安森美智能电表电源管理及强固的电力线通信方

　　在大力倡导绿色能源的今天，相信大家对“智能电表”已不陌生。智能电表在推动资源可持续发展方面发挥着重要作用。在各国政府的积极部署下，智能电表正以迅猛之势取代传统电表。

　　智能电表：更智能的未来

　　从根本上说，电表是电力公司用以测量居民用电量从而计算电费的设备。从首只传统的千瓦/时电表到机电一体化感应式电表，再到后来的电子电表，乃至到当今先进的智能电表，它们的根本用途都没有改变。

　　可以简单地认为，智能电表相当于向传统电表添加“智能”特性。智能电表的双向通信能力有助于居民和电力公司更好地了解用电情况并节省成本。智能电表配备家用LCD显示屏，用户由此可得到他们按天、周、月或年的不同时间的用电情况的实时反馈，从而可充分利用各种用电计划来节省开支；另一方面，智能电表自动按月将家庭电表读数汇报给电力公司，而不需派“抄表员”上门抄取，为电力公司降低人力成本。

　　智能电表较传统电表提升了用电情况的能见度与管理性，节省了成本，而且其安全性和数据可靠性已经过全面测试，用户既可用更省电的方式用电，也不再超额支付电费。智能电表的双向通信能力也为建设智能电网奠定了基础，为我们构建更智能的未来，实现资源的可持续发展。

　　智能电表怎样工作？

　　简言之，智能电表发送电表读数给电力公司就像我们从手机发送信息。

　　智能电表全天记录用电量并用内存安全存储，在收到发送信息的请求后，将数据通过无线或电力电缆从电表路由至收集设备或变电站。电力线通信（PLC）或无线网等通信基础设施是智能电表向电力公司传输可靠数据的途径。

　　安森美半导体智能电表方案

　　安森美半导体致力于推动高能效创新，充分利用行业领先的专知和丰富的经验，提供用于智能电表方案的丰富产品阵容，包括电源管理IC、PLC调制解调器、 ZigBee产品、小信号二极管及晶体管、高压开关、整流器、高压快速IGBT、MOSFET、内存、接口、温度传感器、控制器、专用标准产品 （ASSP）、逻辑等等，接下来我们将重点介绍电源管理方案和电力线通信产品。

　　1.创新的电源管理方案助智能电表实现更高工作能效

　　智能电表要求电源管理模块提供：

　　-灵活的接口支持宽输入电压范围

　　-在所有负载条件下提升能效

　　-能承受故障情况的产品，如更高输入电压或在3相网络中意外的两相连接等情况以及更多类似情况，以测试智能电表在不同条件的可靠性

　　-改善整体负载的抗电磁干扰

　　-消除噪声

　　-基于输出功率要求调整输出电流保护的能力

　　为此，安森美半导体提供3个工业级的方案用于智能电表电源管理实现更高工作能效。

　　方案1：NCP107X系列

　　安森美半导体的NCP107x系列 （图1）是带700 V开关的共源共栅（Cascode），它将双450 V输入与电流平衡串联，是具齐纳基准的Cascode方案，提供高集成度、短路保护、最大峰值电流设定点和斜率补偿、动态自供（无需辅助绕线），专用于当输出功率需求减弱，IC自动进入频率反走模式并提供轻载时的极高能效，而当功率需求进一步减弱，它进入跳周期模式以降低待机能耗至空载情况。

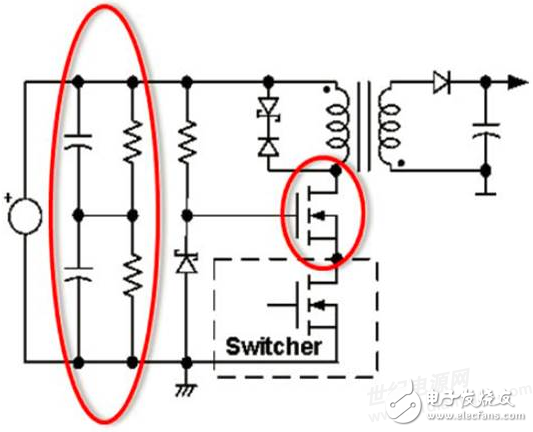

　　图1：NCP107X系列
