E703.15 单芯片超声波水表解决方案

　　随着阶梯水价，一户一表政策以及物联网智慧城市建设的推进，水务企业对于供水管理的要求越来越高，智能水表替代传统机械水表的进程将加快。与机械式水表相比，作为新技术发展方向的超声波水表具有精度高、量程比宽、无活动部件、机械结构简单等优点，随着目前各大水表厂家的深入推广，超声波水表将迎来快速发展。

　　本文主要介绍基于集成芯片 E703.15 的超声波水表方案。周立功公司基于此芯片开发了整套超声波水表解决方案，可快速支持用户的从评估到量产的整个过程。

　　高集成度超声波芯片 E703.15 介绍：

　　E703.15 是德国 ELMOS 公司推出的混合模式低功耗超声波流量计专用芯片，内部包含模拟部分和数字部分，集成了 MCU、超声波时间接口部分、温度接口部分、电源管理。可用于超声波水表、热表和气表等领域。单芯片的解决方案使得外围电路十分简化，只需接上电源、时钟和超声波换能器即可工作。

　　参数特性：

　　内部集成 16 位 MCU，有 32kB Flash 和 5kB RAM；?

　　丰富的外设接口，UART、SPI、I 2C 和 PWM 等；?

　　内部电压调节器，可直接电池供电；?

　　2 通道超声波、5 通道温度 ADC；?

　　38ps 超声波测量精度；?

　　64 位浮点运算单元，内部固化超声波软件库；?

　　-40~+85℃工作温度范围；?

　　整系统小于 30μ A 平均工作电流；

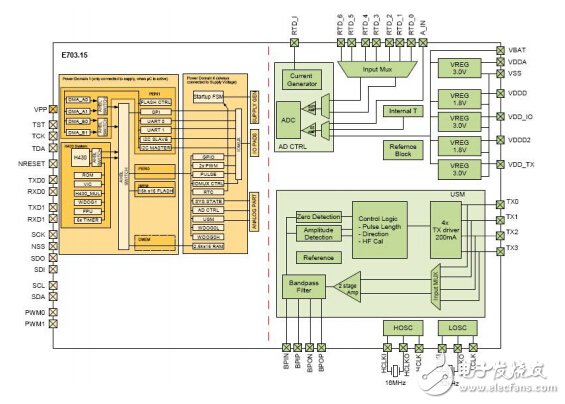

　　方案框图：

　　E703.15 单芯片内置 MCU 和丰富外设接口，能进行超声波测量与温度测量，数据由芯片内部传输，效率高、可靠性强、且简化了软硬件设计，适用于超声波水表、超声波热表和超声波气表等。

　　评估 DEMO 板：

　　周立功公司可提供评估 DEMO 板，以及包括超声波水管和上位机软件等一站式解决方案。

　　Demo板硬件接口：

　　USB 转串口；

　　超声波外设接口；

　　温度外设接口；

　　红外通信接口；

　　LCD 段式液晶；

　　M-BUS 接口；

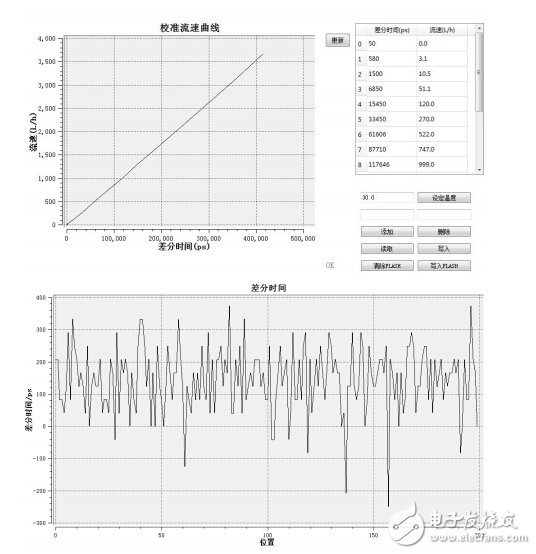

　　中文版本的上位机软件可提供各种参数观察和修改功能，可方便和加快开发进程。软件可观察超声波水表运行各种数据（流量、流速、超声波时间等）；

　　超声波时间曲线显示；

　　流速曲线显示；

　　总流量曲线显示；

　　校准曲线等；

　　总结：

　　基于 E703.15 高集成度芯片的超声波水表方案具有较高的精度和稳定性，用户不需要再外加 MCU，使得外围电路设计更加简单。另外，周立功公司可提供原理图、PCB 参考、DEMO 板、软件例程、上位机调试软件、量产工具等服务，可助力水表企业快速从评估到产品量产整个过程。
