瑞萨半导体单相智能电表解决方案

　　概要

　　电表，作为防止盗电、自动查表（AMR）的不同需求而迅速向电子化发展。近年来随着节能环保的推进，为了实现地方上高效使用能源的智能电网，通过电表来控制各种屋内设备的智能电表正在各地扩大普及。电表正在成为家庭通信的网关，向着高性能、高功能化前进。

　　电表从工厂到现场安装，需要内置电池的工作，而只有实时时钟（RTC）工作时的低功耗化就变得尤为重要。另外，为了满足AMR、查表时的红外线通信，预付卡之间的通信，都需要UART（Universal Asynchronous Receiver Transmitter）。

　　瑞萨MCU 产品线中的R8C/Lx系列，内置3通道UART，可满足智能电表所需的各种通信方式，通过内置RTC可实现低功耗。另外，大容量存储器能支持智能电表的高功能化。其他内置的片内振荡器（OCO）、看门狗定时器（WDT），LCD驱动控制电路等减少了外置元件数，从而可实现低成本。

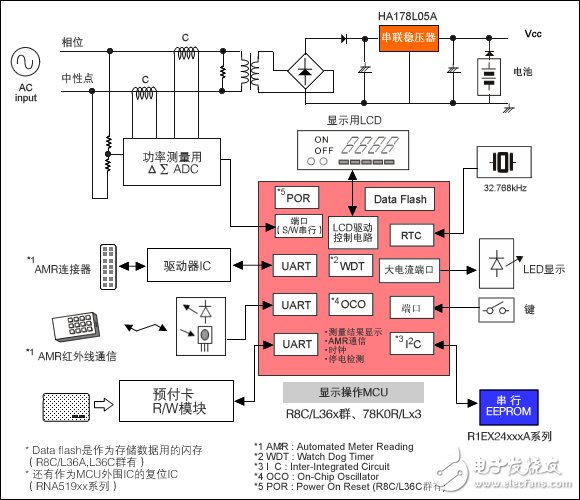

　　系统框图
