一种太阳能充电控制器的设计

　　目前，光伏发电装置在边远地区的通讯、交通、电力及农牧区得到了广泛应用，但往往因为充放电不合理，造成控制器故障较多、蓄电池使用寿命短、维修麻烦，影响其正常使用，所以有必要设计一款结构简单、性能优良的太阳能充电控制器。

　　1 光伏发电充电控制系统

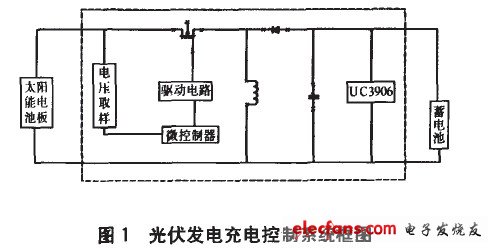

　　光伏发电充电控制系统主要由太阳能电池板、蓄电池和控制器组成，其系统框图如图1所示。为了提高控制器的可靠性、延长蓄电池的使用寿命以及提高允电速度，本设计特别采用了UC3906芯片进行充电控制。并且在设计中加入了Buck-Boost变换器，调节太阳能电池的输出，提高了整个系统的效率。

　　2 UC3906的结构及工作原理

　　UC3906是美周TI公司专门针对铅酸电池充电设计的。内部的逻辑电路提供三种充电状态，并对温度进行了精确的跟踪补偿，可以发挥电池的最大容量，延长电池的使用寿命。

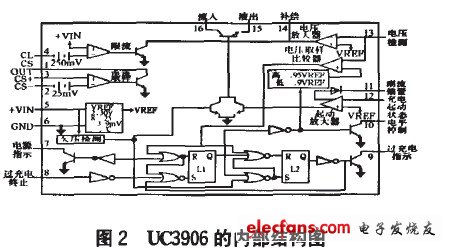

　　图2为UC3906的内部结构图，其内部为混合电路，既有模拟电路，又有数字电路。模拟电路包括限流单元、电流检测单元、带温度补偿的参考电压单元，低电压检测单元等。数字电路主要包括两个RS触发器。该芯片内含独立的电压控制回路和限流放大器，它可控制芯片内的驱动器。驱动器提供的输出电流达25 mA，可直接驱动外部串联的调整管，从而调整充电器的输出电压和电流，电只三和电流检测比较器检测蓄电池的充电状态，并控制状态逻辑电路的输入信号。

　　UC3906一个非常重要的特性就是其内部的精确基准电压随环境温度的变化规律与铅酸电池电压的温度特性完全一致。同时，该芯片只需1.7 mA的输入电流就可以工作，因而可减小芯片的功耗，实现对工作环境温度的准确检测，保证电池既充足电又不会严重过充电。除此之外，UC3906芯片还包括一个输入欠压检测电路以对充电周期进行初始化，并可驱动一个逻辑输出。
