LM2597系列 SIMPLE SWITCHER 电源转换器 150 kHz 0.5A 降压

LM2597xx 系列稳压器是单片集成电路，可提供所有 降压开关稳压器的有源功能，能够驱动 0.5A 负载 出色的线路和负载调节。这些器件提供 3.3 V 的固定输出电压， 5 V、12 V 和可调输出版本，封装在 8 引脚 PDIP 和 8 引脚 表面贴装封装。

该系列开关稳压器与 LM2594 系列类似，但具有额外的 添加了监督和性能功能。
*附件：lm2596.pdf

这些稳压器需要最少数量的外部元件，使用简单，并且 包括内部频率补偿、改进的线路和负载规格、固定频率 振荡器、关断/软启动、错误标志延迟和错误标志 输出。

LM2597xx 系列在 150kHz 的开关频率下工作，因此允许 滤波器元件尺寸比低频开关所需的滤波器元件更小 监管 机构。由于其高效率，印刷电路板上的铜走线是 通常唯一需要的散热器。

提供标准系列电感器（通孔型和表面贴装型） 来自多家不同制造商，针对 LM2597xx 系列进行了优化。此功能 大大简化了开关模式电源的设计。

其他特性包括在所有条件下规定的输出电压容差为 ±4% 输入电压和输出负载条件，以及振荡器频率的 ±15%。外部 包括关断功能，典型值为85 μA待机电流。自我保护功能包括 输出开关的两级电流限制和完整的过温关断 故障条件下的保护。

该LM2597HV适用于需要输入电压高达 60 V 的应用。

特性

• 3.3V、5V、12V和可调输出版本
• 可调版本输出电压范围：1.2 V
  至 37 V（高压版本为 57 V）线
  路和负载条件下最大值 ±4%
• 规定的0.5A输出电流
• 提供 8 引脚表面贴装和 8 引脚 PDIP
  封装
• 输入电压范围高达 60 V
• 150kHz 固定频率内部振荡器
• 关断/软启动
• 超出规定错误标志
• 错误输出延迟
• 偏置电源引脚 （V 理学士 ）用于内部电路，提高了高输入电压下的效率
• 低功耗待机模式，I Q ，典型值为 85 μA
• 高效率
• 使用现成的标准电感器
• 热关断和限流保护

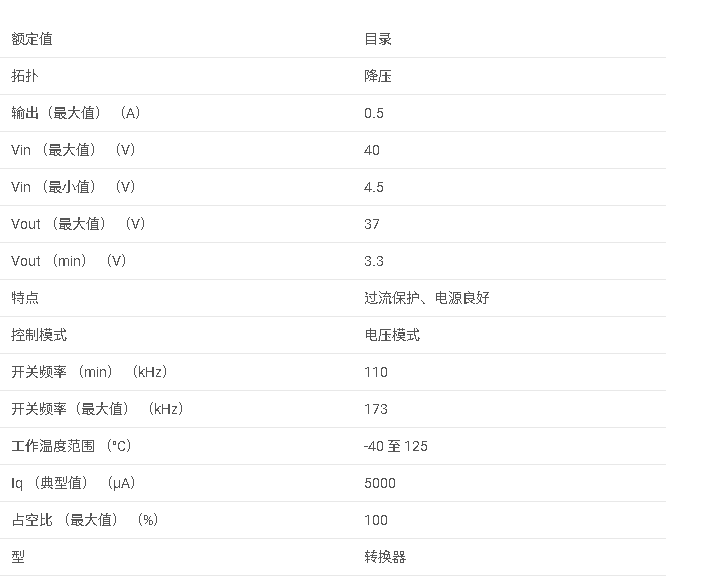

参数

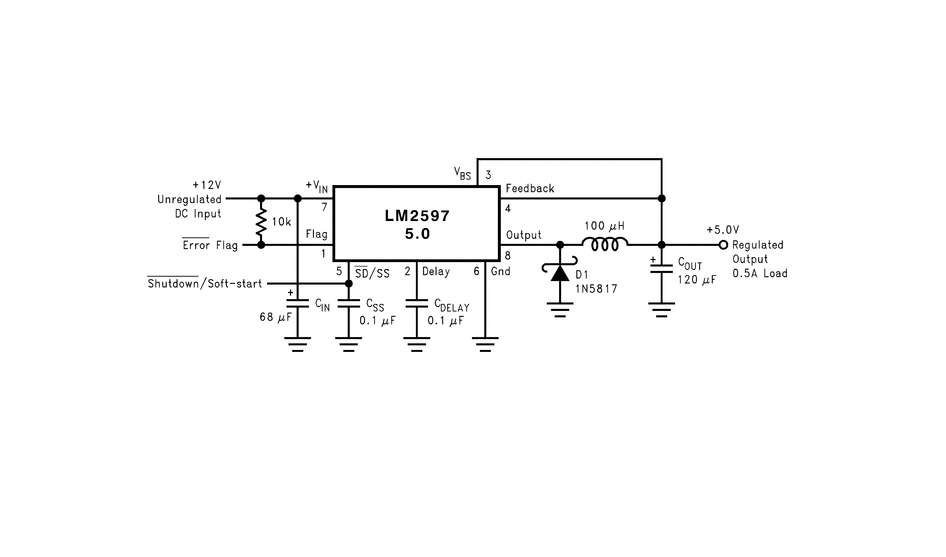

方框图

‌1. 产品概述‌
LM2596是德州仪器（TI）推出的SIMPLE SWITCHER®系列降压型开关稳压器，具有以下核心特性：

• ‌输入电压范围‌：4.5V至40V
• ‌输出电流‌：3A（最大负载）
• ‌固定/可调输出‌：提供3.3V、5V、12V固定版本及1.2V-37V可调版本
• ‌开关频率‌：150kHz固定频率
• ‌封装‌：TO-220（5引脚）和TO-263（5引脚，表面贴装）

‌2. 关键特性‌

• ‌高效率‌：典型效率达73%-90%（取决于输出电压版本）
• ‌低待机电流‌：80μA（典型值）
• ‌保护功能‌：热关断、电流限制
• ‌简化设计‌：仅需4个外部元件（电感、二极管、输入/输出电容）

‌3. 应用领域‌

• 家用电器、工业设备
• 电网基础设施、电子支付终端（EPOS）
• 家庭影院系统

‌4. 设计要点‌

• ‌电感选择‌：需根据输入电压、负载电流及工作模式（连续/断续）选择，推荐值33μH-150μH（见电感选择图表）。
• ‌输出电容‌：低ESR电解或钽电容（82μF-820μF），ESR值影响纹波电压。
• ‌二极管‌：需使用快恢复或肖特基二极管（如1N5825），反向电压≥1.25倍输入电压。
• ‌布局建议‌：缩短高频路径走线，避免开环电感磁干扰。

‌5. 典型电路‌

• ‌固定输出电路‌：需配置电感、电容、二极管及反馈电阻（可调版本需外部分压电阻）。
• ‌反相稳压器‌：可生成负输出电压，需注意启动电流需求。

‌6. 热管理‌

• TO-220需散热器，TO-263依赖PCB铜箔散热（建议≥0.4平方英寸2oz铜层）。
• 工作温度范围：-40°C至125°C。

‌7. 文档支持‌

• 提供WEBENCH®在线设计工具辅助选型与仿真。
• 数据手册包含详细电气特性、典型应用曲线及布局示例。
