LMR12007 750mA 负载降压型 DC/DC 稳压器，采用薄型

LMR12007稳压器是一款单片、高频、PWM 降压 DC/DC 转换器 6 引脚薄型 SOT 封装。它提供所有有源功能，以提供本地 DC/DC 转换 在尽可能小的 PCB 面积内具有快速瞬态响应和精确调节。

通过最少的外部组件和在线设计支持 WEBENCH 的 LMR12007 很容易 用。能够使用最先进的技术通过内部 350mΩ NMOS 开关驱动 750mA 负载 0.5μm BiCMOS 技术可实现最佳功率密度。世界一流的控制 电路允许导通时间低至 13ns，因此支持极高的频率 在整个 3V 至 18V 输入工作范围内进行转换，最低输出电压为 开关频率内部设置为 550kHz （LMR12007Y） 或 1.6MHz （LMR12007X），允许 使用极小的表面贴装电感器和片式电容器。即使作 频率非常高，效率高达 90% 很容易实现。外部关断是 包括，具有 30nA 的超低待机电流。LMR12007 采用电流模式 控制和内部补偿，可在广泛的范围内提供高性能调节 作条件。其他功能包括内部软启动电路，以减少浪涌 电流、逐脉冲电流限制、热关断和输出过压保护。
*附件：lmr12007.pdf

特性

• 薄型 SOT-6 封装
• 3.0V 至 18V 输入电压范围
• 1.25V 至 16V 输出电压范围
• 750mA 输出电流
• 550kHz （LMR12007Y） 和 1.6MHz
  （LMR12007X） 开关频率
• 350mΩ NMOS 开关
• 30nA 关断电流
• 1.25V、2% 内部电压基准
• 内部软启动
• 电流模式，PWM作
• WEBENCH 在线设计工具
• 热关断

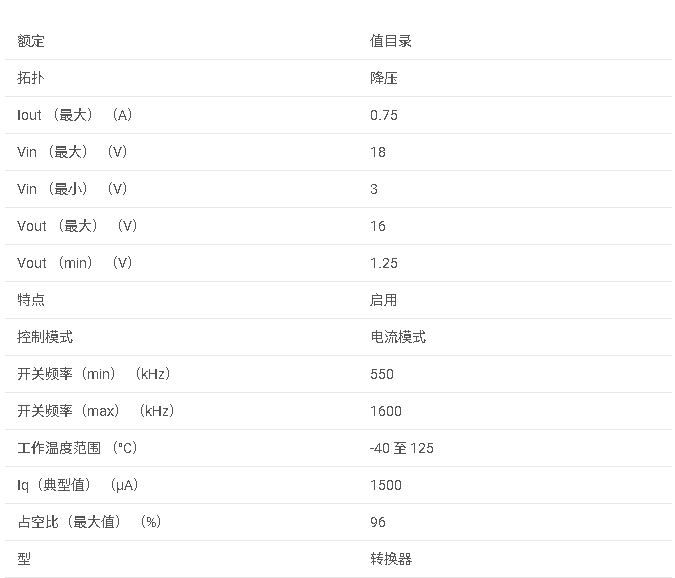

参数

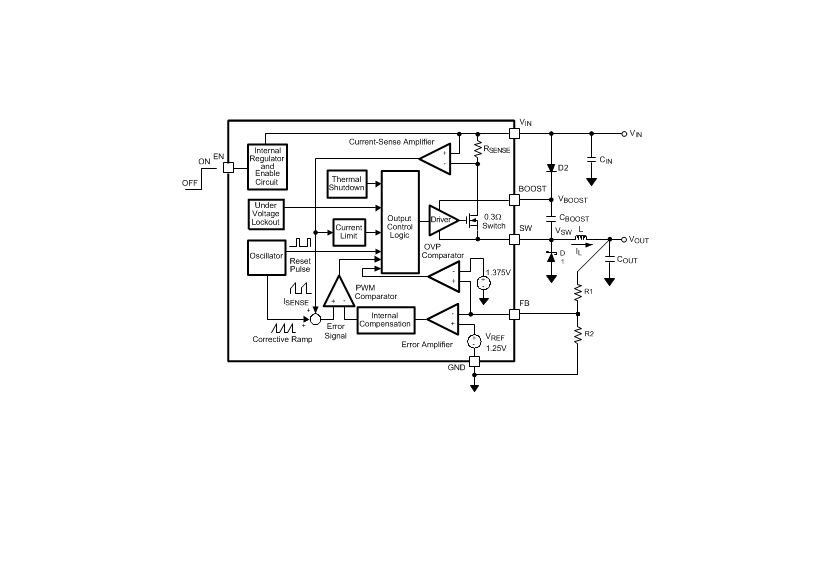

方框图

一、产品概述

‌LMR12007‌ 是一款由德州仪器（Texas Instruments）生产的薄型SOT-23封装、高频率PWM降压DC/DC转换器。该转换器提供高达750mA的输出电流，并具有快速的瞬态响应和精确的电压调节功能。LMR12007适用于需要高效率、小尺寸DC/DC转换器的应用，如硬盘驱动器（HDDs）、机顶盒、电池供电设备和USB供电设备等。

二、主要特性

• ‌输入电压范围‌：3.0V至18V
• ‌输出电压范围‌：1.25V至16V
• ‌最大输出电流‌：750mA
• ‌开关频率‌：550kHz（LMR12007Y）或1.6MHz（LMR12007X）
• ‌集成功能‌：内部软启动、脉冲逐周期电流限制、热关断、输出过压保护
• ‌封装‌：薄型SOT-23
• ‌超低待机电流‌：30nA

三、应用领域

• 本地点负载调节
• 核心电源
• 电池供电设备
• USB供电设备
• DSL调制解调器
• 笔记本电脑

四、功能描述

1. PWM控制

LMR12007采用电流模式PWM控制，内部补偿电路简化了外部组件需求，并提供高性能的电压调节。

2. 保护功能

• ‌热关断‌：防止IC结温过高，保护器件免受损坏。
• ‌输出过压保护‌：当反馈电压超过内部参考电压的10%时，关闭输出开关。
• ‌脉冲逐周期电流限制‌：防止输出开关电流过大，保护器件和负载。
• ‌欠压锁定‌：当输入电压低于阈值时，禁止器件工作。

3. 软启动

内部软启动电路减少启动时的浪涌电流，使输出电压平稳上升。

五、设计指南

1. 电感选择

电感值决定了输出纹波电流。电感值越小，电感尺寸越小，但输出纹波电流越大。设计时应根据负载电流和允许的纹波电流选择合适的电感值。

2. 电容选择

• ‌输入电容‌：用于确保VIN在开关瞬态期间不会过度下降，推荐使用10µF电容。
• ‌输出电容‌：用于平滑输出电压，提供必要的纹波电压以供反馈控制，推荐使用陶瓷电容。

3. 布局考虑

• 输入和输出电容应尽可能靠近IC放置。
• 反馈电阻应靠近FB引脚放置，以减少噪声干扰。
• GND连接应尽可能短且宽，以减少阻抗和噪声。

六、封装和材料信息

LMR12007提供SOT-23封装选项，符合RoHS标准，并提供不同的载带和卷盘选项以满足自动化组装需求。封装材料信息包括热阻、引脚分配、包装尺寸等详细信息。

七、安全警告

在处理LMR12007时，需要注意静电放电（ESD）保护，以避免损坏器件。此外，用户应负责选择合适的TI产品、设计、验证和测试其应用，并确保应用符合适用的标准和安全要求。
