RT-Thread Nano硬核移植指南：手把手实现VGLite图形驱

VGLite 是 NXP 提供的轻量级 2D 图形 API，本文将手把手带你实现VGLite图形驱动适配RT-Thread。

文章分为上、下两篇，将手把手教您移植。上篇对 RT-Thread Nano 内核与 Finsh 组件进行移植，下篇则教您改写 SDK 中的 VGLite 代码以将其适配到 RT-Thread Nano 中。

所有工作已上传至Github（https://github.com/Frogrey/MIMXRT1170EVKB-VGLite-RTThreadNano），欢迎有兴趣的读者学习交流！

目录

硬件准备

软件准备

FreeRTOS 移除

移植 RT-Thread Nano 内核到 RT1170

移植 Finsh 控制台组件到 RT1170

参考教程

1

硬件准备

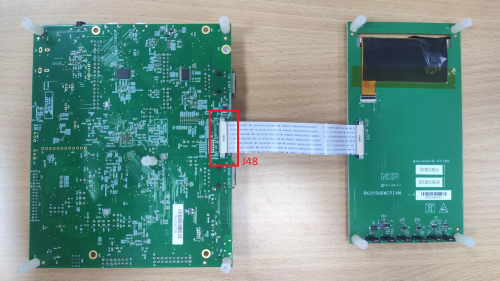

本文采用i.MX RT1170 EVKB 开发板与RK055HDMIPI4M 显示屏，显示屏与开发板 J48 相连，使用 MIPI DSI 协议通信。连接 5V 输入到开发板 J43， 跳线连接 J38 的 1-2，电源开关为 SW5 ，Debug 时使用 Micro-USB 数据线连接 PC 与开发板的 J86 。总体连接图如下：

2

软件准备

下载RT-Thread Nano源码并解压。

构建并下载RT1170 SDK（https://mcuxpresso.nxp.com/zh/select）。

解压 SDK 压缩包，使用 IAR 打开

/boards/evkbmimxrt1170/vglite_examples/clock_freertos/cm7/iar/clock_freertos_cm7.eww，后续以此为例进行移植。

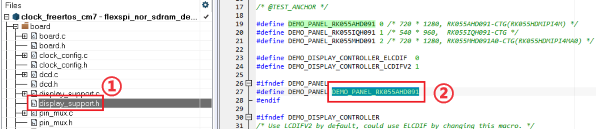

需在工程 /board/display_support.h 中确保当前屏幕与DEMO_PANEL宏定义的型号一致。

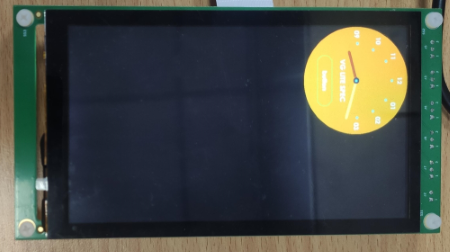

编译并运行，正常运行时屏幕显示时钟图像，且串口持续输出帧数信息。

NOTE: 本文中使用的 SDK 版本为 v2.14.0，RT-Thread Nano 为 v3.1.3，IAR 为 9.40.1。

3

FreeRTOS 移除

首先删除原工程中的 freertos 组与 /source/FreeRTOSConfig.h 文件。

右键工程名点击 Options... 选项，在下图界面可删除 FreeRTOS 头文件路径：

全局搜索代码中以下 FreeRTOS 相关头文件，注释或删除：

#include"FreeRTOS.h"#include"task.h"#include"semphr.h"#include"queue.h"

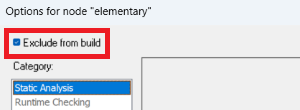

因原有的 VGLite 源文件仍会调用已移除的 FreeRTOS 函数，会导致编译报错。可先右键以下文件后点击 Options... 选项，选择 Exclude from build 排除编译。

/board/display_support.c 与 .h 文件

/board/vglite_support.c 与 .h 文件

/source/vglite_window.c 与 .h 文件

/elementary/ 组

/vglite/ 组

/video/ 组

既然已移除了 FreeRTOS，那么文件名中的 "freertos" 也可更换掉，比如 "clock_freertos.eww" 可改为 "clock_rtthread.eww"。此外，.ewd、.ewp、.eww 文件中有关 "freertos" 的文本也可用记事本等搜索替换。

4

移植RT-Thread Nano内核到RT1170

1添加源文件

在 SDK 解压包的 /rtos/ 中创建 rt-thread 文件夹，并将 RT-Thread Nano 解压包中以下文件复制到 /rtos/rt-thread/ 文件夹内。

/rt-thread/ 文件夹中的 include、libcpu、src 文件夹

/rt-thread/bsp/ 文件夹中的 board.c 与 rtconfig.h 文件

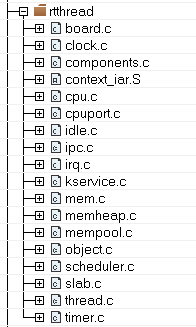

打开 clock_rtthread.eww，新建 rtthread 组并添加以下文件：

/rtos/rt-thread/src/ 文件夹中所有文件

/rtos/rt-thread/libcpu/arm/cortex-m7/ 文件夹中 cpuport.c 与 context_iar.S 文件（RT1170 芯片为 Cortex-M7 架构，若对其他开发板移植，需选取芯片对应架构的文件）

/rtos/rt-thread/ 文件夹中的 board.c，也可添加 rtconfig.h 文件方便 RT-Thread 配置

2 添加头文件路径

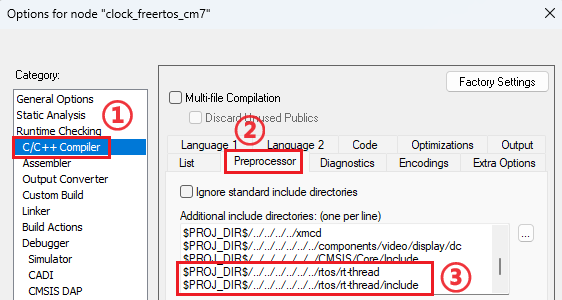

IAR 中右键工程名点击 Options... 选项，进入下图界面添加以下路径：

rtconfig.h 头文件所在位置的路径

RT-Thread 的 include 文件夹下的头文件路径

若添加的路径为绝对路径而非以 "$PROJ_DIR$" 开头的相对路径，可以先关闭 IAR，使用记事本打开 clock_rtthread.ewp 进行搜索替换，再重新打开 IAR。

3 配置 RT-Thread Nano

后续的代码需对线程动态分配，故在 rtconfig.h 文件中取消下行注释以提供内存堆支持：

#defineRT_USING_HEAP

同时，需在工程 /rtthread/board.c 中增大内存堆，更改RT_HEAP_SIZE宏为 (1024 * 10)：

#defineRT_HEAP_SIZE (1024 * 10)

其余 RT-Thread 配置将在下篇讲解，上篇主要聚焦内核移植所用到的配置。

5

编写测试应用程序

编写一个简单的 RT-Thread 代码以测试移植的内核。备份工程中 /source/colock_freertos.c 的原有代码后，更改为以下测试代码：

#include"rtthread.h"#include"fsl_debug_console.h"#include"pin_mux.h"#include"clock_config.h"#include"board.h"
staticvoidtest_thread(void*parameter){ while(1) { PRINTF("Hello RT-Thread\r\n"); rt_thread_mdelay(500); }}intmain(void){ /* Init board hardware. */ BOARD_ConfigMPU(); BOARD_BootClockRUN(); BOARD_InitLpuartPins(); BOARD_InitDebugConsole();
rt_thread_ttest_thread_handle =rt_thread_create("test_thread", test_thread, RT_NULL,512,1,1); if(test_thread_handle != RT_NULL) rt_thread_startup(test_thread_handle);}

编译并运行，若开发板每隔 500 毫秒通过串口发送 "Hello RT-Thread"， 则说明内核移植成功，恭喜您已完成了近一半的路程！

6

移植 Finsh 控制台组件到 RT1170

Finsh 是 RT-Thread 的命令行组件（shell），提供一套可以在命令行调用的操作接口。此组件是可选项，若不需要可跳过此章节。

Finsh 移植分为两部分：添加 UART 控制台实现打印输出、添加 Finsh 组件实现命令输入。

1添加 UART 控制台实现打印输出

1 UART 初始化

原工程中，UART 等初始化在main()函数中完成。移植 RT-Thread Nano 后，可将初始化转移到工程 /rtthread/board.c 中的rt_hw_board_init()函数中，如下所示。

#include#include......voidrt_hw_board_init(){ /* Init board hardware. */ BOARD_ConfigMPU(); BOARD_BootClockRUN(); BOARD_InitLpuartPins(); BOARD_InitDebugConsole(); BOARD_InitMipiPanelPins(); ......}

2 rt_hw_console_output() 实现

RT-Thread 使用rt_kprintf()调用rt_hw_console_output()函数打印输出，此函数位于工程 /rtthread/kservice.c 文件中，需要自己实现。可以直接包含原工程 /utilities/fsl_debug_console.h 文件, 使用PRINTF宏输出。不过打印已以 '\n' 结尾，故还需输出 '\r'，以完成回车与换行。实现后的函数如下：

#include......RT_WEAKvoidrt_hw_console_output(constchar *str){ PRINTF(str); PRINTF("\r");}

3 UART 输出测试

更改PRINTF宏为rt_kprintf()函数，以此测试是否正常输出。更改的代码如下，原先的初始化操作已转移到了工程 /rtthread/board.c 的rt_hw_board_init()函数中。

#include"rtthread.h"
staticvoidtest_thread(void*parameter){ while(1) { rt_kprintf("Hello RT-Thread"); rt_thread_mdelay(500); }}intmain(void){ rt_thread_t test_thread_handle =rt_thread_create("test_thread", test_thread,RT_NULL,512,1,1); if(test_thread_handle !=RT_NULL) rt_thread_startup(test_thread_handle);}

编译并运行，若开发板仍持续通过串口发送 "Hello RT-Thread"，则可正常输出。

2 添加 Finsh 组件实现命令输入

1 源文件添加

Finsh 源文件位于 RT-Thread Nano 解压包的 /rt-thread/components/finsh/ 内，将 finsh 文件夹复制到 SDK 解压包的 /rtos/rt-thread/ 中。

在工程 /rtthread 组中新建 finsh 组，添加复制的 finsh 文件夹中所有 .c 文件。

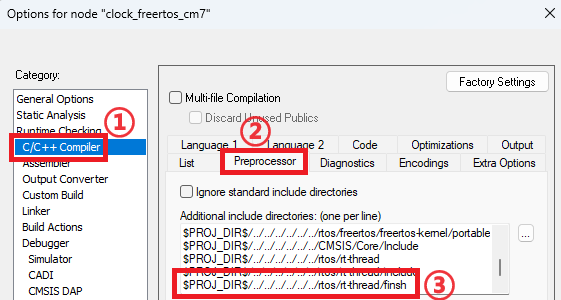

IAR 中右键工程名点击 Options... 选项，添加 finsh 文件夹路径。

2 使能 Finsh

在 rtconfig.h 中包含添加的 Finsh 头文件：

#include"finsh_config.h"

rtconfig.h 与 finsh_config.h 中存在部分重复的宏，可注释掉 finsh_config.h 中重复的宏以避免编译时的警告。

3 rt_hw_console_getchar() 实现

也需手动实现工程 /rtthread/finsh/finsh_port.c 中的函数rt_hw_console_getchar()用于命令输入。

注释原有的rt_hw_console_getchar()函数中的 #error 开头语句以停止报错。可用原工程 /utilities/fsl_debug_console.h 文件中的GETCHAR宏实现输入，函数如下：

#include......RT_WEAKcharrt_hw_console_getchar(void){ intch =-1; ch =GETCHAR(); returnch;}

4 Finsh 控制台测试

编译并运行，使用 PUTTY 等工具打开串口。按下 tab 键或输入 help 命令并回车，会输出以下信息。否则说明移植失败，需再检查上述步骤。
