基于全志T113-i的系统快速启动显示Qt界面、LVGL界

本文主要介绍基于创龙科技TLT113-EVM评估板（基于全志T113-i）的系统快速启动显示Qt界面、LVGL界面案例，适用开发环境如下。

Windows开发环境：Windows 7 64bit、Windows 10 64bit

虚拟机：VMware15.5.5

Linux开发环境：Ubuntu18.04.4 64bit

U-Boot：U-Boot-2018.07

Kernel：Linux-5.4.61、Linux-RT-5.4.61

LinuxSDK：T113_Tina5.0-V1.0(Linux)

硬件环境：TLT113-EVM评估板（NAND FLASH配置）

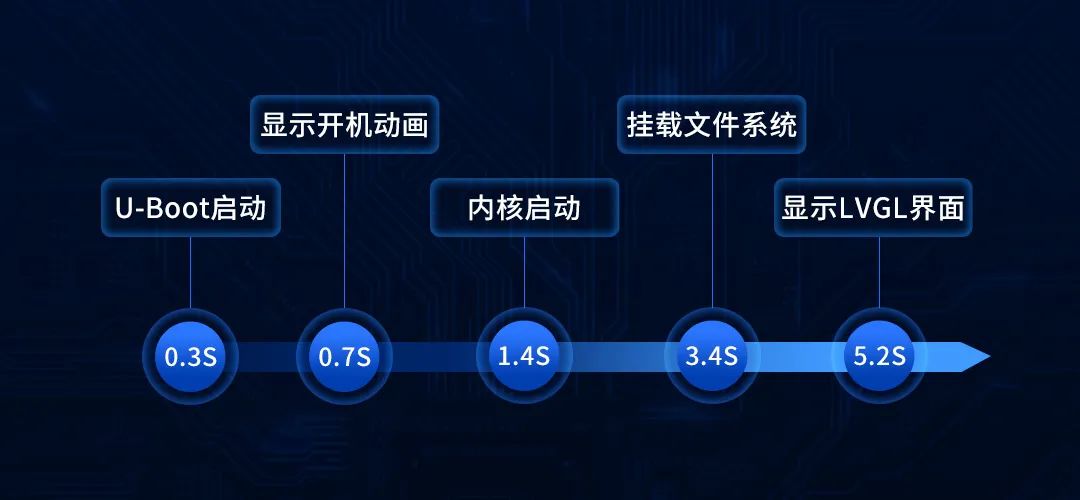

T113-i快速启动方案说明 创龙科技基于T113-i实现了Linux系统快速启动进入应用界面方案。经测试，核心板从上电至显示开机动画的时间为0.7秒，从上电至系统显示LVGL界面的时间为5.2秒，系统启动各阶段时间如下图所示。

图 1

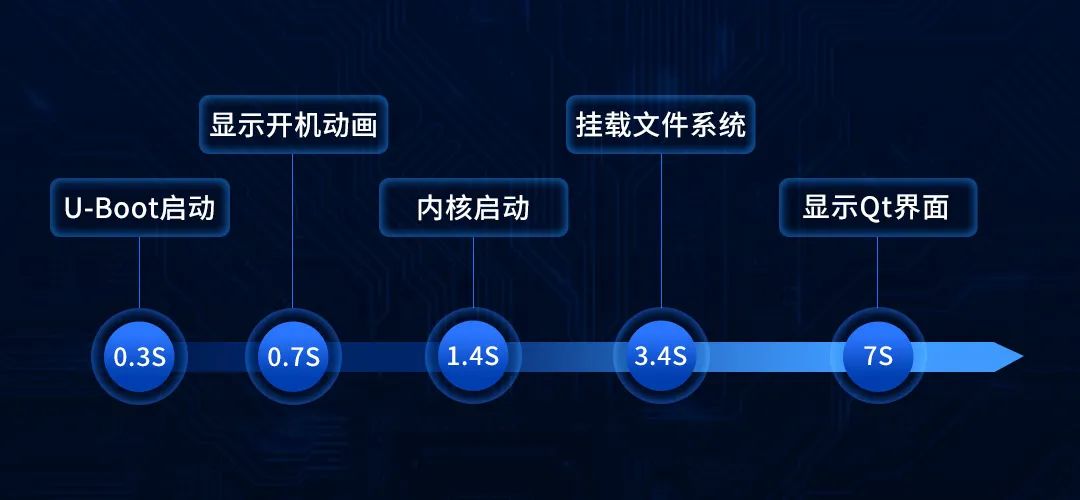

经测试，核心板从上电至显示开机动画的时间为0.7秒，从上电至系统启动并显示Qt界面完成的时间为7秒，系统启动各阶段时间如下图所示。

图 2

案例演示 为了简化描述，本文仅摘录部分方案功能描述与测试结果。 本案例支持HDMI、LVDS LCD、MIPI LCD和TFT LCD显示，本次演示以LVDS LCD显示为例。请将LVDS LCD显示屏与评估板接口对应连接，并使用评估板RS232 UART2串口作为RISC-V的调试串口，连接图分别如下所示。

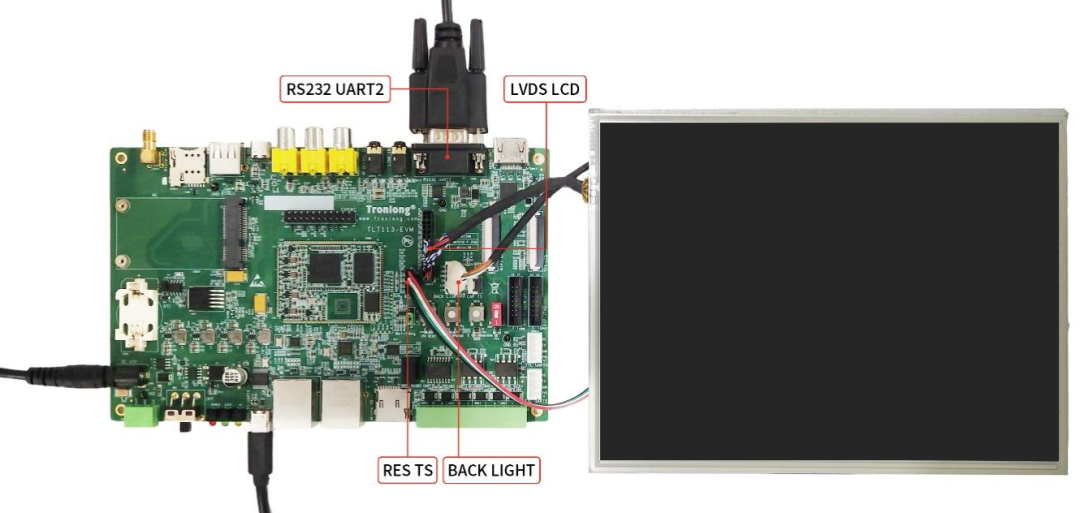

图 3LVDS LCD显示屏连接图

系统快速启动显示LVGL界面

评估板启动后，可在约0.7秒看到LVDS显示屏显示出开机动画。

然后，显示屏开始显示LVGL界面。

通过使用测试工具grabserial，可以查看到LVGL界面的显示时间为5.2s。

图 6

系统快速启动显示Qt界面

评估板启动后，可在约0.7秒看到LVDS显示屏开始显示开机动画。

然后，LVDS显示屏开始显示Qt界面。

通过使用测试工具grabserial，可以查看到Qt界面的显示时间为7s。

图 9
