如何在RK3576开发板上板端编译OpenCV并搭建应用

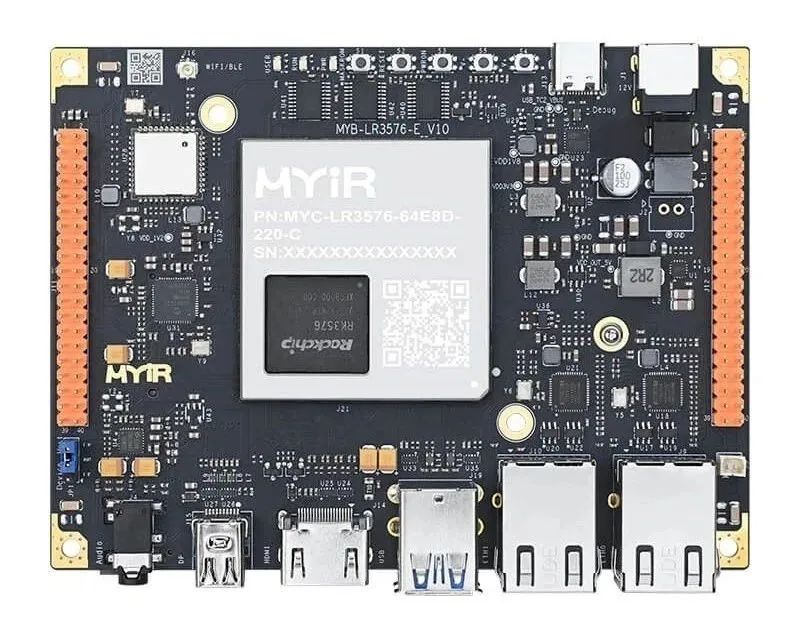

本文将介绍基于米尔电子MYD-LR3576开发板（米尔基于瑞芯微 RK3576开发板）的板端编译OpenCV及环境搭建方案的开发测试。摘自优秀创作者-短笛君

RK3576具有如下配置：

• 4× Cortex-A72（大核，主频最高 2.2GHz）
• 4× Cortex-A53（小核，主频最高 1.8GHz）

• NPU（AI加速单元）：
  • 独立 NPU，算力典型值6 TOPS（INT8）
  • 支持 TensorFlow Lite、PyTorch、Caffe 等主流框架的模型加速（需 Rockchip 提供的 RKNN Toolkit 工具链）。

因此，我们可以在米尔RK3576开发板上运行opencv代码，来完成一些视觉内容，充分发挥该板的性能。要先编译opencv需要一些预先的准备工作首先更新软件包并安装必要的依赖：

sudoapt updatesudoapt upgrade -ysudoapt install -y build-essential cmake git pkg-config libgtk-3-devlibavcodec-dev libavformat-dev libswscale-dev libv4l-devlibxvidcore-dev libx264-dev libjpeg-dev libpng-dev libtiff-devgfortranopenexr libatlas-base-dev python3-dev python3-numpylibtbb2libtbb-dev libdc1394-22-dev libopenexr-devlibgstreamer-plugins-base1.0-dev libgstreamer1.0-dev

一、板端编译Opencv最新版本

克隆OpenCV和OpenCV contrib仓库：

主仓库（如果未克隆）

gitclonehttps://github.com/opencv/opencv.gitcdopencvgit checkout <版本号，如4.9.0># 可选，指定版本

contrib仓库（你已克隆）

cd/path/to/opencv_contrib# 替换为你的contrib路径git checkout <与主仓库相同的版本号>

在OpenCV主目录下创建并进入build文件夹：

mkdirbuild &&cdbuild

使用CMake配置（关键步骤）：

cmake -D CMAKE_BUILD_TYPE=RELEASE-D CMAKE_INSTALL_PREFIX=/usr/local-D INSTALL_C_EXAMPLES=ON-D INSTALL_PYTHON_EXAMPLES=OFF-D OPENCV_GENERATE_PKGCONFIG=ON-D OPENCV_EXTRA_MODULES_PATH=/home/myir/Downloads/opencv-4.11.0/opencv_contrib-4.11.0/modules-D BUILD_EXAMPLES=ON-D BUILD_opencv_python3=OFF-D BUILD_opencv_python2=OFF-D BUILD_NEW_PYTHON_SUPPORT=OFF-D WITH_GTK=ON-D WITH_FFMPEG=ON ..

其中 建议在末尾加上
一切准备完后

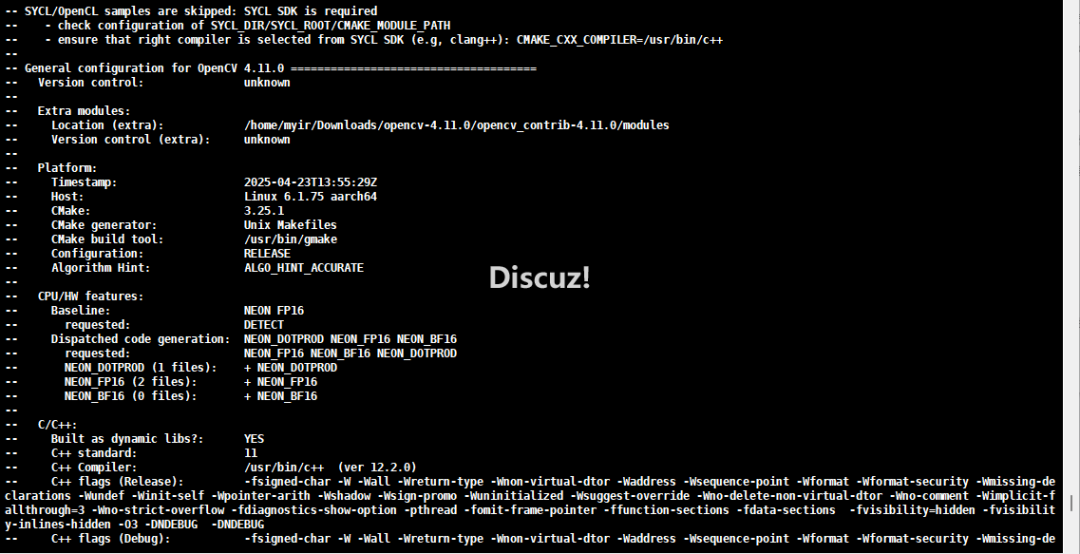

会开始环境检查和配置工作

没有报错后 可以进行下一步

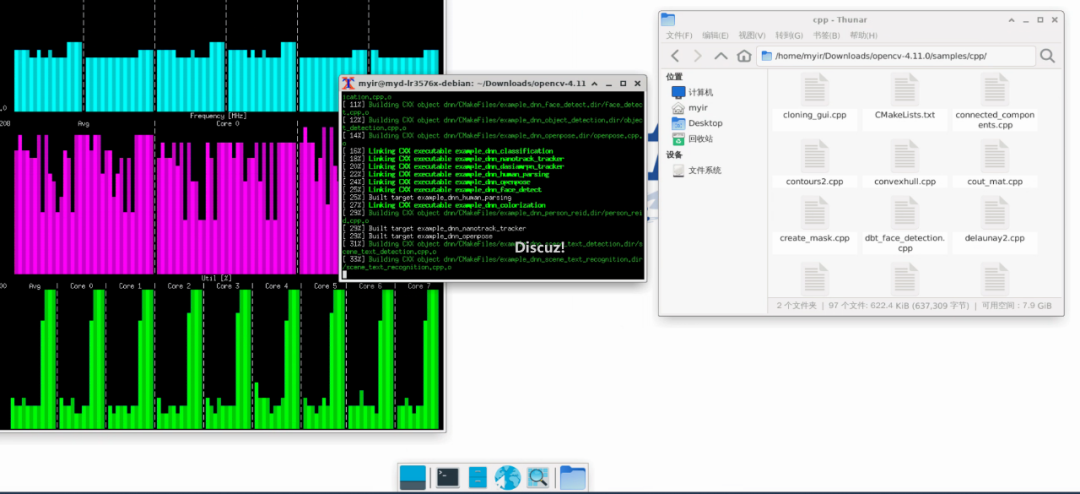

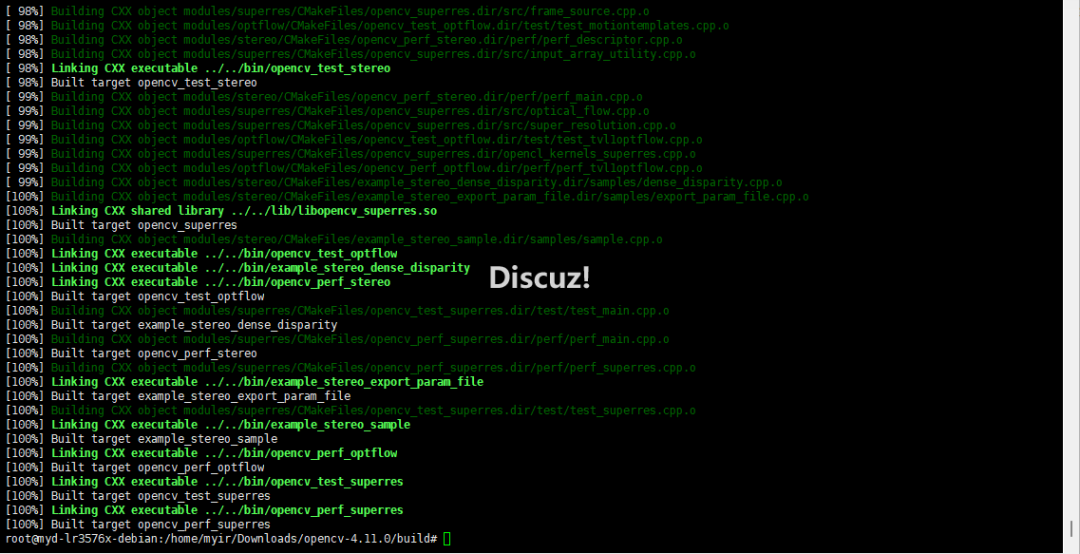

make-j6

这里不建议全核心去编译 因为可能会遇到不同线程之间编译速度不一样导致依赖报错的问题

编译完成后直接 make install进行安装

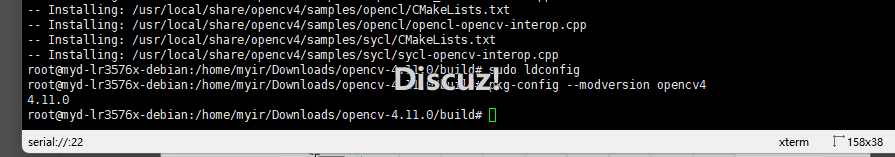

检测安装

运行自带例程

二、搭建应用

首先插入USB摄像头 在终端中查看是否读取到了设备 使用命令

lsusb

如果正常读取 可以看到设备中有camera关键字

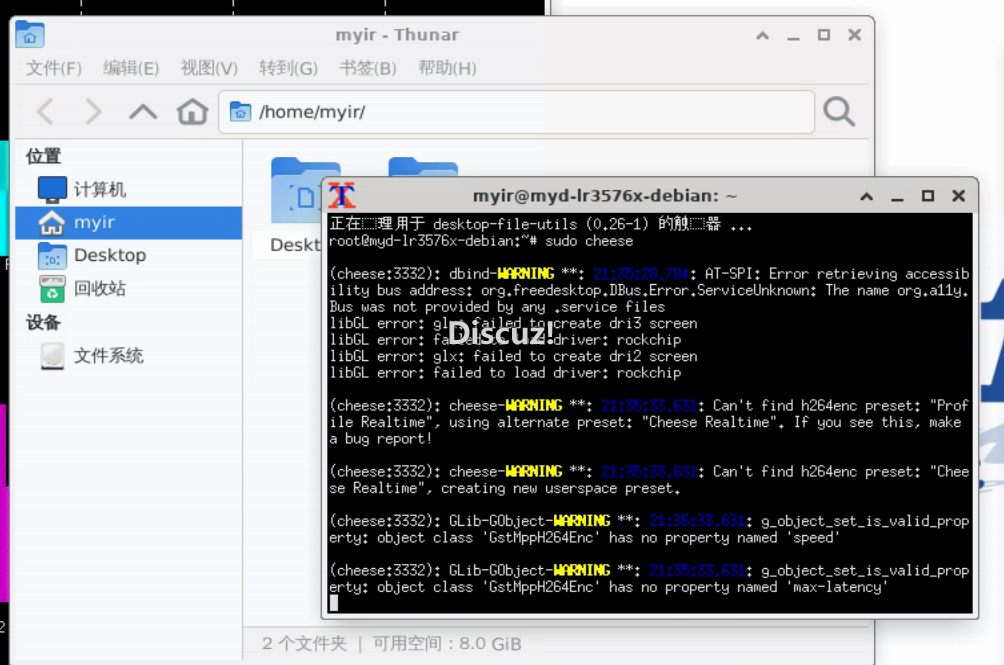

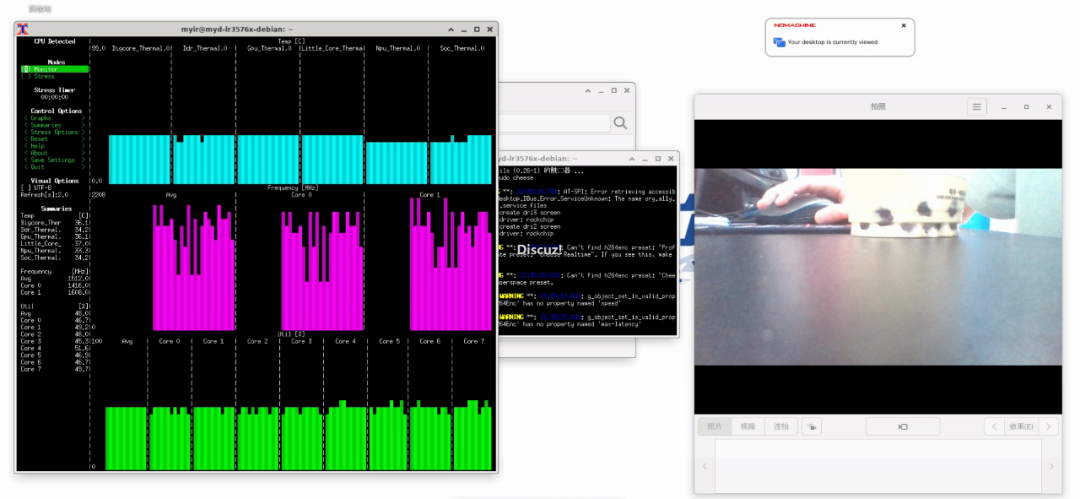

或者安装cheese应用来查看摄像头是否正常

在cpp文件夹下新建build文件夹 使用mkdir build命令创建,然后使用如下命令编译自带例程

cdbuildcmake ..make-j8

可以首先测试下opencv环境是否正常

输入

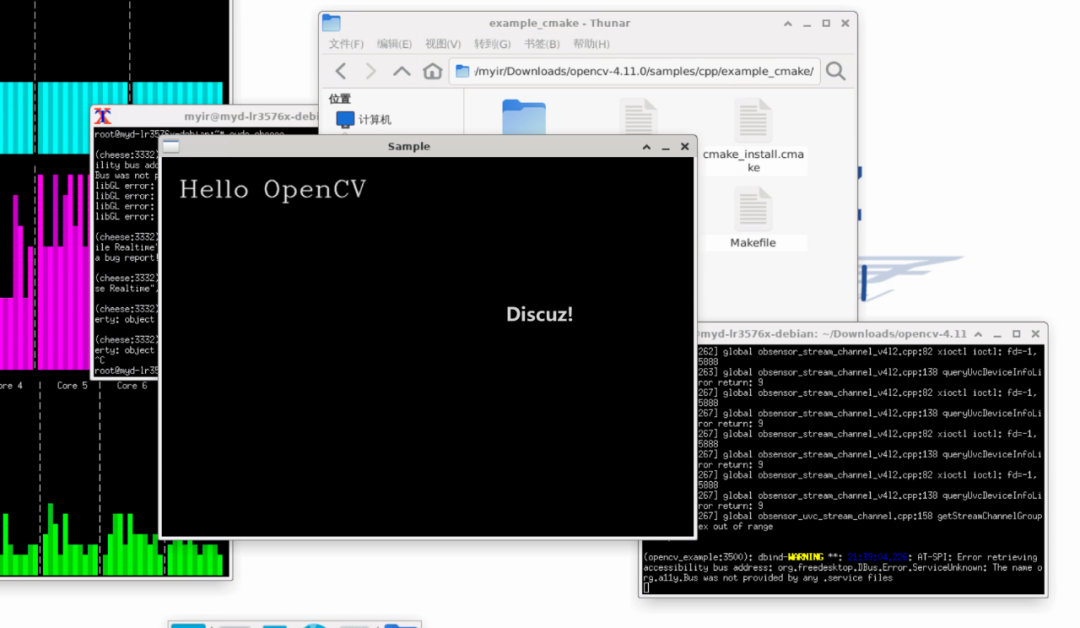

./example_opencv即可打开如上命令，证明系统的cv环境没有问题

性能测试

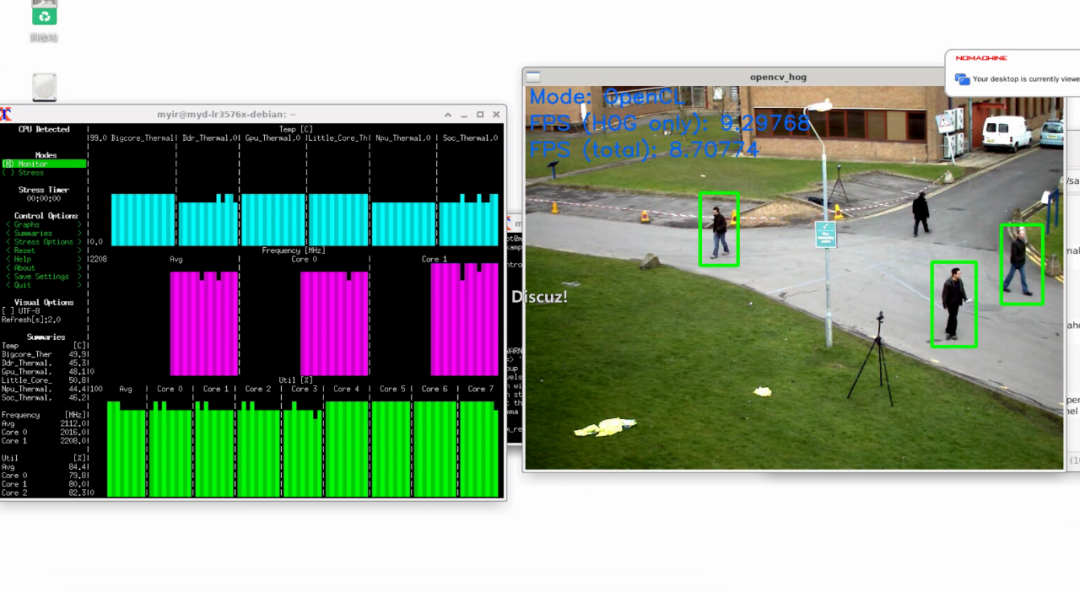

在hog测试中dnn加速平均帧率10fps左右 8cpu已经接近满载，性能略低树莓派5

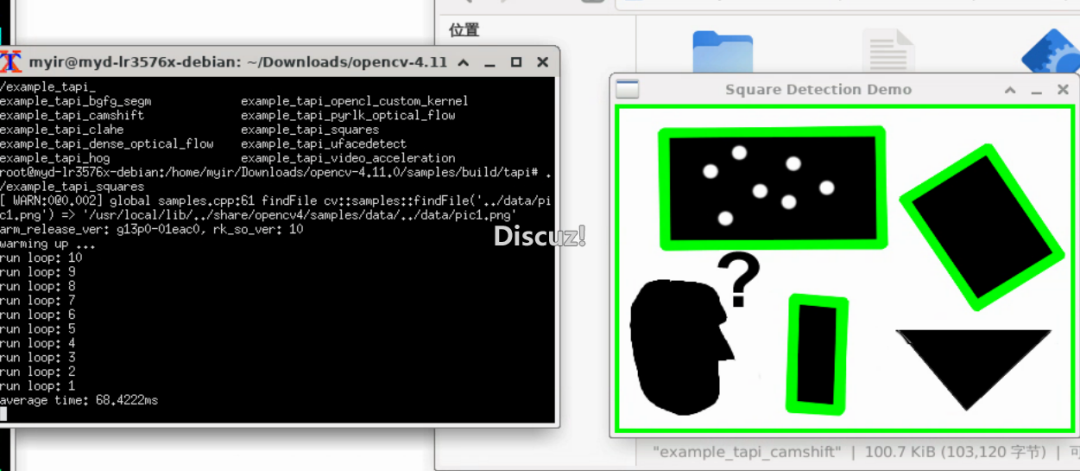

tapi测试环境下平均耗时68ms
