【老法师】多核异构处理器中M核程序的启动、编

引言

有很多研究单片机的小伙伴在面对多核异构处理器时，可能会对多核的启动流程感到困惑——因为不熟悉GCC编程和GDB调试，所以也无法确定多核异构处理器的程序是否能像单片机那样方便地编写和仿真。本篇文章，小编就将以飞凌嵌入式的OKMX8MP-C开发板为例，为大家介绍多核异构处理器M核程序的启动配置、程序编写和实时仿真的过程。

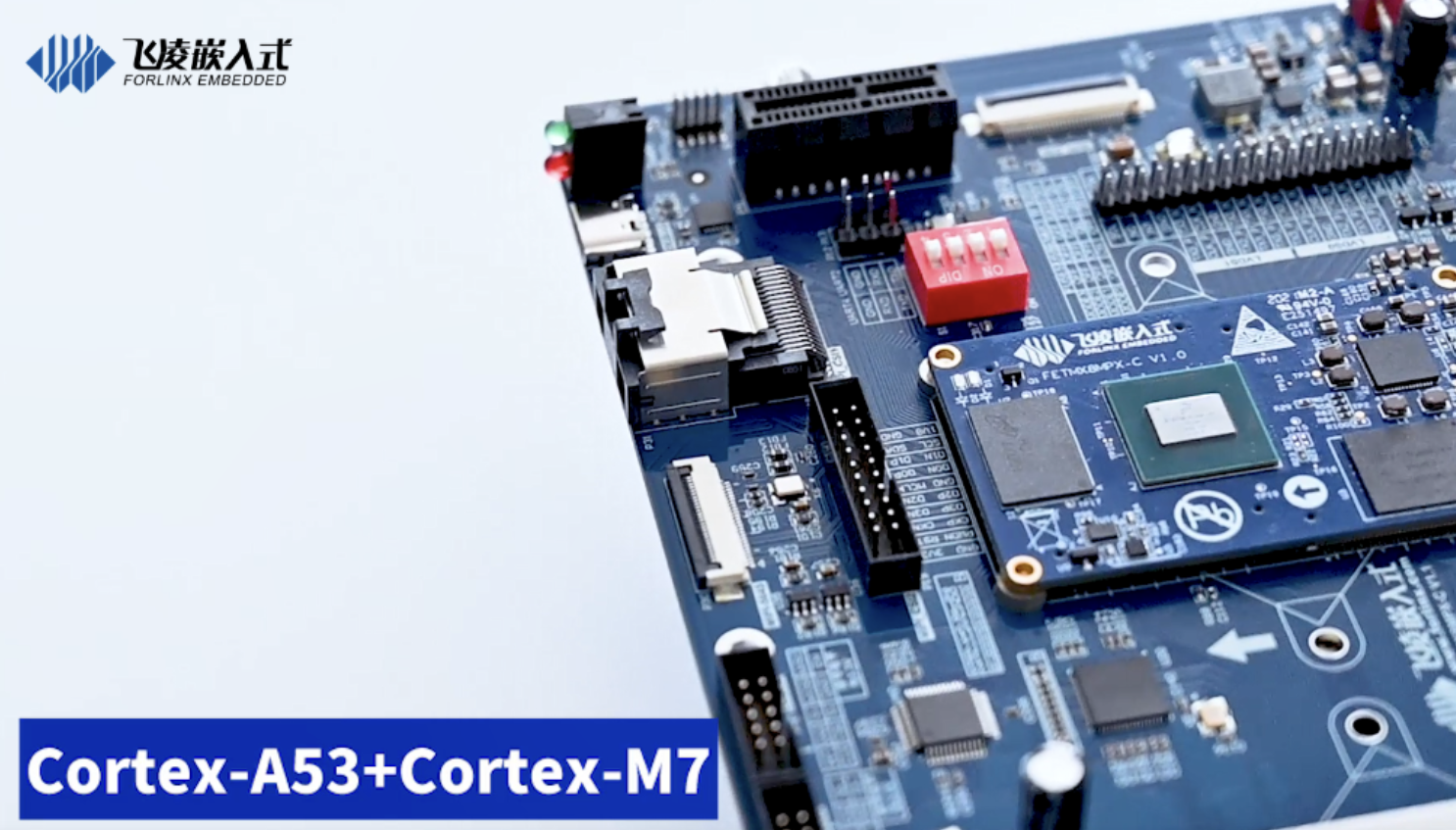

飞凌嵌入式OKMX8MP-C开发板所搭载的NXP i.MX8M Plus处理器具备强悍的性能，集成4个主频最高可达1.8GHz(工业级主频为1.6GHz)的Arm Cortex-A53多任务核和1个Cortex-M7实时核，不管是对数据的高速吞吐、处理，还是复杂的人机交互界面处理，都能从容应对。

一、M核程序启动

NXP i.MX8M Plus处理器的M核是无法单独启动的，必须由A核uboot加载，因此飞凌嵌入式基于这款处理器打造的OKMX8MP-C开发板也是默认不开启M核的，需要修改uboot下的环境变量，配置M核自启动。这样每次A核启动后，uboot会加载/run/media/mmcblk2p1/目录下的forlinx_m7_tcm_firmware.bin文件，M核启动后会完成内核初始化，并由资源域0变为资源域1，再将时钟、外设、内存等资源初始化，就可以完成程序的轮转运行了。

1. uboot环境变量加载M核

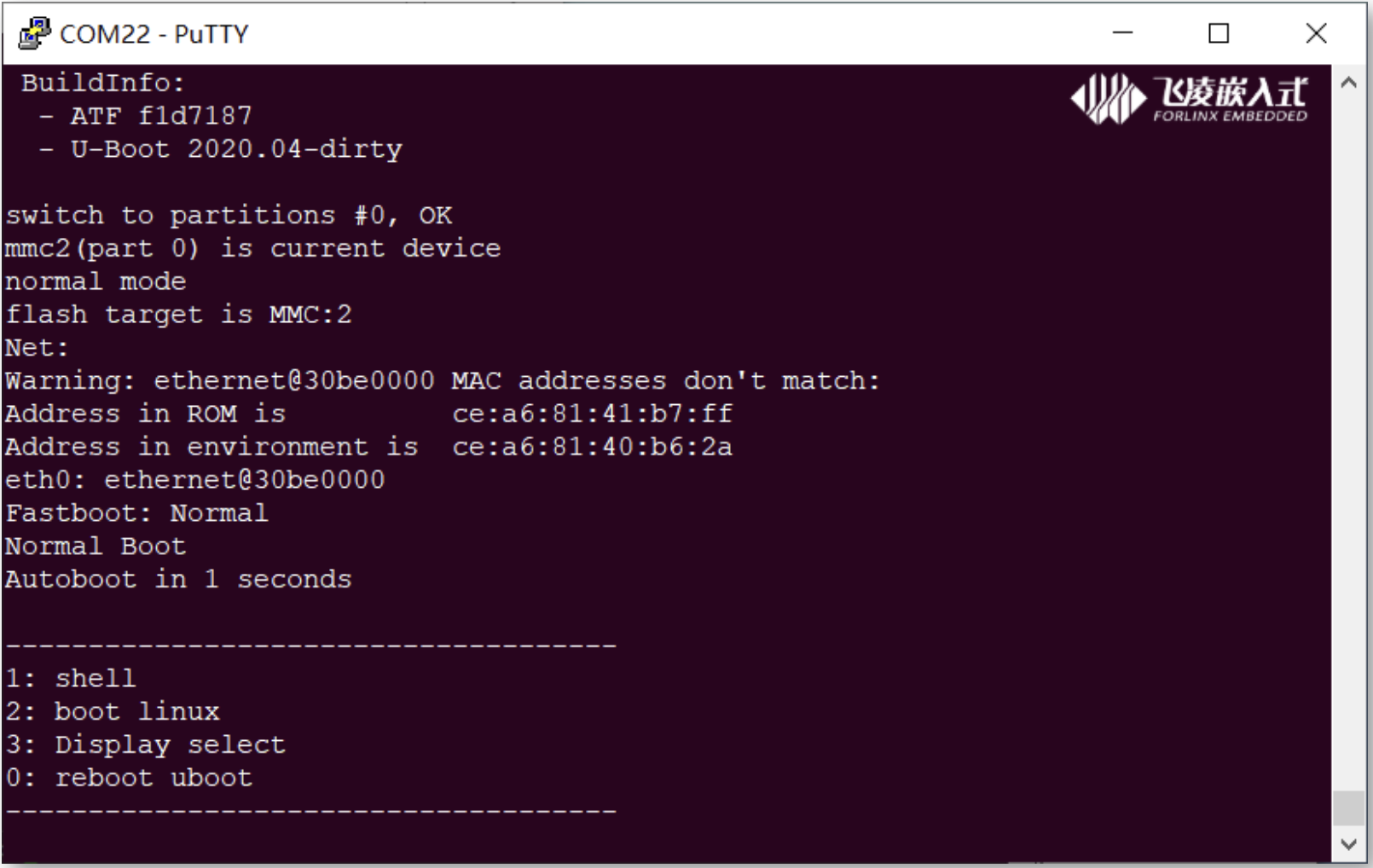

（1）重启OKMX8MP-C开发板，按空格键进入uboot命令行控制台。

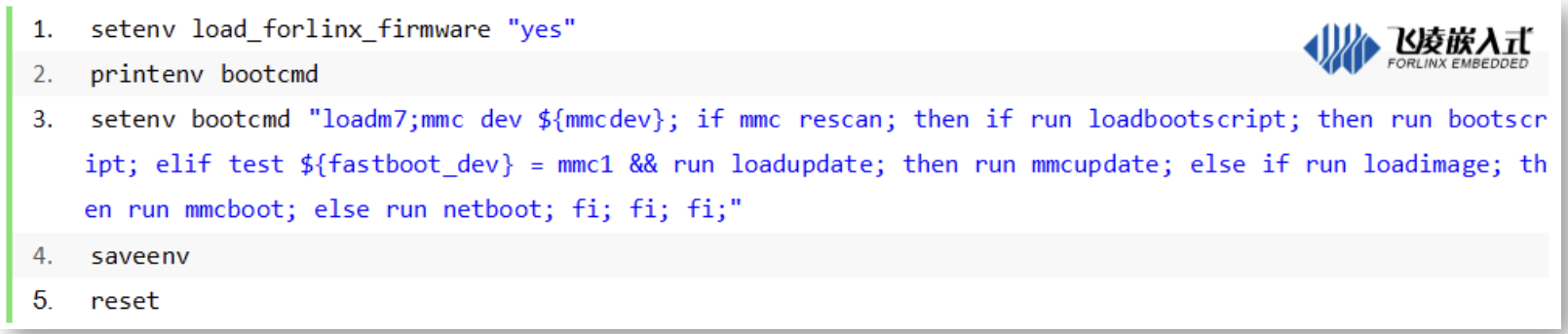

（2）输入”1”进入uboot控制台。并按顺序依次输入以下命令，修改uboot环境变量，使其能加载M核程序。

2. 下载M核程序

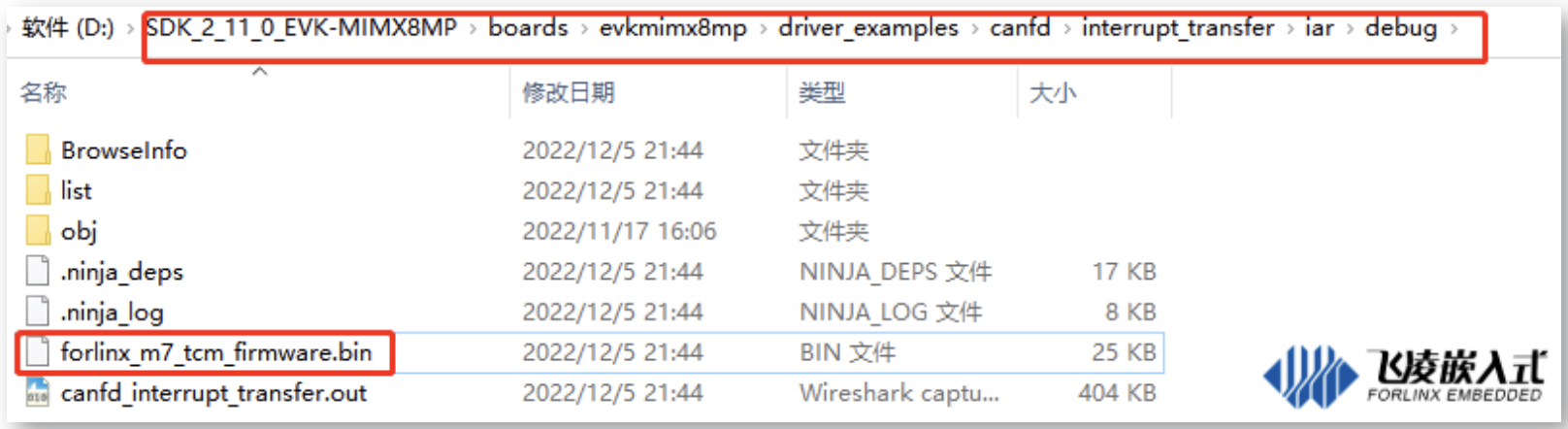

（1）我们可以使用IAR软件对飞凌M核软件开发包的程序进行编译，在工程目录/IAR/debug目录下将生成*.bin文件，将文件名称改为：forlinx_m7_tcm_firmware.bin ；

（2）使用串口Xmodem，网络FTP，SCP，U盘，TF卡等多种方式，都可以将forlinx_m7_tcm_firmware.bin 从电脑拷贝至核心板/run/media/mmcblk2p1/目录下，在Linux调试串口输入 sync 命令同步 ；

（3）给OKMX8MP-C开发板重新上电，A核uboot会加载M核程序，通过M核串口即可看到程序的打印信息。

二、M核程序编写

许多使用单片机的用户习惯通过Keil这类IDE工具对程序进行编写；由于此类软件易用性较差，因此很多时候我们都会再使用VScode等编辑器进行代码的编辑开发；但此类编辑器对程序编译、烧写和仿真时又相当不方便，大家在选择工具时可能会很头痛。

VScode

VScode是微软推出的一款跨平台的编辑器，能够在windows、Linux、iOS等平台上运行，通过安装插件可以让这个编辑器变成一个编译器。软件打开后在菜单栏单击文件--打开文件夹，选择SDK下对应的例程，即可完成代码的编写和修改工作。

三、M核程序仿真

飞凌嵌入式OKMX8MP-C开发板支持JTAG对M核的硬件仿真功能，用户可实时查看和修改各变量，全速运行或单步运行程序等功能，提高程序排查错误时的效率。

1. 安装JTAG

（1）在Segger官网下载J-LINK驱动，并在电脑上安装程序；

（2）由于i.MX8M Plus是推出时间相对较短的芯片，因此需要更换Segger目录下8mp的J-LINK驱动；

（3）如果使用的NXP官方的 SDK还需要更换启动文件。

2. 硬件链接

飞凌嵌入式OKMX8MP-C开发板JTAG接口采用标准线序，用户可通过20pin 2.54间距转10pin 1.27间距的JTAG转接板和10pin1.27 间距的连接线与J-LINK连接，注意J-LINK 1脚要和开发板JTAG 1 脚对应。

3. 硬件仿真

（1）用户将程序编译完成后，将执行程序放入

核心板/run/media/mmcblk2p1/目录下，因为硬件仿真是将SDK包的程序加载到内存执行，所以要仿真的程序和核心板中的forlinx_m7_tcm_firmware.bin可不是同一个；

（2）点击仿真按钮或快捷键Ctrl+D，进入仿真界面，可正常设置断点、监测变量、单步和全速执行、复位等操作；

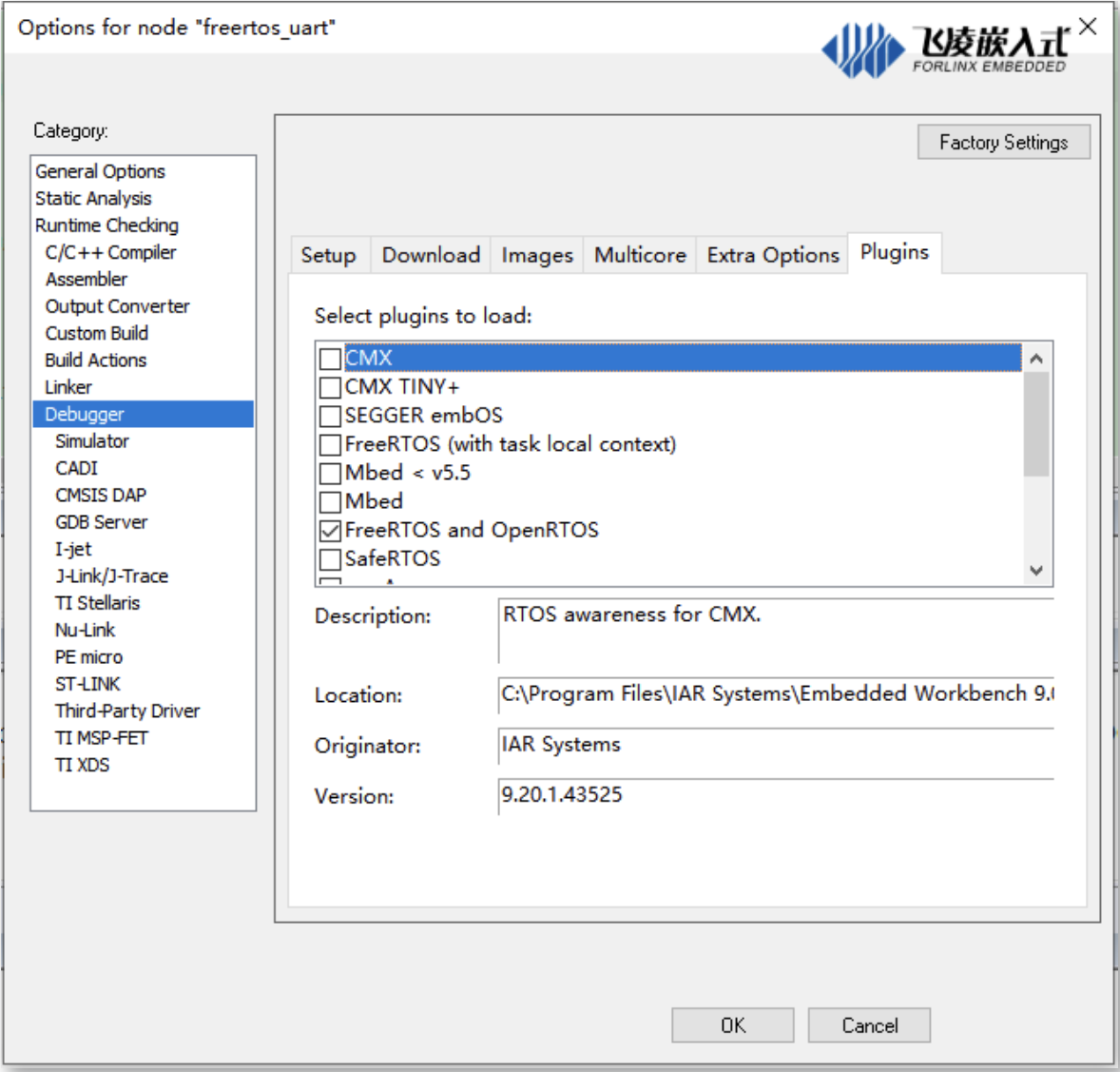

（3）如果需要查看freeRTOS任务调度情况，在工程处右击，选择OptionS菜单，Debugger-Plugins界面中勾选FreeRTOS and OpenROTS。

4. 串口打印

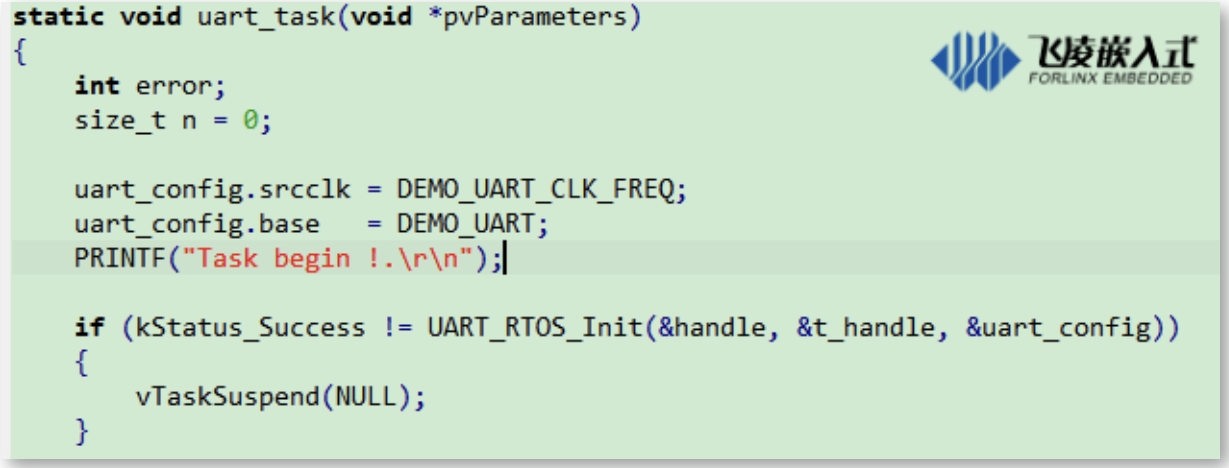

飞凌嵌入式OKMX8MP-C开发板除了支持JLink硬件仿真外，应用程序中还可通过PRINTF函数向M核串口输出打印信息，了解程序运行过程。

好啦，以上就是小编为大家带来的基于OKMX8MP-C开发板的M核程序的使用方法，是不是感觉和单片机的开发一样简单又方便呢？
