【干货分享】：开源小巧的FPGA开发板——Icepi

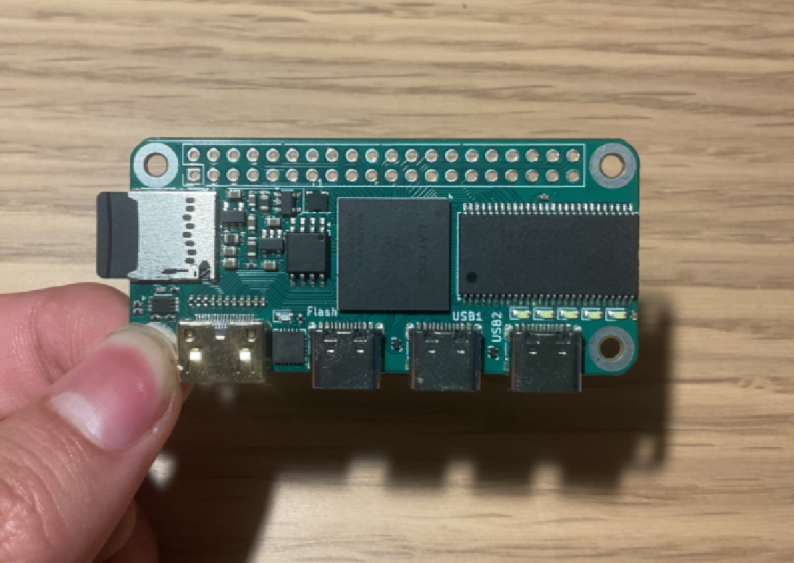

“Icepi Zero 是一款经济实惠的 FPGA 开发板，和树莓派 Zero 一样的外形尺寸。它搭载Lattice ECP5 25F，可在保持小巧便携尺寸的同时实现强大的设计。它还具有一个 HDMI 端口，可轻松输出数字视频。”

目前市场上最强大的 FPGA 板既昂贵又笨重。

我一直想要一个具有视频输出功能的低成本便携式 FPGA 来制作我自己的 CPU，但市场上没有。

Icepi Zero 旨在解决这个问题。它在小型 Raspberry Pi Zero 外形尺寸上搭载了强大的 ECP5 FPGA，是 FPGA 开发的终极便携式解决方案。此外，它还包含一个 HDM- mini 和 3 个 USB-C 端口，允许与多个外部 I/O 设备连接。

Icepi Zero 适合所有人：学生可以使用它来了解现代处理器的内部结构。游戏玩家可以使用它来模拟旧硬件。程序员可以使用它在多种架构上测试他们的代码。

Icepi Zero 还有一个板载 USB 到 JTAG 转换器，因此不需要外部编程器。此外，Icepi Zero 是完全开源的，没有任何附加条件。如果你想要，就制作自己的板子吧！

概览

Raspberry Pi Zero 外形尺寸

Lattice FPGA 芯片 ECP5U ：

24k LUT

112 KiB RAM

一个 MiniGPDI 连接器（它是 HDMI - 但我没有钱购买许可证......

USB-C 端口 x3

256Mbit 166MHz SDRAM 内存

MicroSD 卡插槽

板载 USB 转 JTAG 和 UART 转换器

40MHz 外部振荡器

128 Mb flash 闪存

4 个用户 LED

1 个用户按钮

这种强大的配置允许 PCB 以多种方式使用，包括实时视频处理、硬件 AI 加速和 ASIC 原型设计。

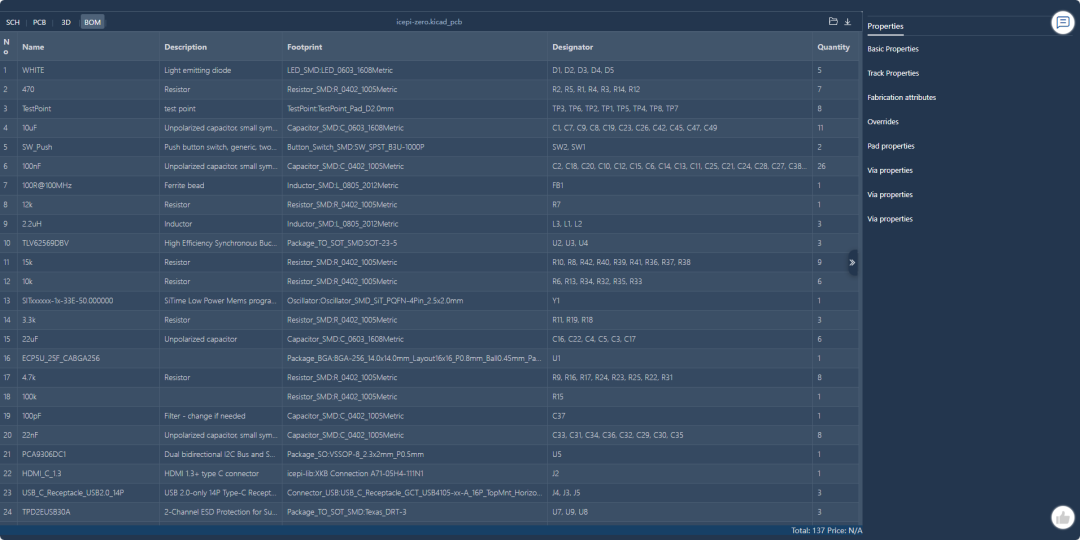

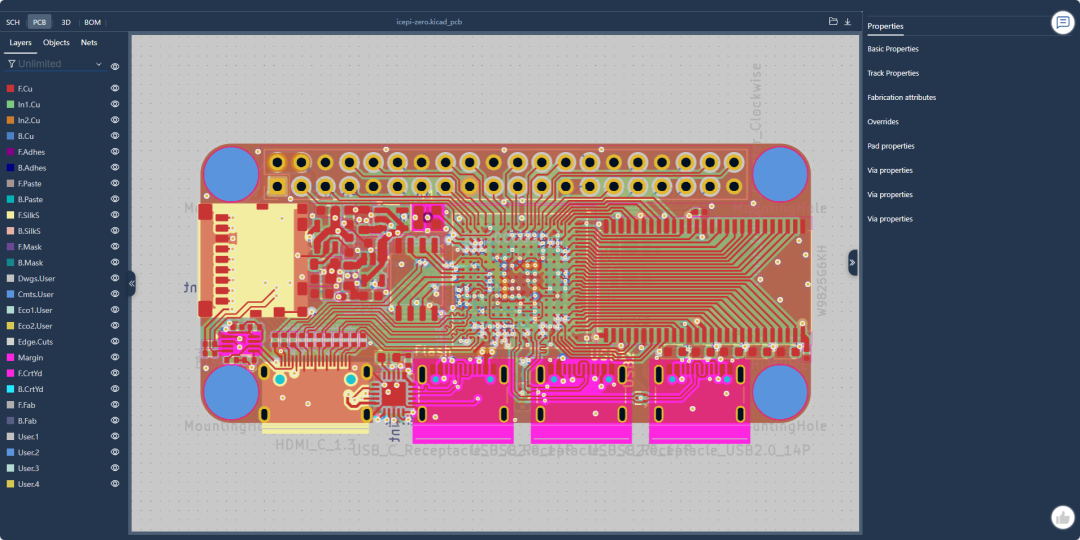

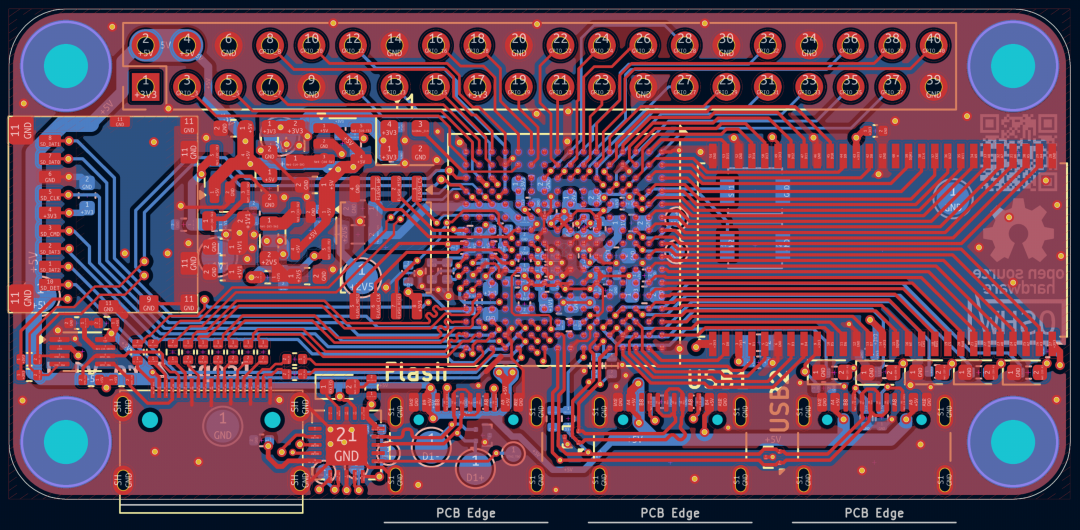

原理图 & PCB

License: Solderpad Hardware License v2.1

Github仓库及下载:
