迅为RK3562开发板烧写buildroot系统镜像

buildroot系统镜像在网盘资料“iTOP-3562开发板\01_【iTOP-3562开发板】基础资料\06_iTOP-3562开发板Linux镜像\01_Buildroot镜像”目录下，本小节测试buildroot系统。

2.1 系统启动

Buildroot系统启动后，串口如下图所示：

如果连接了屏幕，是可以看到系统桌面的，桌面显示如下图所示，默认已经支持wayland桌面环境及一些QT应用。

2.2 多路视频播放测试

多路视频播放器用于测试设备的多路视频播放能力，显示能力以及硬件解码能力，点击启动桌面上的“multivideoplayer”应用会自动循环播放九路视频的demo(后续可能QT界面更新，这个应用也可能在桌面上)，如下图所示：

2.3 GPU 测试

glmark2是一个用于测试图形处理单元（GPU）性能的开源基准测试工具。它基于OpenGL API，并使用了一系列的渲染场景和特效来评估GPU的性能表现。点击桌面上的“glmark2”应用，启动后将进行GPU测试，测试完成之后可以在终端得到相应的得分。

2.4 系统信息查询

查看内核和cpu信息，输入如下命令：

uname -a

查看操作系统信息：

cat /etc/issue

查看环境变量信息：

env

2.5 U 盘测试

iTOP-3562开发板有两个USB2.0和一个USB3.0接口，如下图所示

两个USB2.0接口可以正常使用，USB3.0默认为系统烧写口，要想外接U盘，需要修改这里的拨码开关，拨到相反的方向即可外接U盘，如下图所示：

U盘测试方法如下所示：

方法一：

1将U盘插到开发板的usb接口，串口打印信息如下所示，U盘的设备节点是/dev/sda1。

U盘的设备节点不是固定的，根据实际情况来查看设备节点。

2在buildroot系统下,U盘会自动挂载到/mnt/udisk目录下，可以通过“df -h”命令查看挂载路径，如下图所示：

如下图所示：

2.6USB 鼠标键盘测试

将USB鼠标和键盘接入iTOP-3562开发板的usb接口，串口终端的打印信息如下图所示：

此时在屏幕上出现箭头光标，鼠标和键盘已可正常使用。

当拔掉usb键盘和鼠标时，串口终端打印如下：

此时屏幕上箭头光标消失，鼠标已成功去除。

2.7wifi 连接测试

方法一

qsetting是系统设置工具，其中可以设置WiFi连接。进入桌面“qsetting”(后续可能QT界面更新，这个应用也可能在桌面上)，点击WiFi后，点击右上角开关打开WiFi，设备将自动搜索周围WiFi。

点击想要连接的WiFi名，输入密码完成连接，如下图所示

2.8蓝牙测试

首先烧写buildroot系统，然后使用以下命令运行bluetoothctl交互命令bluetoothctl使用命令power on打开蓝牙，蓝牙默认是关闭的，并且重启系统之后默认也会关闭。输入以下命令：

power on

使用命令agent on选择要连接的设备类型或者去选择一个特定的类型，输入以下命令：

agent on

如果你在agent命令之后按下俩次tab键，可以看到一些可以使用的类型列表，比如DisplayOnly，KeyboardDisplay等等，

使用default-agent命令去确认并完成要连接的设备类型

default-agent

使用advertise on命令尝试打开BLE广播包，来确认Bluez的BLE模块是否初步正常，显示如下所示即正常。

然后使用以下命令进行蓝牙扫描，一段时间之后使用第二条命令打印扫描到的设备信息，如下图所示：

scan on

然后使用devices命令去获得想要去配对的设备MAC地址

devices使用命令pair MAC_address去配对设备（使用Tab键可以自动补全MAC地址），作者连接MAC地址为40:D4:F6:77:E4:5C的荣耀90.最后使用命令connect MAC_address去连接设备。作者连接34:B9:8D:A5:0F:35。

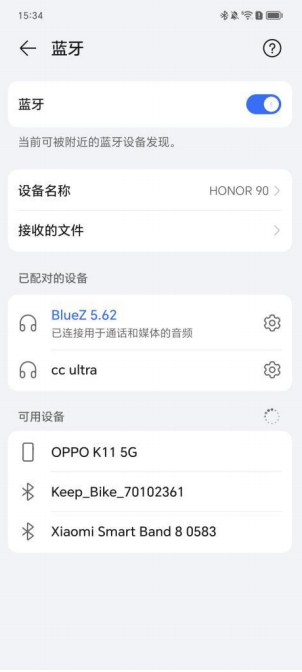

配对成功之后，手机的显示如下图所示：

在手机中播放一首歌曲，在开发板上连接上耳机，便可以播放音乐。

至此，在buildroot系统下的蓝牙测试成功。

2.9千兆以太网测试

首先准备一个千兆路由器，一根千兆网线，开发板俩个网口都可以连接外网，将网口通过网线连接到路由器的千兆口。

在串口终端也可以查看IP地址，可以根据自己的需求选择连接的网口并使用命令查看网

口的IP，如下图所示：

ifconfig eth0

输入以下命令对网口的连通性测试。

ping -I eth0 -c 10 www.baidu.com

2.104G 模块测试

配套资料在网盘资料“iTOP-3562开发板\02_【iTOP-3562开发板】开发资料\06_系统外设功能测试\01_buildroot系统测试配套资料\02_4G模块测试配套资料”目录下。

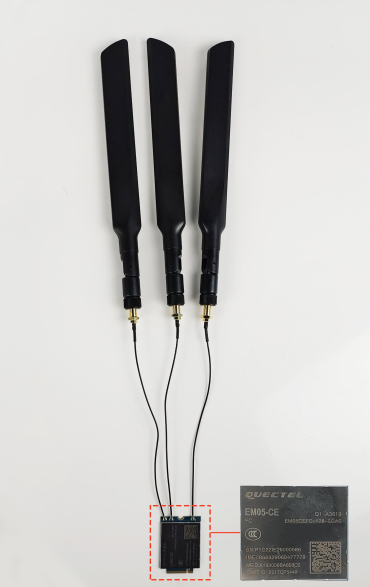

iTOP-3562开发板上预留了一个4G /5G接口，可以连接迅为提供的EM05-CE模块（全网通4G模块）。

首先准备一个EM05-CE模块连接到iTOP-3562开发板的PCIE接口上，然后准备一个4G天线，接到EM05-CE模块的天线座上面，然后插入一张能联网的SIM卡，然后进入到/topeet_test/03_4g/目录下，

然后执行以下命令运行连接脚本，

./quectel-CM &

输入命令“ifconfig”会有wwan0出现，

然后输入以下命令，ping一下百度的ip，可以看到已经能上网了，如下图所示：

ping -I wwan0 www.baidu.com

如果发现只能ping通IP不能ping通网址，是因为DNS没有设置对，在etc下有一

个文件resolv.conf。

vi resolv.conf

配置以下为可用的DNS。

nameserver 8.8.8.8

nameserver 202.99.160.68

nameserver 221.130.33.52

nameserver 221.130.33.60

nameserver 192.168.1.1

nameserver 114.114.114.114

编辑完保存，即可发现可以ping通外网。

2.11按键测试

首先启动开发板，通过调试串口登录到开发板上，如下图所示：

然后在串口终端输入“cat /proc/bus/input/devices”命令，查看Linux系统的输入设备，如下图就是用户按键设备信息所示：

从上图可以看到用户按键的事件号是event3（如果有接触摸屏，用户按键的事件号有可能会是event3），然后在串口终端输入“od -x /dev/input/event3”命令，接着按下开发板上的按键（VOL+或者VOL-或者HOME或者BACK），可以看到获取到的按键上报数据（十六进制方式），运行结果如下图所示：

2.12OV5695/OV13850 摄像头测试

开发板默认支持摄像头接口。摄像头接口是一个20PIN，间距为2.0mm的双排插针，底板提供2个摄像头接口，默认可以使用U8接口，连接的时候需要摄像头朝向缺口处安装。

迅为提供的OV5695摄像头模块如下图所示。
