迅为RK3576开发板NPUrknn-toolkit2环境搭建和使用doc

开发板采用核心板+底板结构，在我们的资料里提供了底板的原理图工程以及PCB工程，可以实现真正意义上的裁剪、定制属于自己的产品，满足更多应用场合。

迅为针对RK3576开发板整理出了相应的开发流程以及开发中需要用到的资料，并进行详细的说明。快速定位需要使用的文档，大大提升研发速度。

迅为iTOP-3576开发板采用瑞芯微RK3576高性能、低功耗的应用处理芯片，集成了4个Cortex-A72和4个Cortex-A53核心，以及独立的NEON协处理器。它适用于ARM PC、边缘计算、个人移动互联网设备及其他多媒体产品。

2.1.3 docker 环境安装

除了上诉两种安装方法之外，还有第三种rknn_toolkit2安装方法，这里用安装可能并不标准，Docker是一个开源的应用容器引擎,它允许开发者将他们的应用及依赖打包到一个可移植的容器镜像中，瑞芯微提供了一个安装好rknn_toolkit2的docker环境，可以直接使用。具体下载链接为：

https://meta.zbox.filez.com/v/link/view/ef37a9687973439f94f5b06837f12527提取码：rknn迅为已经提前将rknn-toolkit2-2.3.0的docker环境进行了下载，存放路径为“iTOP-3576开发板\02_【iTOP-RK3576开发板】开发资料\05_NPU例程测试配套资料\04_docker”，如下图所示：

而在使用docker之前需要先在环境中安装docker，具体安装步骤如下所示：

首先使用以下命令安装docker运行所需要的依赖，如下图所示：

sudo apt-get update

sudo apt-get install ca-certificates curl gnupg

依赖安装完成之后依次输入下面三条命令，创建、获取并信任Docker的GPG公钥:

sudo install -m 0755 -d /etc/apt/keyrings

curl -fsSL https://mirrors.ustc.edu.cn/docker-ce/linux/ubuntu/gpg | sudo gpg --dearmor -o

/etc/apt/keyrings/docker.gpg

sudo chmod a+r /etc/apt/keyrings/docker.gpg

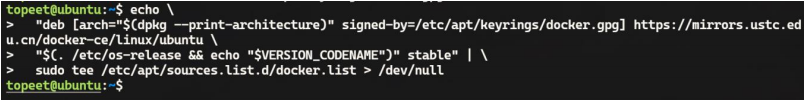

然后输入以下命令将Docker存储库添加到Apt软件包管理器的源列表中:

echo \"deb [arch="$(dpkg

--print-architecture)" signed-by=/etc/apt/keyrings/docker.gpg]

https://mirrors.ustc.edu.cn/docker-ce/linux/ubuntu \

"$(. /etc/os-release && echo "$VERSION_CODENAME")" stable" | \

sudo tee /etc/apt/sources.list.d/docker.list > /dev/null

最后更新软件源并安装docker，如下图所示：：

sudo apt-get update

sudo apt-get install docker-ce docker-ce-cli containerd.io docker-buildx-plugin

docker-compose-plugin

安装完成之后输入以下命令设置docker镜像加速站,具体步骤如下图所示：

sudo mkdir -p /etc/docker

sudo tee /etc/docker/daemon.json <<-'EOF'

{

"registry-mirrors": ["https://docker.m.daocloud.io","https://docker.086181.xyz","https://docker.salty.eu.org"]

}

EOF

sudo systemctl daemon-reload

sudo systemctl restart docker

然后测试helloworld，如下图所示：

sudo docker run hello-world

如果得到相同的打印，则证明docker安装成功了。然后将瑞芯微提供的docker镜像拷贝 到虚拟机ubuntu上，拷贝完成如下图所示：

然后输入以下命令加载该镜像，加载完成如下图所示：

sudo docker load -i rknn-toolkit2-v2.3.0-cp38-docker.tar.gz

接下来输入以下命令查看当前所有的docker镜像，其中第一个ubuntu20就是我们刚刚加 载完成的镜像，sudo docker images至此，关于docker的安装和配置就讲解完成了,然后使用以下命令运行docker：

sudo docker run -t -i --privileged -v /dev/bus/usb:/dev/bus/usb -v /home/topeet/work/rknn-toolk

it2/rknn-toolkit2/examples/:/examples rknn-toolkit2:2.3.0-cp38 /bin/bash

关于该命令的详细解释如下所示：

（1）docker run用于启动一个新的Docker容器实例。

（2）-t这个参数为容器分配一个伪终端(tty)。

（3）-i这个参数让容器的标准输入保持打开状态,允许您与容器进行交互。

（4）--privileged这个参数赋予容器操作系统级别权限,以便能够访问主机的USB设备。

（5）-v /dev/bus/usb:/dev/bus/usb这个参数将主机的/dev/bus/usb目录挂载到容器的/dev/bus/usb目录，这样容器就可以 访问主机上的USB设备，后续会使用USB连接开发板，从而使能adb进行连板推理。

（6）-v /home/topeet/work/rknn-toolkit2/rknn-toolkit2/examples/:/examples

将主机的/home/topeet/work/rknn-toolkit2/rknn-toolkit2/examples/目录挂载到容器的/examples目录，这允许容器访问主机上的RKNN工具包示例代码，根据大家具体的环境来即可。

（7）rknn-toolkit2:2.3.0-cp38要运行的Docker镜像的名称和标签。

（8）/bin/bash这是在容器中要执行的命令,即启动Bash shell。

然后输入python3进入python命令行，然后依次输入以下内容，能打印出rknn_toolkit2版本证明安装成功，

from rknn.api import RKNN

RKNN(verbose=True)至此，使用rknn_toolkit2的docker环境就演示完成了，在后面的小节中会对rknn_toolkit2的实际功能进行演示。
