RT-Thread SPI链式传输非法访问？揭秘致命陷阱！

前言

一、

在与RT-Thread BSP的开发者沟通中，发现SPI设备驱动在轮询（Polling）模式下偶发出现非法访问异常（如图）

问题复现场景：

开发者仅需一次单消息传输，但未显式初始化struct rt_spi_message的next指针。

由于next未赋值为RT_NULL，链式传输时触发非法内存访问（next指向不可控地址）。

修复方案 ：将next显式置空后，异常消失。

借此机会，本文将深入解析RT-Thread SPI驱动的链式传输机制，并探讨BSP对RT-Thread SPI接口的适配特点与优势。

RT-Thread SPI链式传输机制解析

二、

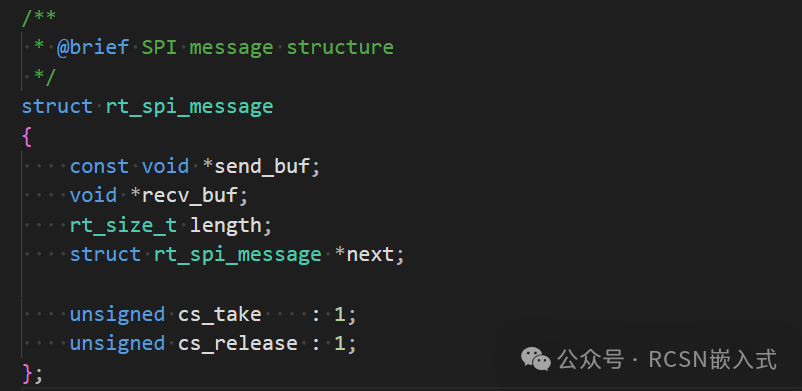

1.核心数据结构：struct rt_spi_message

RT-Thread通过struct rt_spi_message描述SPI传输操作，支持单条或多条消息链式传输。

关键成员next

1）若为NULL，表示当前为链式传输的最后一条消息。
2）若非NULL，需确保next指向的rt_spi_message已正确初始化。

3）未初始化next的后果链式传输时，驱动会尝试访问next指向的无效地址，导致非法访问异常。

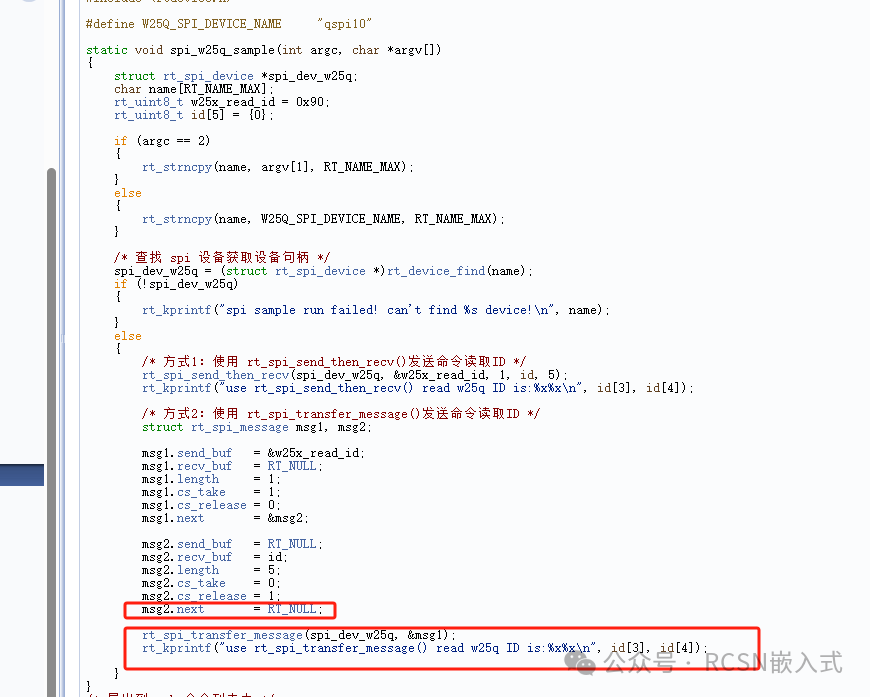

在RT-Thread的官方wiki示例可以看到，在定义一个spi message时，需要操作next成员以便确认是否有下一条链式传输。如果没有需要赋值为NULL。在RT-Thread的wiki可以看到，在使用rt_spi_transfer_message 传输两条msg，在第二条msg的next赋值为RT_NULL代表结束。

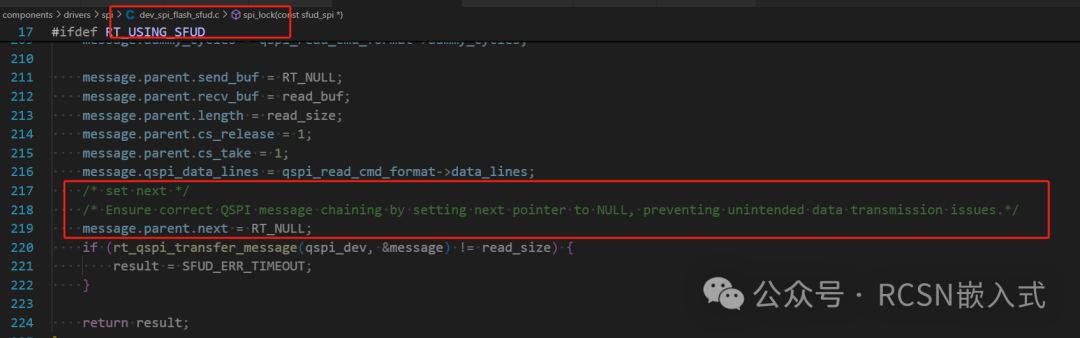

在RT-Thread组件SPI相关也对next进行了操作，并且做了相关注释说明

先楫BSP适配

三、

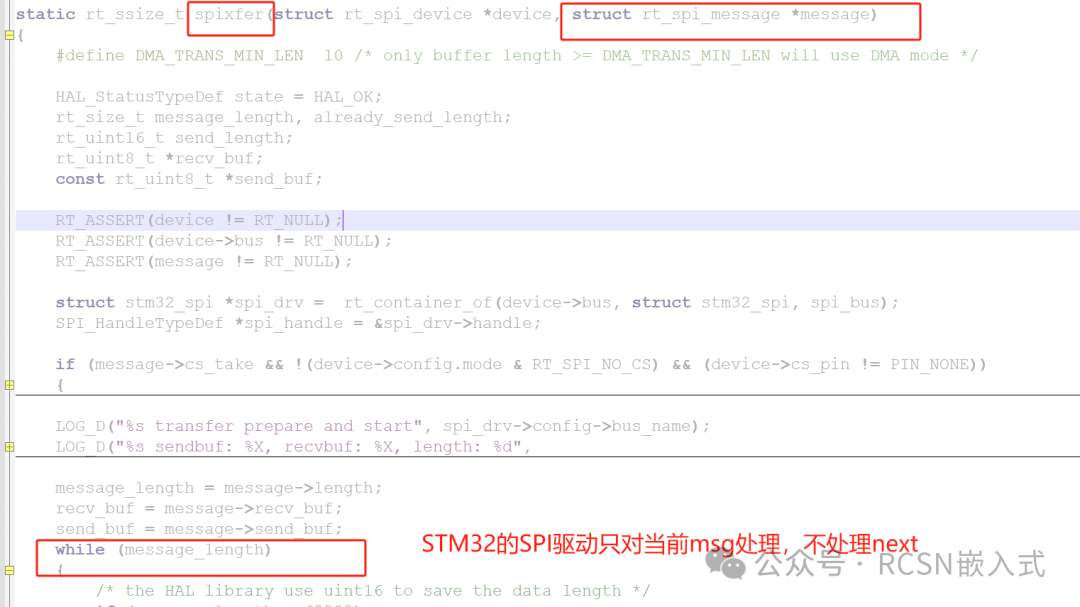

那么可能就有开发者问了，为什么别的BSP SPI驱动反而就没事了，可以在RT-Thread的主线看到，多数厂商（如STM32）的SPI驱动未处理next指针，仅支持单条消息传输，但链式传输时易因next未处理导致传输异常。

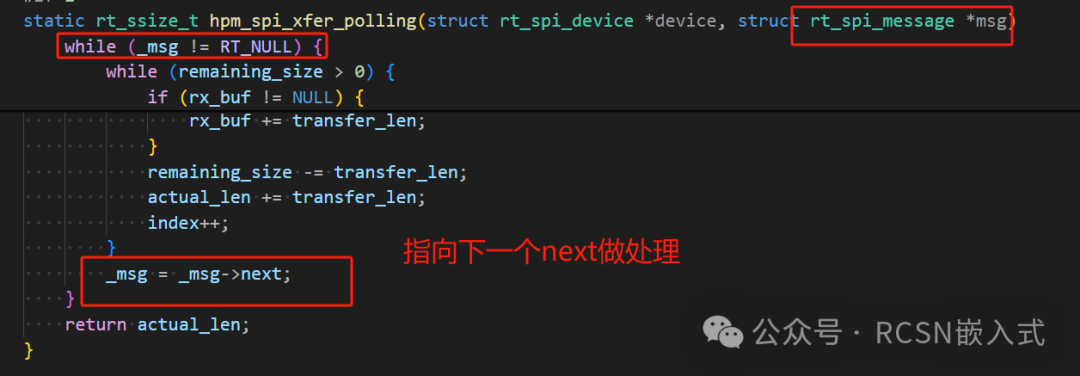

而先楫BSP的SPI驱动严格按照RT-Thread规范实现链式传输逻辑，强制校验next指针。支持单条/链式传输，兼容复杂场景。

先楫BSP对DSPI和QSPI的支持

四、

不同与其他厂家的BSP，把SPI和QSPI分开两个驱动文件，先楫是集成在SPI驱动中，因为先楫SPI本身就是一个外设，可以支持SPI，DSPI，QSPI三种传输模式。

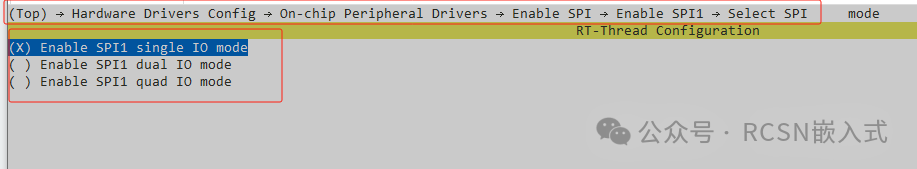

怎么开启这三种模式，可以通过menuconfig进入到对应的界面进行选择：分别是单线SPI，两线DSPI，四线QSPI。

如果想在RT-Thread Studio操作，可以参考下图：

需要注意的是：当使用四线QSPI时，对应的pinmu.c的SPI初始化需要加上QSPI的D2和D3初始化。

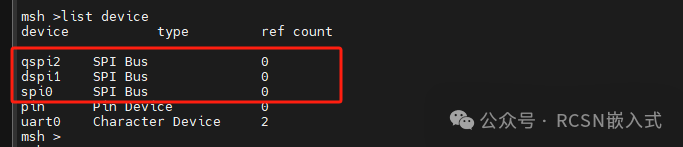

通过list device命令可看到：SPI0为单线SPI，SPI1为双线DSPI，SPI2为四线QSPI

总结

五、

链式传输陷阱：未初始化next指针是SPI驱动异常的常见原因，开发者需严格遵循RT-Thread规范。

先楫BSP优势

1. 严格适配RT-Thread链式传输逻辑，避免非法访问。2. 集成SPI/DSPI/QSPI驱动，简化开发流程。
