基于RK3576开发板的UART使用说明

1. Uart介绍

1.1 串口资源介绍

EASY EAI Orin-Nano开发板的串口资源被划分为两类。一类是已被特定功能所占用的【不可用串口】，另外一个类可由用户自由使用的【可用串口】。

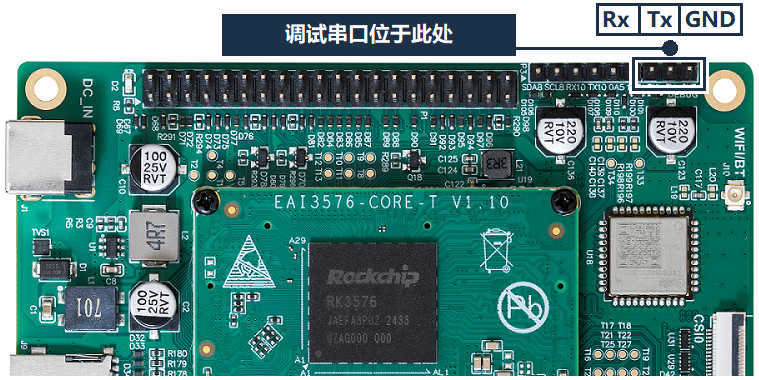

【不可直接使用的串口】分布情况如下所示。

硬件分布情况如下所示。

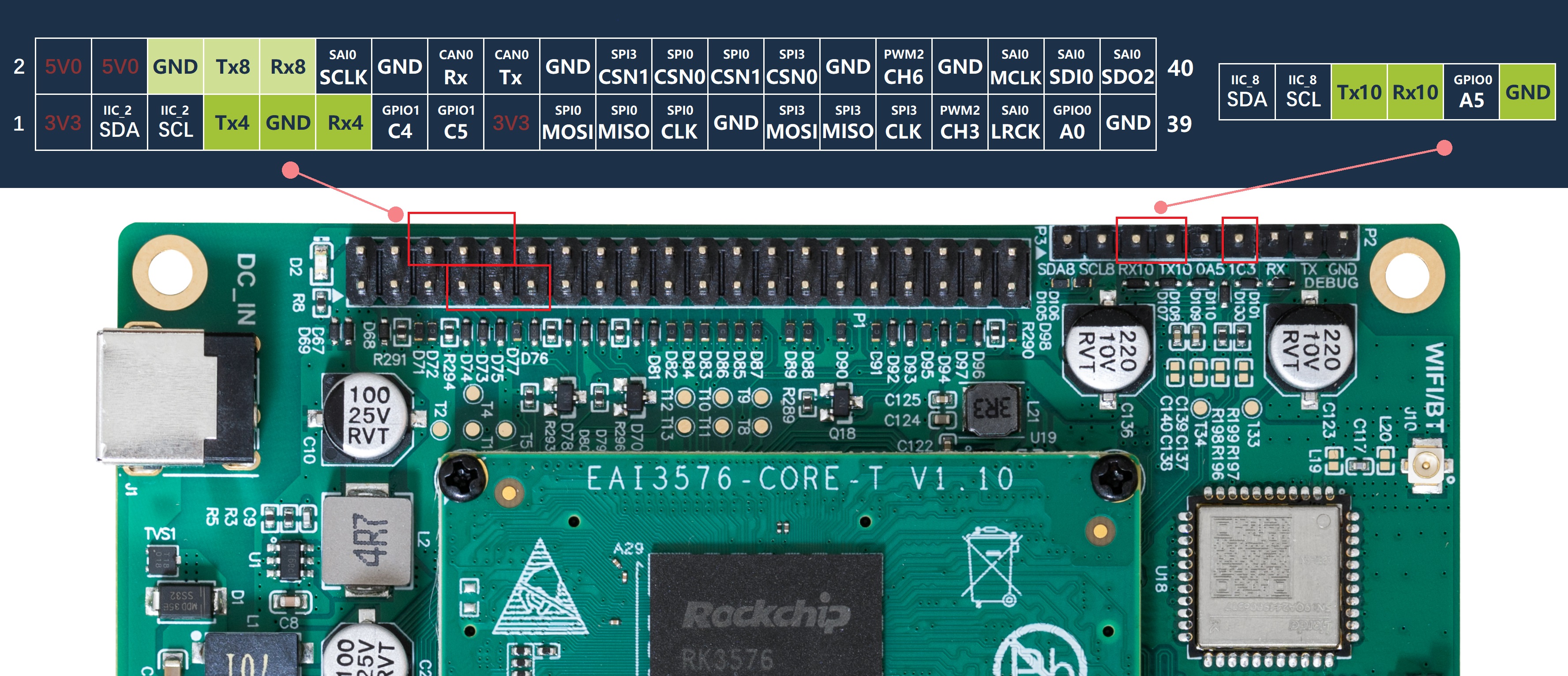

【可用串口】分布情况如下所示。

硬件分布情况如下所示。

1.2 硬件接线

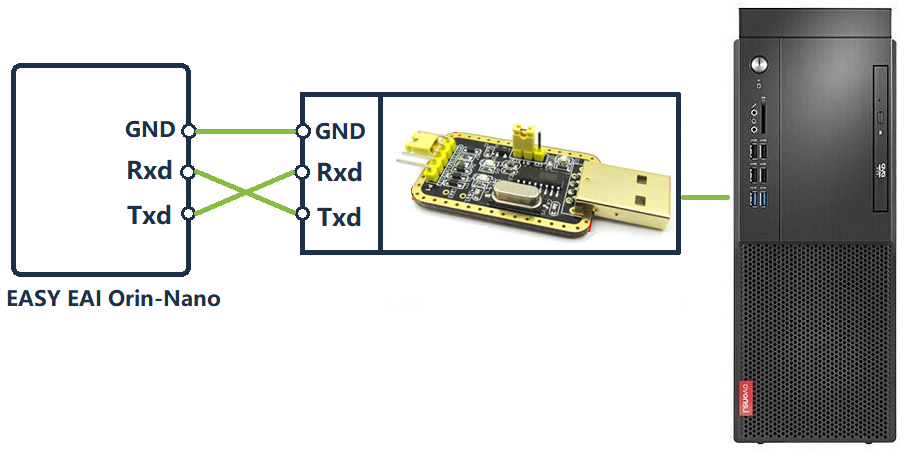

常规接线，设备与设备进行通信：

本单例测试接线，利用跳线帽把Rxd引脚与Txd引脚短接，进行自发自收。

2. 快速上手

2.1 例程源码下载

到【百度网盘】上下载相关的单例程序：

链接：https://pan.baidu.com/s/1RXHMGpmGSEfFy0rb1VkXSg?pwd=1234

提取码: 1234

比如在windows环境中，就把单例程序下载到：此电脑D:BaiduNetdisk (无规定，用户可自主选择)，如下图所示。

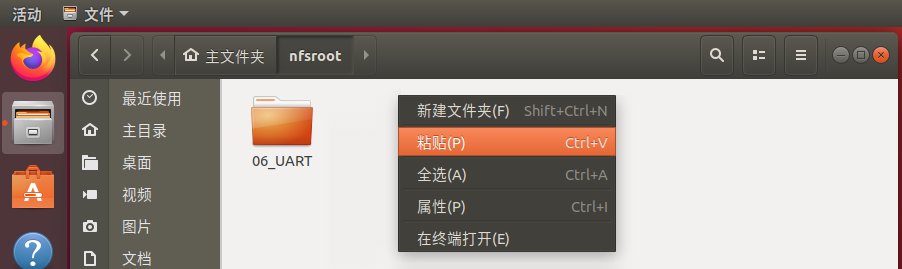

然后把例程【复制粘贴】到nfs挂载目录中。（不清楚目录如何构建的，可以参考《入门指南/开发环境准备/nfs服务搭建与挂载》）

2.2 例程编译&运行

通过adb shell进入开发板环境(不清楚如何通过adb进行调试，可以参考《入门指南/开发板调试方式介绍/adb调试》)，执行下方命令定位到demo目录，并且执行编译操作。

cd /home/orin-nano/Desktop/nfs/06_Uart/

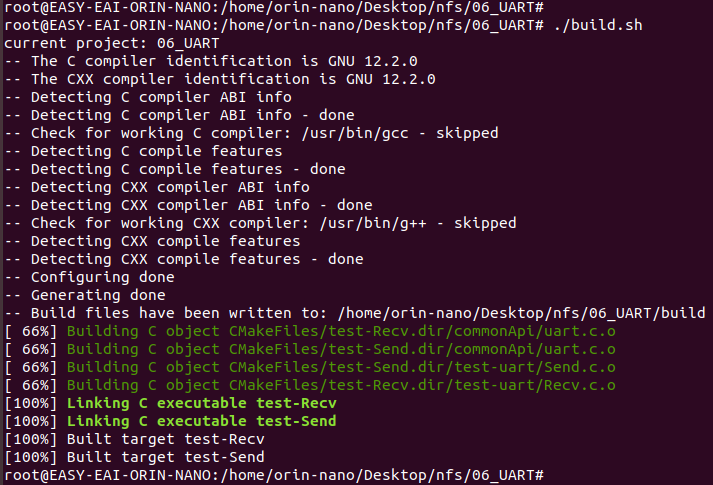

./build.sh

编译成功后，相关的demo会生成2个可执行程序在Release目录下。它们分别是发送端demo：test-Send，接收端demo：test-Recv。

先执行下方命令以运行接收端demo，如下所示。

sudo ./Release/test-Recv /dev/ttyS10

执行效果如下所示，此时接收端会等待发送端发来数据。

再用【Ctrl+Shift+T】打开新终端，然后进入adbshell，定位到demo目录，如何所示：

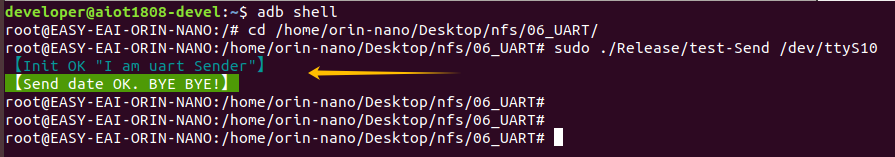

最后执行下方命令以运行发送端demo，如下所示。

sudo ./Release/test-Send /dev/ttyS10

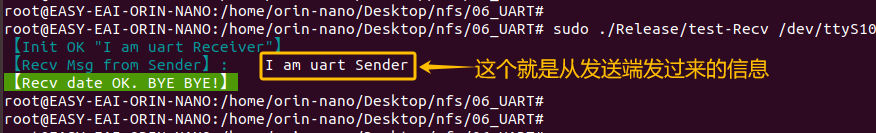

此时切换回来刚才的终端，就会发现接收端demo已经收到了发送端demo发过来的数据了。

3. C语言使用案例

串口的C语言使用案例，接收端代码地址为06_UART/test-uart/Recv.c，供用户编码参考。以下代码展示了对串口接收端操作流程：

int main(int argc, char **argv)
{
    if(2 != argc){
        printf("Usage:n");
        printf("    sudo %s %sn", argv[0], "/dev/ttyS< 4/8/10 >");
        return -1;
    }

    int fd = UART_Open(argv[1]);
    if(fd < 0){
        printf("33[33m【Open ERROR!】%sn", DEBUG_COLOR_TAIL);
        return -1;
    }

    if(false == UART_Set(fd, 115200, 0, 8, 1, 'N')){
        printf("33[33m【Init ERROR!】%sn", DEBUG_COLOR_TAIL);
        return -1;
    }

    const char *strReceiver = "I am uart Receiver";
    printf("33[36m【Init OK "%s"】%sn", strReceiver, DEBUG_COLOR_TAIL);

    char recvBuf[128]={0};
    while(1){
        if(UART_Recv(fd, recvBuf, sizeof(recvBuf)) <= 0){
            continue;
        }else{
            printf("33[36m【Recv Msg from Sender】:%s",   DEBUG_COLOR_TAIL);
            printf("    %sn", recvBuf);
            break;
        }
    }
    UART_Close(fd);

    printf("33[42m【Recv date OK. BYE BYE!】%sn", DEBUG_COLOR_TAIL);

	return 0;
}

发送端代码地址为06_UART/test-uart/Send.c，供用户编码参考。以下代码展示了对串口发送端操作流程：

int main(int argc, char **argv)
{
    if(2 != argc){
        printf("Usage:n");
        printf("    sudo %s %sn", argv[0], "/dev/ttyACM< 4/8/10 >");
        return -1;
    }

    int fd = UART_Open(argv[1]);
    if(fd < 0){
        printf("33[33m【Open ERROR!】%sn", DEBUG_COLOR_TAIL);
        return -1;
    }

    if(false == UART_Set(fd, 115200, 0, 8, 1, 'N')){
        printf("33[33m【Init ERROR!】%sn", DEBUG_COLOR_TAIL);
        return -1;
    }

    char *strSender = "I am uart Sender";
    printf("33[36m【Init OK "%s"】%sn", strSender, DEBUG_COLOR_TAIL);

    int len = UART_Send(fd, strSender, strlen(strSender));
    if(len <= 0){
        printf("33[41m【Send data ERROR!】%sn", DEBUG_COLOR_TAIL);
        return -1;
    }
    UART_Close(fd);

    printf("33[42m【Send date OK. BYE BYE!】%sn", DEBUG_COLOR_TAIL);

	return 0;
}

其中UART_Open()，UART_Set()，UART_Send()，UART_Recv()是对系统调用的易用化封装。具体实现于06_UART/commonApi/uart.c
