基于RK3576开发板的yolov5训练部署教程

1. Yolov5简介

YOLOv5 模型是 Ultralytics 公司于 2020 年 6 月 9 日公开发布的。YOLOv5 模型是基于 YOLOv3 模型基础上改进而来的，有 YOLOv5s、YOLOv5m、YOLOv5l、YOLOv5x 四个模型。YOLOv5 相比YOLOv4 而言，在检测平均精度降低不多的基础上，具有均值权重文件更小，训练时间和推理速度更短的特点。YOLOv5 的网络结构分为输入端BackboneNeck、Head 四个部分。

本教程针对目标检测算法yolov5的训练和部署到EASY-EAI-Orin-nano(RK3576)进行说明，而数据标注方法可以参考我们往期的文章。

2. 准备数据集

2.1 数据集下载

本教程以口罩检测为例，数据集的百度网盘下载链接为:

https://pan.baidu.com/s/17nJq2dQXxTHwc8eo8sNj5A?pwd=1234 提取码：1234

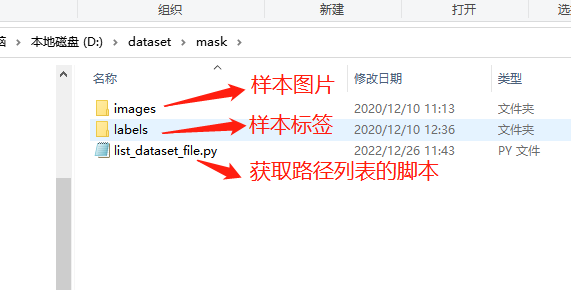

解压完成后得到以下三个文件：

2.2 生成路径列表

在数据集目录下执行脚本list_dataset_file.py:

python list_dataset_file.py

执行现象如下图所示:

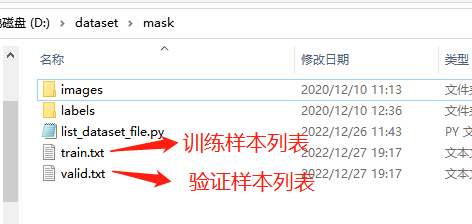

得到训练样本列表文件train.txt和验证样本列表文件valid.txt,如下图所示：

3. Yolov5目标检测算法训练

3.1 训练源码下载

通过git工具，在PC端克隆远程仓库（注：此处可能会因网络原因造成卡顿，请耐心等待）：

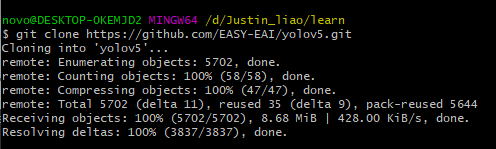

git clone https://github.com/EASY-EAI/yolov5.git

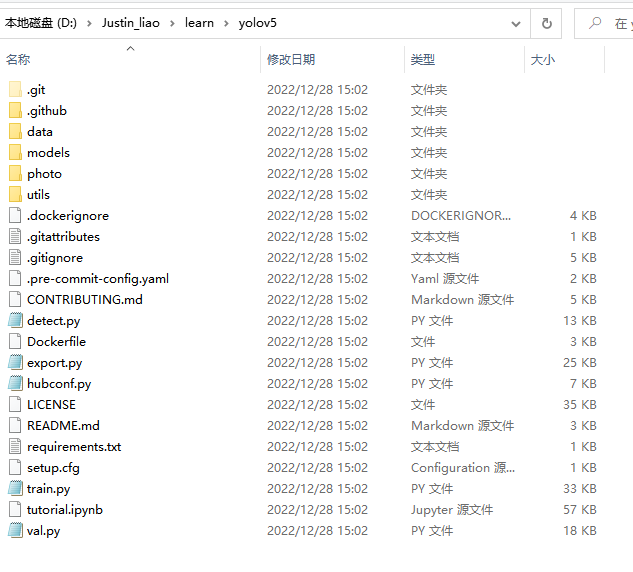

得到下图所示目录：

3.2 训练模型

切换到yolov5的工作目录，接下来以训练一个口罩检测模型为例进行说明。需要修改data/mask.yaml里面的train.txt和valid.txt的路径。

执行下列脚本训练算法模型：

python train.py --data mask.yaml --cfg yolov5s.yaml --weights "" --batch-size 64

开始训练模型，如下图所示：

关于算法精度结果可以查看./runs/train/results.csv获得。

3.3 在PC端进行模型预测

训练完毕后，在./runs/train/exp/weights/best.pt生成通过验证集测试的最好结果的模型。同时可以执行模型预测，初步评估模型的效果：

python detect.py --source data/images --weights ./runs/train/exp/weights/best.pt --conf 0.5

3.4 pt模型转换为onnx模型

算法部署到EASY-EAI-Nano需要转换为RKNN模型,而转换RKNN之前可以把模型先转换为ONNX模型，同时会生成best.anchors.txt：

python export.py --include onnx --rknpu RV1126 --weights ./runs/train/exp/weights/best.pt

生成如下图所示：

4. rknn-toolkit模型转换

4.1 rknn-toolkit模型转换环境搭建

onnx模型需要转换为rknn模型才能在EASY-EAI-Orin-nano运行，所以需要先搭建rknn-toolkit模型转换工具的环境。当然tensorflow、tensroflow lite、caffe、darknet等也是通过类似的方法进行模型转换，只是本教程onnx为例。

4.1.1 概述

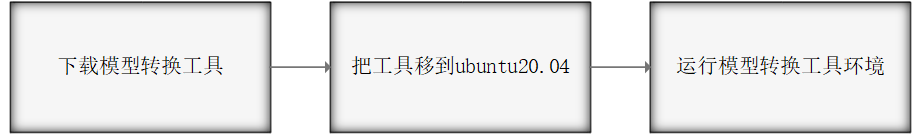

模型转换环境搭建流程如下所示：

4.1.2 下载模型转换工具

为了保证模型转换工具顺利运行，请下载网盘里“06.AI算法开发/01.rknn-toolkit2模型转换工具/rknn-toolkit2-v2.3.0/docker/rknn-toolkit2-v2.3.0-cp38-docker.tar.gz”。

网盘下载链接:https://pan.baidu.com/s/1J86chdq1klKFnpCO1RCcEA?pwd=1234提取码：1234

4.1.3 把工具移到ubuntu20.04

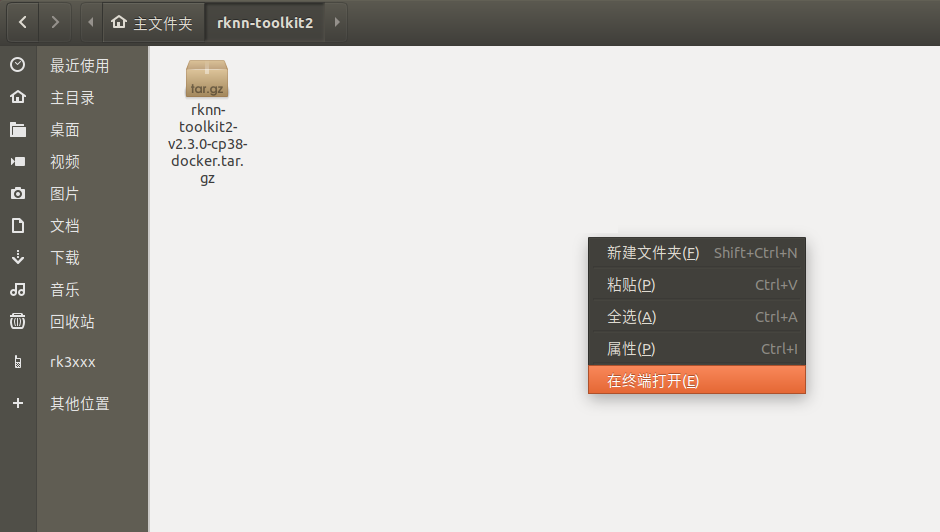

把下载完成的docker镜像移到我司的虚拟机ubuntu20.04的rknn-toolkit2目录,如下图所示：

4.1.4 运行模型转换工具环境

在该目录打开终端

执行以下指令加载模型转换工具docker镜像:

docker load --input rknn-toolkit2-v2.3.0-cp38-docker.tar.gz

执行以下指令进入镜像bash环境:

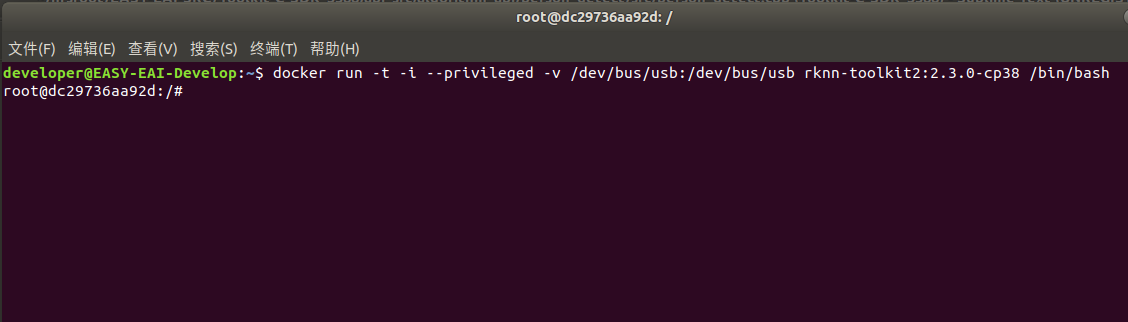

docker run -t -i --privileged -v /dev/bus/usb:/dev/bus/usb rknn-toolkit2:2.3.0-cp38 /bin/bash

现象如下图所示:

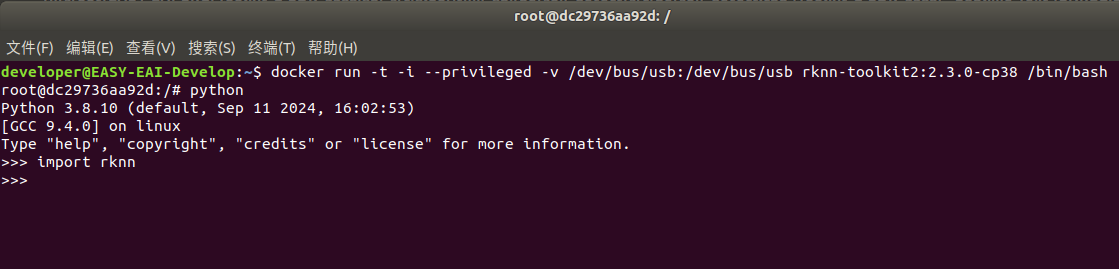

输入“python”加载python相关库，尝试加载rknn库，如下图环境测试成功:

至此，模型转换工具环境搭建完成。

4.2 型转换为RKNN

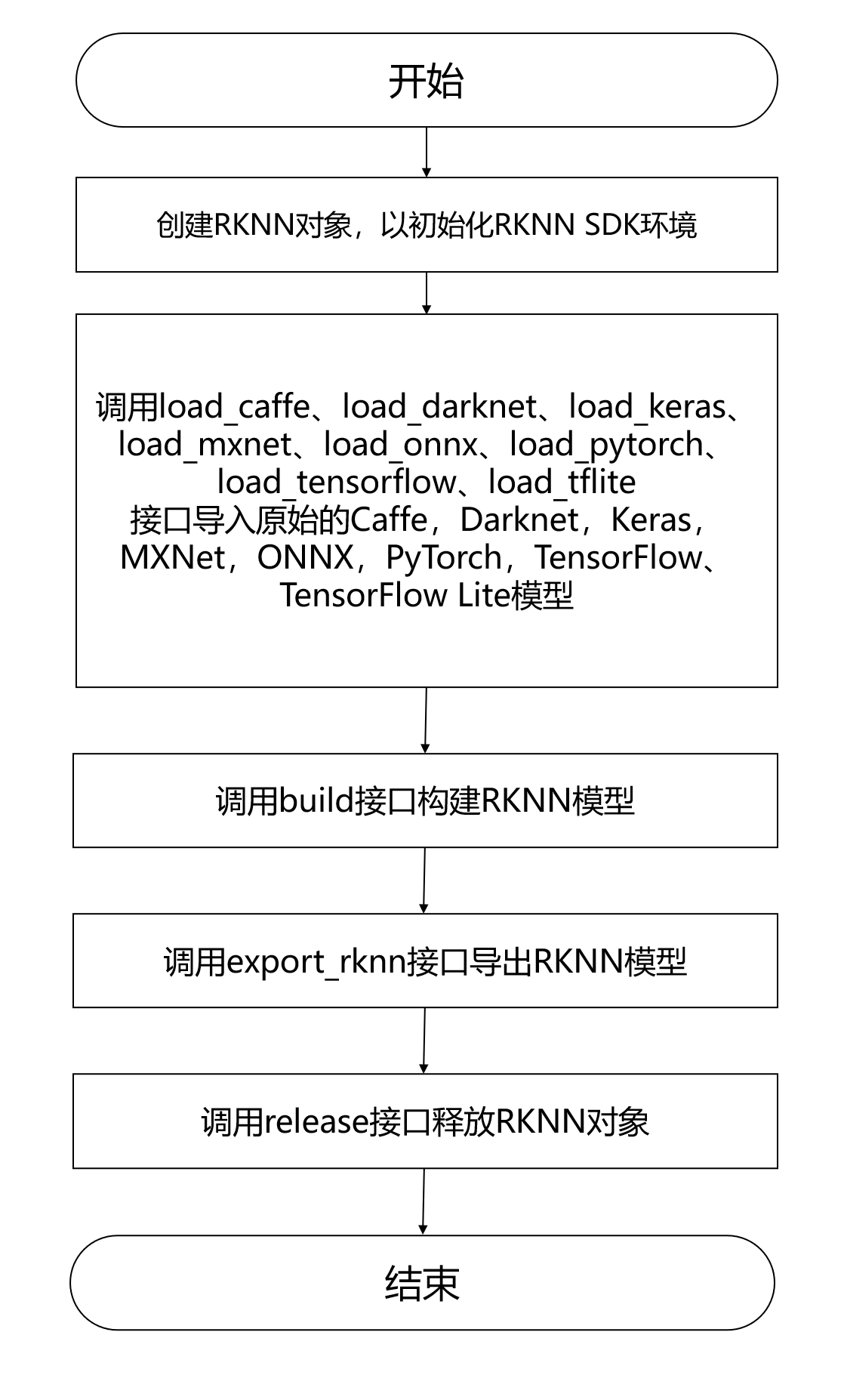

EASY-EAI-Orin-nano支持.rknn后缀的模型的评估及运行，对于常见的tensorflow、tensroflow lite、caffe、darknet、onnx和Pytorch模型都可以通过我们提供的 toolkit 工具将其转换至 rknn 模型，而对于其他框架训练出来的模型，也可以先将其转至 onnx 模型再转换为 rknn 模型。 模型转换操作流程入下图所示：

4.2.1 模型转换Demo下载

下载百度网盘链接：https://pan.baidu.com/s/1yWWn9JryiAOrSBNGWxuFMw?pwd=1234 提取码：1234。把 yolov5_model_convert.tar.bz2和quant_dataset.zip解压到虚拟机，如下图所示:

4.2.2 进入模型转换工具docker环境

执行以下指令把工作区域映射进docker镜像，其中/home/developer/rknn-toolkit2/model_convert为工作区域，/test为映射到docker镜像，/dev/bus/usb:/dev/bus/usb为映射usb到docker镜像：

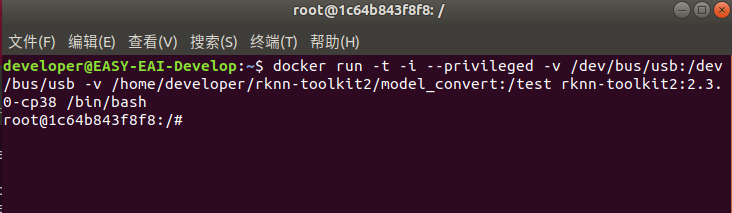

docker run -t -i --privileged -v /dev/bus/usb:/dev/bus/usb -v /home/developer/rknn-toolkit2/model_convert:/test rknn-toolkit2:2.3.0-cp38 /bin/bash

执行成功如下图所示:

4.2.3 模型转换Demo目录结构介绍

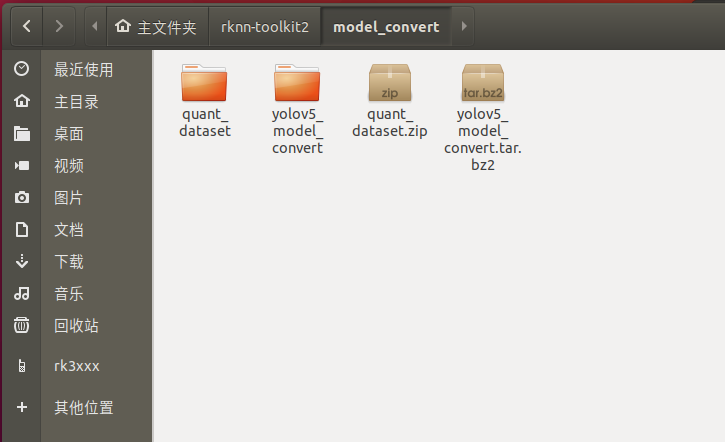

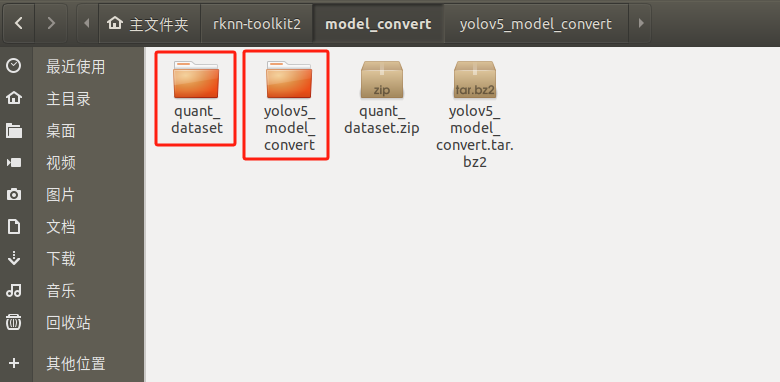

模型转换测试Demo由yolov5_model_convert和quant_dataset组成。yolov5_model_convert存放软件脚本，quant_dataset存放量化模型所需的数据。如下图所示:

yolov5_model_convert文件夹存放以下内容，如下图所示：

4.2.4 生成量化图片列表

在docker环境切换到模型转换工作目录:

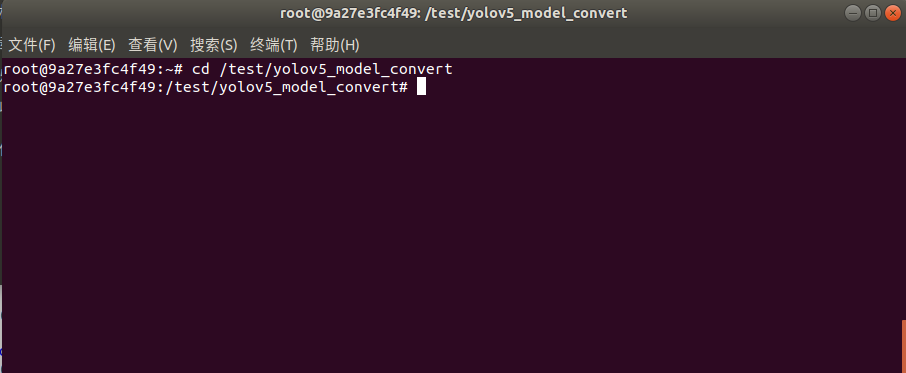

cd /test/yolov5_model_convert

如下图所示:

执行gen_list.py生成量化图片列表:

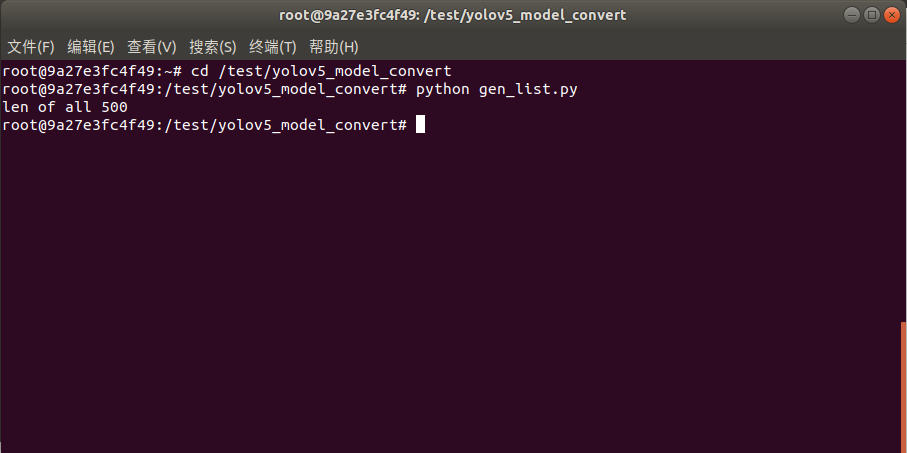

python gen_list.py

命令行现象如下图所示:

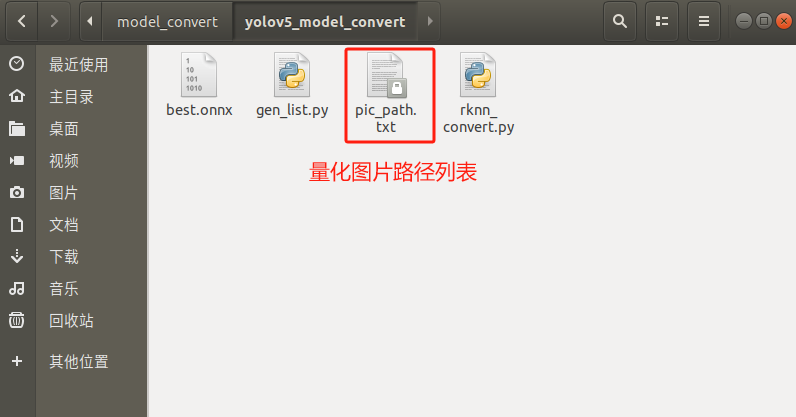

生成“量化图片列表”如下文件夹所示:

4.2.5 onnx模型转换为rknn模型

rknn_convert.py脚本默认进行int8量化操作，脚本代码清单如下所示：

import os
import urllib
import traceback
import time
import sys
import numpy as np
import cv2
from rknn.api import RKNN

ONNX_MODEL = 'best.onnx'
RKNN_MODEL = './bsd_person.rknn'
DATASET = './pic_path.txt'

QUANTIZE_ON = True



if __name__ == '__main__':

	# Create RKNN object
	rknn = RKNN(verbose=True)

	if not os.path.exists(ONNX_MODEL):
		print('model not exist')
		exit(-1)

	# pre-process config
	print('--> Config model')
	rknn.config(reorder_channel='0 1 2',
			    mean_values=[[0, 0, 0]],
			    std_values=[[255, 255, 255]],
			    optimization_level=3,
			    target_platform = 'rv1126',
			    output_optimize=1,
			    quantize_input_node=QUANTIZE_ON)
	print('done')

	# Load ONNX model
	print('--> Loading model')
	ret = rknn.load_onnx(model=ONNX_MODEL)
	if ret != 0:
		print('Load yolov5 failed!')
		exit(ret)
	print('done')

	# Build model
	print('--> Building model')
	ret = rknn.build(pre_compile=True,do_quantization=QUANTIZE_ON, dataset=DATASET)
	if ret != 0:
		print('Build yolov5 failed!')
		exit(ret)
	print('done')

	# Export RKNN model
	print('--> Export RKNN model')
	ret = rknn.export_rknn(RKNN_MODEL)
	if ret != 0:
		print('Export yolov5rknn failed!')
		exit(ret)
	print('done')

把onnx模型best.onnx放到yolov5_model_convert目录，并执行rknn_convert.py脚本进行模型转换：

python rknn_convert.py

生成模型如下图所示，此模型可以在rknn环境和EASY EAI Orin nano环境运行：

5. 模型部署示例

5.1 模型部署示例介绍

本小节展示yolov5模型的在EASY EAI Orin nano的部署过程，该模型仅经过简单训练供示例使用，不保证模型精度。

5.2 源码下载以及例程编译

下载yolov5 C Demo示例文件。

百度网盘链接: (https://pan.baidu.com/s/1adoQOIsm1C5GIxeh0UnK5g?pwd=1234提取码：1234)。

下载程序包移至ubuntu环境后，执行以下指令解压：

tar -xvf yolov5_detect_C_demo.tar.bz2

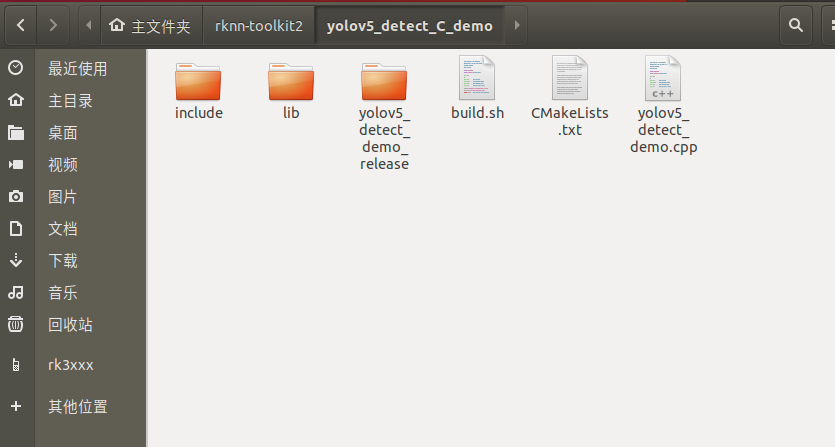

下载解压后如下图所示:

通过adb接口连接EASY-EAI-Orin-nano,，连接方式如下图所示:

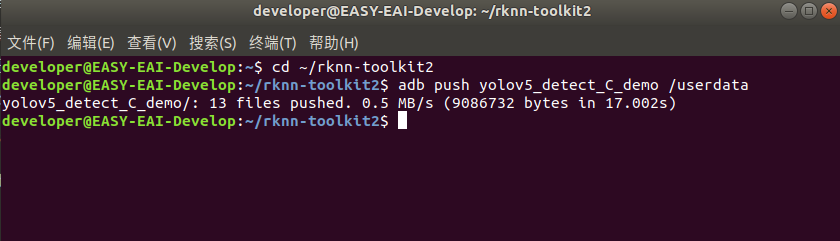

接下来需要通过adb把源码传输到板卡上，先切换目录然后执行以下指令：

cd ~/rknn-toolkit2
adb push yolov5_detect_C_demo /userdata

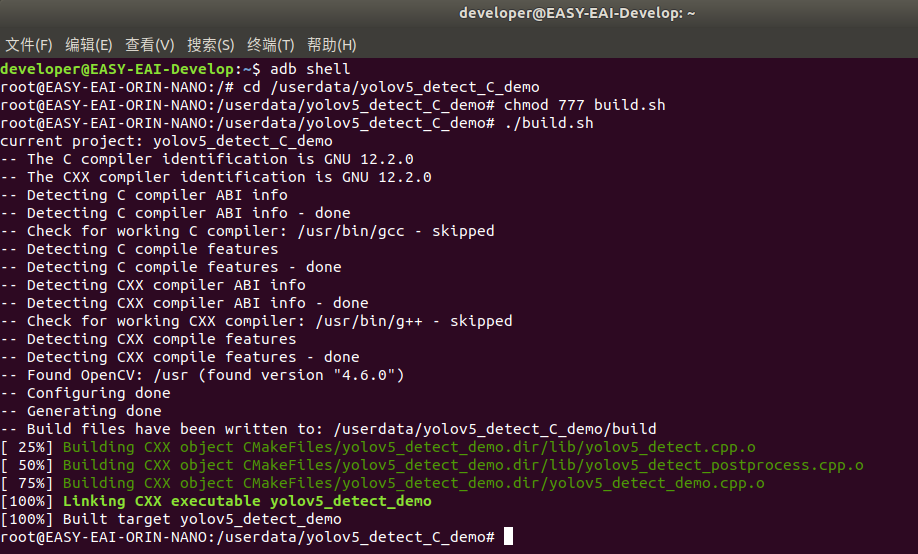

登录到板子切换到例程目录执行编译操作：

adb shell
cd /userdata/yolov5_detect_C_demo
chmod 777 build.sh
./build.sh

5.3 在开发板执行yolov5 目标检测算法

编译成功后切换到可执行程序目录，如下所示：

 cd  /userdata/yolov5_detect_C_demo/yolov5_detect_demo_release

运行例程命令如下所示：

chmod 777 yolov5_detect_demo
./yolov5_detect_demo

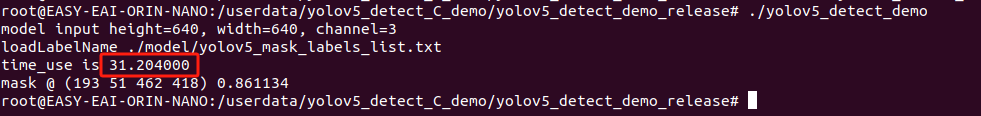

执行结果如下图所示,算法执行时间为31ms：

退出板卡环境，取回测试图片:

exit
adb pull /userdata/yolov5_detect_C_demo/yolov5_detect_demo_release/result.jpg .

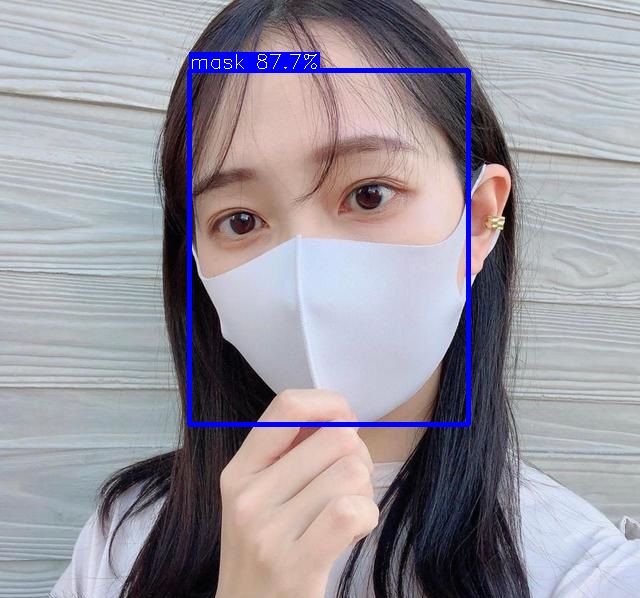

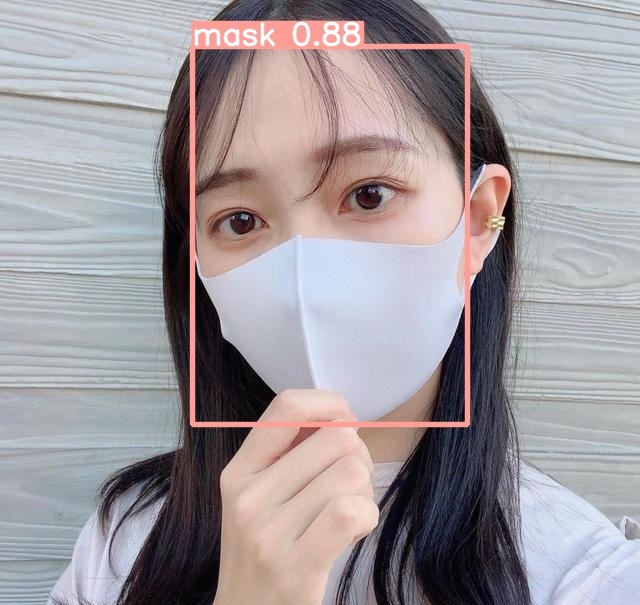

测试结果如下图所示:

至此，yolov5目标检测例程已成功在板卡运行。
