FCO5L02700033HDY00：27MHz差分晶体振荡器在光纤通信模

一、应用背景：光通信系统对时钟源的严苛要求

在现代高速光纤通信设备中（如SFP、SFP+、QSFP模块），系统的数据完整性严重依赖于参考时钟源的稳定性与低抖动性能。SerDes（串并转换器）和CDR（时钟数据恢复）模块需要一个精准的差分晶体振荡器，以确保高速信号传输过程中不产生码间干扰和误码。27MHz作为通信领域常用的基础频率，广泛用于这些模块中。

二、产品介绍：FCO5L02700033HDY00核心特点

FCom富士晶振推出的FCO5L02700033HDY00是一款高性能差分晶体振荡器，具备以下技术优势：

• 输出频率：27.000 MHz
• 输出类型：HCSL差分信号，适配SerDes/CDR输入
• 频率稳定度：±25ppm（总偏差）
• 相位抖动：典型值0.3ps RMS（12kHz~20MHz）
• 封装尺寸：5032（5.0×3.2mm），标准6引脚封装
• 工作温度：-40℃至+85℃，支持工业/通信级应用
• 控制功能：Tri-State输出控制，便于模块休眠设计

该晶振特别适合高速光通信链路中的参考时钟使用场景，可大幅提升系统的时钟稳定性、数据传输效率及误码率控制能力。

三、系统集成方式

1. 应用系统框图概览

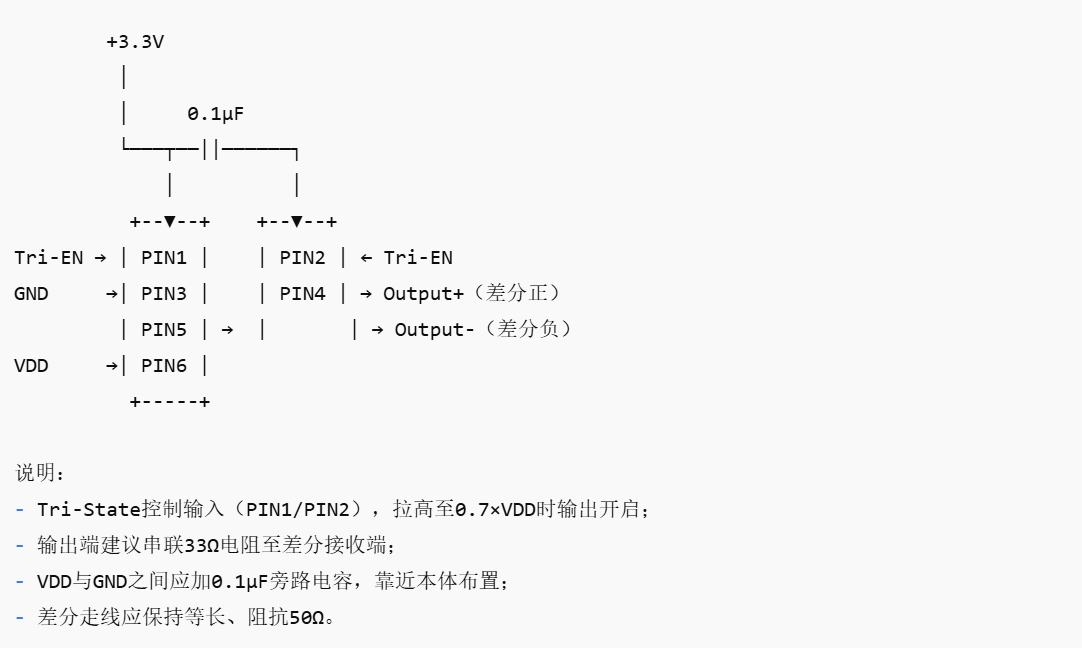

2. 推荐连接方式（简化电路图）

四、典型配套芯片推荐

FCO5L02700033HDY00与上述芯片配套使用，能够大幅提升光通信模块时钟链路的抗干扰能力与系统鲁棒性。

五、使用注意事项

为获得最佳性能，建议在PCB布局与系统设计中注意以下几点：

1. 电源隔离设计：建议使用独立LDO或滤波电路为晶振供电，减少高频噪声干扰；
2. 布线对称性：差分输出需保持等长布线，匹配阻抗控制在50Ω范围内；
3. 靠近主芯片布置：晶振应贴近PHY/CDR/FPGA放置，减少时钟传输路径；
4. 焊接工艺控制：符合260℃回流峰值温度，焊接时间建议小于10秒；
5. 存储与防潮：未贴装器件应干燥密封保存，如暴露空气时间超过24小时需除湿处理。

六、总结

FCO5L02700033HDY00是一款专为光纤通信系统设计的27MHz差分晶体振荡器，具备HCSL差分输出、工业级温度范围、低相位抖动和高频率稳定性，广泛应用于SFP/SFP+/QSFP光模块、通信主板、CDR/SerDes系统、网络交换设备等领域。该产品在精准同步、低误码率、系统节能等方面表现出色，是通信行业差分时钟应用的不二之选。

借助FCom富士晶振在高性能晶体振荡器技术上的深耕积累，FCO5L02700033HDY00将为您打造更高可靠性的高速光通信解决方案。
