国产！瑞芯微RK3506 3核ARM+Cortex-A7 + ARM Cortex-M0 工业

评估板简介

创龙科技TL3506-EVM是一款基于瑞芯微RK3506J/RK3506B处理器设计的3核ARM Cortex-A7 + ARM Cortex-M0国产工业评估板，主频高达1.5GHz。评估板由核心板和评估底板组成，核心板CPU、ROM、RAM、电源、晶振等所有元器件均采用国产工业级方案，国产化率100%。同时，评估底板大部分元器件亦采用国产工业级方案，国产化率约为99%（按元器件数量占比，数据仅供参考）。核心板经过专业的PCB Layout和高低温测试验证，支持选配屏蔽罩，质量稳定可靠，可满足各种工业应用环境要求。

评估板接口资源丰富，引出2路Ethernet、3路USB2.0、2路CAN-FD、RS485、RS232等通信接口，同时引出LVDS OUT、MIPI DSI、HDMI OUT、TFT LCD、HP OUT/MIC IN等音视频多媒体接口。评估板板载WiFi模块，支持选配4G模块、PLP断电保护模块，并可选配外壳直接应用于工业现场，方便用户快速进行产品方案评估与技术预研。

典型应用领域

工业HMI

工业PLC

电力DTU

户用储能EMS/BMS

物联网网关

动环监测系统

软硬件参数

硬件框图

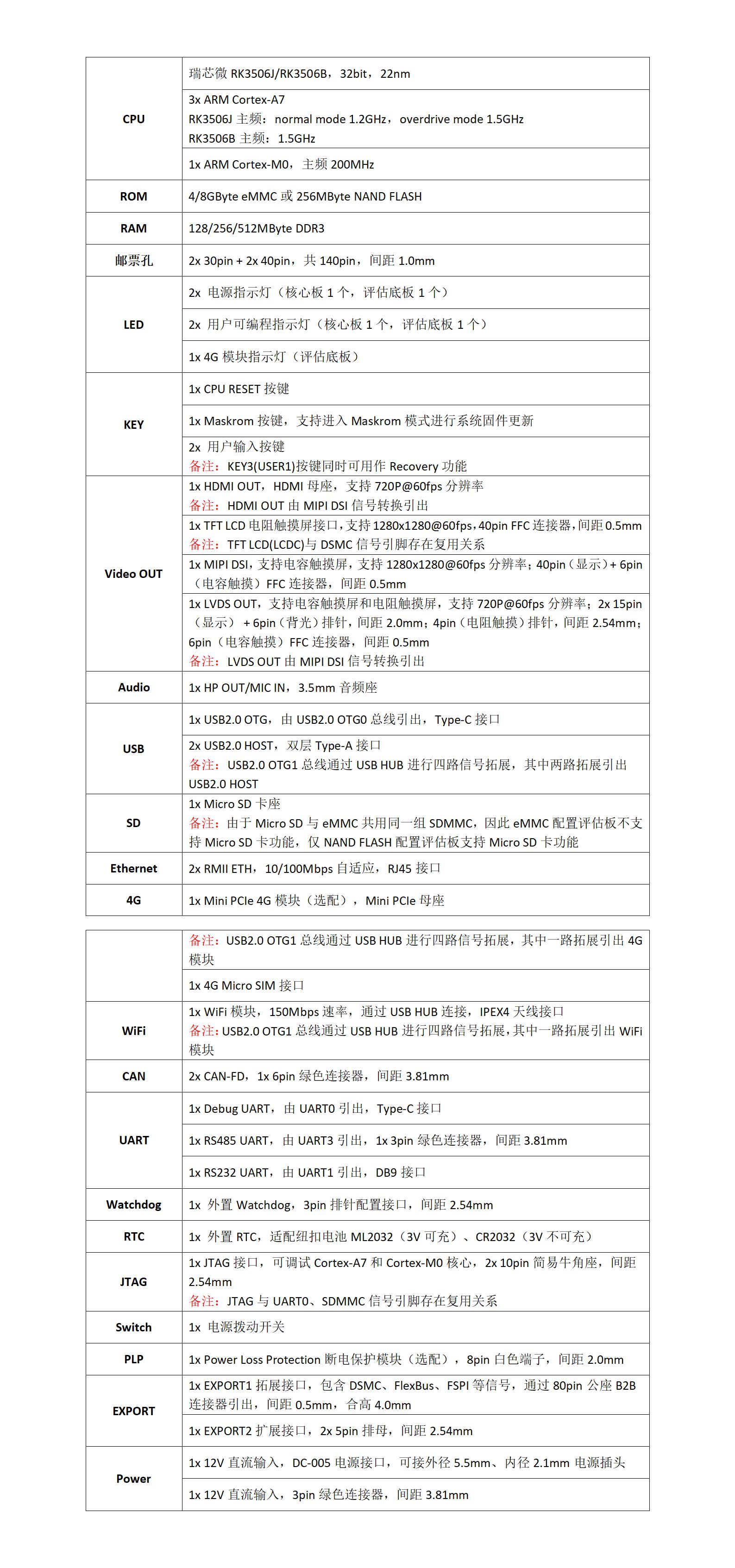

硬件参数

表 1

备注：部分硬件接口资源存在复用关系。

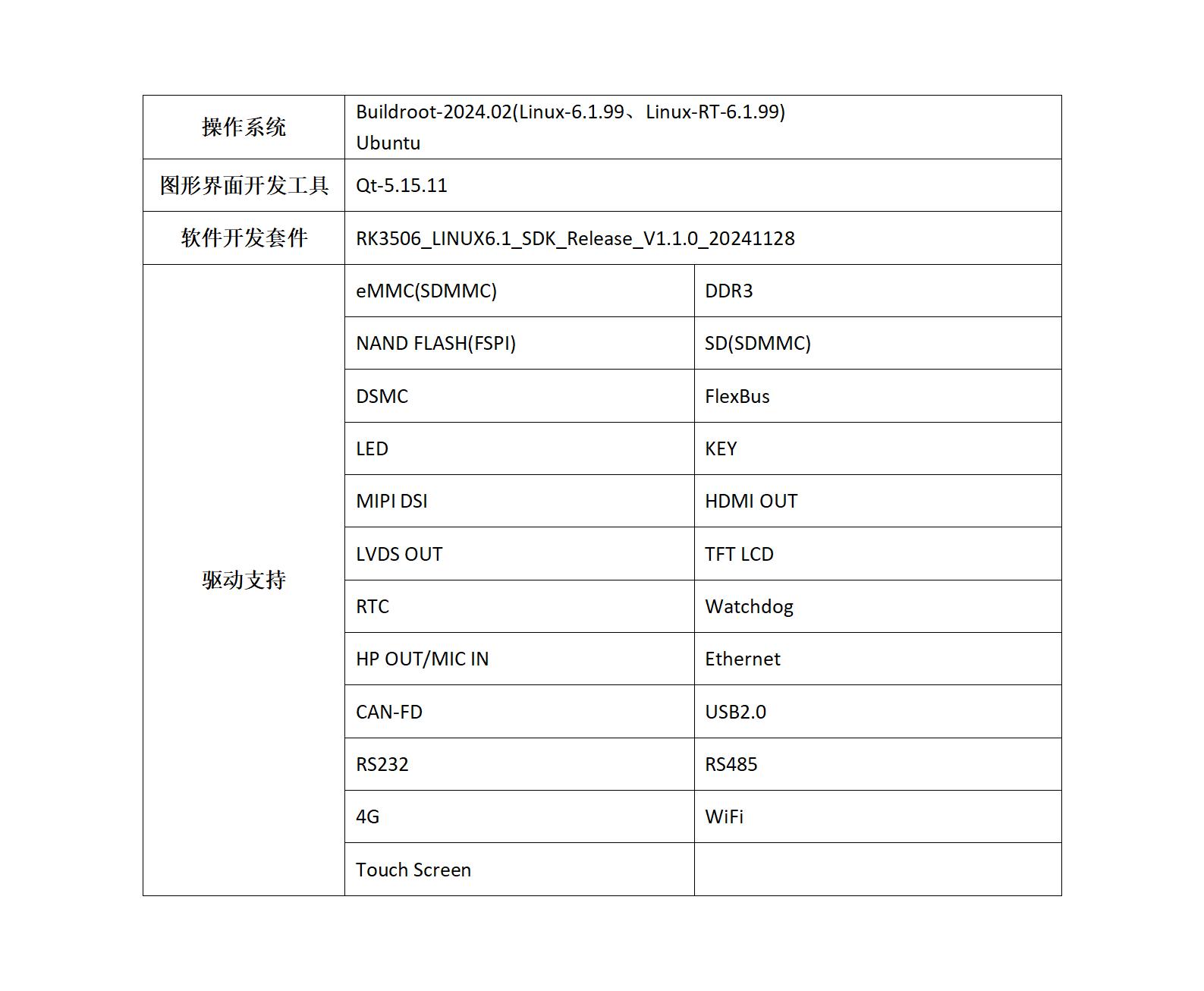

软件参数

表 2

开发资料

（1）提供核心板引脚定义、核心板3D图形文件、可编辑底板原理图、可编辑底板PCB、芯片Datasheet，协助国产元器件方案选型，缩短硬件设计周期；

（2）提供系统固化镜像、文件系统镜像、内核驱动源码，以及丰富的Demo程序；

（3）提供完整的平台开发包、入门教程，节省软件整理时间，让应用开发更简单；

（4）提供详细的ARM + FPGA异构多核架构通信教程，解决ARM + FPGA异构多核开发瓶颈。

开发案例主要包括：

Linux、Linux-RT、Qt、LVGL应用开发案例

Ubuntu操作系统演示案例

Linux + RT-Thread/Baremetal AMP开发案例

Cortex-A7与Cortex-M0核间通信案例

Docker容器技术、B码授时、MQTT通信协议演示案例

4G/WiFi开发案例

IgH EtherCAT开发案例

多通道AD采集案例

基于DSMC、FlexBus的ARM + FPGA通信案例

备注：部分案例现阶段可能暂未发布，具体案例发布详情请咨询我司相关销售人员。

电气特性

工作环境

表 3

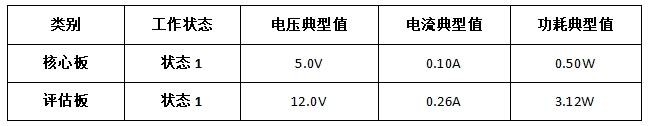

功耗测试

表 4

备注：功耗基于TL3506-EVM评估板（CPU为RK3506J，ARM Cortex-A7主频为1.2GHz）运行Buildroot系统，在自然散热状态下测得。测试数据与具体应用场景有关，仅供参考。

状态1：系统启动，评估板不接入其他外接模块，不执行程序。

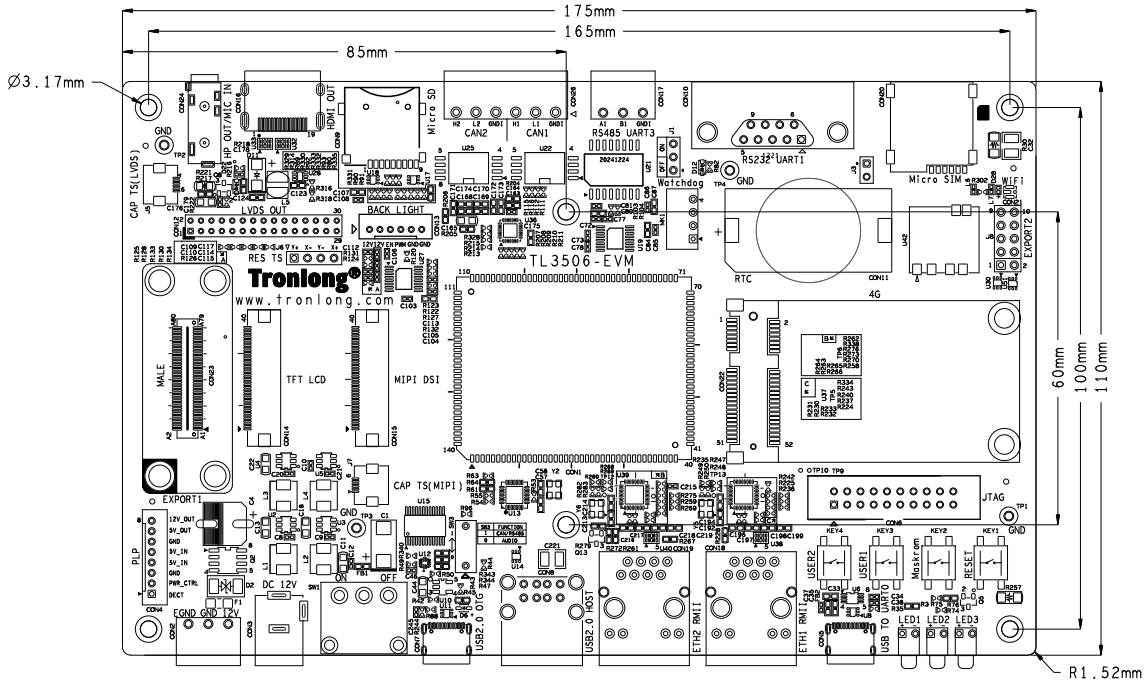

机械尺寸

表 5

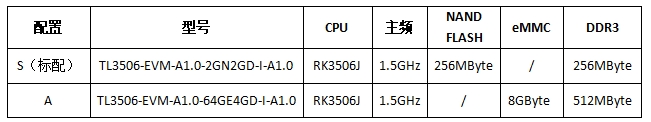

产品型号

表 6

备注：标配为TL3506-EVM-A1.0-2GN2GD-I-A1.0，其他型号请与相关销售人员联系。

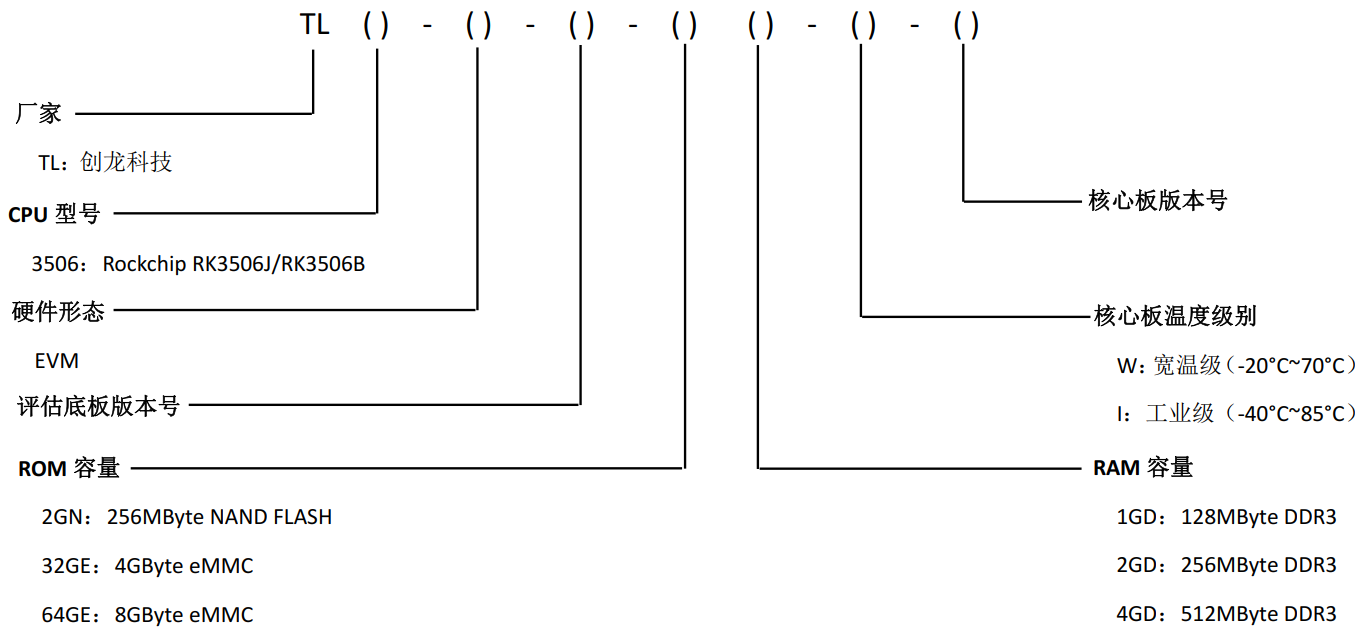

型号参数解释

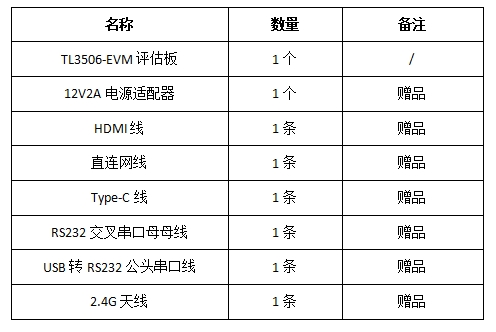

评估板套件清单

表 7

技术服务

（1）协助底板设计和测试，减少硬件设计失误；

（2）协助解决按照用户手册操作出现的异常问题；

（3）协助产品故障判定；

（4）协助正确编译与运行所提供的源代码；

（5）协助进行产品二次开发。

技术培训 想了解更多资料，可前往创龙科技官网或微信公众号。
