【北京迅为】itop-3568 开发板openharmony鸿蒙烧写及

瑞芯微RK3568芯片是一款定位中高端的通用型SOC，采用22nm制程工艺，搭载一颗四核Cortex-A55处理器和Mali G52 2EE图形处理器。RK3568支持4K解码和1080P编码，支持SATA/PCIE/USB3.0外围接口。RK3568内置独立NPU，可用于轻量级人工智能应用。RK3568支持安卓11和linux系统，主要面向物联网网关、NVR存储、工控平板、工业检测、工控盒、卡拉OK、云终端、车载中控等行业。

​

【本文摘自】【北京迅为】itop-3568开发板openharmony鸿蒙烧写及测试手册

【相关视频】OpenHarmony学习开发系列教程（第1期 北向基础篇一）

OpenHarmony学习开发系列教程（第2期 南向基础篇一）

目录

第1章 体验OpenHarmony—烧写镜像

1.1安装驱动

1.2硬件连接

1.3 烧写镜像

第1章 体验OpenHarmony—烧写镜像

1.1安装驱动

在烧写镜像之前首先需要安装RKTool驱动。

RKTool驱动在网盘资料“iTOP-3568开发板\01_【iTOP-RK3568开发板】基础资料\02_iTOP-RK3568开发板烧写工具及驱动”路径下。

驱动如下图所示：

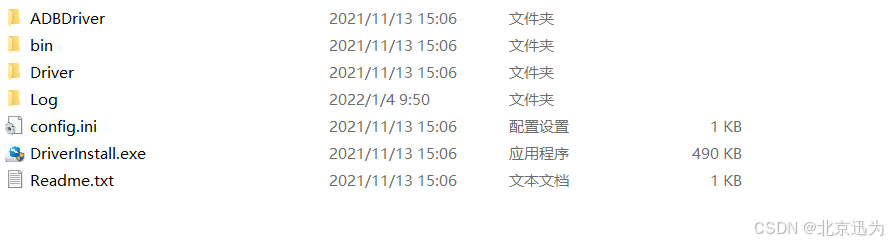

解压缩后，进入文件夹，如下图所示：

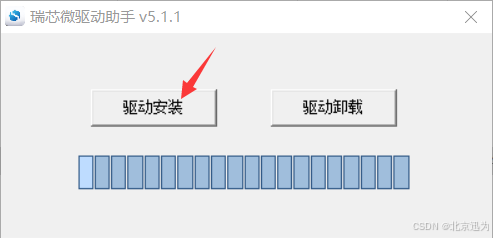

点击“DriverInstall.exe”，如下图所示：

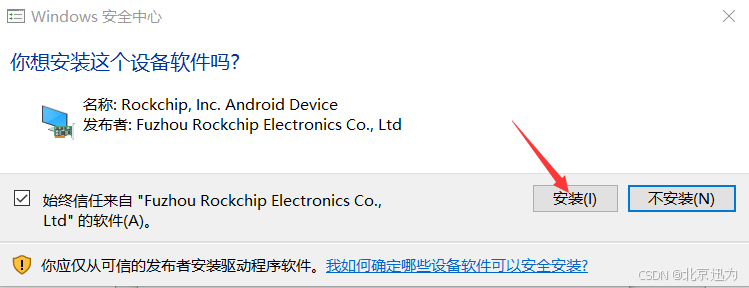

如果出现提示，选择安装，如下图所示：

驱动安装成功。

1.2硬件连接

参考《01_【北京迅为】itop-rk3568开发板快速启动手册【底板v1.7版】v1.0.pdf》手册进行硬件连接。

1.3烧写镜像

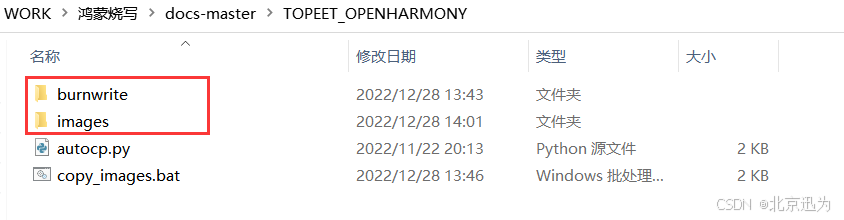

首先拷贝烧写器TOPEET_OPENHARMONY.zip（烧写器在光盘资料“iTOP-3568开发板\01_【iTOP-RK3568开发板】基础资料\02_iTOP-RK3568开发板烧写工具及驱动\TOPEET_OPENHARMONY.zip”）的压缩包到windows的任意路径，然后解压压缩包会得到TOPEET_OPENHARMONY文件夹，进入此文件夹，如下图所示，images下面放置鸿蒙的镜像文件，burnwrite\windows目录下存放烧写器。

鸿蒙镜像在网盘资料“iTOP-3568开发板\01_【iTOP-RK3568开发板】基础资料\09_iTOP-RK3568开发板OpenHarmony镜像\01_社区版本_V3.2”目录下。将对应屏幕的鸿蒙镜像zip文件下载下来，解压生成image文件夹，接着替换烧写器中的images文件夹，然后进入burnwrite\windows目录下，点击RKDevTool.exe打开烧写器，如下图所示：

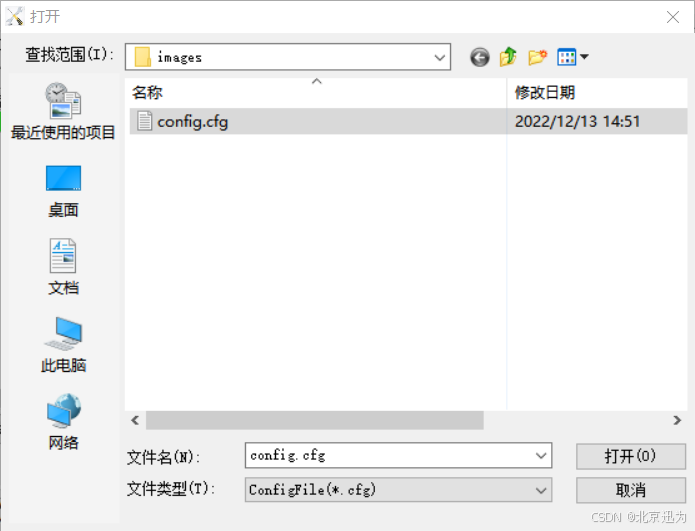

然后将鼠标移动到烧写器界面，点击鼠标右键“导入配置”，然后选择image文件夹中的

config.cfg，如下所示：

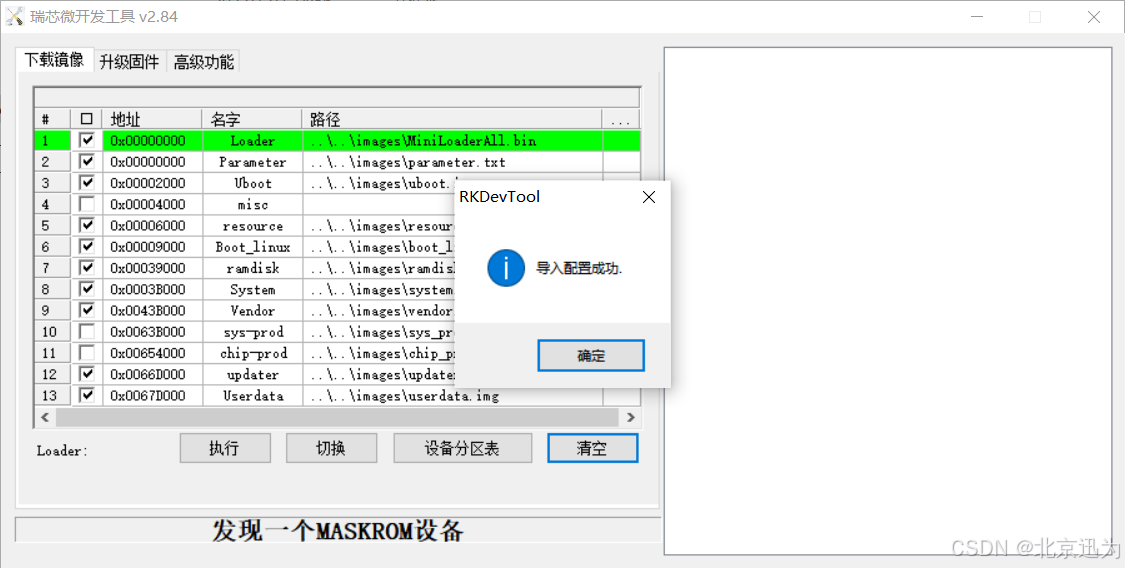

导入成功之后如下图所示：

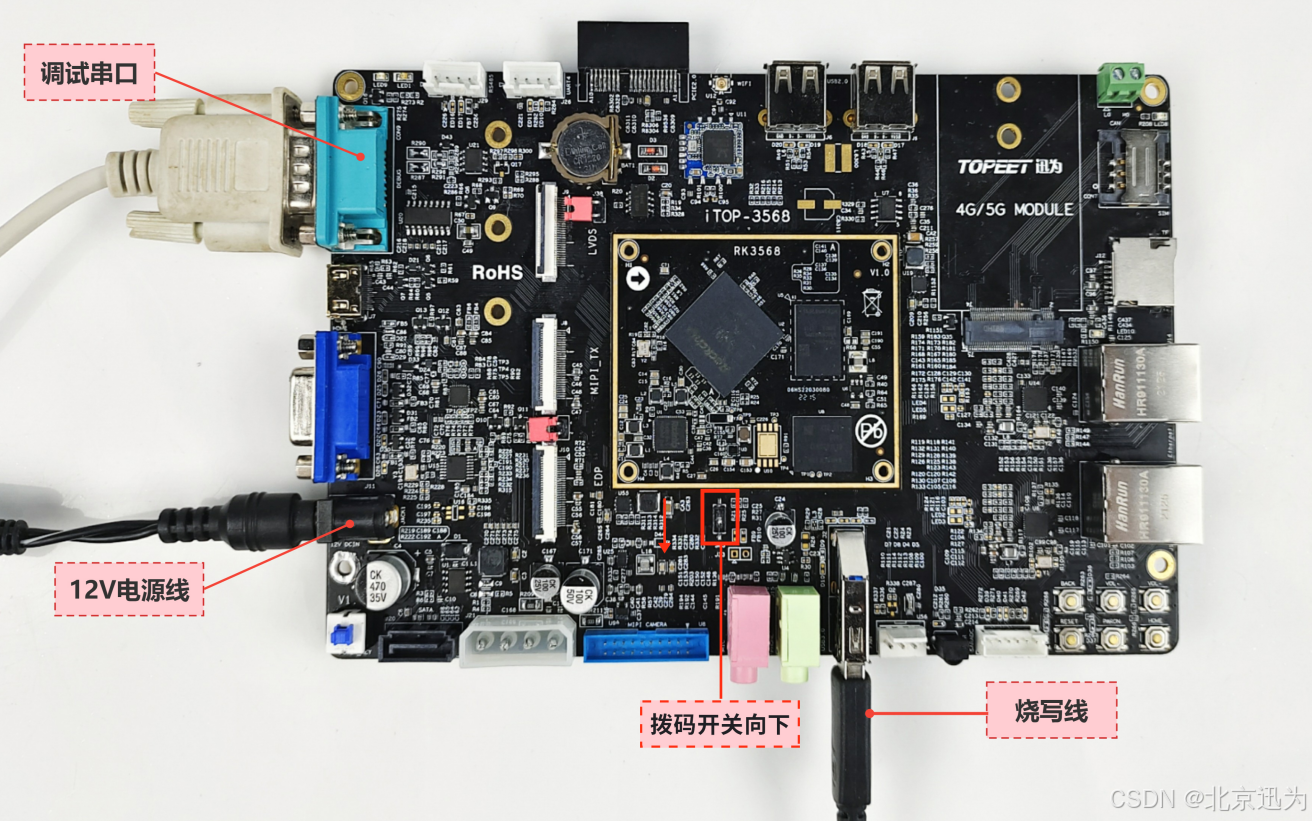

配置好烧写器后，开始连接开发板硬件，插上12V电源，连接双头usb烧写线（usb烧写线另一端连接到电脑的usb口上）和调试串口。注意！如下图所示的拨码开关向下拨码，切换usb3.0为otg烧写模式。硬件连接如下图所示：

硬件连接好以后，按住开发板底板的音量+按键，按住不要松开，然后在按下开发板的电源按键启动开发板，此时烧写工具会提示发现新设备，就可以松开音量+按键了。

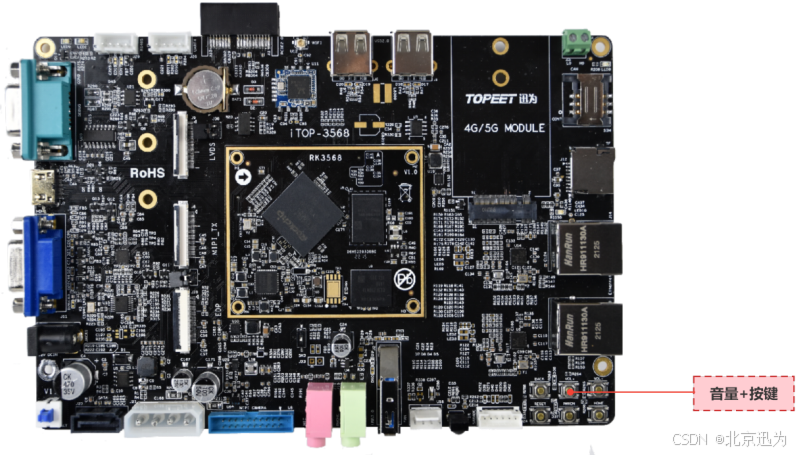

音量+按键如下图所示：

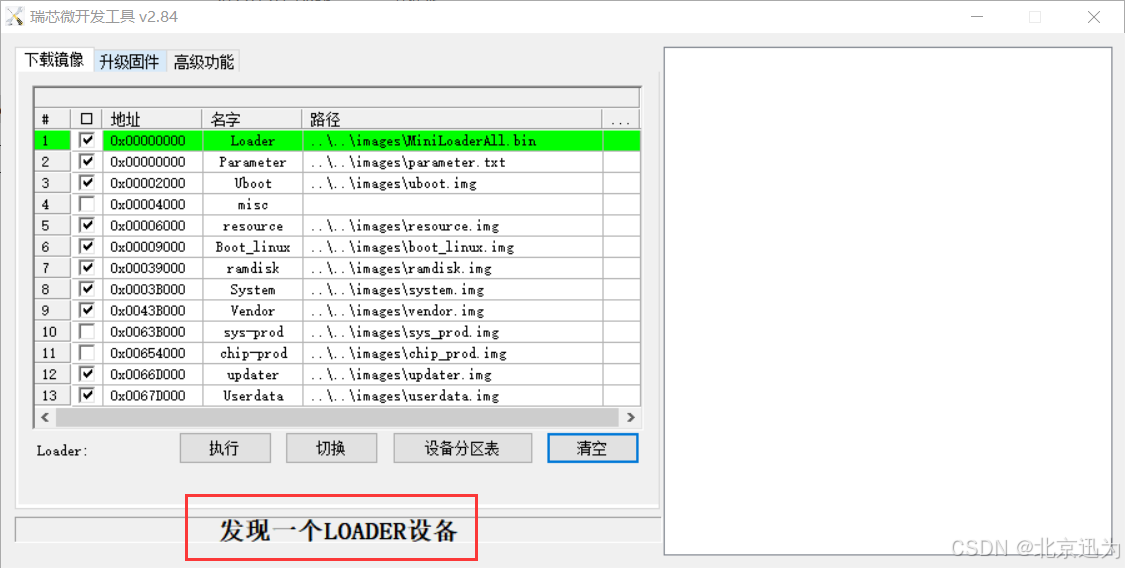

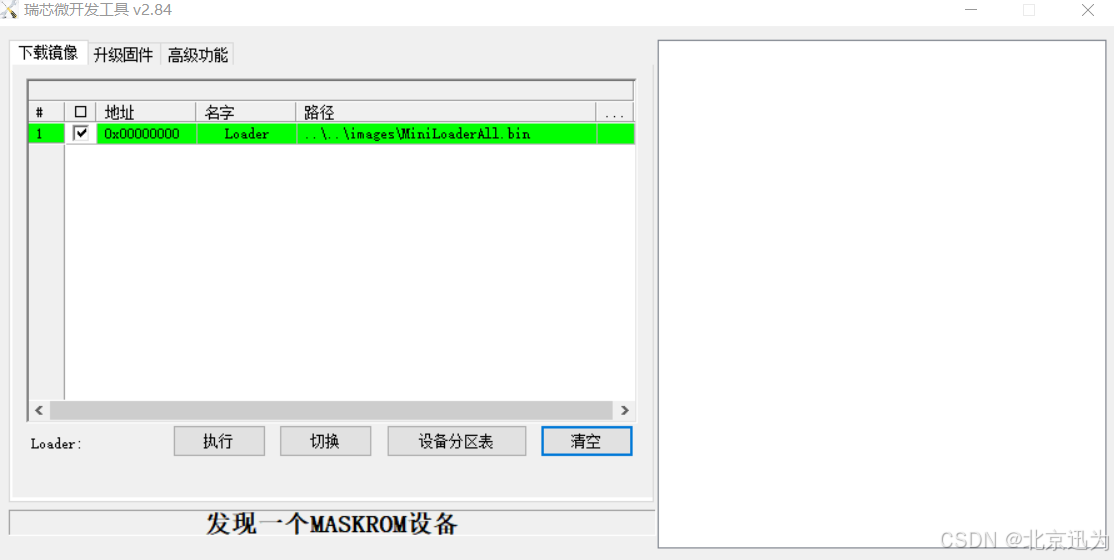

识别成功如下图所示：

注意：

如果您的烧写工具没有发现设备，可以关闭烧写工具，再重新打开一遍烧写工具，然后重复上面的上电步骤。

如果电脑有打开虚拟机软件，有可能被虚拟机软件识别导致烧写器不能识别。此时需要关闭虚拟机

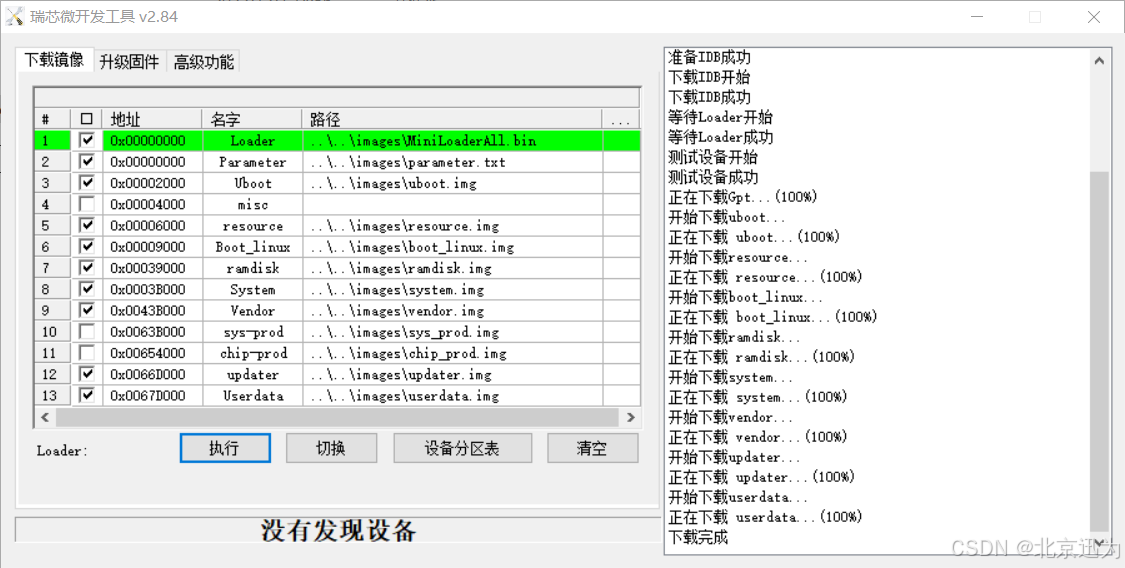

识别成loader或者maskrom设备以后，点击“升级”，即可开始升级镜像。烧写过程中，烧写工具右面会有对应的打印信息，如下图所示：

下载完成之后，开发板会自动重启，稍等片刻，屏幕显示进入鸿蒙系统桌面。
