恩智浦eIQ Time Series Studio 工具使用攻略(四)-数据导

eIQ Time Series Studio又和大家见面啦！

之前已经对Time Series Studio-"Home界面"，"工程创建"，"输入文件格式"做过了介绍，本期来到“Dataset"模块。"Dataset"模块用于"Projects"设置完成后导入用户数据，该模块包括数据有效性检查和数据可视化。

下面将分别介绍"异常检测", "分类","回归"的数据集输入：

对于异常检测项目，必须导入两类数据文件：正常数据和异常数据文件。每个类必须加载至少一个数据文件。在异常检测算法中，分别点击“Normal"和"Anomaly"后的""按键进入数据加载界面：

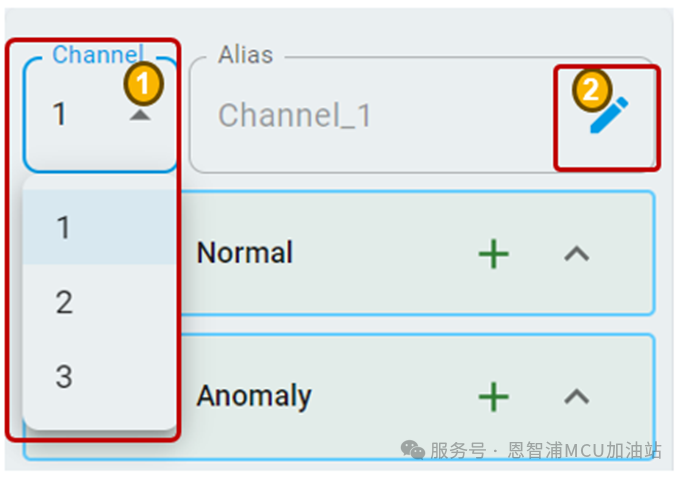

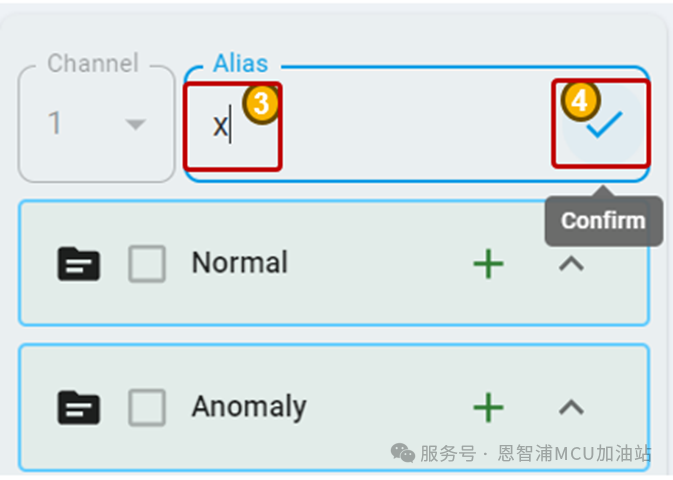

如果数据为多通道，可选择通道，点击红色框里的蓝色笔，分别为不同的通道取别名(可选)：

对于分类项目，必须导入 n (n>=2) 类数据文件，每个类必须至少加载一个数据文件，依次选择“Class”类别，然后点击右侧""按键进入数据加载界面，直到所有的“class”类别数据加载完毕：

同时，还可点击""按键左侧的蓝色画笔，为不同的"class"重命名。

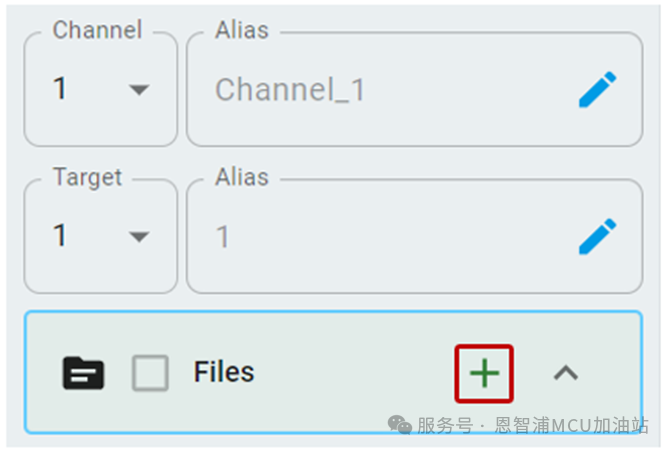

回归项目的预测目标是连续值。因此，可将不同的数据放入一个文件中（也可以拆分成多个无类别的文件），然后点击图示中红色方框内的“”按键进入数据加载界面：

同时，还可以参考为不同通道数据重命名的方法为不同的"Target"重命名。

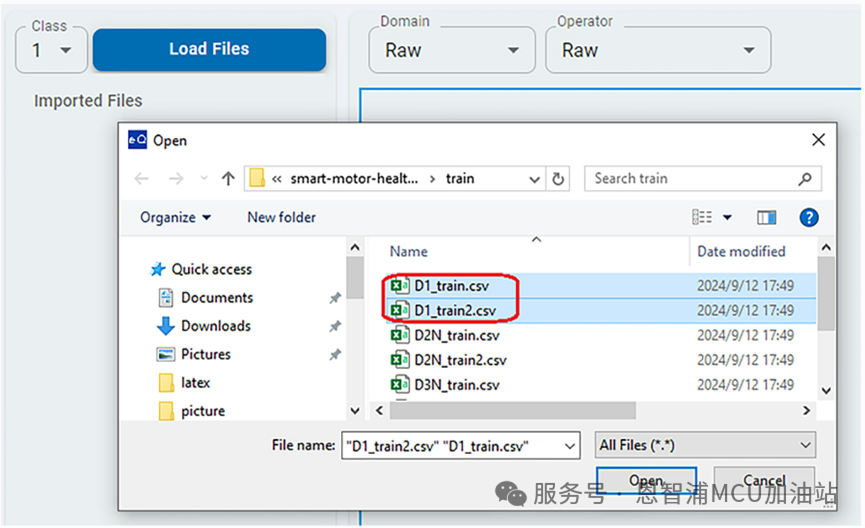

数据选择 1. 点击""后，弹出数据文件选择框，选择文件路径并加载数据，文件加载器支持多个文件的选择：

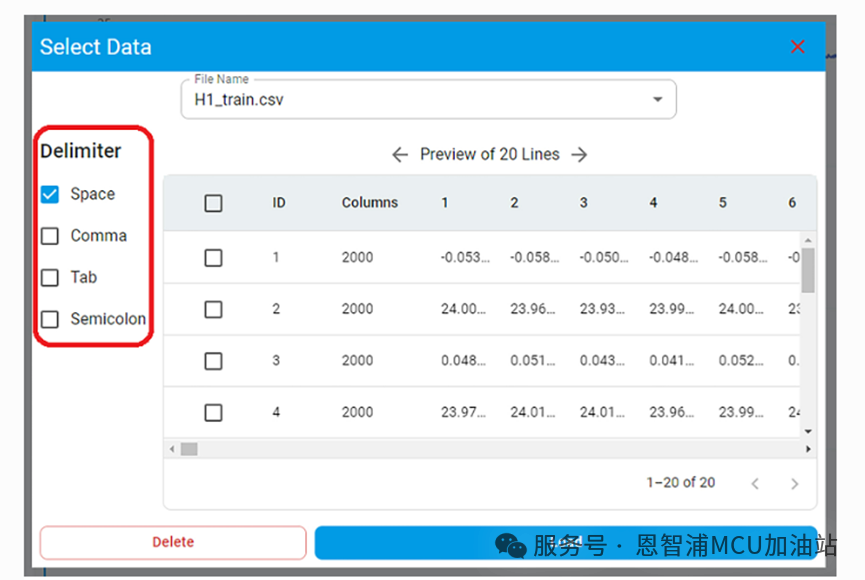

2. 选择数据文件并加载数据后，出现预览界面，左侧是分隔符选择面板，右侧是数据显示面板。默认分隔符是空格。如果使用其他分隔符，请在分隔符选择面板中选择:

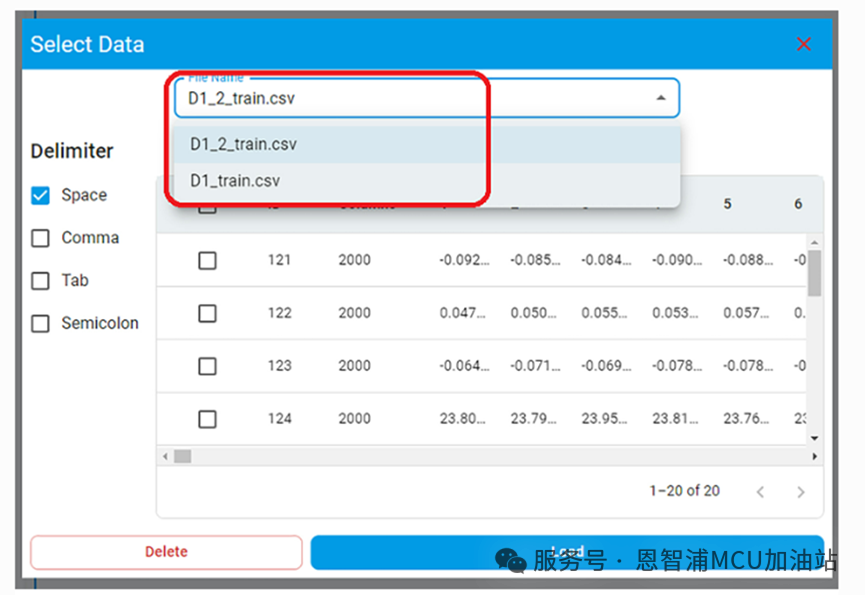

3. 如果同时加载多个文件，则必须从文件列表中选择要预览的文件：

4.如果需要在预览面板中删除数据行，请选中要删除的行并单击“Delete”按键，选定的行将被删除：

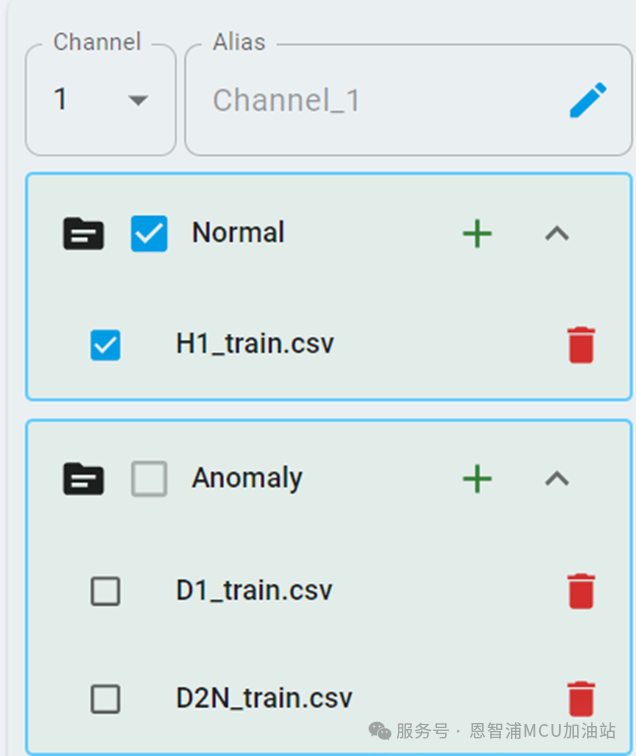

5. 要加载预览面板中的数据文件，请单击“Load”按钮。加载的数据文件将显示在导入文件列表中(以异常检测为例)：

数据可视化

数据文件配置并加载完成后，将会显示数据预览界面。数据文件的图形显示在右侧面板中。 工具提供了一个数据可视化工具集，使用户能够查看数据在原始域、时域、统计域和频谱域的特征。

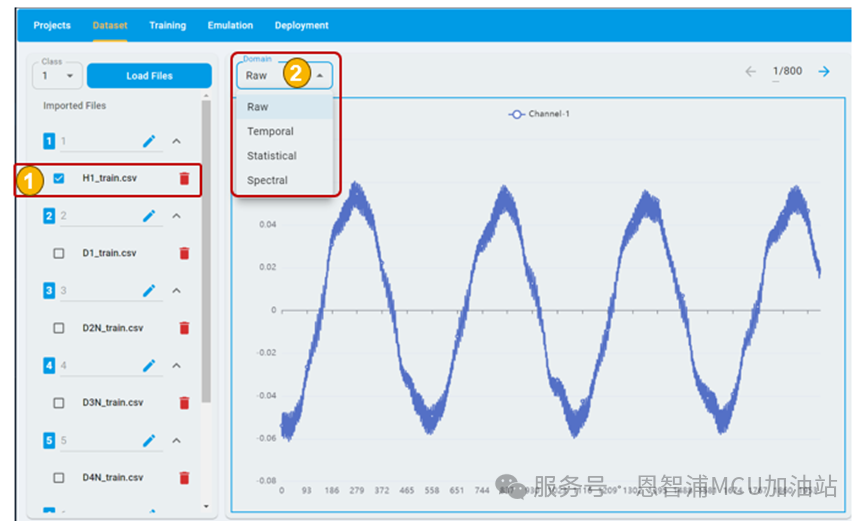

从下面文件列表中选择一个文件显示并选择查看域：

注：在“数据可视化”中，如果数据具有多个通道，每个通道的图形都会被单独绘制

3.1 原始数据

以"Smart Motor Health"作为示例，该数据只包含一个电流数据通道。

可视化面板中包含哪些信息？

X轴表示样本号。您可以看到每个样本包含2000个数据点

Y轴表示每个数据点的值。如果数据包含多个通道，Y轴将被重新缩放以适应数据范围

该图表仅包含一个通道，如果加载了更多通道，则每个通道以不同的颜色显示

在右上角，有一个数据前进/后退按键，用于快速跳转和检查数据

可以单击全屏按钮以全屏模式显示图形（可选）

3.2 时域

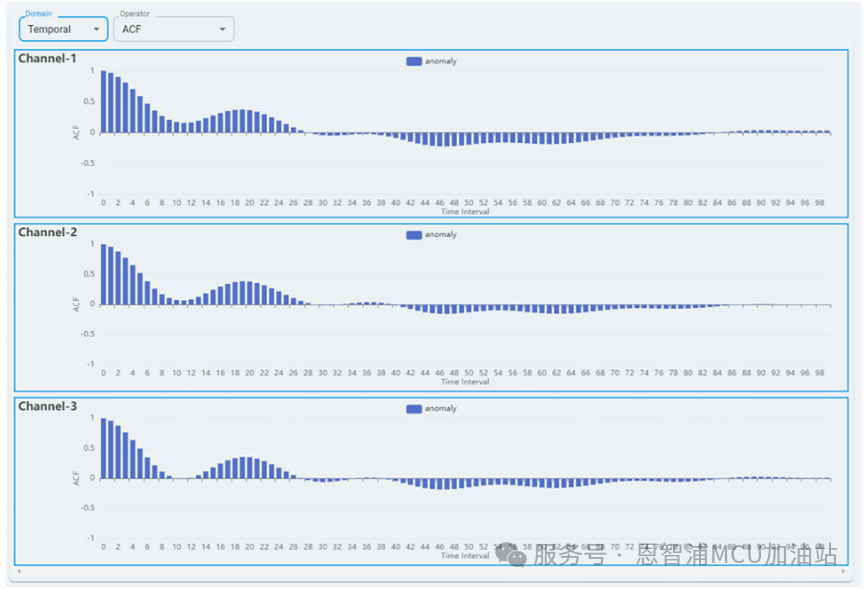

这是一个具有X,Y和Z轴三通道的加速度传感器的示例。以下是时域的概述：

可视化面板中包含哪些信息？

X、Y和Z轴的三个通道数据分别用通道0、通道1和通道2表示

最多显示100个样本数据。每个点代表时域的提取特征

时域仅显示ACF和PACF特征，未来将支持更多

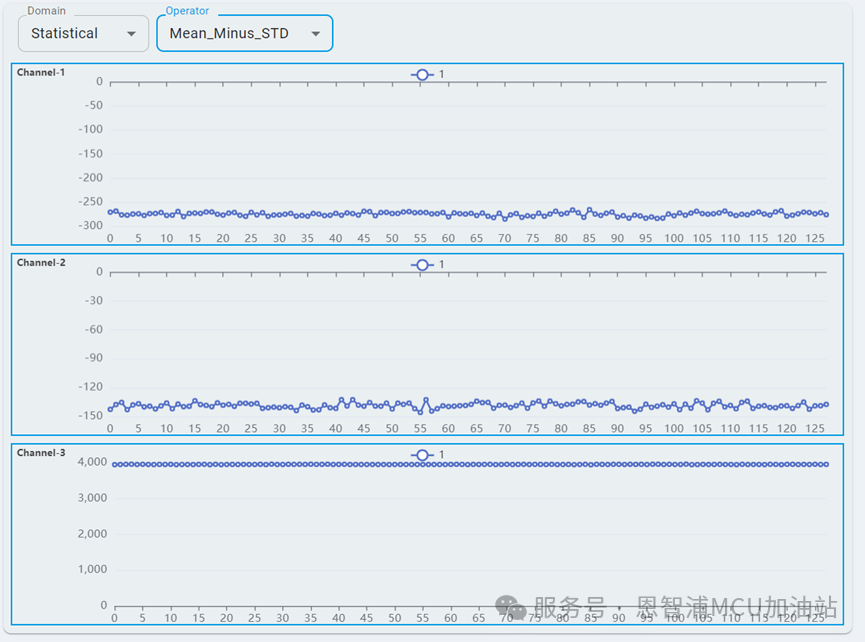

3.3 统计域

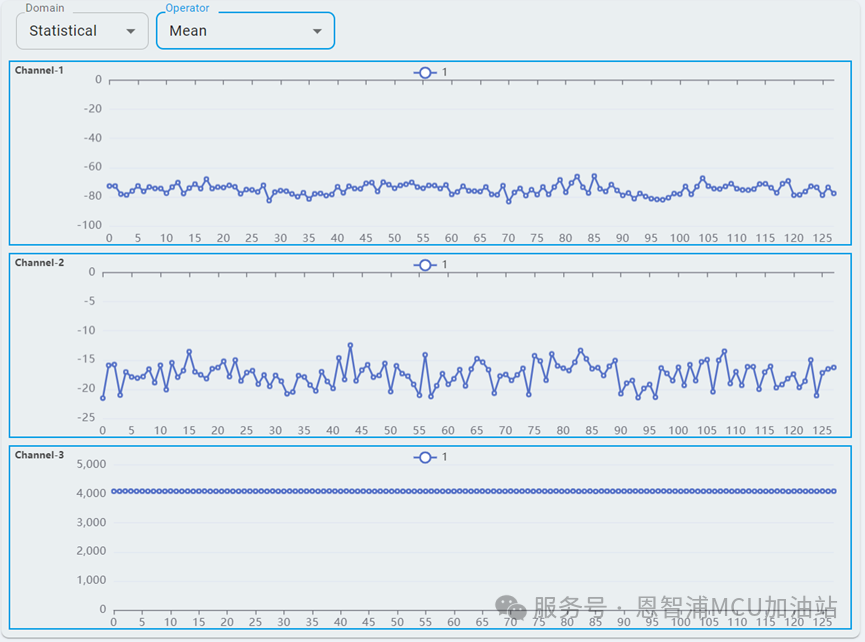

这是具有三通道的加速度传感器的示例。数据的窗口大小为128x3=384，采样频率为10kHz。它有100个样本。以下是统计域的概述。

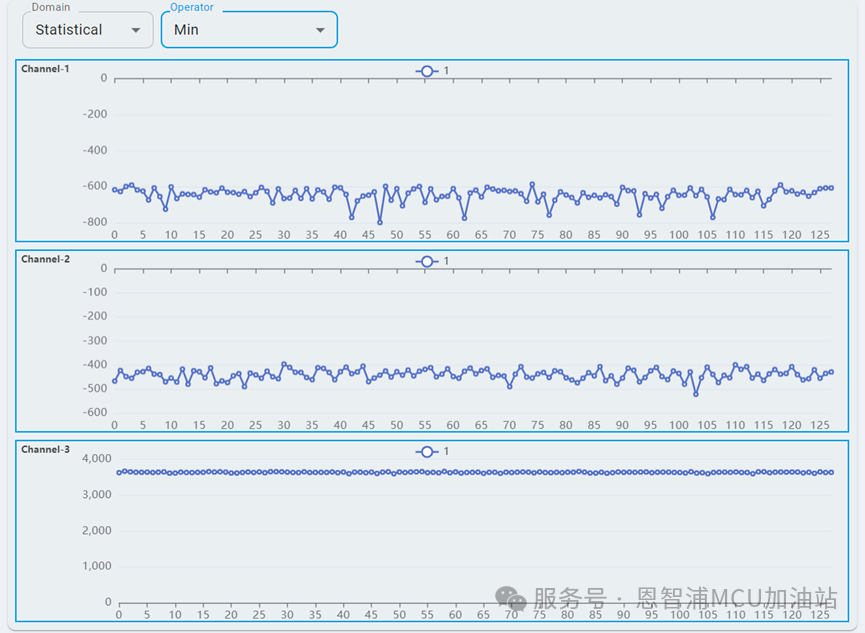

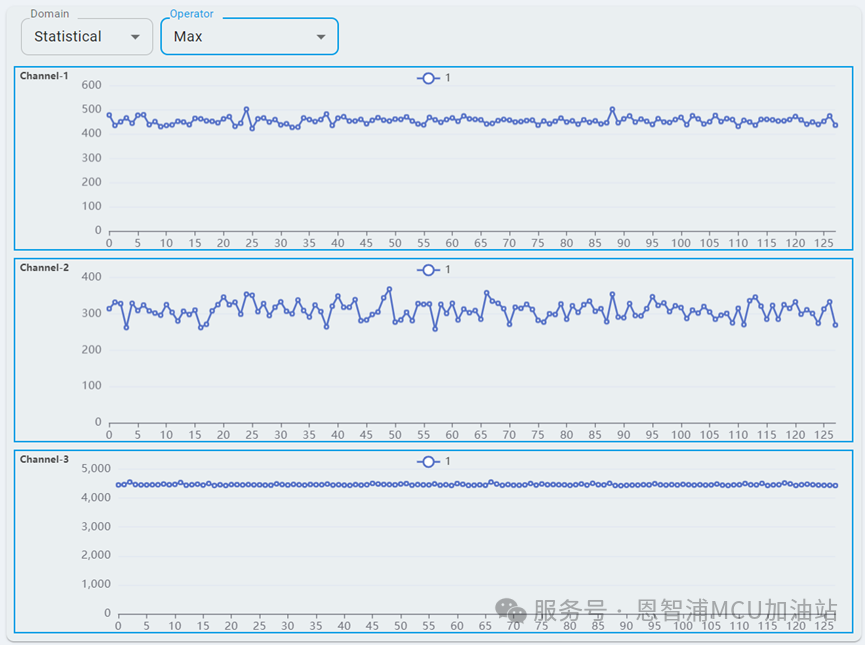

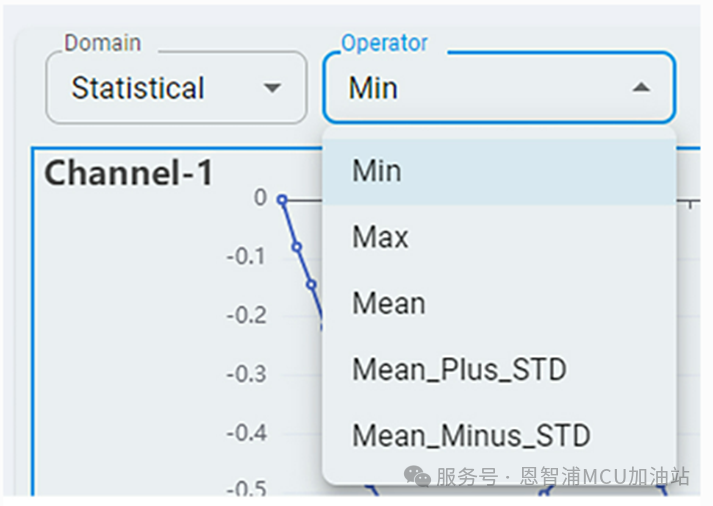

统计域包含五个统计运算符，请从列表中选择需要绘制的图形：

可视化面板中包含哪些信息？

X、Y和Z轴的三个通道数据分别用通道0、通道1和通道2表示

每个通道显示128个特征集

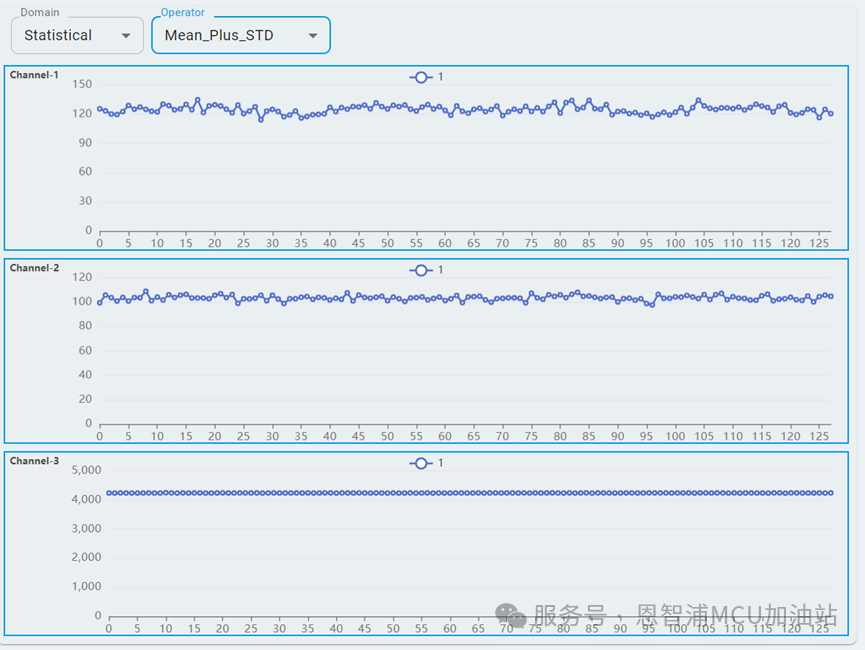

包含min、max、mean、mean_Plus_STD & mean_Minus_STD, 您可以期待在未来的版本中获得更多特征支持

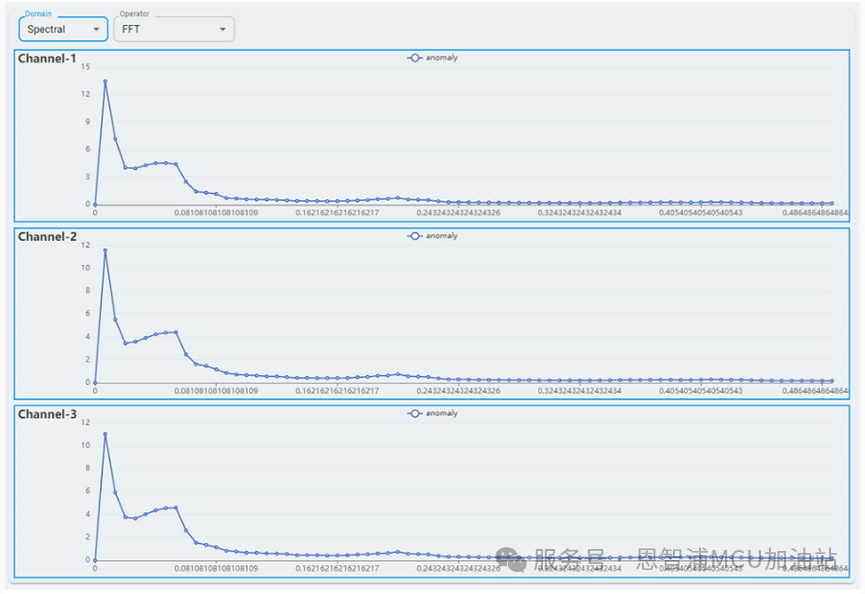

3.4 频谱域 这是具有三通道的加速度传感器的示例。数据的窗口大小为128x3=384，采样频率为10kHz。它有100个样本。以下是频谱域的概述。

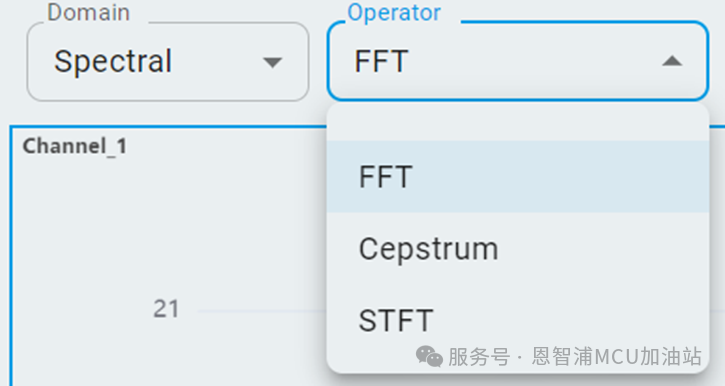

频谱域包含三个统计运算符，请从列表中选择需要绘制的图形：

可视化面板中包含哪些信息？

X、Y和Z轴的三个通道数据分别用通道0、通道1和通道2表示

X 轴（0 到 0.5）显示每个通道的频率，Y 轴显示其幅度

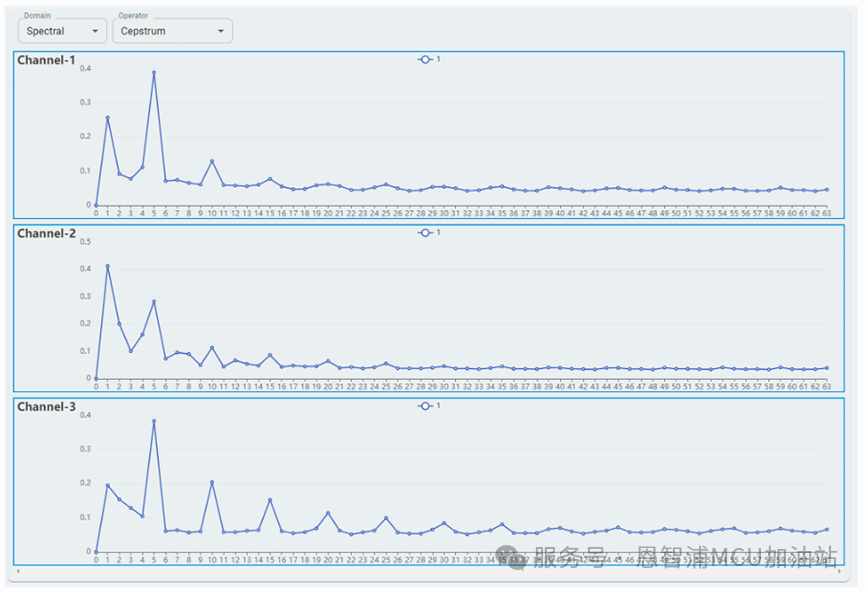

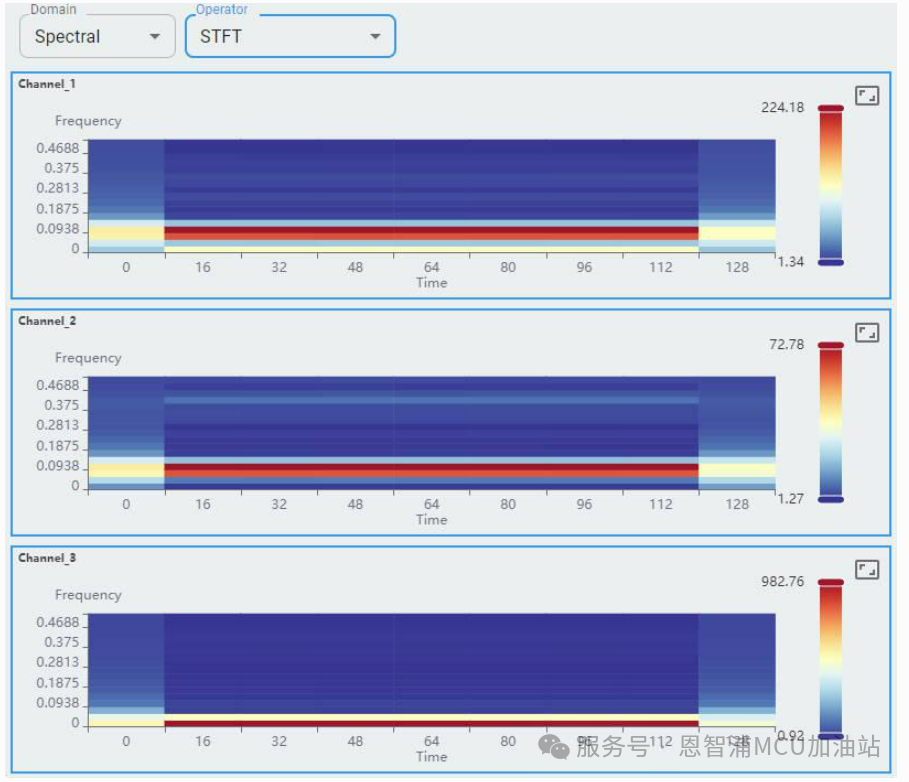

对于频谱域，FFT，Cepstrum，STFT以供参考，将来会支持更多

多类文件比较

总体样本分布图显示了项目所有数据的标签分布，允许用户进行分析。

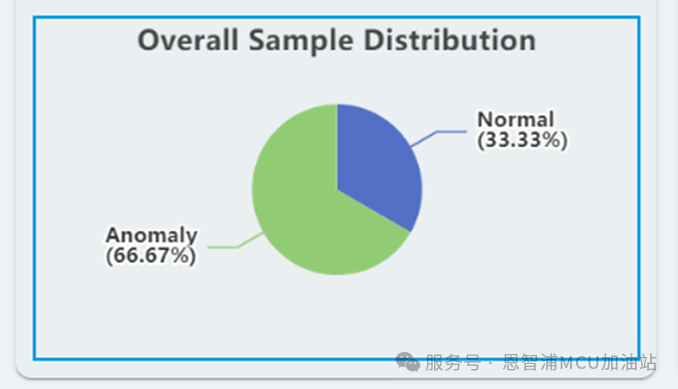

异常检测：该图显示了正常样本和异常样本的分布:

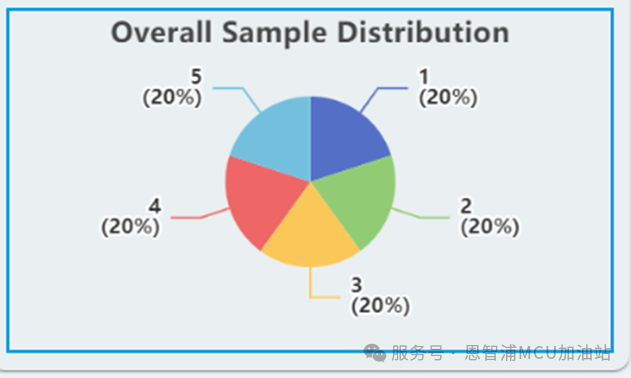

分类：该图显示了所有类的分布(以5分类为例):

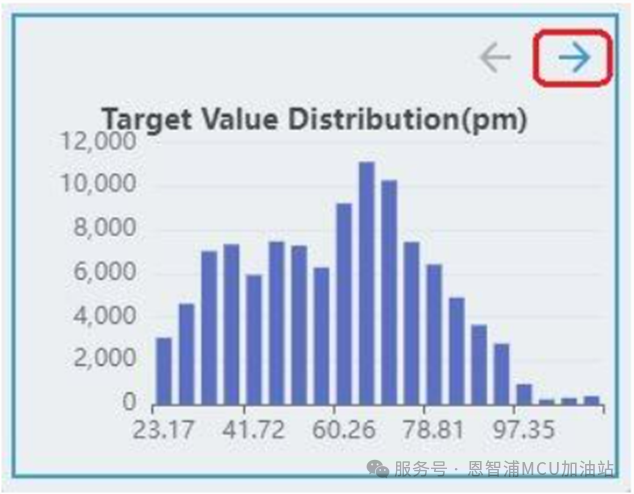

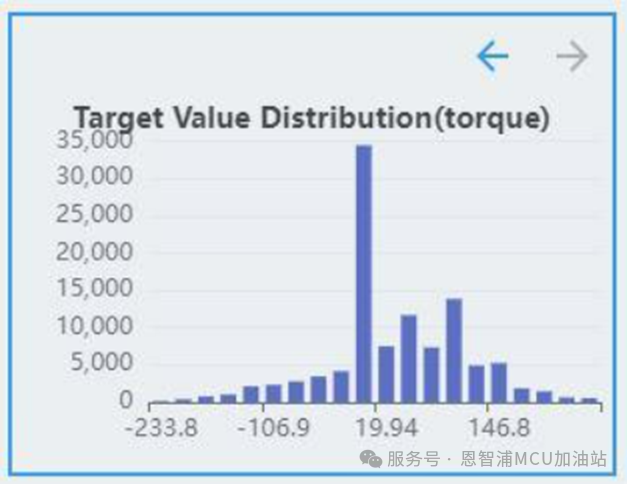

回归：回归任务的标签是连续值。因此，标签的分布被离散化并显示为直方图，其中X轴是目标值，Y轴是区间中的样本数。

回归任务支持多个目标。如果数据集包含多个目标，请单击方向按钮查看其他目标的分布。
