实战：第一篇OpenHarmony配置HDF驱动控制LED

第1章GPIO基础知识

1.1什么是GPIO

GPIO意为通用输入/输出接口，GPIO端口可以配置为输入或输出状态，用于产生或读取高低电平信号。其高低电平的数量、波形组合及变化方式没有任何协议限制，用户可以根据需求自由设定。GPIO广泛应用于驱动简单外设，如LED、按键、开关等，不需要复杂的协议支持。

与GPIO不同，专用IO端口通常是为特定通信协议设计的，具有更严格的协议要求。它们的高低电平数量、波形组合以及波形的持续时间必须严格遵循相应协议的规范。常见的专用IO协议包括I2C、SPI、UART和PWM等。这些接口通常用于数据传输或信号控制，如在传感器、显示模块、通信设备等应用中，要求精确的时序和信号格式。

芯片通常需要提供丰富的功能和外部接口，以满足各种应用需求。然而，由于芯片的管脚（pin）数量有限，为了最大化资源的利用，许多IO管脚支持多功能设计，并通过软件配置实现管脚的分时复用。也就是说，同一个管脚可以根据需求在不同的功能模式之间切换。需要注意的是，并非所有IO管脚都可以用作GPIO。某些管脚被专门设计用于支持特定的专用接口（例如用于连接外部存储芯片或通信模块），这些管脚的功能是固定的，无法配置为GPIO。而另一些管脚则可以自由配置为GPIO，供用户根据实际需求灵活使用。

1.2 GPIO引脚计算

为了更高效地管理数量众多的GPIO，通常会将GPIO管脚按照一定规则进行分组管理。每个GPIO管脚都会被分配一个组号和组内偏移（offset）值，后者表示该管脚在所在组中的位置。通过这种分组方式，可以简化GPIO的访问和配置。

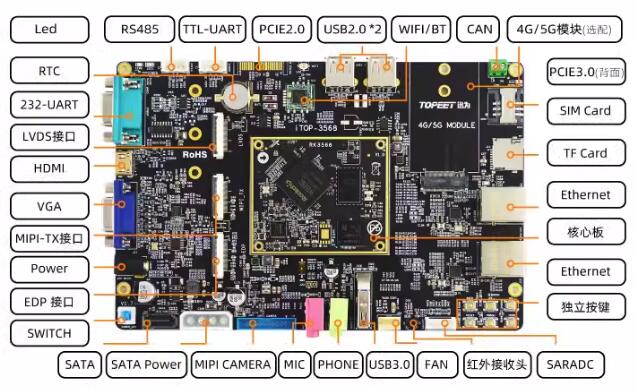

不同的芯片，其GPIO的分组数量和每组内包含的管脚数量可能有所不同。这些设计差异通常取决于芯片的架构和应用需求。例如，在RK3568芯片中有5组GPIO bank：GPIO0~GPIO4，每组又以A0~A7, B0~B7, C0~C7, D0~D7作为编号区分,常用以下公式计算引脚：

GPIO pin脚计算公式：pin = bank * 32 + number //bank为组号，number为小组编号

GPIO小组编号计算公式：number = group * 8 + X

引脚编号=控制寄存器的寄存器基数+控制引脚寄存器位数。 在rk3568中，GPIO_number的计算方法为：n*32 + (K-A)*8 + x;括号里面的A、B、C、D分别代表数值0、1、2、3， 在计算时候分别对应即可。

下面演示LED9用户LED灯的GPIO0_PB7 pin脚计算方法：

bank = 0; //GPIO0_B7=> 0, bank∈[0,4]

group = 1; //GPIO0_B7 => 1, group∈{(A=0), (B=1), (C=2), (D=3)}

X = 7; //GPIO4_D7 => 5, X∈[0,7]

number = group * 8 + X = 1 * 8 + 7 =15

pin = bank*32 + number= 0 * 32 + 15 = 15;

1.3 GPIO用户态测试

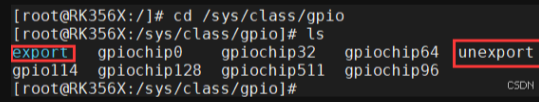

sysfs控制接口为/sys/class/gpio/export和/sys/class/gpio/unexport。如下图所示：

​

/sys/class/gpio/export用于将GPIO控制从内核空间导出到用户空间。/sys/class/gpio/unexport用于取消GPIO控制从内核空间到用户空间的导出。export和unexport，他们都是只写的。GpiochipX代表GPIO控制器。

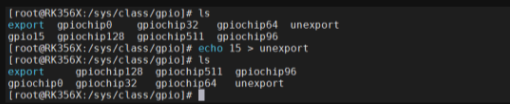

export：用于将指定编号的GPIO引脚导出。在使用GPIO引脚之前，需要将其导出，导出成功之后才能使用它。注意export文件是只写文件，不能读取，将一个指定的编号写入到export文件中即可将对应的GPIO引脚导出，以GPIO0_PB7为例（pin计算值为15）使用export文件进行导出，导出成功如下图所示：

echo 15 > export

​

会发现在/sys/class/gpio目录下生成了一个名为gpio15的文件夹（gpioX，X表示对应的编 号），该文件夹就是导出来的GPIO引脚对应的文件夹，用于管理、控制该GPIO引脚。

unexport：将导出的GPIO引脚删除。当使用完GPIO引脚之后，需要将导出的引脚删除，同样该文件也是只写文件、不可读，使用unexport文件进行删除GPIO0_PB7，删除成功如下图所示：

echo 15 > unexport

可以看到之前生成的 gpio15文件夹就会消失！

需要注意的是，并不是所有 GPIO引脚都可以成功导出，如果对应的GPIO已经被导出或者在内核中被使用了，那便无法成功导出，导出失败如下图所示：

​

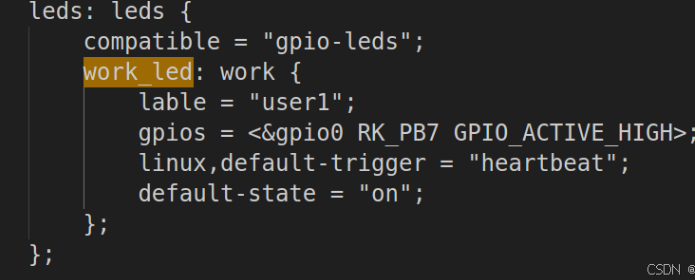

出现上图报错的原因是该GPIO已经被其他GPIO使用，需要在内核中找到使用GPIO的驱动，并取消该驱动才可以正常使用GPIO。在使用GPIO15时，需要取消Linux内核源码中LED灯的配置，如下所示：

​

再次使用以下命令导出GPIO0_PB7引脚，导出成功之后进入gpio15文件夹如下图所示：

echo 15 > export

​

可以看到gpio15文件夹下分别有active_low、device、direction、edge、power、subsystem、uevent、value八个文件，需要关心的文件是active_low、direction、edge以及value这四个属性文件，接下来分别介绍这四个属性文件的作用：

direction：配置GPIO引脚为输入或输出模式。该文件可读、可写，读表示查看GPIO当前是输入还是输出模式，写表示将GPIO配置为输入或输出模式；读取或写入操作可取的值为"out"（输出模式）和"in"（输入模式）。

在“/sys/class/gpio/gpio15”目录下使用cat命令查看direction输入输出模式，如下图所示：

cat direction

默认状态下的输入输出状态为“in”,由于direction为可读可写，可以使用以下命令将模式配置为输出，配置完成如下图所示

echo out > direction

cat direction

active_low：用于控制极性得属性文件，可读可写，默认情况下为0，使用cat命令进行文件内容的查看，如下图所示 ：

cat active_low

当 active_low等于0时，value值若为1则引脚输出高电平，value值若为0则引脚输出低电平。当active_low等于1时 ，value值若为0则引脚输出高电平，value值若为1则引脚输出低电平。

edge：控制中断的触发模式，该文件可读可写。在配置GPIO引脚的中断触发模式之前，需将其设置为输入模式，四种触发模式的设置如下所示：

非中断引脚：echo "none" > edge

上升沿触发：echo "rising" > edge

下降沿触发：echo "falling" > edge

边沿触发： echo "both" > edge

value:设置高低电平，如果我们要把这个管脚设置成高电平，我们只需要给value设置成1即可，反之，则设置成0。使用命令

echo 1 > value

反之，把GPIO设置成低电平，使用命令

echo 0 > value
