全国产！瑞芯微3562Mini（2GHz四核A53 NPU）工业开发

评估板简介

创龙科技 TL3562-MiniEVM 是一款基于瑞芯微 RK3562J/RK3562 处理器设计的四核 AR M Cortex-A53 + 单核 ARM Cortex-M0 国产工业评估板，主频高达 2.0GHz。评估板由核心板和评估底板组成，核心板 CPU、ROM、RAM、电源、晶振等所有元器件均采用国产工业级方案，国产化率 100%，评估底板大部分元器件亦采用国产工业级方案，国产化率约 99%（按元器件数量占比，数据仅供参考）。核心板经过专业的 PCB Layout 和高低温测试验证，支持选配屏蔽罩，质量稳定可靠，可满足各种工业应用环境要求。

评估板引出 2 路 Ethernet、2 路 USB、Micro SD、UART 等通信接口，同时引出 2 路 M IPI CSI、LVDS LCD、MIPI LCD、HDMI OUT、MIC IN、SPK OUT、HP OUT 多媒体接口，支持 1080P@60fps H.264 视频编码、4K@30fps H.265 视频解码。

评估板体积小巧，尺寸为 85x130mm，可作为卡片式电脑使用，且便于产品集成，方便用户快速进行产品方案评估与技术预研。

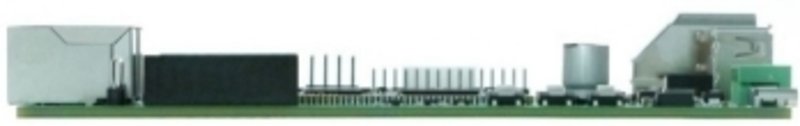

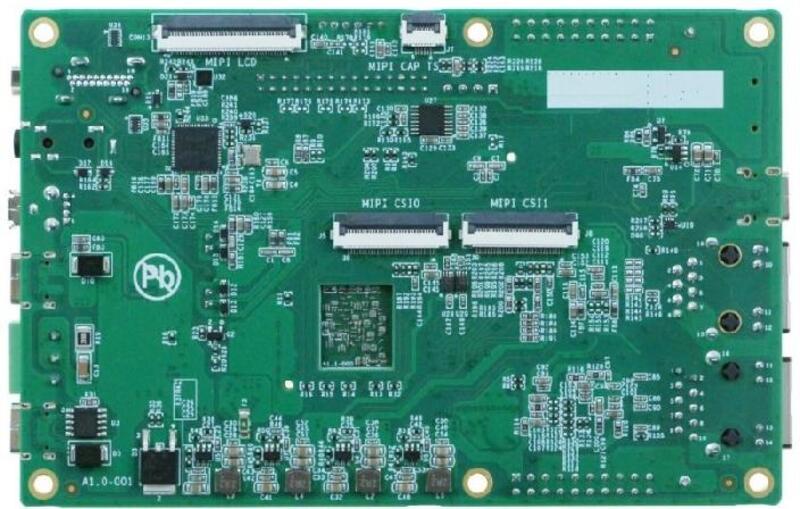

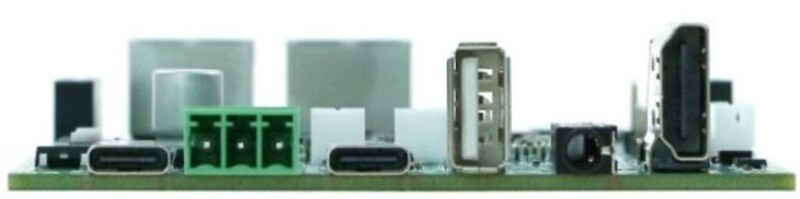

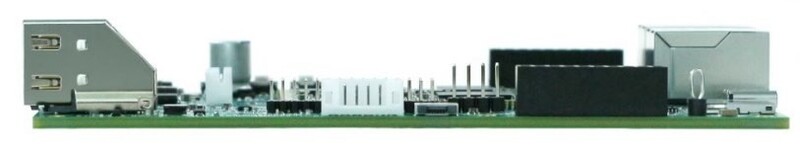

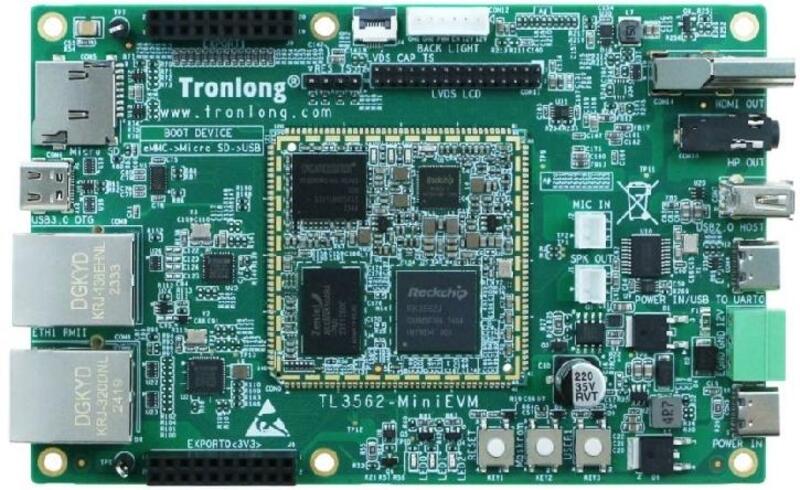

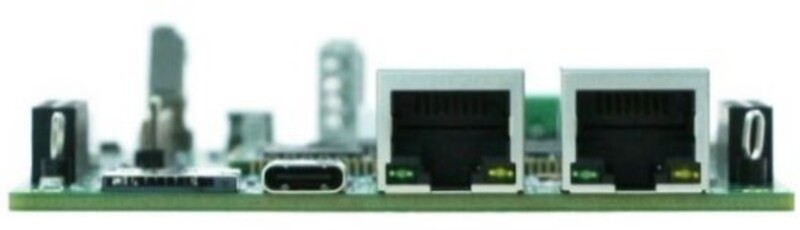

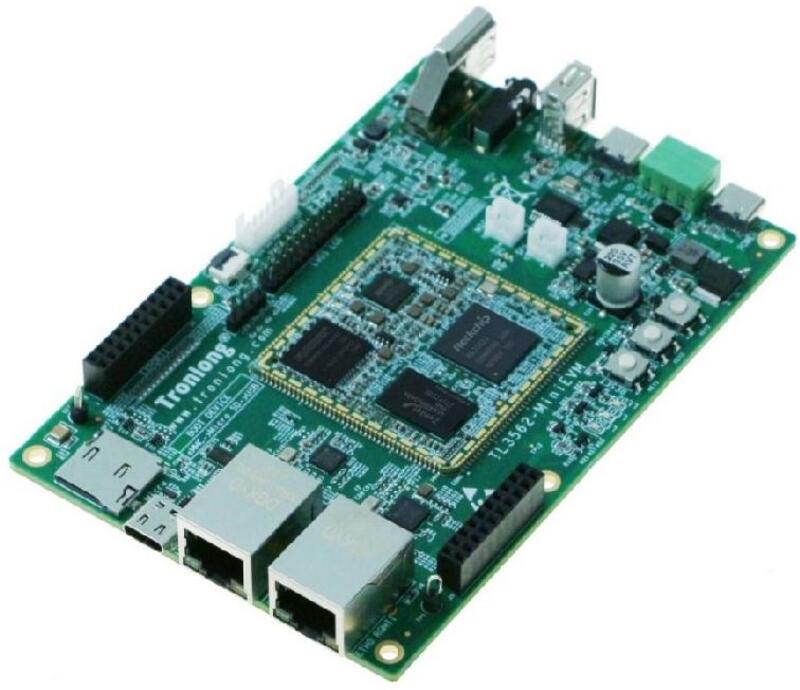

图 1 评估板正面图图 2 评估板背面图图 3 评估板斜视图图 4 评估板侧视图 1图 5 评估板侧视图 2图 6 评估板侧视图 3图 7 评估板侧视图 4

典型应用领域

工商业储能 EMS

通讯管理机

运动控制器

AGV 机器人

工业相机

车载环视系统

车载数据网关

医疗显控板

软硬件参数

硬件框图

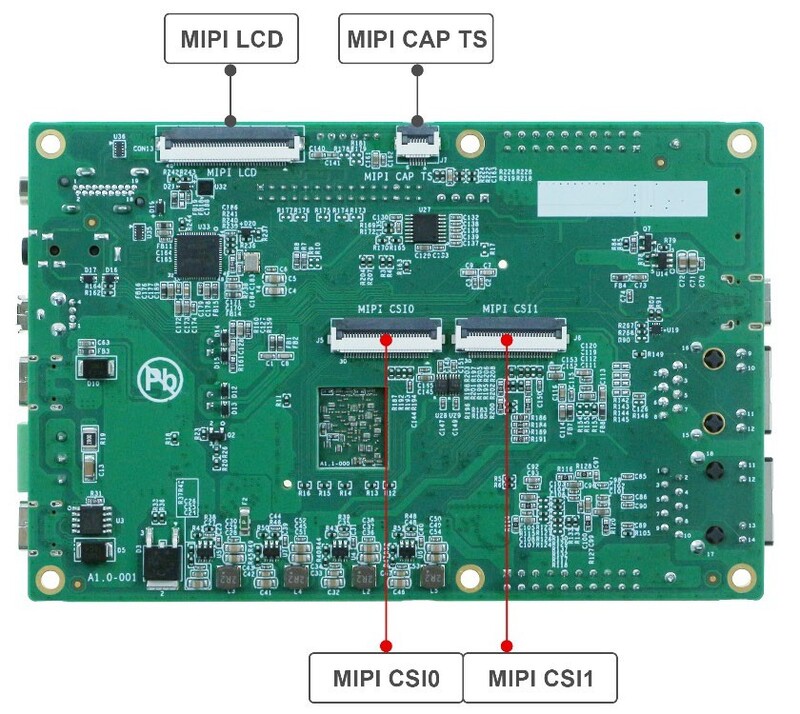

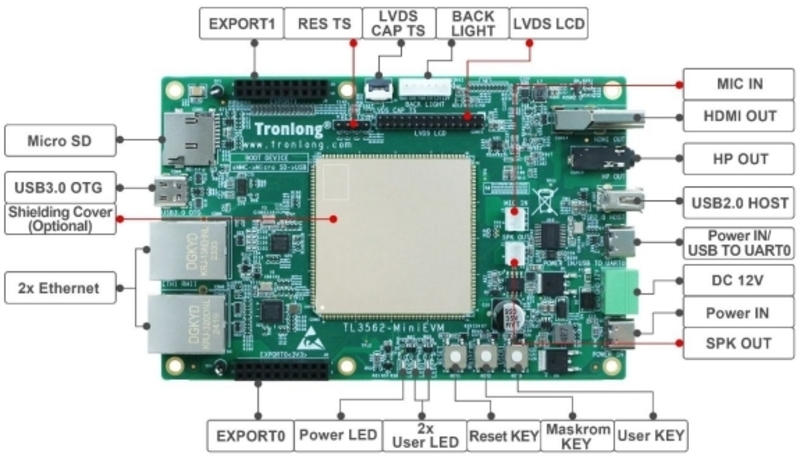

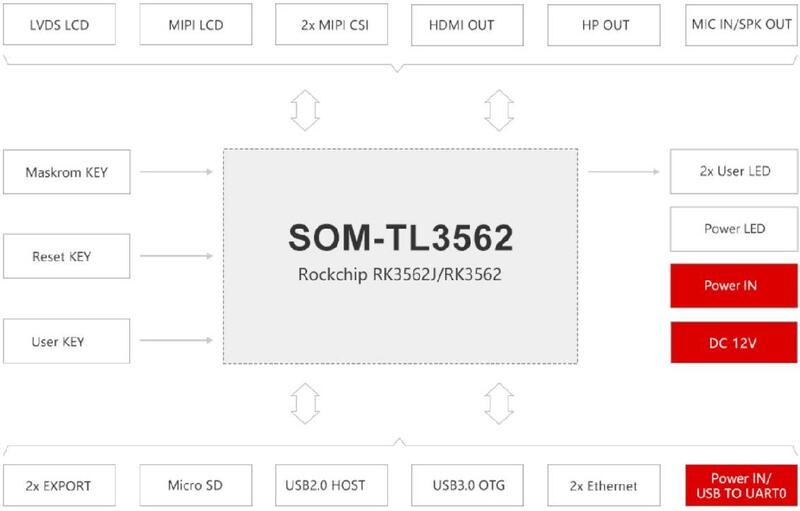

图 8 评估板硬件框图图 9 评估板硬件资源图解 1图 10 评估板硬件资源图解 2

硬件参数

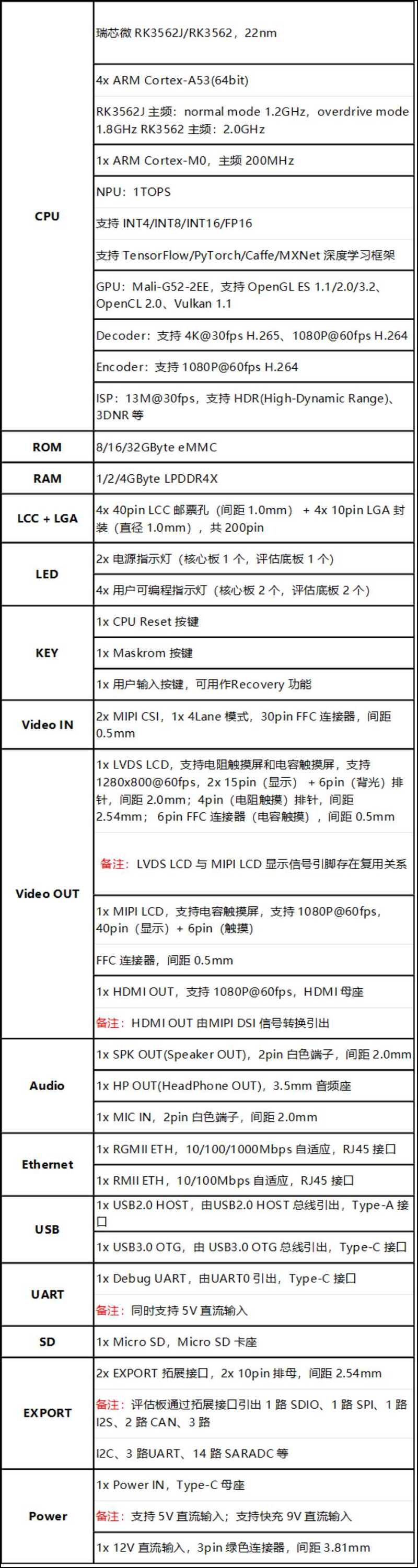

表 1

备注：部分硬件接口资源存在复用关系。

软件参数

表 2

开发资料

提供核心板引脚定义、核心板 3D 图形文件、可编辑底板原理图、可编辑底板 PCB、芯片 Datasheet，协助国产元器件方案选型，缩短硬件设计周期；

提供系统固化镜像、文件系统镜像、内核驱动源码，以及丰富的 Demo 程序；

提供完整的平台开发包、入门教程，节省软件整理时间，让应用开发更简单；开发案例主要包括：

Linux、Linux-RT、Qt 应用开发案例

Baremetal（裸机）、RT-Thread(RTOS)开发案例

Linux + RT-Thread/Baremetal AMP 开发案例

Cortex-A53 与 Cortex-M0 核间通信案例

Android、Ubuntu 操作系统演示案例

Docker 容器技术、MQTT 通信协议演示案例

IgH EtherCAT 开发案例

NPU、OpenCV 开发案例

双路 MIPI 视频采集、视频编解码开发案例

备注：部分案例现阶段可能暂未发布，具体案例发布详情请咨询我司相关销售人员。

电气特性

工作环境

表 3

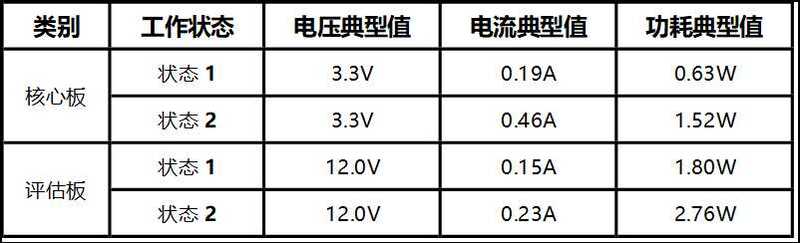

功耗测试

表 4

备注：功耗基于 TL3562-MiniEVM 评估板（CPU 为 RK3562J、ARM Cortex-A53 主频为 1.2GHz）运行 Buildroot 系统，自然散热状态下测得。测试数据与具体应用场景有关，仅供参考。

状态 1：系统启动，评估板不接入其他外接模块，不执行程序；

状态 2：系统启动，评估板不接入其他外接模块，运行 DDR 压力读写测试程序，4 个 ARM Cortex-A53核心使用率约 100%。

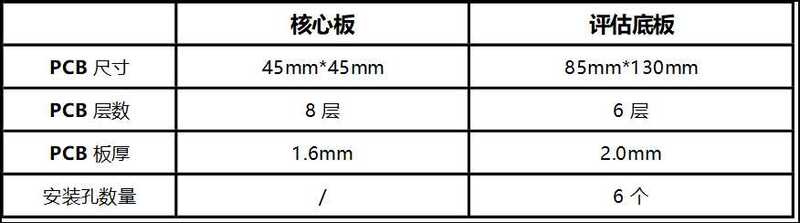

机械尺寸

表 5

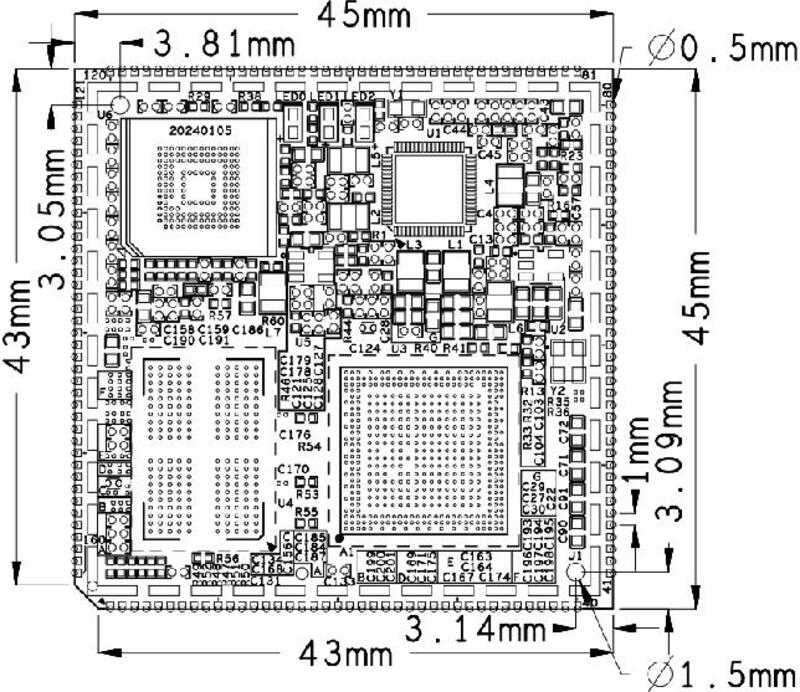

图 11 核心板机械尺寸图图 12 评估底板机械尺寸图

产品订购型号

表 6

备注：标配为 TL3562-MiniEVM-A1.0-128GE16GD-I-A1.1，其他型号请与相关销售人员联系。

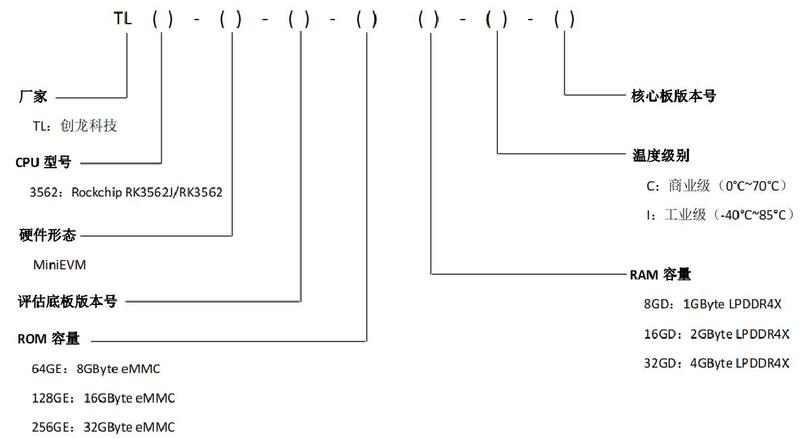

型号参数解释

图 13

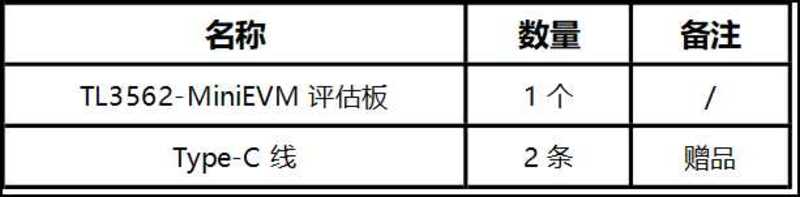

评估板套件清单

表 7

技术服务

（1） 协助底板设计和测试，减少硬件设计失误；

（2） 协助解决按照用户手册操作出现的异常问题；

（3） 协助产品故障判定；

（4） 协助正确编译与运行所提供的源代码；

（5） 协助进行产品二次开发；

（6） 提供长期的售后服务。

增值服务

主板定制设计

核心板定制设计

嵌入式软件开发

项目合作开发

技术培训
