全国产！RK3588（2.4GHz八核AI 6T NPU 8K麒麟）工业核

核心板简介

创龙科技SOM-TL3588 是一款基于瑞芯微RK3588J/RK3588 高性能处理器设计的四核A RM Cortex-A76 + 四核 ARM Cortex-A55 全国产工业核心板，Cortex-A76 核心主频高达 2. 4GHz，Cortex-A55 核心主频高达 1.8GHz。核心板 CPU、ROM、RAM、电源、晶振、连接器等所有元器件均采用国产工业级方案，国产化率 100%。

核心板通过工业级 B2B 连接器引出 2x GMAC、3x USB3.1、3x SATA 3.0、PCIe 3.0、 3x PCIe 2.1、HDMI IN、6x MIPI CSI、2x MIPI DSI、2x HDMI/eDP OUT、2x DP Display、 RGB Display 等接口，内置 6TOPS NPU、Mali-G610 MP4 GPU、48M ISP，支持多屏异显、 8K@30fps H.265/H.264 视频编码、8K@60fps H.265/8K@30fps H.264 视频解码。核心板经过专业的 PCB Layout 和高低温测试验证，质量稳定可靠，可满足各种工业应用环境要求。

用户使用核心板进行二次开发时，仅需专注上层运用，可快速进行产品方案验证，降低开发难度、缩短研发周期，从而降低综合成本、抢占市场先机。

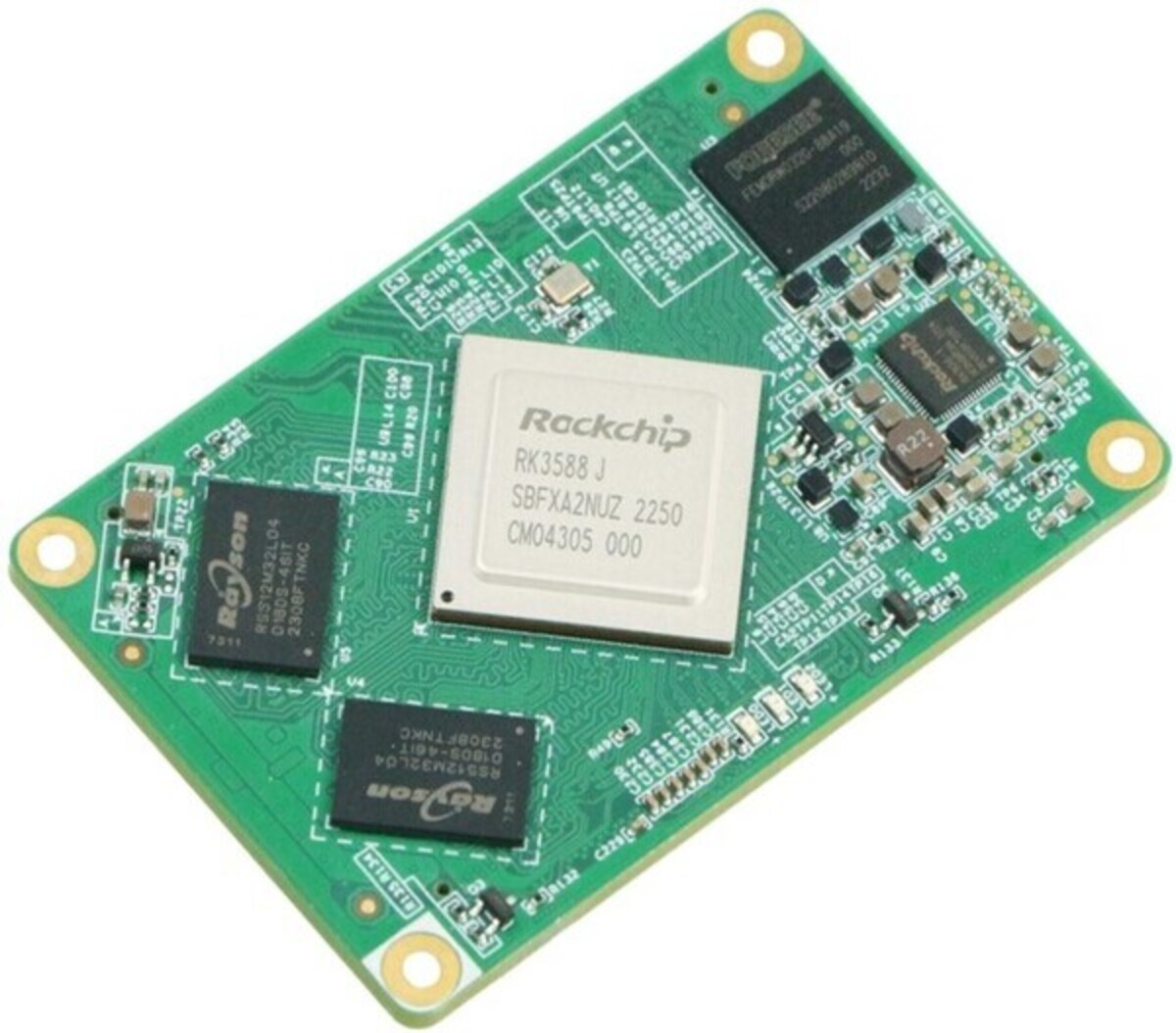

图 1 核心板正面图

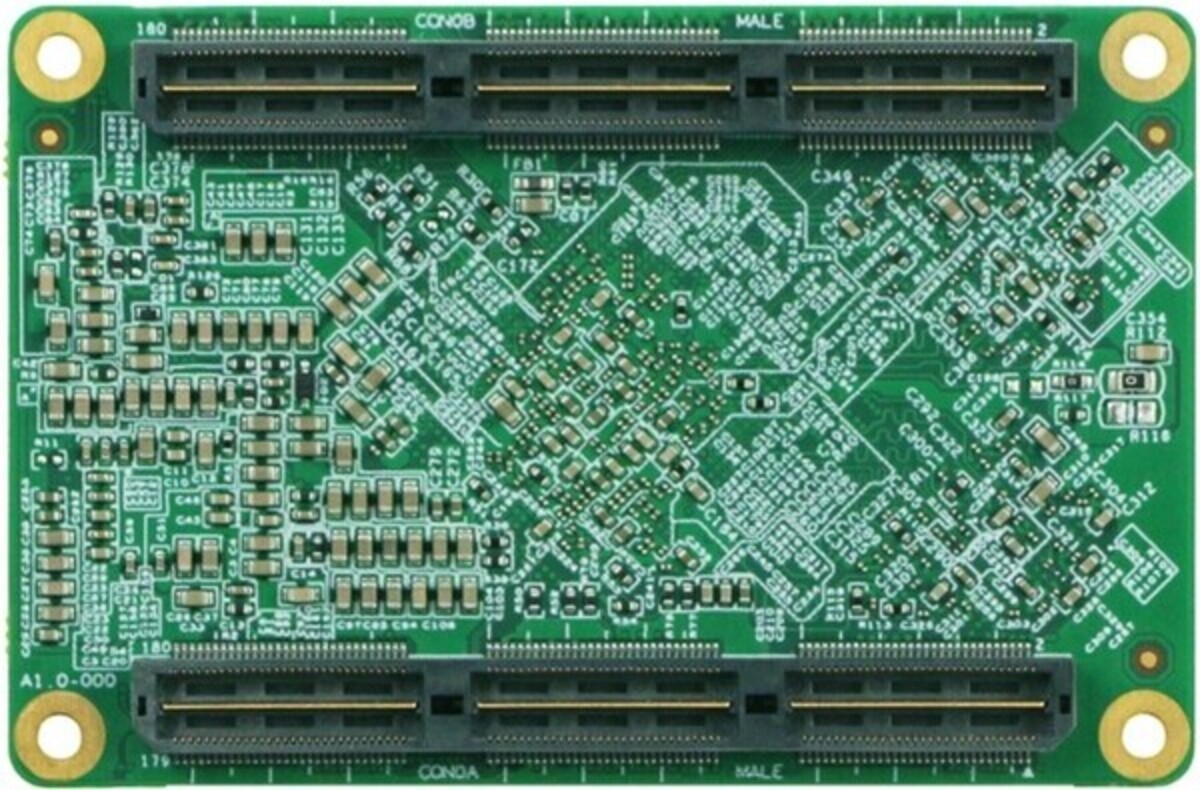

图 2 核心板背面图

图 3 核心板斜视图

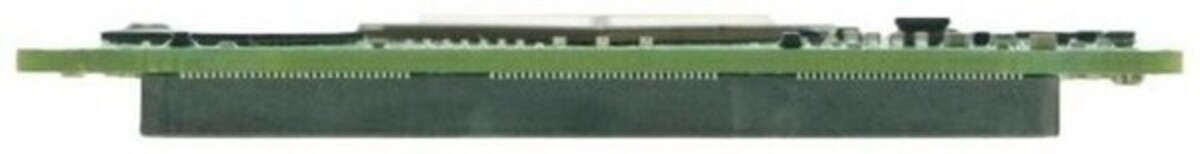

图 4 核心板侧视图

典型应用领域

工业计算机

运动控制器

医疗内窥镜

超声影像系统

车载环视系统

目标识别跟踪

软硬件参数

硬件框图

图 5 核心板硬件框图

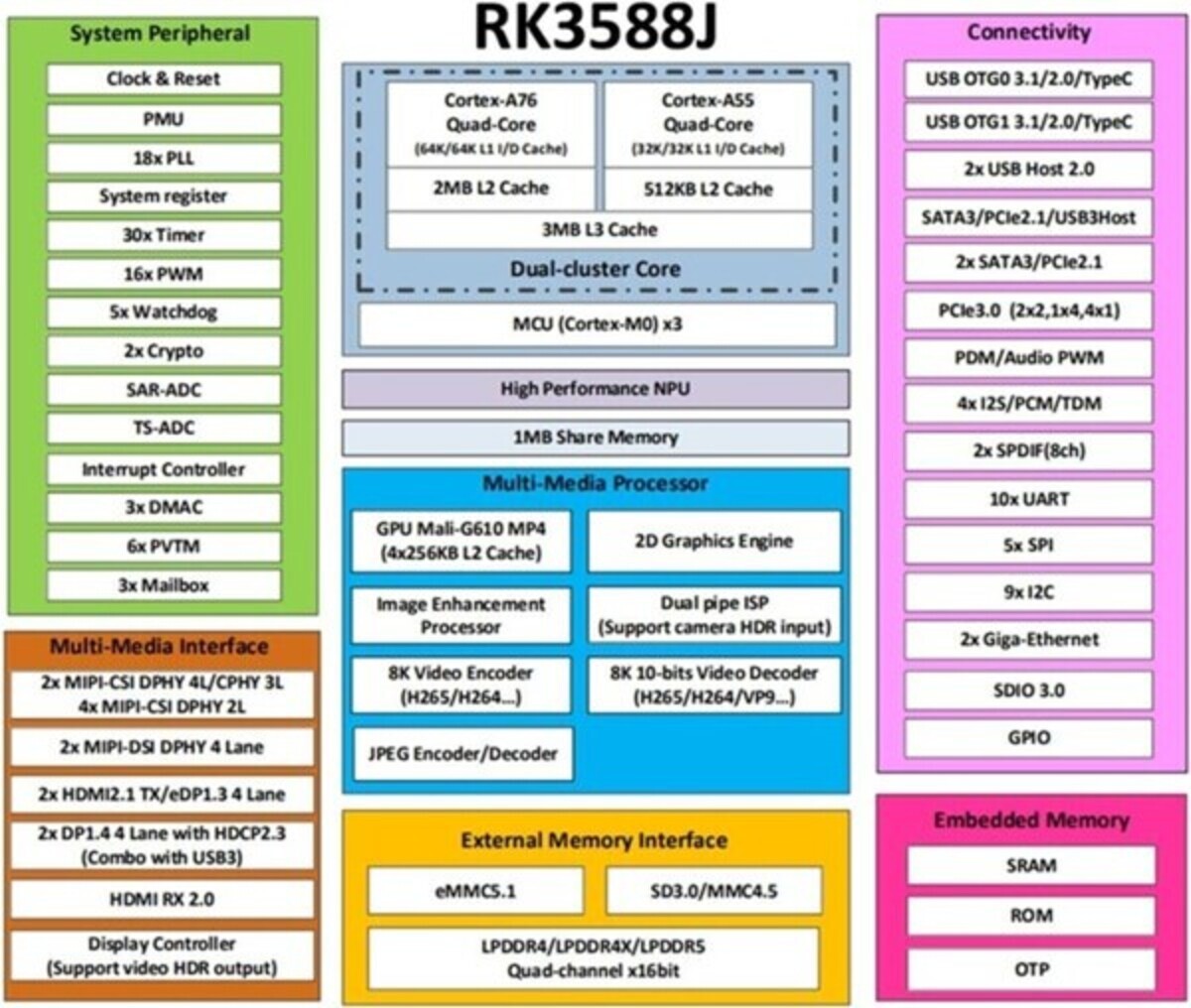

图 6 处理器功能框图

硬件参数

表 1

备注：部分引脚资源存在复用关系。

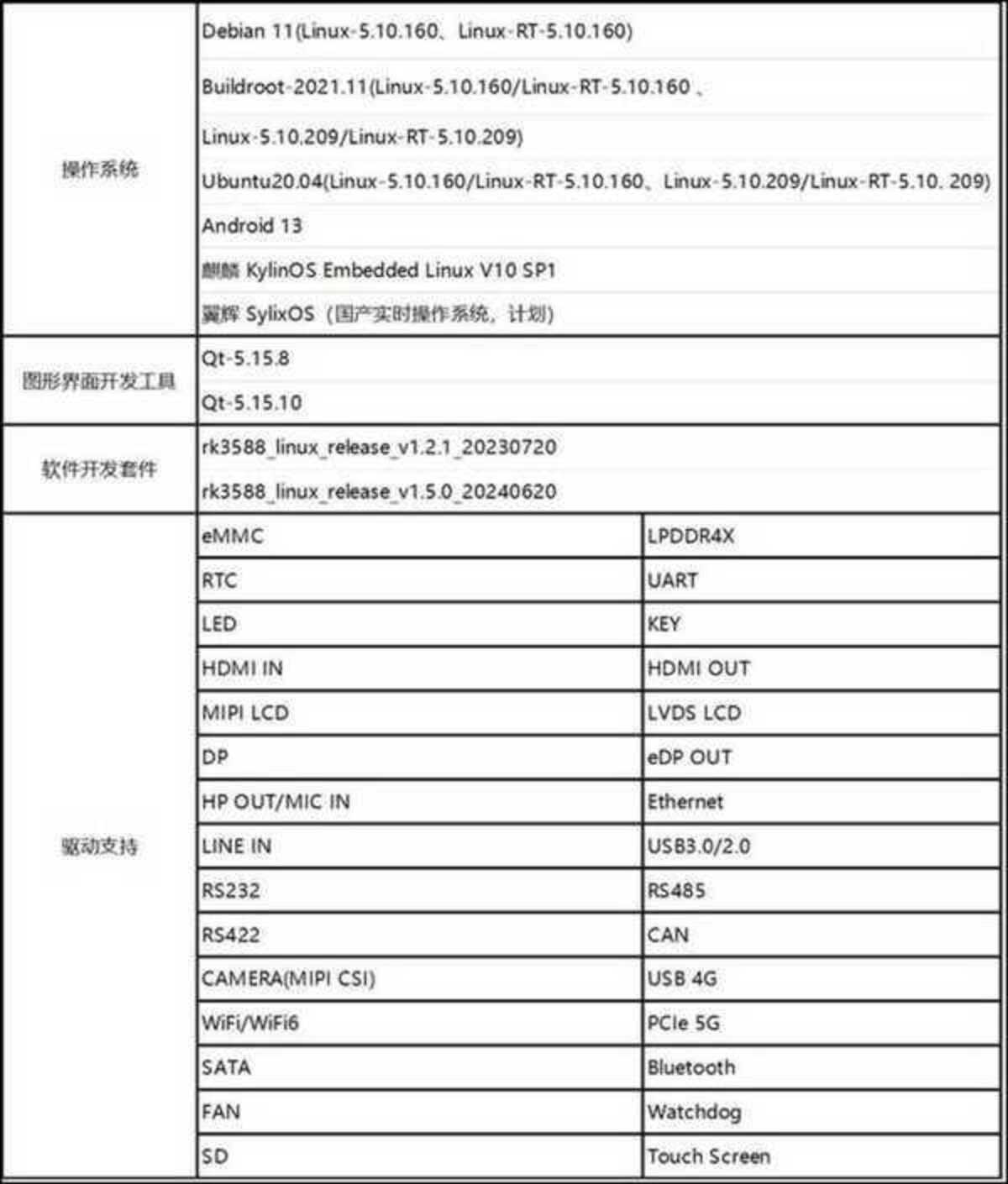

软件参数

表 2

系统进行编译和开发，请与我司联系。

开发资料

（1） 提供核心板引脚定义、核心板 3D 图形文件、可编辑底板原理图、可编辑底板 PCB、芯片 Datasheet，协助国产元器件方案选型，缩短硬件设计周期；

（2） 提供系统固化镜像、文件系统镜像、内核驱动源码，以及丰富的 Demo 程序；

（3） 提供完整的平台开发包、入门教程，节省软件整理时间，让应用开发更简单；

（4） 提供详细的 ARM + FPGA 异构多核架构通信教程，解决 ARM + FPGA 异构多核开发瓶颈。

开发案例主要包括：

Linux、Linux-RT、Qt 应用开发案例

Buildroot、Ubuntu、Android 操作系统演示案例

麒麟 KylinOS 国产操作系统演示案例

翼辉 SylixOS（计划）国产操作系统演示案例

NPU 开发案例

8K 视频编解码、8K 视频显示开发案例

6 路 MIPI 视频采集开发案例

ISP 图像处理开发案例

多屏异显、OpenCV 开发案例

Docker 容器技术、MQTT 通信协议演示案例

4G/5G/WiFi6/Bluetooth 开发案例

IgH EtherCAT 主站、USB 网口拓展、SPI 转 CAN 开发案例

基于 Linux + RT-Thread/Baremetal 的 AMP 开发案例

基于 PCIe、FSPI 的 ARM + FPGA 通信开发案例

基于 Debian 的 ROS2 系统演示案例

备注：部分案例现阶段可能暂未发布，具体案例发布详情请咨询我司相关销售人员。

电气特性

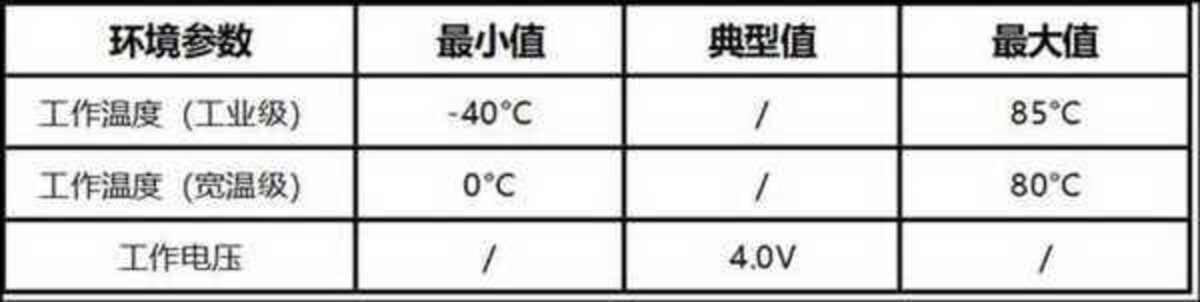

工作环境

表 3

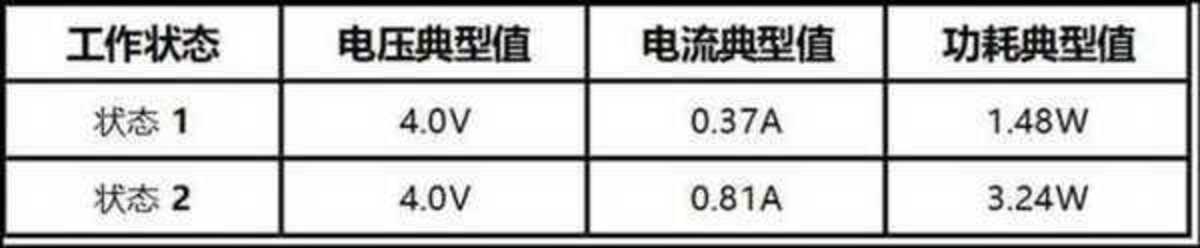

功耗测试

表 4

备注：功耗基于 TL3588-EVM 评估板（CPU 为 RK3588J、ARM Cortex-A76 主频为 1.6GHz、ARM Cortex-A55主频为 1.3GHz）运行 Debian 系统，在自然散热状态下测得。测试数据与具体应用场景有关，仅供参考。

状态 1：系统启动，评估板不接入其他外接模块，不执行程序。

状态 2：系统启动，评估板不接入其他外接模块，运行 stress 压力测试工具，4 个 ARM Cortex-A76、4个 ARM Cortex-A55 核心的资源使用率约为 100%。

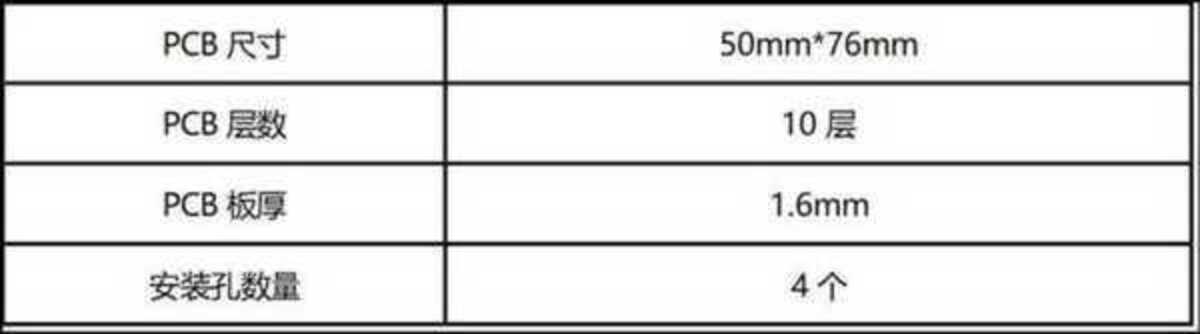

机械尺寸

表 5

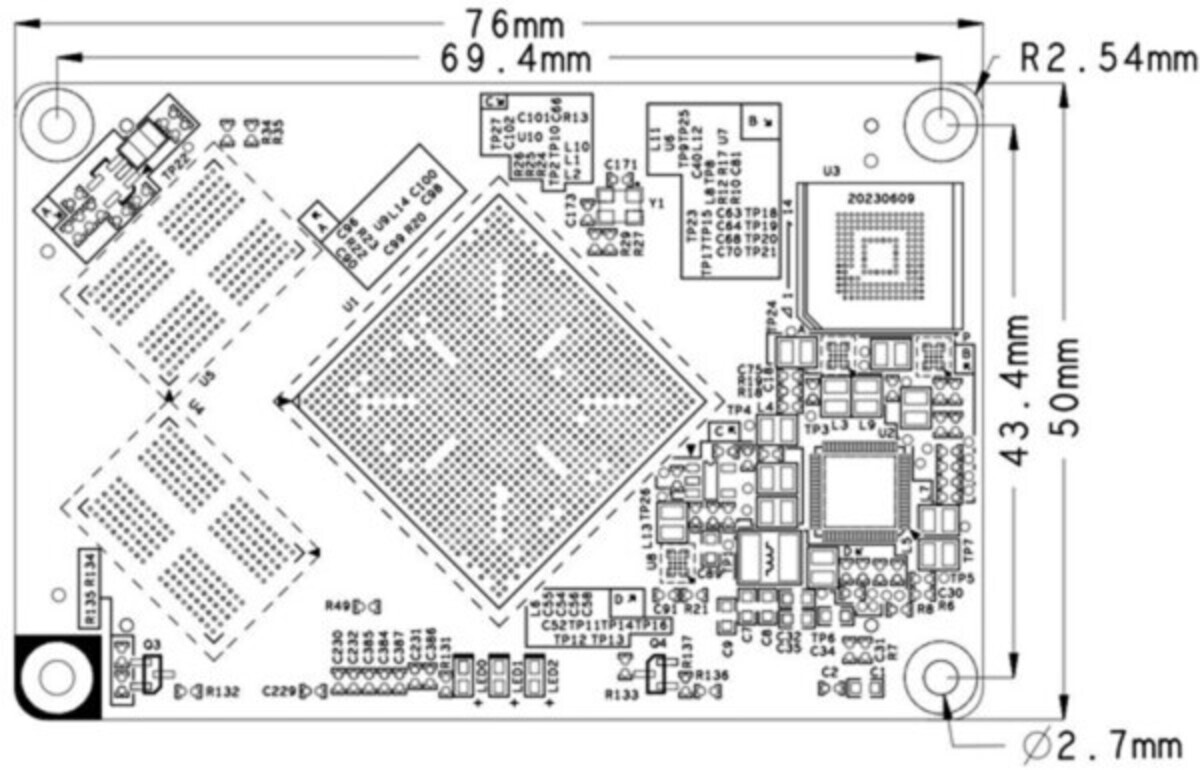

图 7 核心板机械尺寸图

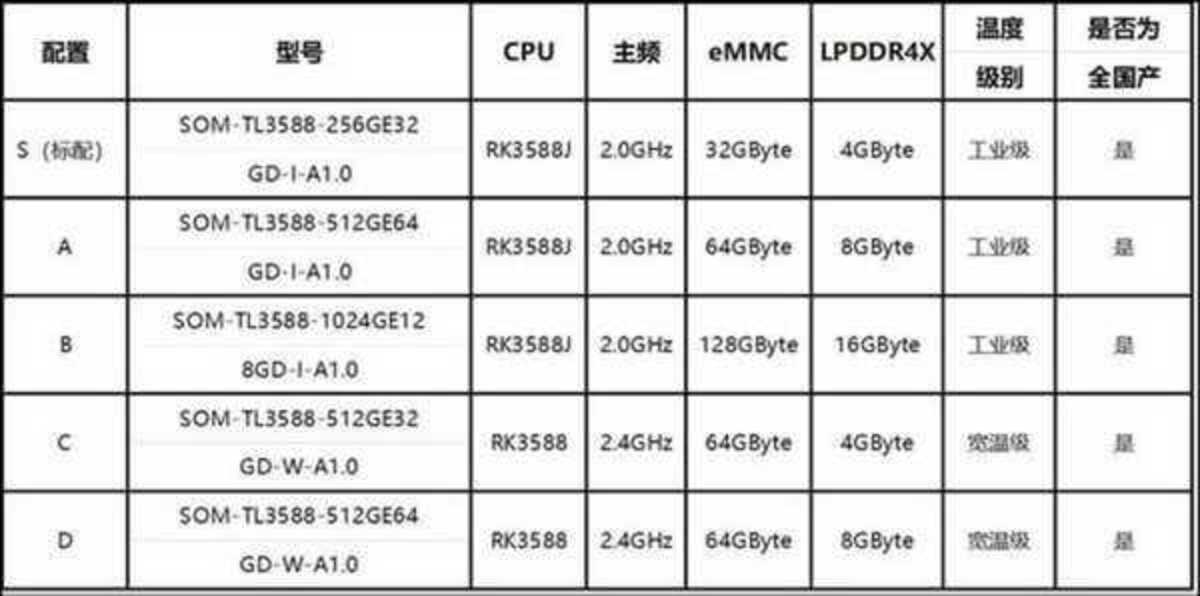

产品订购型号

表 6

备注：标配为 SOM-TL3588-256GE32GD-I-A1.0，其他型号请与相关销售人员联系。

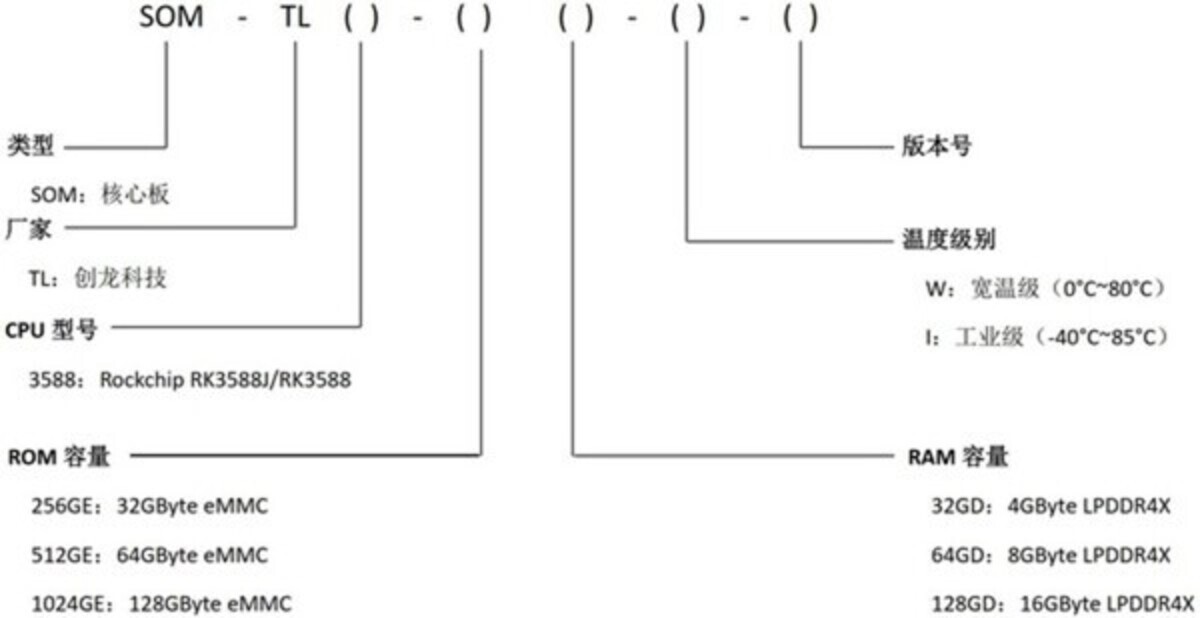

型号参数解释

图 8

核心板套件清单

表 7

技术服务

协助底板设计和测试，减少硬件设计失误；

协助解决按照用户手册操作出现的异常问题；

协助产品故障判定；

协助正确编译与运行所提供的源代码；

协助进行产品二次开发；

提供长期的售后服务。

增值服务

主板定制设计

核心板定制设计

嵌入式软件开发

项目合作开发

技术培训
