挑战6万月薪【三】Purple Pi OH开发板带你7天入门

现在为止，我们已经完成了Purple Pi OH主板的串口调试和部分配件的连接，接下来，让我们趁热打铁，完成剩余配件的连接！

注：配件连接前请断开主板所有供电，避免敏感电路损坏！

1.1 耳机接口

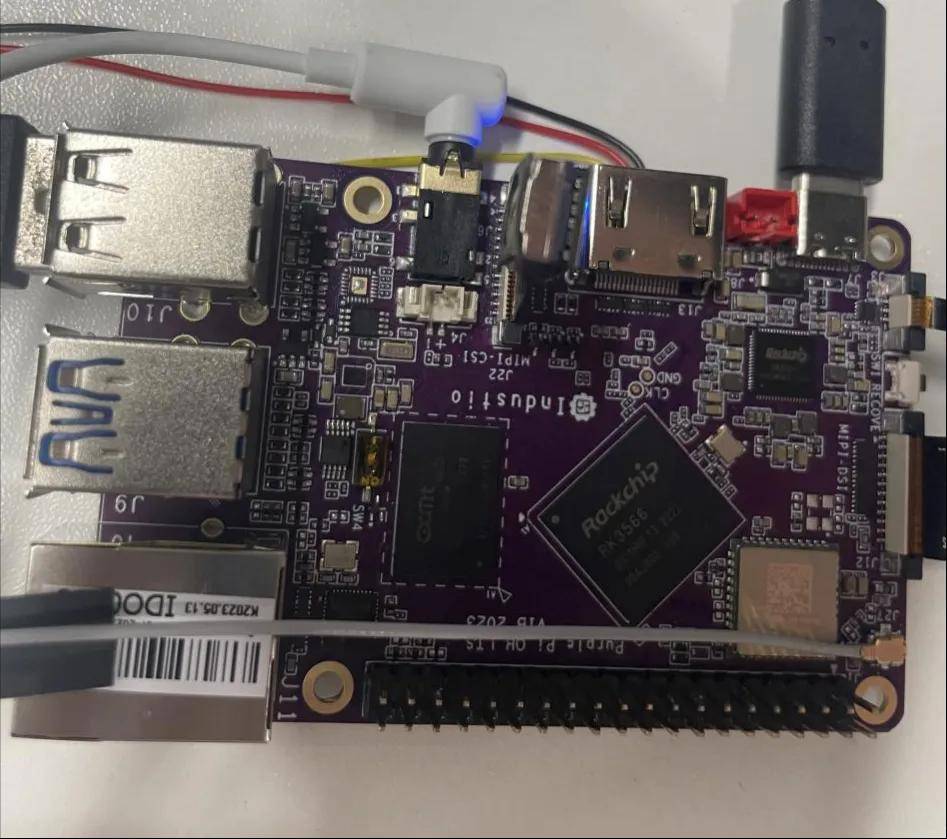

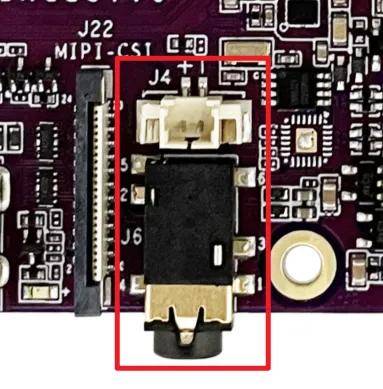

主板有一路OTMP 标准四节耳机座J6，具备进行音频输出及录音功能，接入耳机后声音将优先从耳机输出，如下图所示：

1.2

1.2 相机接口

MIPI CSI 接口如上图所示，支持OV5648 和OV8858 摄像头模组。

接入摄像头模组后，使用系统相机软件打开相机拍照和录像，如下图所示：

1.3 以太网接口

主板有一路千兆自适应以太网接口，设备节点为eth0，以太网接口默认支持HDCP，只需要将以太网接口连接路由器即可为主板动态分配 IP 地址，如下图所示：

二. 接口测试

2.1 耳机测试

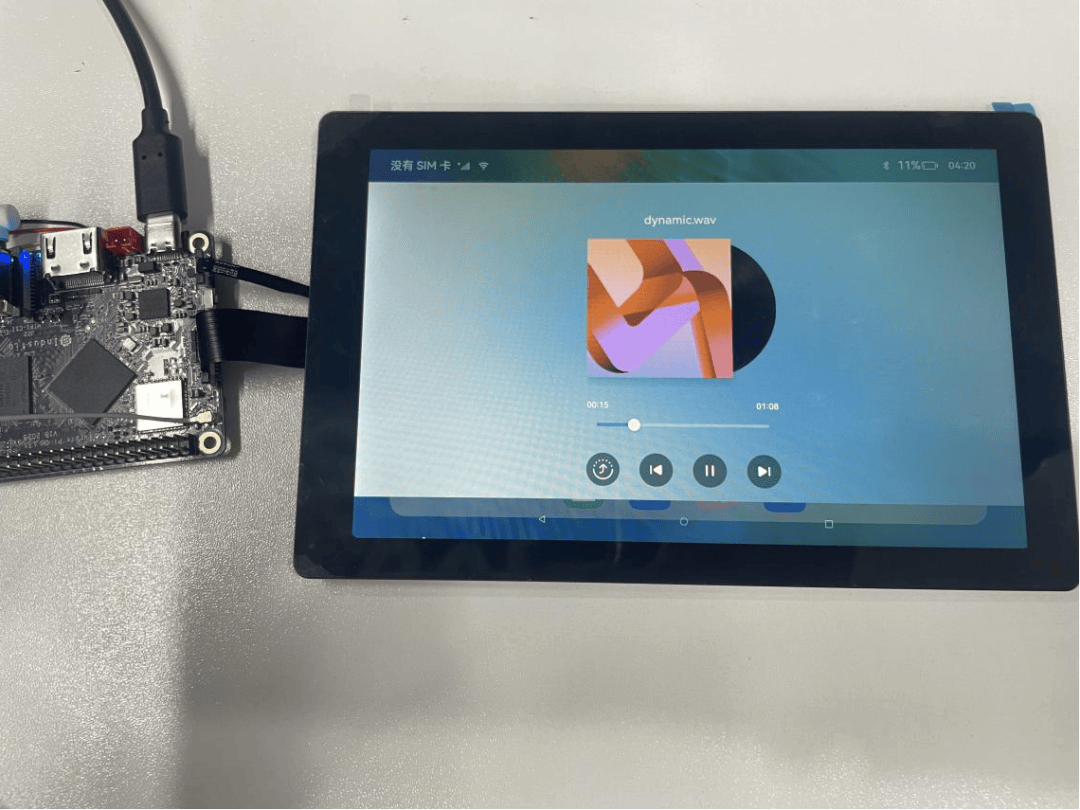

插入耳机后播放音乐进行测试，如下图所示：

2.2

2.2 摄像头测试

点击相机可进行【拍摄】【录像】等功能，如下图所示：

点击【相册】查看刚刚拍下的照片，如下图所示：

2.3 Ethernet

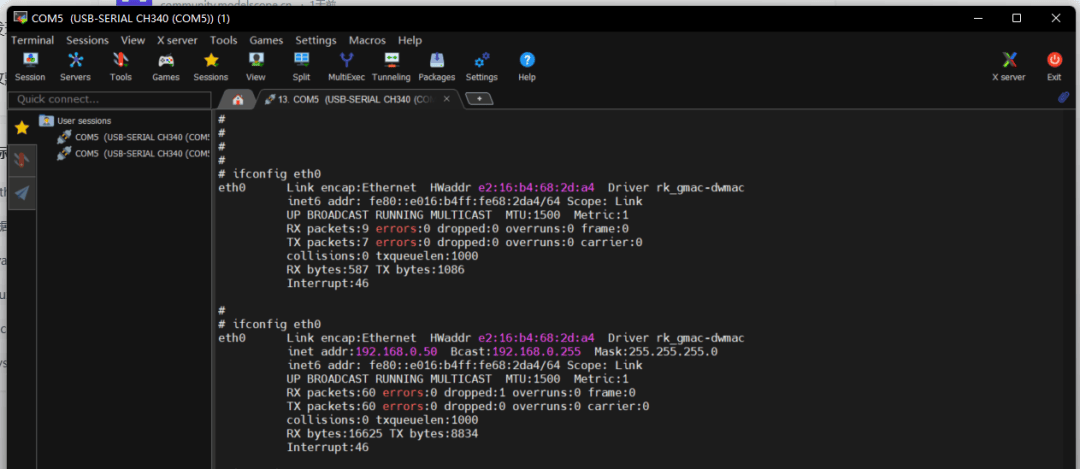

主板有一路千兆自适应以太网接口，设备节点为eth0,因此系统启动后，输入ifconfig eh0可以查看以太网的IP地址等信息，测试网口是否正常。插入网线前后IP地址变化，如下图所示：
