HPMicro 的 MCU 一直以高性能著称，之前也一直有想在 HPM 的 MCU 上运行 Linux 的想法。直到看见 Linux 6.10 中支持了 RISC-V 架构在 S-mode 中运行 nommu 内核*，才下定决心开始在 HPM6360 上折腾 nommu Linux。

划线部分链接为：

RISC-V 上的 Linux 启动流程

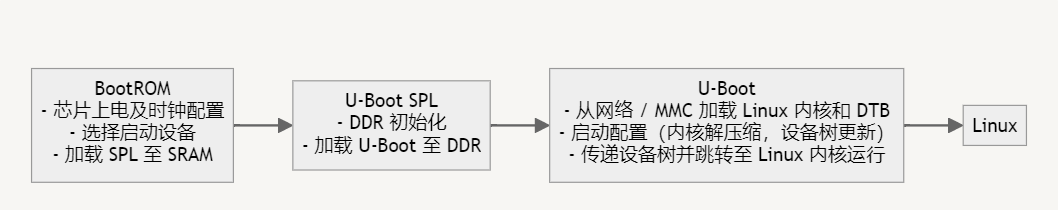

在 ARM 架构中，通常 Linux 的启动流程为：

而在具有 S 态的 RISC-V 架构中，通常的启动流程为：

其中 BootROM、Loader 和 SBI Runtime 运行 M-mode（机器模式）下，具体的引导程序和 Linux 等操作系统内核运行在 S-mode（监管者模式）下，而用户进程运行在 U-mode（用户模式）中。我们看到 RISC-V 的启动流程中相比 ARM 多了一个 SBI Runtime，那么什么是 SBI？

SBI (Supervisor Binary Interface)

RISC-V 架构中，存在着定义于操作系统之下的运行环境（Runtime）。这个运行环境不仅将引导启动 RISC-V 下的操作系统，还将常驻后台，为操作系统提供一系列二进制接口，以便其获取和操作硬件信息。RISC-V 给出了此类环境和二进制接口的规范，称为“监管者二进制接口”，即 “SBI”。

SBI 有多种实现，如 Berkeley Boot Loader (BBL)、OpenSBI。而本次项目中使用的 SBI 实现为 RustSBI。

RustSBI项目源于2020年清华操作系统夏令营，旨在使用 Rust 语言编写 RISC-V 指令集中的 SBI 实现，支撑上层系统软件比如操作系统的运行。在国际 SBI 实现列表中获得编号四。具有以下功能：

· 多功能且可拓展的操作系统运行时

·为物理机、虚拟机、模拟器提供支持和兼容性

·支持 RISC-V SBI 规范 v2.0

·使用 Rust 编写，使用稳定版本的 Rust 工具链构建

由于 HPM 系列芯片的启动设备较为单一（XPI），且 XPI 的初始化工作已经在 BootROM 中完成并映射到地址空间中，同时为了加快启动速度，本项目最终没有移植 U-Boot；而是基于 RustSBI 库，编写操作系统的 Bootloader，实现 SDRAM 初始化、固件加载、设备树传递和内核跳转等功能，以及为操作系统提供监管者二进制接口（SBI）。

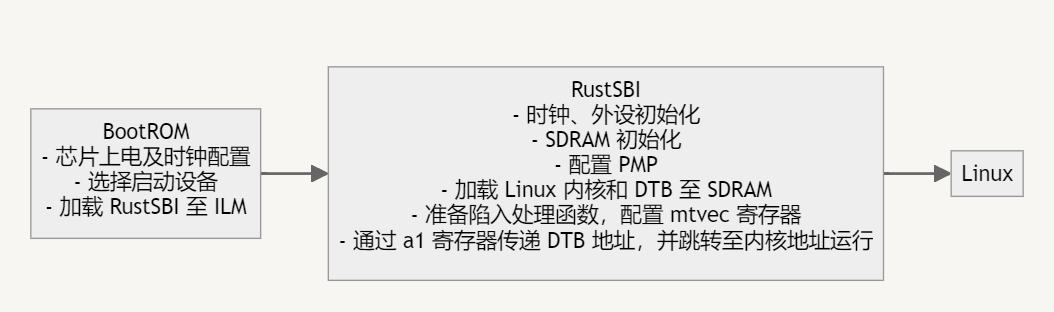

最终在 HPM6360 芯片上的启动流程如下：

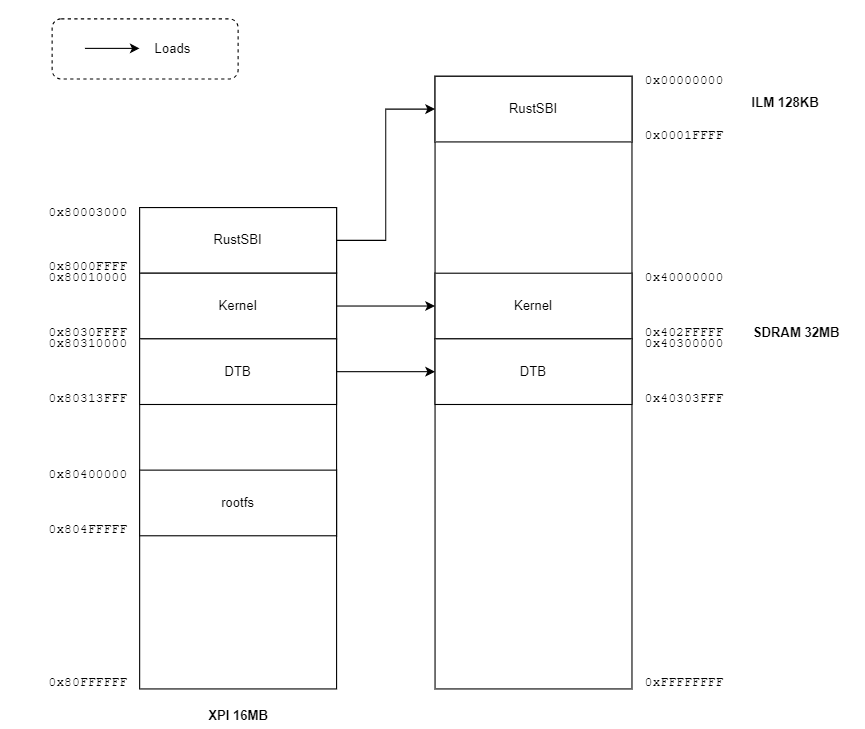

启动镜像布局

部分实现细节

Zicntr 指令集拓展支持

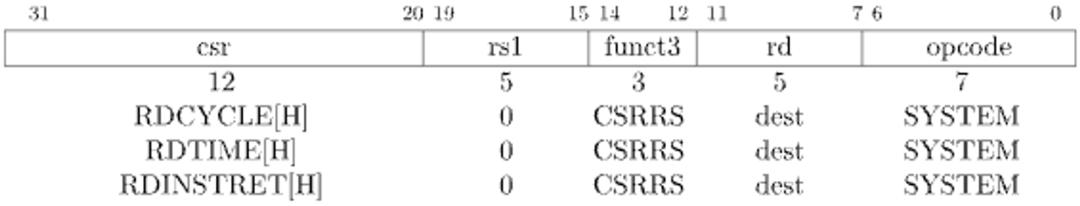

Linux 内核中，使用了 TIME 和 TIMEH 这两个 CSR 寄存器来获取系统时钟用于调度。但 HPM6360 使用的 Andes D45 核心并没有实现这两个 CSR 寄存器，在执行 csrrs rd, time, rs1 或 csrrs rd, timeh, rs1 指令时会产生非法指令异常（Illegal Instruction）。这就需要软件在异常处理函数中模拟这两条指令的执行。

static inline cycles_t get_cycles(void)
{
return csr_read(CSR_TIME);
}
#define get_cycles get_cycles

static inline u32 get_cycles_hi(void)
{
return csr_read(CSR_TIMEH);
}
#define get_cycles_hi get_cycles_hi

#endif /* !CONFIG_RISCV_M_MODE */

#ifdef CONFIG_64BIT
static inline u64 get_cycles64(void)
{
return get_cycles();
}
#else /* CONFIG_64BIT */
static inline u64 get_cycles64(void)
{
u32 hi, lo;

do {
hi = get_cycles_hi();
lo = get_cycles();
} while (hi != get_cycles_hi());

return ((u64)hi << 32) | lo;
}
#endif /* CONFIG_64BIT */

arch/riscv/include/asm/timex.h:51

这里我使用了 riscv-decode 这个库对机器码进行解码。

1、触发非法指令异常后从 mtval 寄存器中读取到非法指令；

2、将其作为参数调用 riscv_decode::decode() 函数进行解码，获取到 CSR 以及 rd 的值，判断是否为 TIME:0xc01 和 TIMEH:0xc81 这两个 CSR 寄存器；

3、如果是，则将 MCHTMR 外设中 MTIME 寄存器的值保存至 rd 寄存器中。并恢复现场并从异常指令的下一条指令开始执行；

4、如果不是，则将异常委托给 Linux 内核处理。模拟异常发生时的硬件行为，填充对应寄存器并更新 mstatus:MPP ，使异常返回后的特权级别为 S-mode，最后将 mepc 寄存器覆盖为 stvec 的值，异常返回后将从 Linux 内核的异常处理函数入口开始执行。具体实现细节请参考：

https://github.com/rustsbi/rustsbi-hpm/blob/194d9cc7899fef320ac9e4b8e2c57ffca3eafe34/src/trap.rs#L51-L67

请手动跳转

SDRAM 区域原子指令的支持

在调试过程中发现，HPM6360 无法在 SDRAM 的地址范围中执行原子指令，会产生存储/原子指令访问错误异常（Store/AMO Access Fault）。而 Linux 内核中有部分操作调用了原子指令（例如加锁等同步操作），在 CPU 不支持原子指令的情况下 Linux 内核无法运行。这里同样可以基于异常对原子指令进行模拟。

1、AMO 指令

在执行 AMO 指令时，会陷入存储/原子指令访问错误异常。同样的，我们需要从 mepc 指向的指令地址获取出错的原子指令，并进行模拟。

2、lr / sc

对于 lr (Load Reserved) 和 sc (Store Conditional) 指令的情况则有一些特殊。 lr 指令执行时会触发加载指令访问错误异常（Load Access Fault），但 sc 指令在执行时不会触发任何异常，rd 寄存器的结果直接返回 1 ，则就导致无法直接模拟该指令的执行。

这里我选择的解决办法是：在执行到 lr 指令时，先对 lr 指令进行模拟，然后查找后续内存地址中的 sc 指令，并将其替换为非法指令（实际使用的是 csrrw zero, time, zero）。这样在执行到原先 sc 指令的位置时就会触发非法指令异常。在异常处理函数中，判断是否是原先替换指令的地址，如果是，则还原被替换的 sc 指令，并模拟指令执行，随后异常退出至下一条指令继续执行；如果不是，则将异常委托给内核处理。

设备树

/dts-v1/;

/ {
#address-cells = <0x01>;
#size-cells = <0x01>;
compatible = "hpmicro,hpm6360";
model = "HPMicro HPM6360 Evaluate Kit";

aliases {
serial0 = &uart0;
};

chosen {
bootargs = "earlycon=sbi console=hvc0 ignore_loglevel rootwait root=/dev/mtdblock0";
stdout-path = "hvc0";
};

memory@40000000 {
device_type = "memory";
reg = <0x40000000 0x02000000>;
};

cpus {
#address-cells = <0x01>;
#size-cells = <0x00>;
timebase-frequency = <1000000>;

cpu@0 {
phandle = <0x01>;
device_type = "cpu";
reg = <0x00>;
status = "okay";
compatible = "riscv";
riscv,isa = "rv32imafdcp";
riscv,isa-base = "rv32i";
riscv,isa-extensions = "i", "m", "a", "f", "d", "c", "zicsr",
"zifencei", "zihpm";
mmu-type = "riscv,none";

interrupt-controller {
#interrupt-cells = <0x01>;
interrupt-controller;
compatible = "riscv,cpu-intc";
};
};
};

soc {
#address-cells = <0x01>;
#size-cells = <0x01>;
compatible = "simple-bus";
ranges;

rom@80400000 {
compatible = "mtd-rom";
reg = <0x80400000 0xC00000>;
bank-width = <1>;
};

uart0: uart0@f0040000 {
compatible = "hpmicro,hpm6360-uart";
reg = <0xf0040000 0x40>;
clock-frequency = <24000000>;
status = "okay";
};
};
};

实现效果

目前已经成功实现 Linux 6.10 内核启动引导，并传递设备树给内核。

coremark 跑分结果：

~ # coremark
2K performance run parameters for coremark.
CoreMark Size : 666
Total ticks : 13913
Total time (secs): 13.913000
Iterations/Sec : 1437.504492
Iterations : 20000
Compiler version : GCC13.3.0
Compiler flags : -D_LARGEFILE_SOURCE -D_LARGEFILE64_SOURCE -D_FILE_OFFSET_BITS=64 -O2 -g0 -fPIC -Wl,-elf2flt=-r -static -lrt
Memory location : Please put data memory location here
(e.g. code in flash, data on heap etc)
seedcrc : 0xe9f5
[0]crclist : 0xe714
[0]crcmatrix : 0x1fd7
[0]crcstate : 0x8e3a
[0]crcfinal : 0x382f
Correct operation validated. See readme.txt for run and reporting rules.
CoreMark 1.0 : 1437.504492 / GCC13.3.0 -D_LARGEFILE_SOURCE -D_LARGEFILE64_SOURCE -D_FILE_OFFSET_BITS=64 -O2 -g0 -fPIC -Wl,-elf2flt=-r -static -lrt / Heap

ramspeed 测试结果，可以看出缓内的读取速度是非常快的，超出缓存范围后读取速度受限于 SDARM 的速度：

~ # ramspeed -b 2 -g 1 -m 1 -r
RAMspeed (GENERIC) v2.6.0 by Rhett M. Hollander and Paul V. Bolotoff, 2002-09

1Gb per pass mode

INTEGER & READING 1 Kb block: 1460.57 Mb/s
INTEGER & READING 2 Kb block: 1487.33 Mb/s
INTEGER & READING 4 Kb block: 1498.92 Mb/s
INTEGER & READING 8 Kb block: 1505.16 Mb/s
INTEGER & READING 16 Kb block: 1507.90 Mb/s
INTEGER & READING 32 Kb block: 1301.73 Mb/s
INTEGER & READING 64 Kb block: 116.71 Mb/s
INTEGER & READING 128 Kb block: 116.79 Mb/s
INTEGER & READING 256 Kb block: 116.81 Mb/s
INTEGER & READING 512 Kb block: 116.82 Mb/s
INTEGER & READING 1024 Kb block: 116.74 Mb/s
