磁致伸缩位移传感器与SSI差分信号

磁致伸缩位移传感器与SSI差分信号

1. 介绍

磁致伸缩位移传感器是一种利用磁致伸缩效应进行位移测量的设备，它通过传感器内的磁场变化来计算物体的位移。SSI（Synchronous Serial Interface，同步串行接口）是一种常见的用于数字传输的串行通信协议，广泛应用于位移传感器、编码器和其他精密仪器中。

差分信号（Differential Signal）是一种传输信号的方式，通过使用两个对称的信号线（正信号和负信号）来传输信号，这样能够减少噪声干扰，提高信号的传输质量。对于磁致伸缩位移传感器来说，采用差分信号可以确保高精度的位移数据传输。

2. 磁致伸缩位移传感器工作原理

磁致伸缩位移传感器通过磁致伸缩效应原理工作。简单来说，传感器的工作方式是：当磁场作用于磁致伸缩材料时，材料发生微小的形变，传感器内的磁体根据这些形变移动，从而改变磁场，进而产生位移信号。这种信号可以通过不同的通信协议传输到控制系统。

3. SSI协议与差分信号

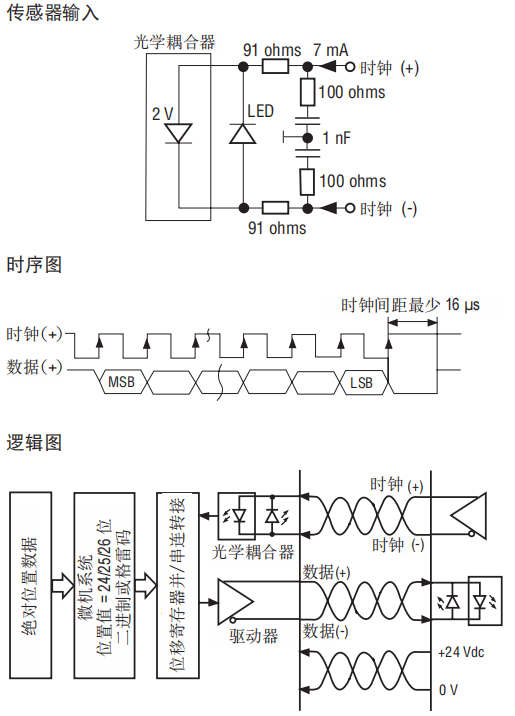

SSI磁致伸缩位移传感器时序逻辑图

SSI 是一种简单而有效的同步串行通信协议，常用于位移传感器等测量设备中。通过使用差分信号，SSI协议能够有效降低外界噪声的干扰，提高数据传输的可靠性和准确性。

SSI协议通常通过三根信号线进行通信：

数据线（Data）：用于传输位移数据。

时钟线（Clock）：用于同步数据传输的时钟信号。

使能线（Enable）：控制信号的激活或去激活。

在标准的SSI通信中，数据是按时钟同步的方式传输的，即每个时钟信号会触发一次数据的传输。

抗干扰SSI磁致伸缩位移传感器

4. 差分信号的优势

差分信号技术使用两条信号线（正负信号），而不是单一的信号线（与地面信号相对），这有几个显著的优势：

抗噪声干扰：差分信号相对于单端信号具有更强的抗电磁干扰能力，因为任何干扰都会对两根信号线产生相同的影响，而接收端只关心两者之间的差异。

提高信号质量：差分信号的对称性使其能提供更高的信号质量，特别是在长距离传输或高噪声环境下，这一点非常重要。

减少地电位漂移：差分信号系统不依赖于地线参考，这使得它能有效减少由于地电位变化引起的信号失真。

5. 磁致伸缩位移传感器中差分信号的应用

SSI磁致伸缩位移传感器

在磁致伸缩位移传感器中，SSI协议与差分信号的结合，可以帮助实现更高精度的位移测量。传感器测得的位移信号经过处理后，通过差分信号发送到控制系统，以确保数据在传输过程中不会受到噪声或干扰的影响，尤其适用于以下场景：

长距离传输：当传感器与控制系统之间的距离较远时，差分信号能够有效减少信号衰减和干扰。

高噪声环境：在工业自动化领域，磁致伸缩位移传感器通常位于高电磁干扰环境中（如电机驱动器、PLC控制系统附近），差分信号能够确保信号传输的稳定性和准确性。

精密测量：对于要求高精度位移测量的应用（如精密机械、机器人技术等），差分信号确保了数据传输的高保真度，避免了因干扰引起的数据误差。

6. SSI差分信号工作流程

传感器采集位移数据：磁致伸缩位移传感器通过磁致伸缩效应测量物体的位移，将其转化为数字信号。

时钟信号同步：SSI协议使用时钟信号同步数据的传输过程，确保数据在正确的时机传输到控制系统。

差分信号传输：位移数据通过差分信号传输，接收端通过接收正负信号的差异来还原原始数据，确保信号的准确性。

数据接收与解码：接收端（通常是PLC或其他控制系统）接收到差分信号后，将其解码为位移值，从而进行控制或反馈。

7. 优势总结

结合SSI协议与差分信号的磁致伸缩位移传感器，提供了以下优势：

高精度传输：通过差分信号传输，确保了位移数据的高保真度和高精度。

抗干扰性强：差分信号能够有效抑制环境噪声，确保数据的准确性，尤其适用于工业环境。

长距离稳定传输：差分信号能在较长的距离上传输数据，适用于需要长距离布线的应用场景。

简化布线与集成：SSI协议和差分信号系统结构简单，易于与其他工业设备集成，降低了系统复杂性和成本。

8. 应用案例

自动化生产线：在自动化生产线中，磁致伸缩位移传感器可以提供精确的位移反馈，使用SSI差分信号可以确保信号传输的可靠性。

液压系统：液压阀门的开合位置、液位的精确控制，要求位移传感器能够提供稳定的反馈，差分信号在长距离或噪声环境下提供了优越的抗干扰能力。

机器人技术：机器人关节的精确控制依赖于高精度的位移反馈，采用差分信号的传感器能够确保数据的准确传输，避免机械运动过程中的误差。

结论

磁致伸缩位移传感器与SSI差分信号协议的结合，为工业自动化、精密测量和控制提供了稳定、可靠、高精度的数据传输方案。通过差分信号的抗干扰性和长距离传输能力，磁致伸缩位移传感器能够在复杂的工业环境中高效地进行位移测量，并将数据可靠地传输给控制系统，实现精确的位移控制和过程优化。
