发布｜CAE1200+FPGA开发板

奇历士联合IDH晶立达推出的CAE1200+FPGA开发板（型号：sICGW5A25A01）是一款高性能、多功能的开发平台，集成了高精度数据采集和灵活的FPGA处理能力，适用于工业通信、数据采集和多种协议开发。以下是该开发板的详细说明：

开发板核心配置

ADC芯片：

型号：奇历士CAE1200

性能：16位分辨率，8通道同步采样，采样率高达200Ksps。

特点：高精度、多通道同步采样，适合工业数据采集、信号处理等应用。

FPGA芯片：

型号：高云GW5A-EV25PG256C C1/10 FPGA

特点：提供强大的逻辑处理能力，支持灵活的硬件编程，适用于定制化功能开发。

PSRAM：

容量：256Mbits x 8bits

接口：Octal xSPI（八线SPI接口）

特点：高速存储，适合数据缓存和处理。

网络接口：

RJ45：2个10M/100M以太网接口

支持协议：EtherCAT、以太网等工业通信协议。

开发板主要特点

高精度数据采集：16位8通道ADC，支持200Ksps同步采样，适合高精度信号采集。

强大的FPGA支持：高云GW5A系列FPGA提供灵活的硬件编程能力，支持复杂算法和协议实现。

多协议支持：支持EtherCAT主站/从站、以太网、RS485、CAN等工业通信协议。

高速存储：256Mbits PSRAM提供充足的数据缓存空间，适合实时数据处理。

双以太网接口：2个10M/100M以太网接口，支持网络通信和工业协议开发。

典型应用场景

EtherCAT主站/从站开发：

支持EtherCAT协议开发，适用于工业自动化控制系统。

工业通信：

支持以太网、RS485、CAN等多种工业通信协议，适合工业设备通信开发。

数据采集与处理：

高精度ADC适合工业传感器数据采集、信号处理等应用。

网络设备开发：

双以太网接口支持网络通信设备开发，如网关、交换机等。

实时控制系统：

FPGA的灵活性和高性能适合实时控制系统的开发。

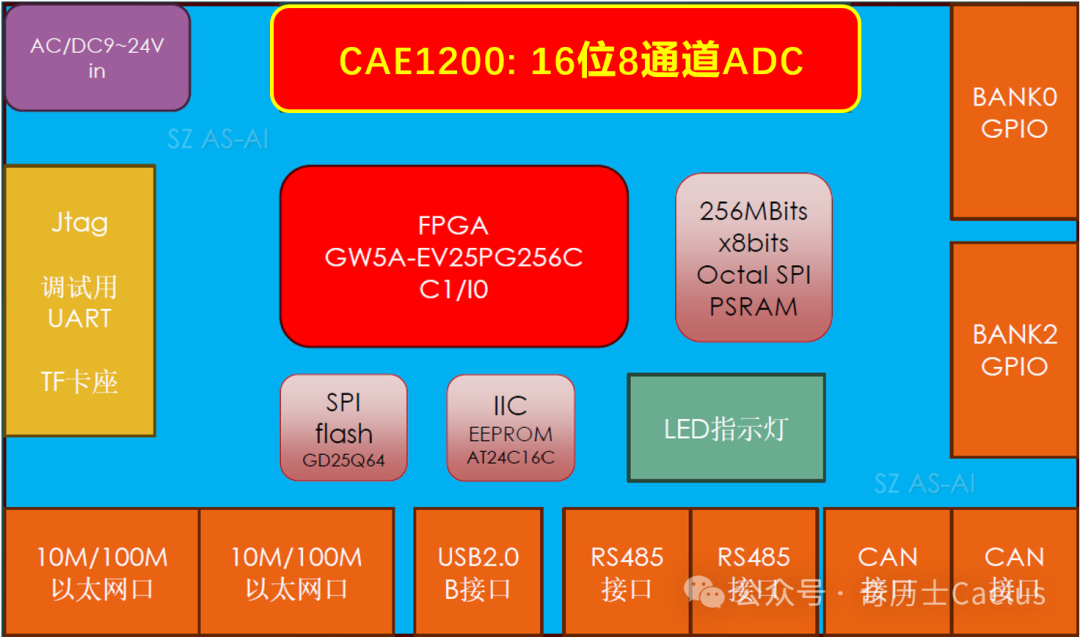

开发板框图

开发板图片
