在嵌入式系统开发领域，针对特定硬件平台进行Qt框架的移植与适配是一项关键技术任务。作为业界主流的跨平台应用开发框架，Qt凭借其完善的图形界面支持能力，在嵌入式开发图形界面应用程序中占据重要地位。本文将基于ELF 1开发板详细阐述Qt 5.12 版本的交叉编译与系统移植方案。

1、源码下载
Qt5.12可在Qt官网或者GitHub等下载，以下为GitHub链接：https://github.com/zhoujun59761/qtsrc512

2、源码配置修改

（1）解压源码包并设置权限

elf@ubuntu:~/work$ unzip qtsrc512-master.zip elf@ubuntu:~/work$ chmod 777 -R qtsrc512-master（设置最大权限，避免编译时权限问题） elf@ubuntu:~/work$ cd qtsrc512-master/

（2）修改qmake.conf配置文件

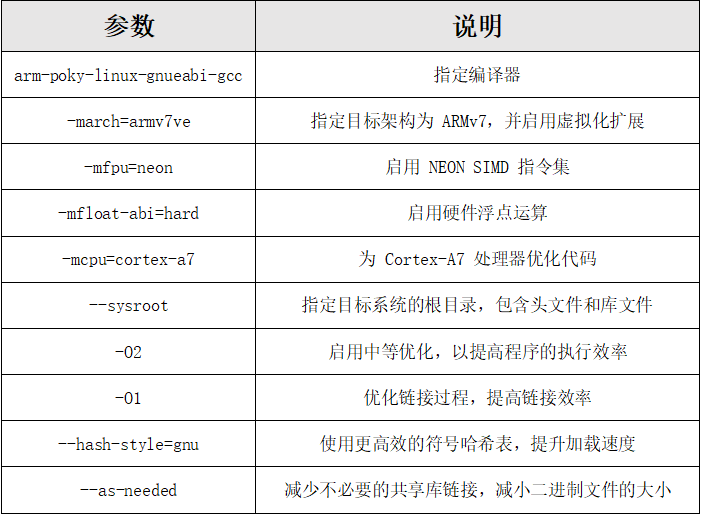

由于ELF 1开发板是 ARM 架构，所以需要修改 qmake.conf 文件以适应交叉编译环境。编辑文件路径为 qtbase/mkspecs/linux-arm-gnueabi-g++/qmake.conf，并进行如下修改。

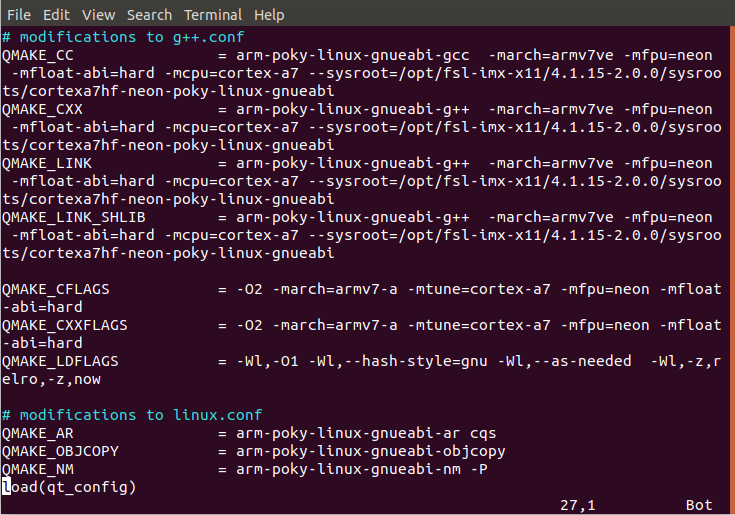

elf@ubuntu:~/work/qtsrc512-master$ vi qtbase/mkspecs/linux-arm-gnueabi-g++/qmake.conf

内容如下：

# # qmake configuration for building with arm-linux-gnueabi-g++ # MAKEFILE_GENERATOR = UNIX CONFIG += incremental QMAKE_INCREMENTAL_STYLE = sublib include(../common/linux.conf) include(../common/gcc-base-unix.conf) include(../common/g++-unix.conf) # modifications to g++.conf QMAKE_CC = arm-poky-linux-gnueabi-gcc -march=armv7ve -mfpu=neon -mfloat-abi=hard -mcpu=cortex-a7 --sysroot=/opt/fsl-imx-x11/4.1.15-2.0.0/sysroots/cortexa7hf-neon-poky-linux-gnueabi QMAKE_CXX = arm-poky-linux-gnueabi-g++ -march=armv7ve -mfpu=neon -mfloat-abi=hard -mcpu=cortex-a7 --sysroot=/opt/fsl-imx-x11/4.1.15-2.0.0/sysroots/cortexa7hf-neon-poky-linux-gnueabi QMAKE_LINK = arm-poky-linux-gnueabi-g++ -march=armv7ve -mfpu=neon -mfloat-abi=hard -mcpu=cortex-a7 --sysroot=/opt/fsl-imx-x11/4.1.15-2.0.0/sysroots/cortexa7hf-neon-poky-linux-gnueabi QMAKE_LINK_SHLIB = arm-poky-linux-gnueabi-g++ -march=armv7ve -mfpu=neon -mfloat-abi=hard -mcpu=cortex-a7 --sysroot=/opt/fsl-imx-x11/4.1.15-2.0.0/sysroots/cortexa7hf-neon-poky-linux-gnueabi QMAKE_CFLAGS = -O2 -march=armv7-a -mtune=cortex-a7 -mfpu=neon -mfloat-abi=hard QMAKE_CXXFLAGS = -O2 -march=armv7-a -mtune=cortex-a7 -mfpu=neon -mfloat-abi=hard QMAKE_LDFLAGS = -Wl,-O1 -Wl,--hash-style=gnu -Wl,--as-needed -Wl,-z,relro,-z,now # modifications to linux.conf QMAKE_AR = arm-poky-linux-gnueabi-ar cqs QMAKE_OBJCOPY = arm-poky-linux-gnueabi-objcopy QMAKE_NM = arm-poky-linux-gnueabi-nm -P load(qt_config)

3、交叉编译

（1）编写编译脚本

由于 configure 生成 Makefile 时需要大量参数，可以编写一个脚本保存这些配置。首先创建脚本文件 shell.sh。

elf@ubuntu:~/work/qtsrc512-master$ touch shell.sh elf@ubuntu:~/work/qtsrc512-master$ chmod 777 shell.sh

在 shell.sh 中填入以下内容（-prefix 后面的路径需要根据实际情况修改）。

./configure -prefix /home/elf/work/qtsrc512-master/__install \ -opensource \ -confirm-license \ -release \ -shared \ -xplatform linux-arm-gnueabi-g++ \ -optimized-qmake \ -c++std c++11 \ --rpath=no \ -pch \ -skip qt3d \ -skip qtactiveqt \ -skip qtandroidextras \ -skip qtcanvas3d \ -skip qtconnectivity \ -skip qtdatavis3d \ -skip qtdoc \ -skip qtgamepad \ -skip qtlocation \ -skip qtmacextras \ -skip qtnetworkauth \ -skip qtpurchasing \ -skip qtremoteobjects \ -skip qtscript \ -skip qtscxml \ -skip qtsensors \ -skip qtspeech \ -skip qtsvg \ -skip qttools \ -skip qttranslations \ -skip qtwayland \ -skip qtwebengine \ -skip qtwebview \ -skip qtwinextras \ -skip qtxmlpatterns \ -make libs \ -make examples \ -nomake tools -nomake tests \ -gui \ -widgets \ -dbus-runtime \ --glib=no \ --iconv=no \ --pcre=qt \ --zlib=qt \ -no-openssl \ --xcb=qt \ --freetype=qt \ --harfbuzz=qt \ -no-opengl \ --libpng=qt \ --libjpeg=qt \ --sqlite=qt \ -plugin-sql-sqlite \ -recheck-all \ -no-strip

（2）执行环境变量

elf@ubuntu:~/work/qtsrc512-master$ . /opt/fsl-imx-x11/4.1.15-2.0.0/environment-setup-cortexa7hf-neon-poky-linux-gnueabi

（3）编译

运行脚本并进行编译。

elf@ubuntu:~/work/qtsrc512-master$ ./shell.sh

执行脚本可能会出现以下错误。

+ cd qtbase + /home/elf/work/qtsrc512-master/qtbase/configure -top-level -prefix /home/elf/work/qtsrc512-master/__install -opensource -confirm-license -release -strip -shared -xplatform linux-arm-gnueabi-g++ -optimized-qmake -c++std c++11 --rpath=no -pch -skip qt3d -skip qtactiveqt -skip qtandroidextras -skip qtcanvas3d -skip qtconnectivity -skip qtdatavis3d -skip qtdoc -skip qtgamepad -skip qtlocation -skip qtmacextras -skip qtnetworkauth -skip qtpurchasing -skip qtremoteobjects -skip qtscript -skip qtscxml -skip qtsensors -skip qtspeech -skip qtsvg -skip qttools -skip qttranslations -skip qtwayland -skip qtwebengine -skip qtwebview -skip qtwinextras -skip qtxmlpatterns -make libs -make examples -nomake tools -nomake tests -gui -widgets -dbus-runtime --glib=no --iconv=no --pcre=qt --zlib=qt -no-openssl --xcb=qt --freetype=qt --harfbuzz=qt -no-opengl --libpng=qt --libjpeg=qt --sqlite=qt -plugin-sql-sqlite -recheck-all Please make sure to unset the QMAKESPEC, XQMAKESPEC, QMAKEPATH, and QMAKEFEATURES environment variables prior to building Qt.

这是因为Ubuntu中已经有Qt的环境了，如需解决可以参考提示执行如下命令。

elf@ubuntu:~/work/qtsrc512-master$ unset QMAKESPEC XQMAKESPEC QMAKEPATH QMAKEFEATURES

继续执行shell.sh脚本。

elf@ubuntu:~/work/qtsrc512-master$ ./shell.sh elf@ubuntu:~/work/qtsrc512-master$ make elf@ubuntu:~/work/qtsrc512-master$ make install

编译完成后，__install 文件夹包含了 Qt 5.12 所需的所有文件。

elf@ubuntu:~/work/qtsrc512-master$ cd __install/ elf@ubuntu:~/work/qtsrc512-master/__install$ ls bin doc examples include lib mkspecs plugins qml

其中，lib文件夹为所需的lib库，examples文件夹为demo工程。

4、功能测试

（1）打包Qt文件夹

将编译生成的文件打包。

elf@ubuntu:~/work/qtsrc512-master/__install$ tar -cjvf qt5.12.tar.bz2 *

（2）解压至开发板

将打包后的文件放到U盘，拷贝至开发板并解压。

root@ELF1:~# tar -mxvf qt5.12.tar.bz2 -C /

（3）执行环境变量

在开发板上设置环境变量，确保 Qt 正常运行。其中export QT_ROOT=/ 为qt5.12文件相关的路径（填解压的路径）。

export QT_ROOT=/ export QT_QPA_FONTDIR=/usr/share/fonts export QT_QPA_PLATFORM_PLUGIN_PATH=$QT_ROOT/plugins export QT_PLUGIN_PATH=$QT_ROOT/plugins export LD_LIBRARY_PATH=$QT_ROOT/lib:$QT_ROOT/plugins/platforms export QML2_IMPORT_PATH=$QT_ROOT/qml //两种显示框架根据需求进行设置 export QT_QPA_PLATFORM=linuxfb:tty=/dev/fb0 //采用Linuxfb显示框架 export QT_QPA_PLATFORM=xcb:tty=/dev/fb0 //采用x11显示框架

（4）运行示例应用

Linuxfb显示框架运行 Qt 的示例应用进行功能测试。

root@ELF1:~# /examples/charts/areachart/areachart

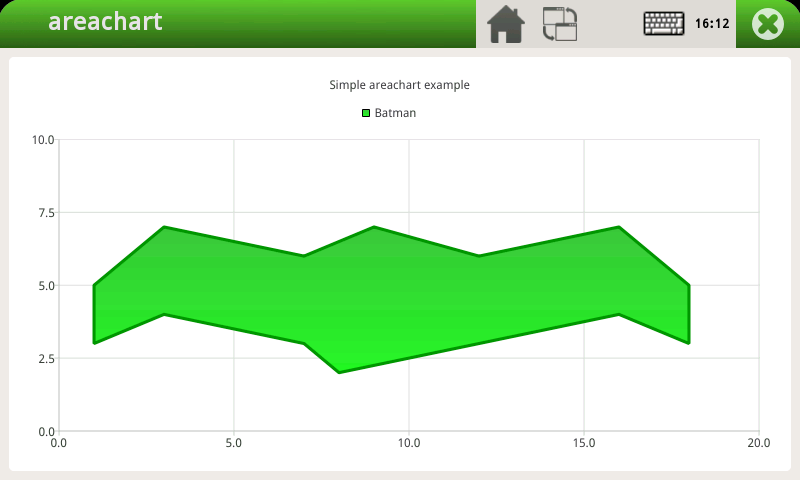

效果如下：
