低成本解决方案,RK3506的应用场景分析!

RK3506是瑞芯微推出的MPU产品，芯片制程为22nm，定位于轻量级、低成本解决方案。该MPU具有低功耗、外设接口丰富、实时性高的特点，适合用多种工商业场景。本文将基于RK3506的设计特点，为大家分析其应用场景。

RK3506核心板主要分为三个型号，各型号间的区别如下图：

​

图1RK3506核心板处理器型号

场景1：显示HMI

RK3506核心板显示接口支持RGB、MIPI、QSPI输出，且支持2D图形加速，轻松运行QT、LVGL等GUI，最快3S内开机。支持720P30FPS视频软解，可进行H.264、MJPEG解码。

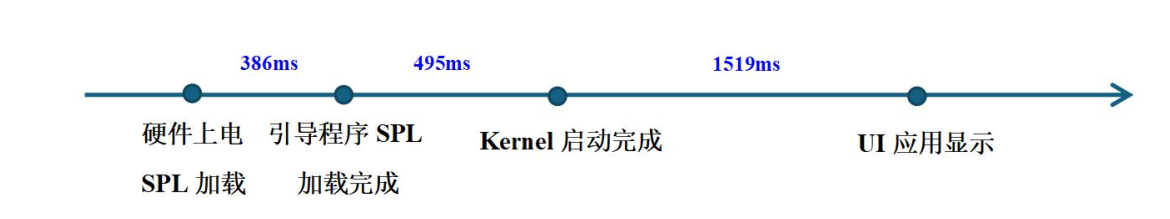

图2快速启动

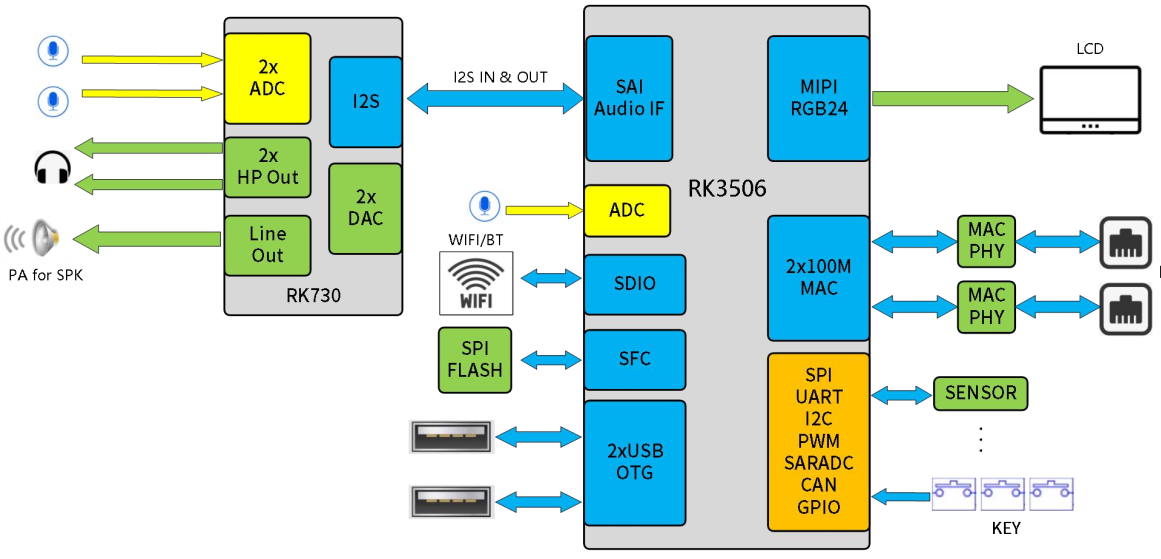

图3工业HMI场景应用框图

场景2：工业通信

RK3506核心板支持双路百兆网、2路CANFD、6路UART，满足常规工业领域的控制及通信要求。此外，该处理器支持DSMC总线，可方便通过FPGA扩展更多资源。

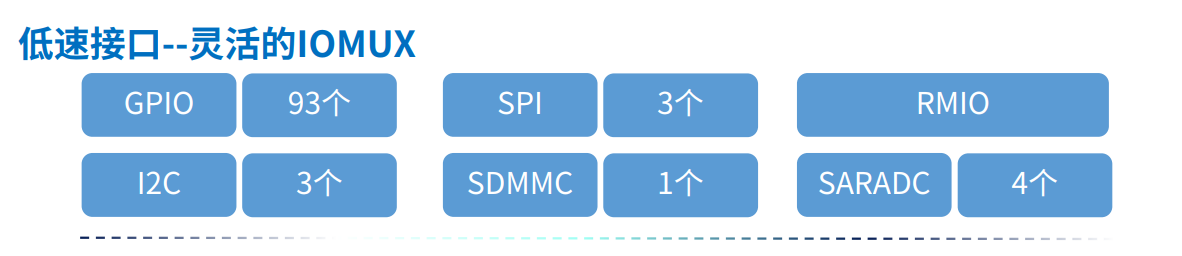

图4丰富的资源接口

场景3：PLC控制应用

RK3506核心板平台支持AMP多核异构多系统，支持Linux、RTOS、Bare-metal组合的AMP系统架构，可实现2xCortex-A7Linux+1xCortex-A7RTOS+Cortex-M0HAL或3xCortex-A7RTOS+Cortex-M0HAL的应用结构。（提供标准RPMsg核间通信方案）

加压：使用stress-ng加负载测试

绑定实时核心：cyclictest运行在隔离核心

支持EtherCATIgH，并做了专项优化，实时性能测试，可做到1ms控制，抖动延时90us。

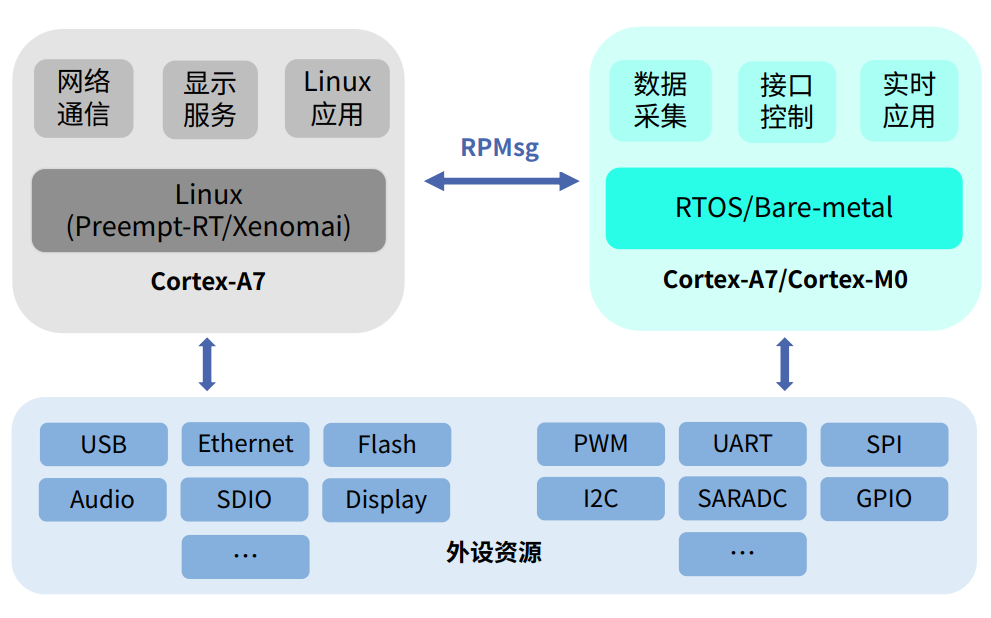

图5RK3506AMP多系统方案

场景4：工业手持机

在HMI解决方案的基础上，搭配优秀的功耗控制策略，该产品非常适合于小型手持机场景。RK3506核心板满载功耗低，且温升小。

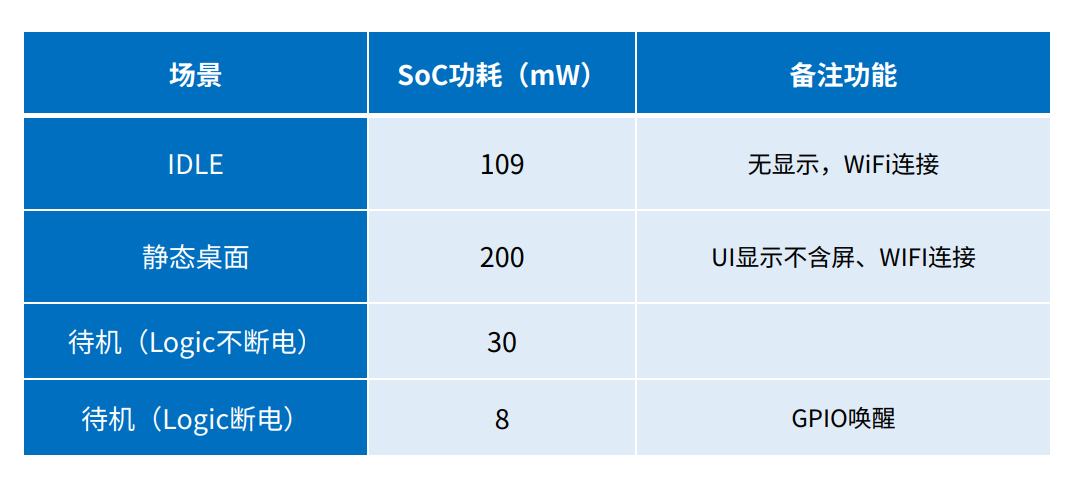

图6待机功耗表现

万象奥科推出邮票孔RK3506核心板、RK3568卡片电脑，更多行业场景与您一同探索！
