全志T113-S3开发板之串口通信

前言：

串口通信是异步的，所以端口能够在一根线上发送数据同时在另一根线上接收数据。串口通信最重要的参数是波特率、数据位、停止位和奇偶的校验。对于两个需要进行串口通信的端口，这些参数必须匹配，这也是能够实现串口通讯的前提。

产品简介

眺望电子EVM-T113-S3是一款基于全志T113-S3双核ARM Cortex-A7+ 单核HiFi4 DSP异构多核处理器设计的国产工业评估板。评估板接口资源丰富，引出一路千兆网口、双路CAN、双路USB、一路RS485等通信接口，板载4G(选配)模块。评估板引出三路串口，一路RS485，两路串口UART4和UART5，都可用于测试，准备好几根杜邦线和一个USB转TTL串口模块，开始跟着我们下面步骤了解串口通讯。

图1 EVM-T113-S3评估板接口布局图

串口通信

1回传测试（指令）

将串口的 TXD 和 RXD 短接，运行以下指令进行串口测试。

#stty-F/dev/ttySx-echoraw #设置串口x为raw模式并关闭回显# stty -F /dev/ttySx ispeed 115200 ospeed 115200 cs8 -parity#cat/dev/ttySx& #后台读取数据#echo“talowe_uart_test”>/dev/ttySx #写入数据

x为串口号，可在眺望网盘提供的原理图上确定串口号。

在EVM-T113-S3评估板上，RS485对应的是ttyS2，UART4对应的是ttyS4，UART5对应的是ttyS5,实际测试时将上述对应ttySx对应取值带入。如：测试RS485将ttyS1替换为ttyS2。下面通过示例带大家了解具体指令操作。

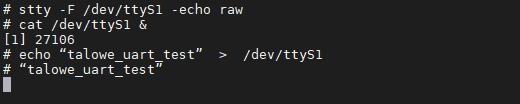

示例：将串口 1 的 TXD 和 RXD 引脚短接，测试串口 1（对应/dev/ttyS1）

#stty-F/dev/ttyS1-echoraw #设置串口1为raw模式并关闭回显# stty -F /dev/ttyS1 ispeed 115200 ospeed 115200 cs8 -parity#cat/dev/ttyS1& #后台读取串口1的数据#echo“talowe_uart_test”>/dev/ttyS1 #向串口1写入数据

2回传测试（程序）

将串口的 TXD 和 RXD 短接，运行以下指令即可进行串口测试。

# cd /talowe_test# ./serialtest COM1

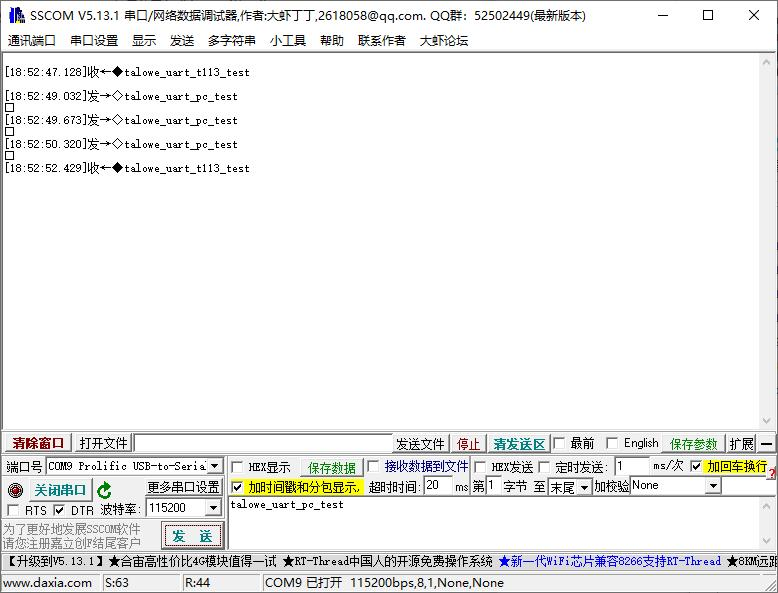

3与 PC 端通讯测试（指令）

将评估板相应串口的 TXD 和 RXD 引脚与串口模块的 TXD 和 RXD 引脚交叉相连（TXD->RXD，RXD->TXD），设置好串口助手（波特率：115200，数据位：8 位，奇偶校验位：无），并在评估板运行以下指令即可进行串口测试。）

#stty-F/dev/ttySx-echoraw #设置串口x为raw模式并关闭回显# stty -F /dev/ttySx ispeed 115200 ospeed 115200 cs8 -parity#cat/dev/ttySx& #后台读取数据

之后可以使用以下指令向 PC 端发送数据

#echo“talowe_uart_test”>/dev/ttySx #写入数据

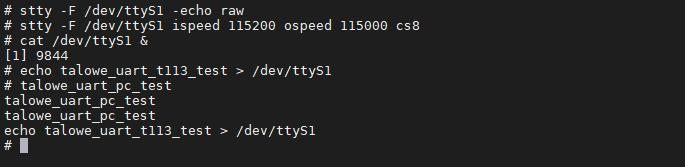

示例：测试串口 1

# stty-F/dev/ttyS1-echoraw#设置串口1为raw模式并关闭回显# stty -F /dev/ttyS1 ispeed 115200 ospeed 115200 cs8#cat/dev/ttyS1& #后台读取数据

之后可以使用以下指令向 PC 端发送数据

#echo“talowe_uart_test”>/dev/ttyS1 #写入数据

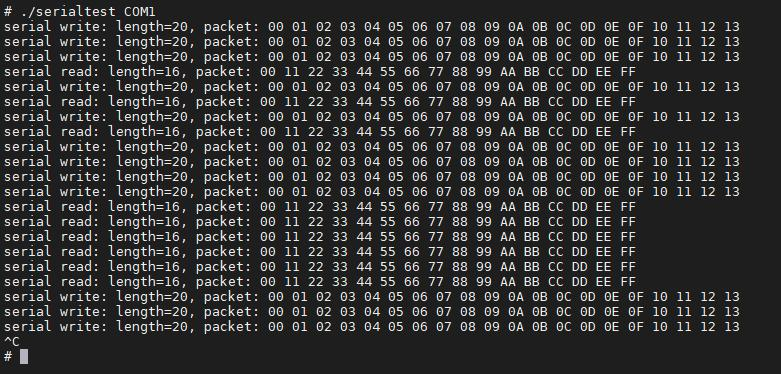

4与 PC 端通讯测试（程序）

将评估板相应串口的 TXD 和 RXD 引脚与串口模块的 TXD 和 RXD 引脚交叉相连（TXD->RXD，RXD->TXD），设置好串口助手（波特率：115200，数据位：8 位，奇偶校验位：无），并在评估板运行以下指令即可进行串口测试。

# cd /talowe_test# ./serialtest COM1

通过这份文章，我们希望每位开发者都能轻松掌握眺望EVM-T113-S3开发板的使用技巧。如果这篇文章给您的技术开发之旅带来了帮助，别忘了收藏它或与同行分享。
