用户手册 | 国产最强SOC——RK3588之调试登录篇

前言：

在当今数字化时代，芯片技术的发展日新月异，尤其是国产芯片的崛起引人瞩目。RK3588，作为国产最强的系统级芯片（SOC）之一，凭借其强大的性能和广泛的应用前景，受到了业界的广泛关注。本篇文章将基于眺望EVM-RK3588 V1.0评估板与Core-RK3588核心板详细介绍如何进行RK3588的调试登录与环境搭建，帮助开发者快速上手这一强大SOC，为后续的开发与创新打下坚实的基础。

图1-EVM-RK3588 评估板外观（正面）

一、驱动安装

1USB 驱动安装

在进行串口连接之前，需要先下载安装USB驱动以支持USB串口通信。
用户可以从我司“/眺望产品光盘资料/2、软件开发参考资料/5、工具软件/USB

驱动/DriverAssitant_v5.1.1.zip”中下载 USB 驱动软件。

下载完成之后，按照指示安装完成即可。此时将开发板的 OTG 下载口与电脑端连接后，打开设备管理器即可看到该端口在电脑上的识别标志：

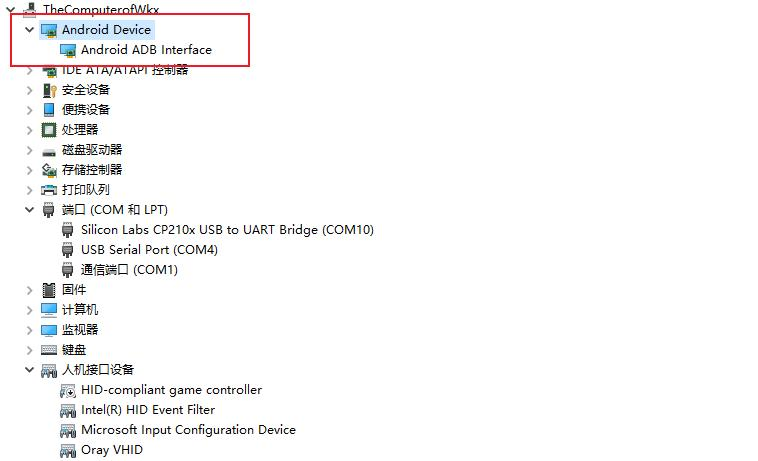

图1-1-电脑识别到开发板的下载接口

二、串口登录

2.1使用Typec串口调试

EVM-RK3588 评估板有单独引出来的 DEBUG 串口它是底板上的 P10 端口。
首先准备好 Typec 接口的数据线，实物如图2-1所示：

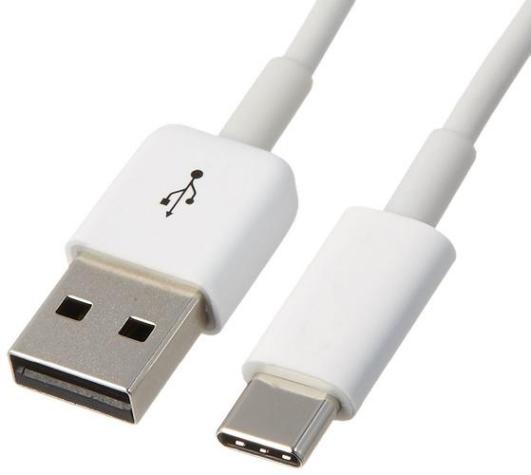

图2-1-Typec数据线

将 USB 数据线与 EVM-RK3588 评估板的 Typec 端口进行连接，连接如图2-2所示：

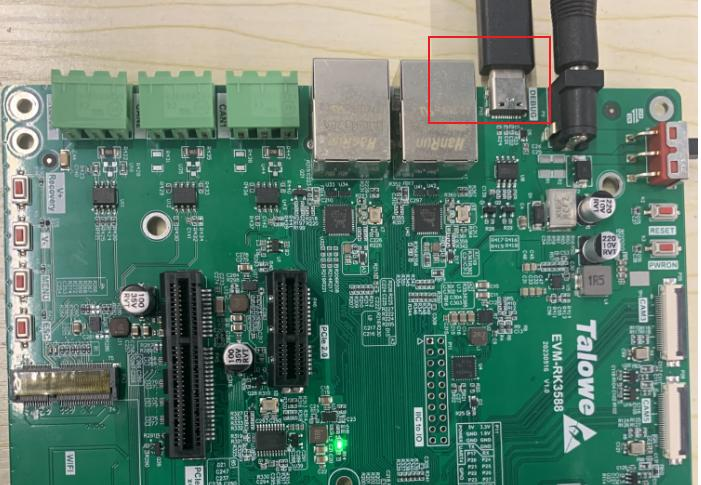

图2-2-Typec 数据线与底板连接图

电脑和 EVM-RK3588 评估板的串口连接好之后，设备管理器会出现 CH340的串口信息。

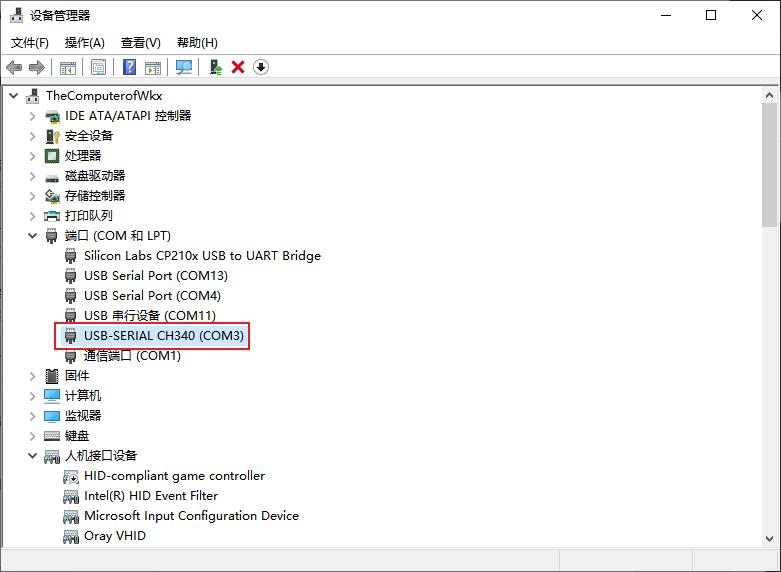

图2-3-计算机识别到的串口设备

注 ：此处的端口号根据实际情况来定，例如这里识别到的 CH340 的端口号是 COM3。
上述操作完成后即可进行下一步使用串口调试工具登录。

2.2使用SecureCRT工具登录
①安装 SecureCRT
用户可以从“/眺望产品光盘资料/2、软件开发参考资料/5、软件工具” 下载SecureCRT 安装程序。双击该文件开始安装，由于其安装过程比较简单，此处不再详细叙述。
②运行 SecureCRT 软件
第一次使用该软件时，点击“连接”，在连接对话框之下是没有我们要连接的端口的，如果我们已经连接过一次，我们就会在连接对话框之下看到需要连接的端口号，如图中的 COM11。由于新用户是第一次连接，因此我们需要在连接对话框之下点击快速连接如图2-4所示：

图2-4-SecureCRT“连接”对话框

点击“Quick Connect”按钮，弹出“快速连接”对话框，如下图所示：

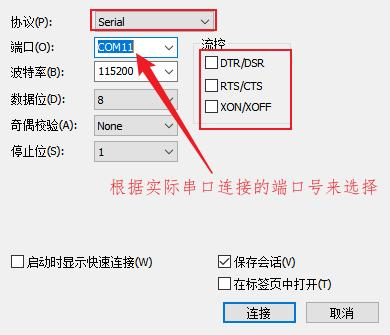

图2-5-SecureCRT“快速连接”对话框

在该对话框中，选择“协议”为“Serial”，“端口”需根据主机实际使用的串口号进行选择（可从操作系统的“设备管理器”中获得该信息），并对串口参数进行相应的设置，值得注意的是在设置串口参数时需关闭所有的“数据流控制”选项。在设置完成后，点击“连接”按钮，会出现一个用于登录的 SecureCRT 终端窗口。

图2-6-SecureCRT 终端登录窗口

2.3使用MobaXterm工具登录
①安装 MobaXterm
用户可以从“/眺望产品光盘资料/2、软件开发参考资料/5、软件工具” 下载MobaXterm 安装程序。双击该文件开始安装，由于其安装过程比较简单，此处不再详细叙述。
②运行 MobaXterm 软件
首先双击安装好的 MobaXterm 图标，在如下界面之中点击“会话”打开“会话设置”对话框：

图2-7-MobaXterm 软件界面

在“会话设置”对话框之中点击“串口”按钮进行基本串口设置选择实际的串行端口（例如本例中选择的是 COM11 端口，2.2.1 小节有详细步骤），速度选择 115200bps 之后点击“好的”打开串口。

图2-8-基本串口配置

串口登录成功画面如下：

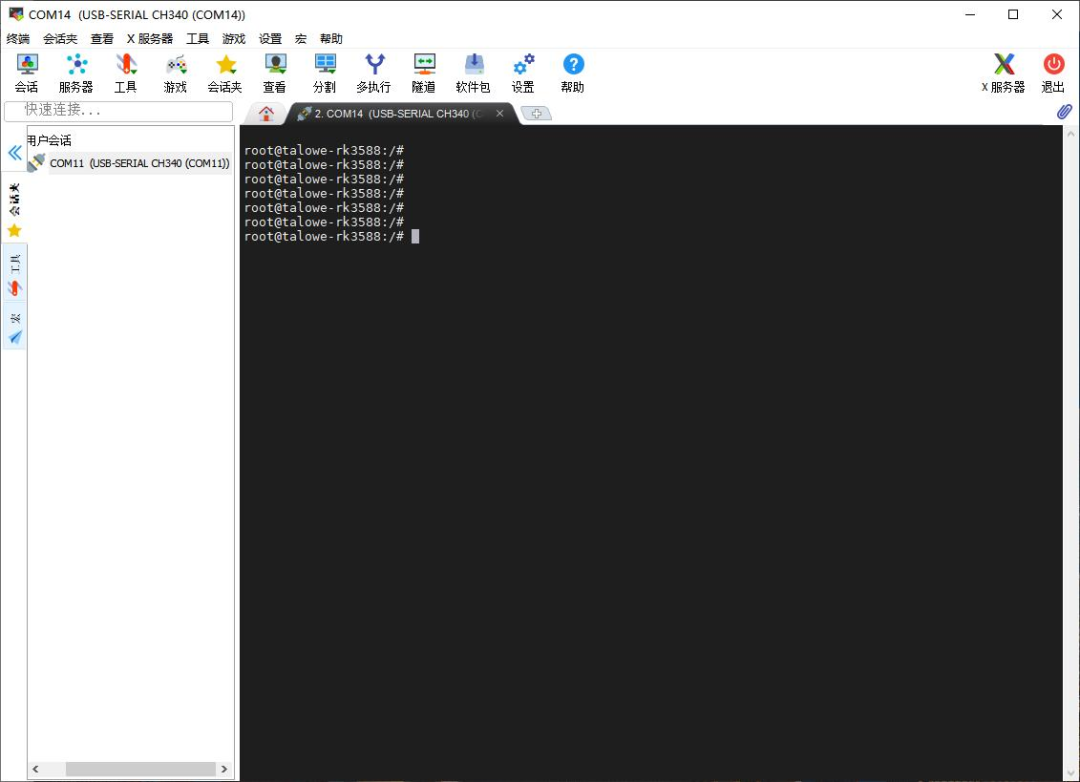

图2-9-MobaXterm 登陆成功界面

2.4使用SSH网络登录
首先将板子网口接入网线，执行ifconfig指令查询板子的 ip 地址：

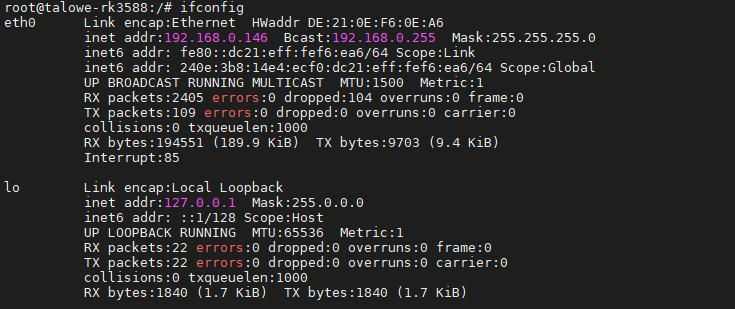

图2-10-查看ip

新打开一个 MobaXterm 软件会话，执行如下操作：

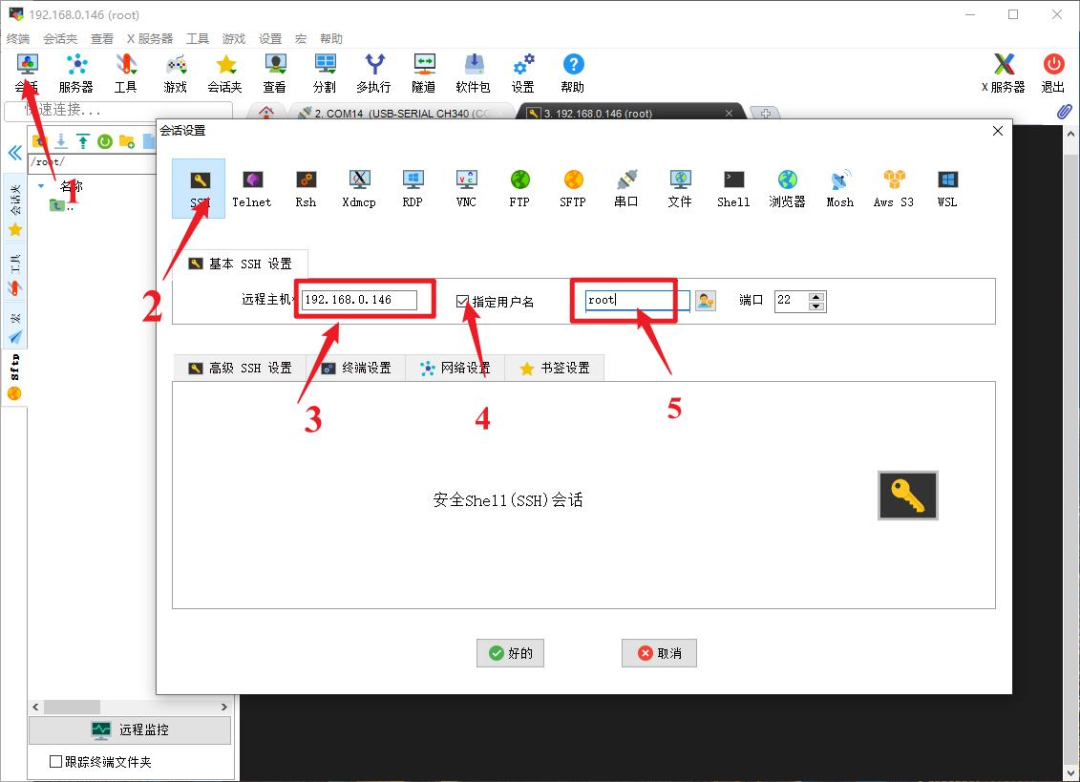

图2-11-SSH登录

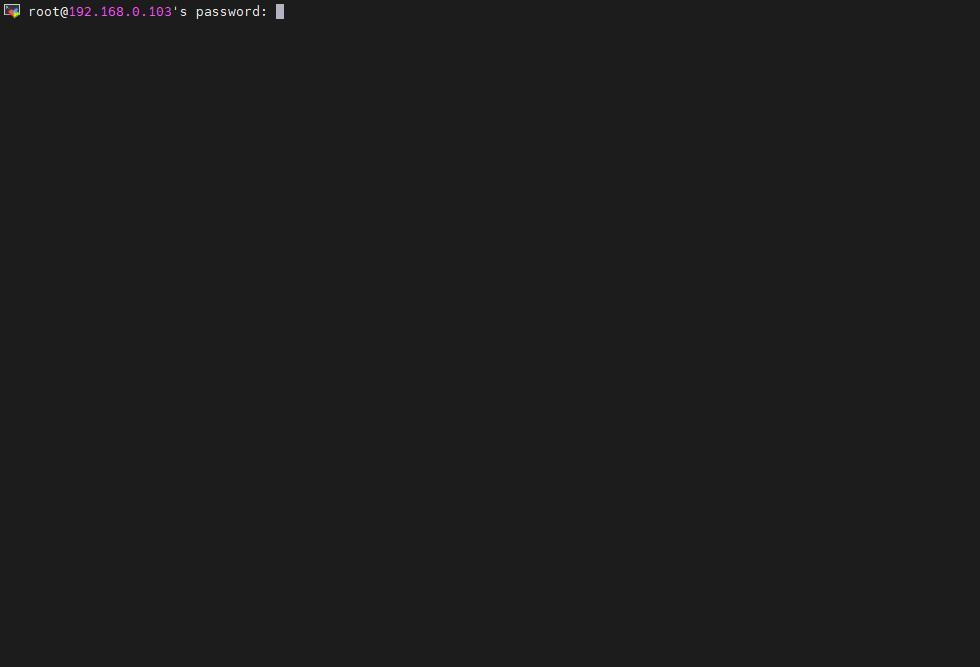

输入密码：root

图2-12-输入密码

输入密码成功之后，我们可以点击 yes 设置自己的密码，也可以选择 NO 使用默认的密码。ssh 登录成功之后，即对开发板进行操作：

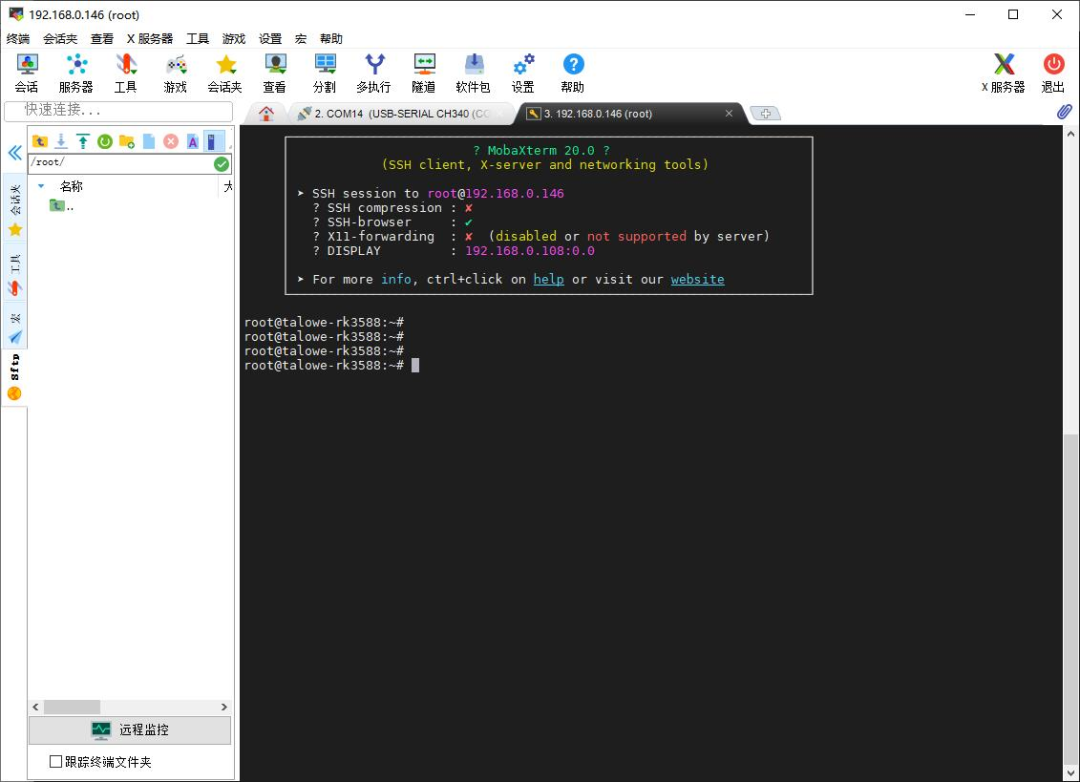

图2-13-登录成功
