ElfBoard技术贴｜ELF 1开发板适配的电容触摸液晶模

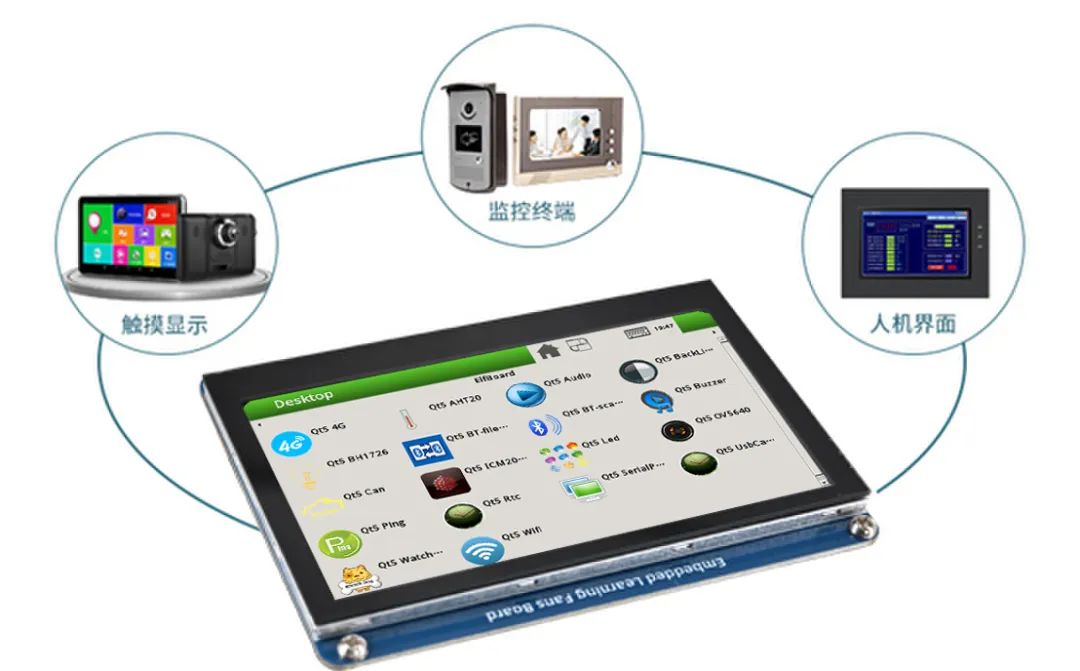

这款专为ELF 1开发板适配的4.3英寸电容触摸屏，集成了TFT-LCD面板、驱动电路、背光电路以及I2C接口GT911电容触摸，构成了一个透射型a-Si TFT-LCD（非晶硅薄膜晶体管液晶显示器）模块。面板尺寸为4.3英寸，分辨率为800×480。此外，该面板可支持显示16.7M色，适用于便携式设备显示应用。

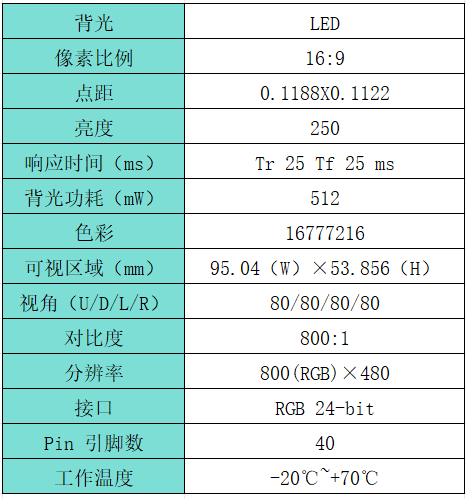

液晶屏体参数

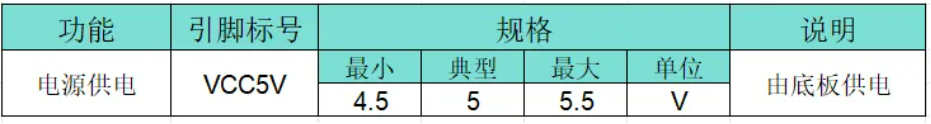

供电模式

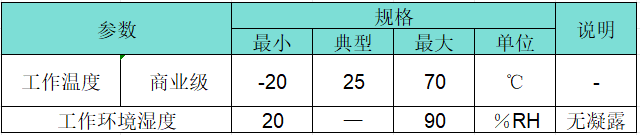

工作环境

液晶模块接口说明

液晶模块由屏体和驱动背板组成。其主要接口信号传输的逻辑框图如下图所示：

（1） 4.3英寸液晶模块接口

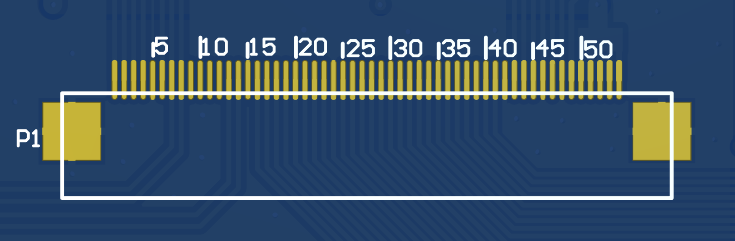

在屏幕的驱动背板上，P1接口的引脚及原理图如下图所示：

由原理图可知，P1座子兼容了四线电阻触摸信号，电容触摸信号，以及LCD信号，因为屏幕采用的是I2C接口的GT911芯片的电容触摸，所以此处电阻触摸信号为NC，即悬空。P1座子通过FPC线连接ELF 1开发板的P9处。

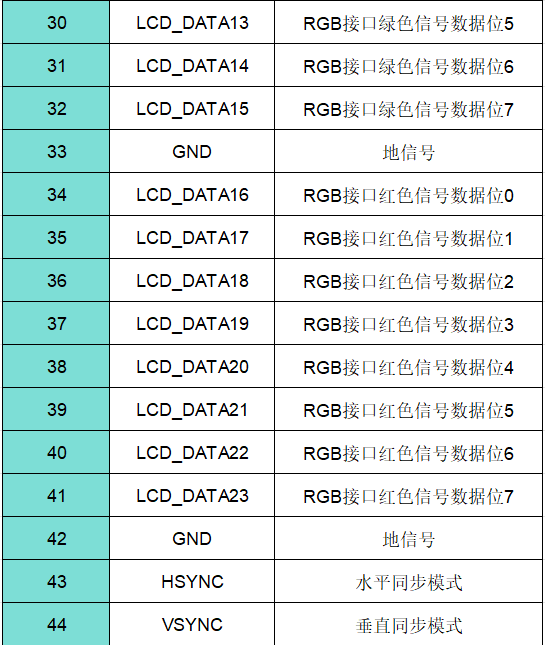

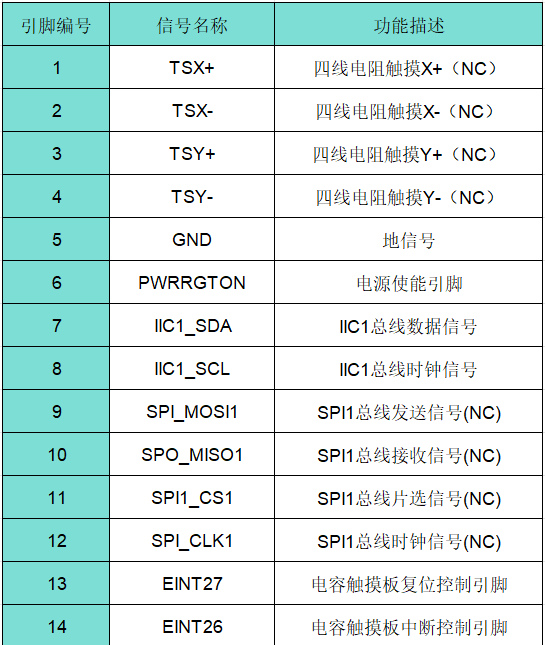

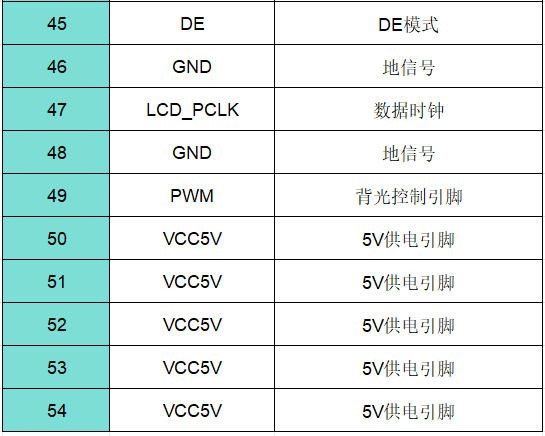

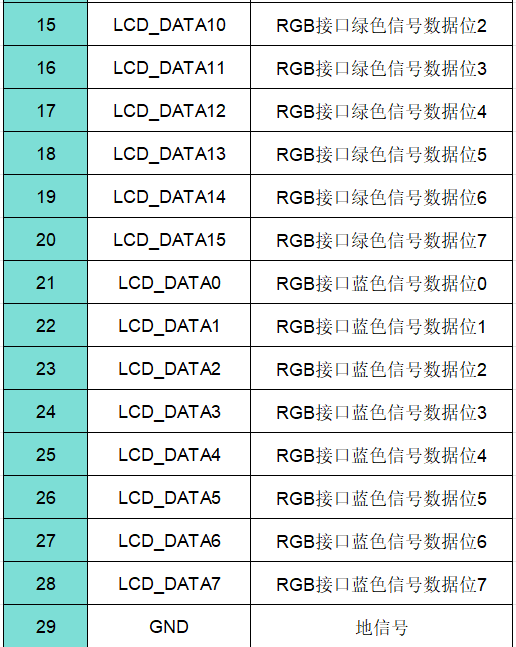

P1引脚定义如下：

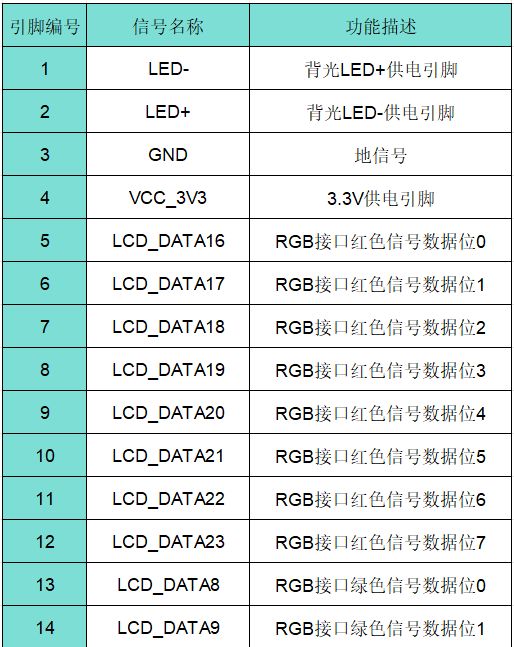

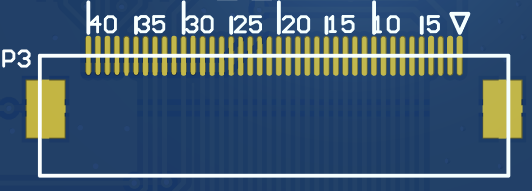

驱动背板的P3接口，引脚定义及原理图如下图所示，该接口为屏体与驱动背板的连接座子，该接口兼容了电阻触摸但并未使用，电阻触摸信号为悬空状态。

（2）触摸板接口

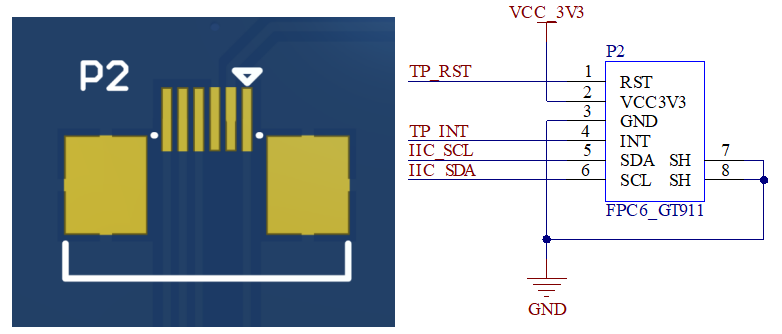

液晶模块采用了电容触摸，对应驱动板的P2接口，通过I2C挂载了一颗GT911的芯片，引脚定义及原理图如下图所示：

机械机构

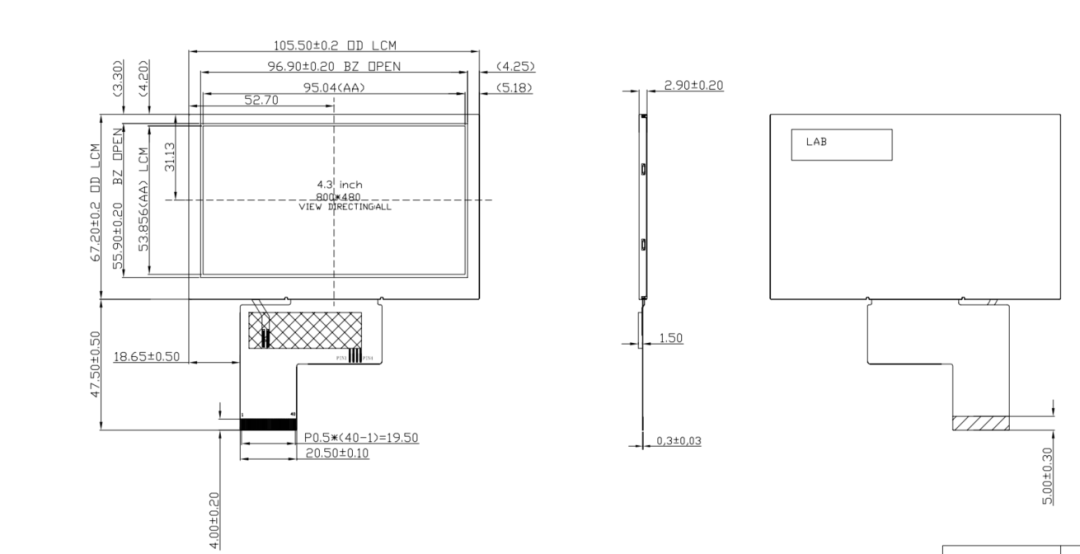

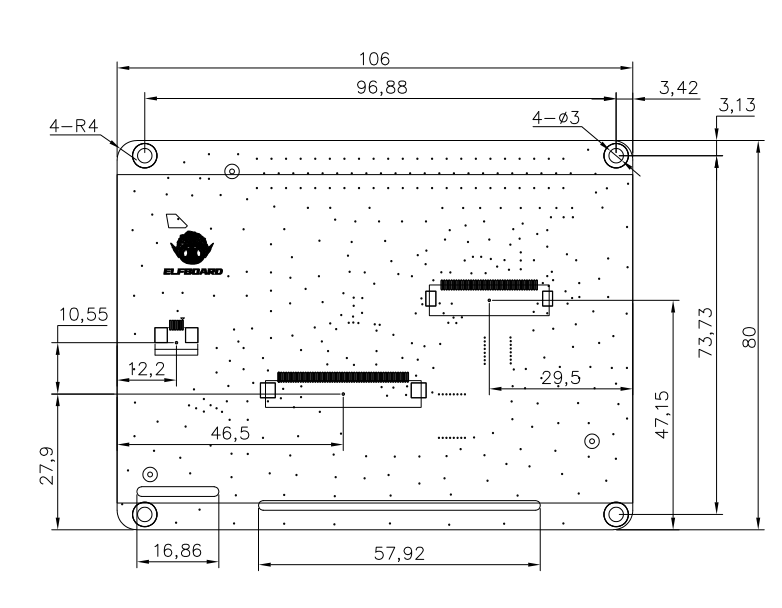

（1）4.3英寸电容屏尺寸图

（2）4.3英寸屏体结构图

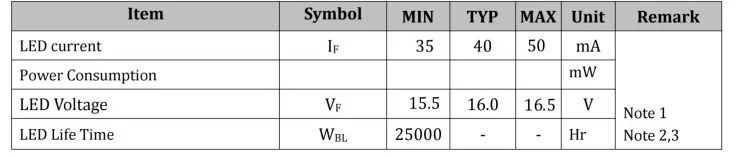

（3）4.3英寸屏体背光驱动电流表

许多小伙伴对于其他品牌的屏幕与ELF 1开发板的适配问题感到困惑。为了判断屏幕能否与开发板正常适配，我们需要遵循以下步骤：首先，确认板卡线序与屏幕线序是否一致。这是适配的基础，线序不匹配将导致无法正常连接。其次，检查板卡提供的背光驱动电流是否符合屏幕手册中的要求。这是确保屏幕能正常工作的关键要素之一。如果以上两点均得到满足，那么就可以确认该屏幕与ELF 1开发板可以正常适配。
