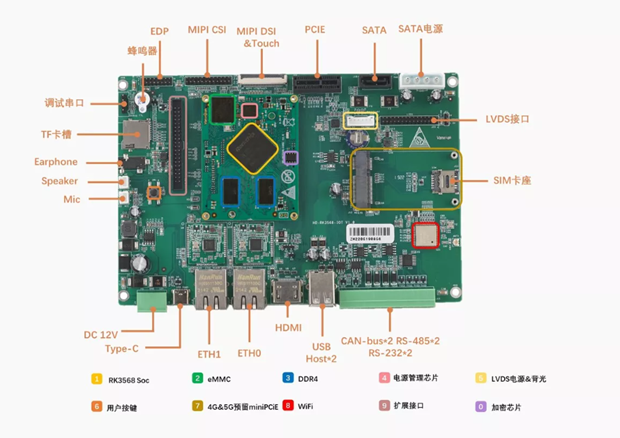

加密芯片是一种专门设计用于保护信息安全的硬件设备，它通过内置的加密算法对数据进行加密和解密，以防止敏感数据被窃取或篡改。如下图HD-RK3568-IOT工控板，搭载ATSHA204A加密芯片，常用于有安全防护要求的工商业场景，下文将为大家介绍安卓APP开发中，如何使用此类加密芯片。

1.AndroidStudio工具配置

JNI（JavaNativeInterface，Java本地接口）是Java生态的特性，它扩展了Java虚拟机的能力，使得Java代码可以与C/C++代码进行交互。通过JNI接口，Java代码可以调用C/C++代码，C/C++代码也可以调用Java代码。虽然Java是平台无关性语言，但运行Java语言的虚拟机是运行在具体平台上的，所以Java虚拟机是平台相关的。因此，对于调用平台API的功能时，虽然在Java语言层是平台无关的，但背后只能通过JNI技术在Native层分别调用不同平台API。类似的，对于有操作硬件需求的程序，也只能通过C/C++实现对硬件的操作，再通过JNI调用。为了支持JNI的开发，在AndroidStudio工具中需要NDK（NativeDevelopmentKit）的支持。

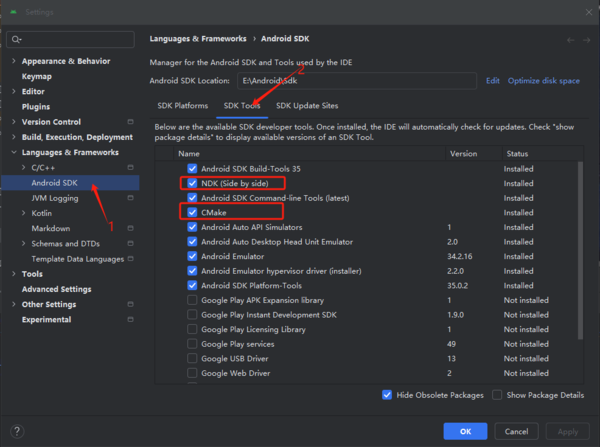

图1.1:添加NDK和CMake支持

点击AndroisStudio的File->settings菜单，打上上面的settings页面，首先找到AndroidSDK的设定位置，AndroidStudio版本不一样时，其AndroidSDK所处的子项可能略有差异，然后点击SDKTools页签，勾选上NDK和CMake的支持，然后安装它们。

2.新建NativeC++工程

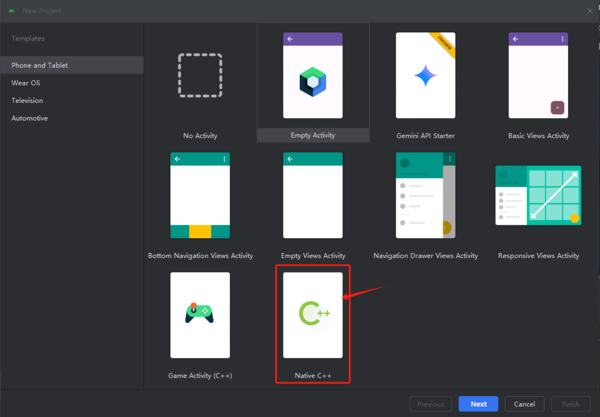

点击File->Newproject，然后选中“NativeC++”工程模板，创建一个C++工程。最后点击“Next”按钮，如下图所示：

图2.1:新建NativeC++项目

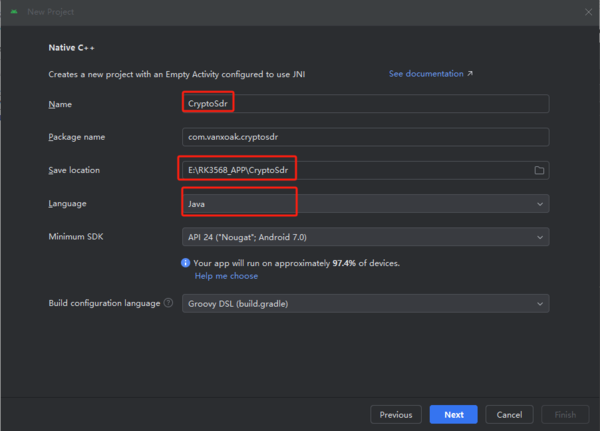

接着填写工程的名字，包名，工程保存的位置以及语言，然后点击“Next”按钮，如下图所示：

图2.2:native项目设置

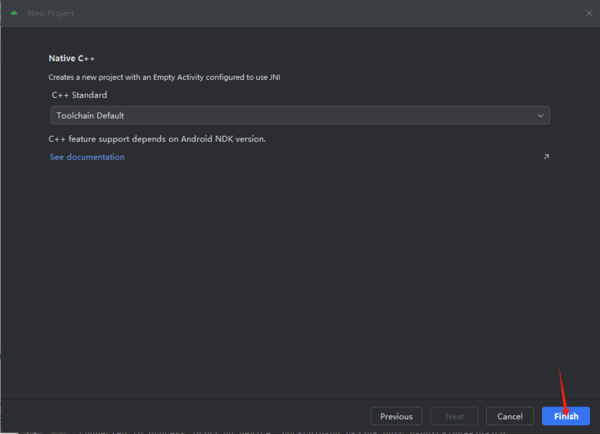

接着进行C++标准设定，这里可以根据熟悉的语言标准进行选择，最后点击“Finish”完成设定。

图2.3:C++Standard选择

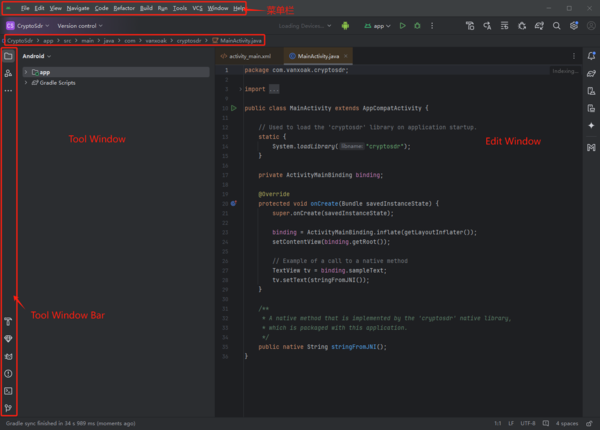

完成后，新建的项目窗口如下：

图2.4:新建项目全貌

导航栏作用可以通过左侧项目工具视图体现，菜单栏也可以先隐藏而在需要时显示，为使窗口空间的有效利用，通过View->Appearance将菜单栏隐藏，并将导航信息设定为在下方的StatusBar中显示。

3.Native项目开发

3.1CPP开发

在窗口的左侧边沿是一条“ToolWindowBar”，用于选择左侧窗口“ToolWindow”的内容，在窗口的左上角有一个

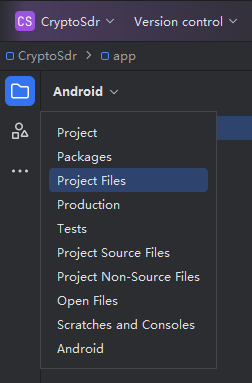

图标，表示“ToolWindow”显示为项目，点击该图标会有不同的视图选择，这里默认是“Android”视图，现在点击“Android”标签，在下拉视图选项中选择“ProjectFile”视图：

图3.1：项目视图选择

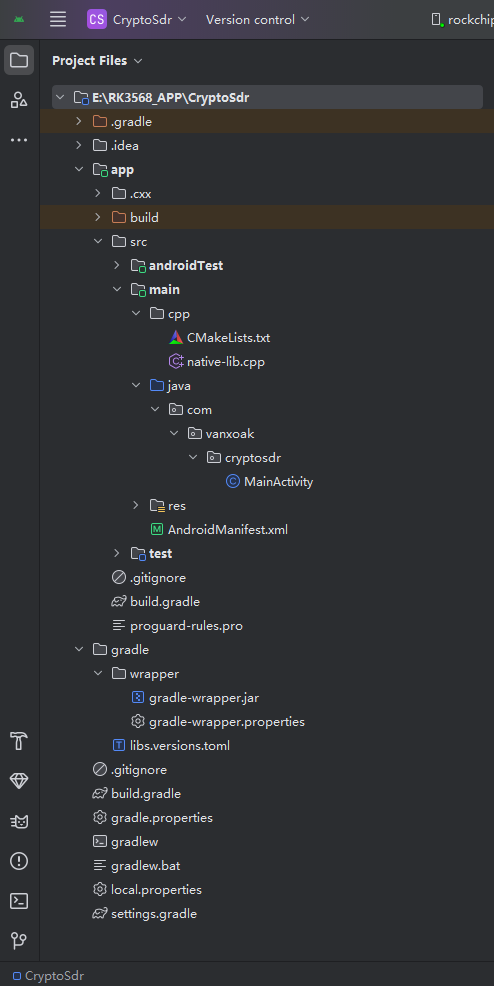

图3.2:ProjectFiles显示

cryptosdr/app/src/main/AndroidManifest.xml是一个清单文件，在每个android应用项目必有的，它负责向Android构建工具，此文件是自动生成的。cryptosdr/app/src/main/java/com/vanxoak/cryptosdr/MainActivity.java是描述程序逻辑的java文件。cryptosdr/app/src/main/cpp下面有两个文件，是我们要进行nativec++开发的地方：CMakeLists.txt：编译脚本，用于告知如何编译项目中的本地库。native-lib.cpp：创建的本地库示例代码模板，后期代码编写主要在这个文件里面进行。现在分别详细介绍一下这两个文件，CMakeLists.txt解释如下：

cmake_minimum_required(VERSION3.22.1)#设置Cmake的最低版本

navtive-lib.cpp文件，这个文件是本地库的C++源码。我们需要在这里定义本地库对java（Android）层提供的接口。在java中调用我们定义和提供的接口，就能实现java操纵c++的能力，这里是自动生成的一个示例：

#include

我们需要对navtive-lib.cpp实现的内容进行修改，上面给了一个范例，我们也可以通过其它的方式让这个文件更接近我们需要的。

3.2建立接口类文件

现在新建一个Java所需要的接口类，在工具窗口的app/src/main/java/com/vanxoak/cryptosdr文件夹上右键弹出菜单上新建一个“JavaClass”：

图3.3:新建JavaClass

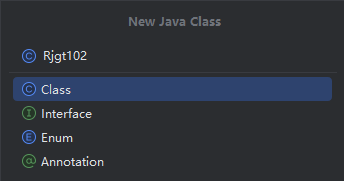

在新建串口中输入类名称“Rjgt102”，并使用默认Class选项：

图3.4:NewRjgt102Class

新建完成后会生成一个Rjgt102.class的文件，在EditWindow中编辑类的接口信息，最终得到的文件如下：

packagecom.vanxoak.cryptosdr;

3.3通过类文件生成JNI接口

点击左侧ToolWindowBar的

图标，或直接使用“Alt+F12”来打开终端窗口：

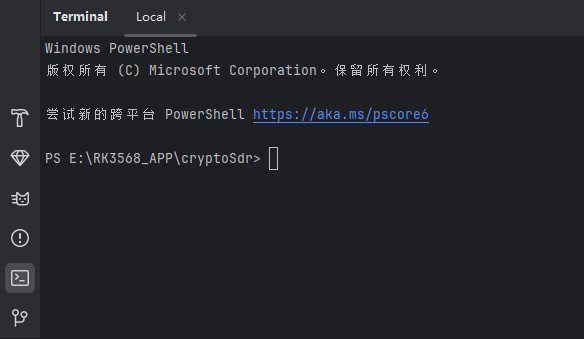

图3.5:Terminal窗口

运行下面的命令：

E:\RK3568_APP\cryptoSdr>cdapp\src\main

命令执后，在cpp目录下会生成一个com_vanxoak_cryptosdr_Rjgt102.h的头文件，通过右键点击Toolwindow中的cpp文件夹并”ReloadfromDisk”可以在Toolwindow中看到这一文件，打开文件可以看到下面的文件内容：

/*DONOTEDITTHISFILE-itismachinegenerated*/

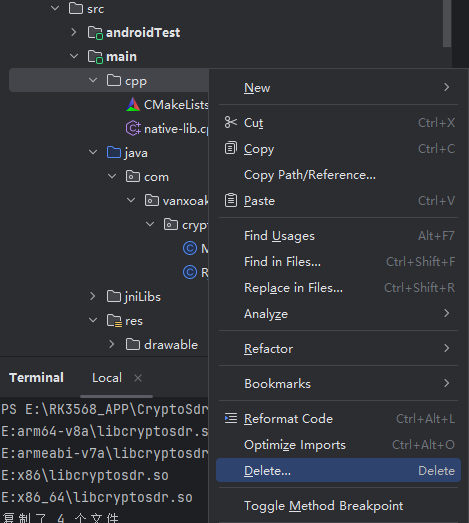

其中的内容主要是我们将要实现的功能，我们在native-lib.cpp中实现上面的函数，并删除native-lib.cpp原先自动生成的Java_com_vanxoak_cryptosdr_MainActivity_stringFromJNI函数，并重新构建整个工程，有于Rjgt102属于加密芯片，源码中含有密钥信息，这里不暂时native-lib.cpp的源码内容，并且接下来我们将利用得到的动态库重新改造该项目使之仅使用生成的动态库而不再包含源码。

在构建完成后可以发现生成了多个libcryprosdr.so文件，以满足多个架构的需求：

图3.6:多架构下libcryprosdr.so文件

3.4MainActivity及布局文件的编写

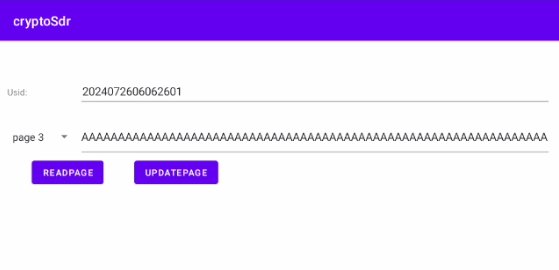

我们要实现的界面效果，如下图所示。activity_main.xml里面定义了一个主体的LinearLayout，其中分布有2个TableLayout，然后在TableRow中分布TextView，Button，EditText以及Spinner控件，具体的编写方法请参考本文档配套资料提供的应用程序源码。
