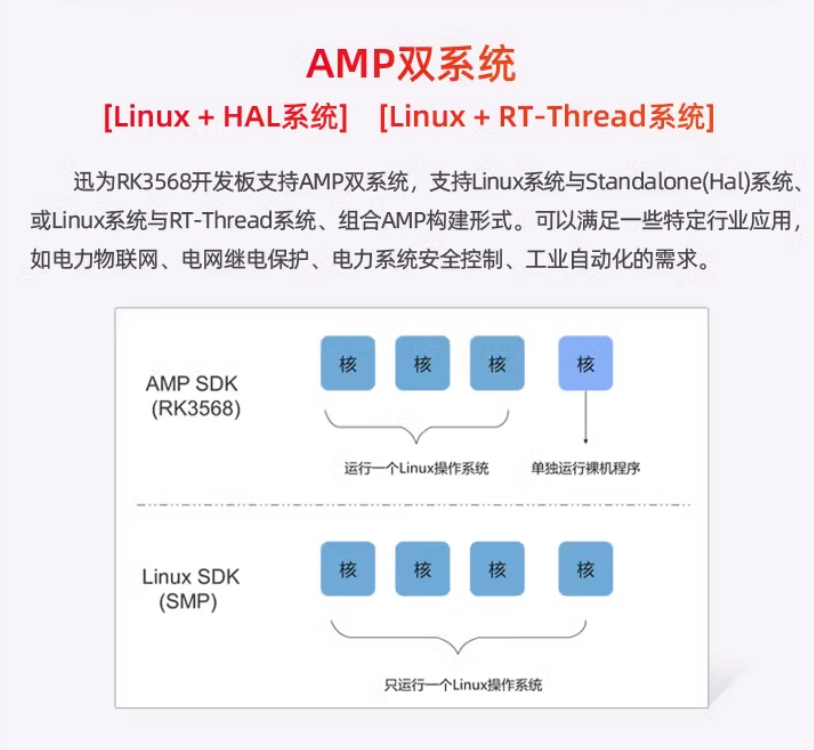

迅为itop-3568开发板AMP双系统使用手册之烧写AMP镜像

瑞芯微RK3568芯片是一款定位中高端的通用型SOC，采用22nm制程工艺，搭载一颗四核Cortex-A55处理器和Mali G52 2EE图形处理器。RK3568支持4K解码和1080P编码，支持SATA/PCIE/USB3.0外围接口。RK3568内置独立NPU，可用于轻量级人工智能应用。RK3568支持安卓11和linux系统，主要面向物联网网关、NVR存储、工控平板、工业检测、工控盒、卡拉OK、云终端、车载中控等行业。

​

【公众号】迅为电子

第 2 章 烧写 AMP 镜像

2.1 安装驱动

在烧写镜像之前首先需要安装RKTool驱动。

RKTool驱动在网盘资料“iTOP-3568开发板\01_【iTOP-RK3568开发板】基础资料

\02_iTOP-RK3568开发板烧写工具及驱动”路径下。

驱动如下图所示：

解压缩后，进入文件夹，如下图所示：

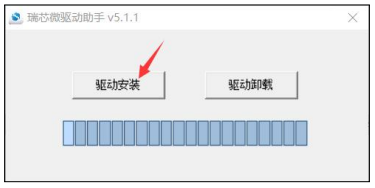

点击“DriverInstall.exe”，如下图所示：

如果出现提示，选择安装，

2.2 硬件连接

参考《01_【北京迅为】itop-rk3568开发板快速启动手册.pdf》手册进行硬件连接。

2.3 烧写镜像

AMP镜 像 在 网 盘 资 料“iTOP-3568开 发 板\01_【iTOP-RK3568开 发 板 】 基 础 资 料

\15_iTOP-RK3568开发板AMP源资料\2_AMP镜像”目录下。

2.3.1 整体烧写

1.准备烧写器

首先拷贝烧写器（烧写器在光盘资料“iTOP-3568开发板\01_【iTOP-RK3568开发板】基

础资料【V1.7版本】\02_iTOP-RK3568开发板烧写工具及驱动”）的压缩包到windows的任意

路径，然后解压压缩包会得到RKDevTool_Release_v2.84文件夹。

2.拷贝镜像

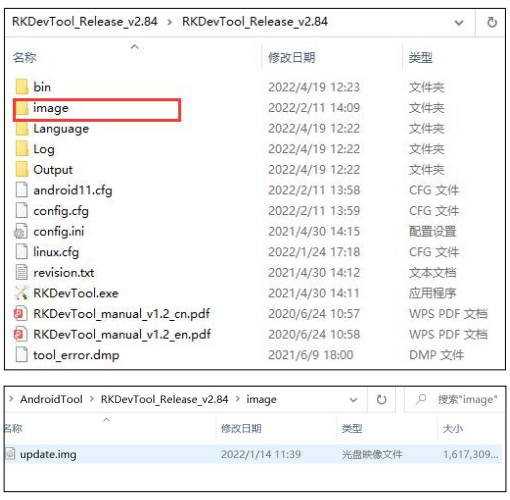

进入RKDevTool_Release_v2.84文件夹，将镜像update.img放在烧写器的image文件夹中，

如下图所示：

3.烧写系统

拷贝完镜像，开始烧写镜像，点击RKdevTool.exe，

选择“升级固件”选项卡，然后点击升级固件选项卡下的“固件”选项，在弹出的固件

窗口中选择放在烧写器image文件夹下的update.img固件，

配置好烧写器后，开始连接开发板硬件，插上12V电源，连接双头usb烧写线（usb烧写线另

一端连接到电脑的usb口上）和调试串口。注意！如下图所示的拨码开关向下拨码，切换usb3.0

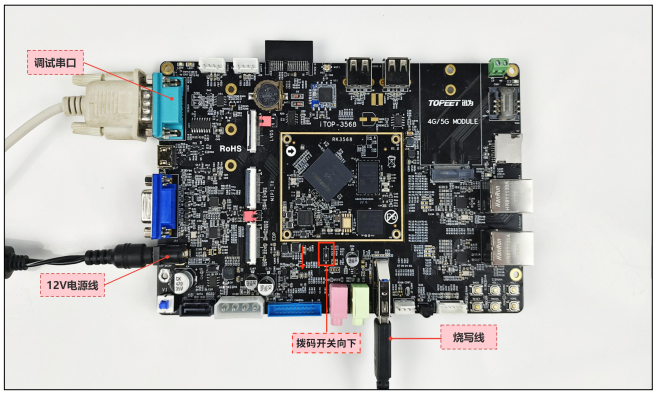

为otg烧写模式。硬件连接如下图所示：

进 loader 烧写模式三种方法：

1 按住开发板底板的音量+ 按键，按住不要松开，然后在按下开发板的电源按键启动开发

板，进入 loader 模式，就可以松开音量+按键了。

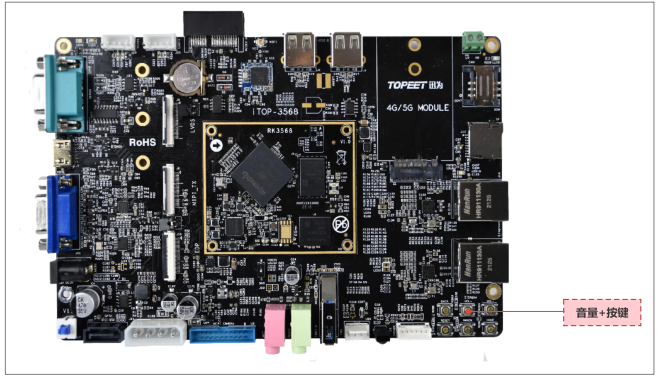

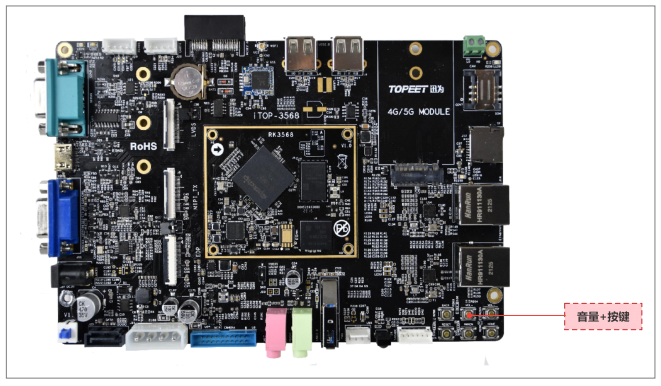

音量+按键如下图所示：

2 调试串口进入 uboot 命令行模式，可以执行以下命令进入 loader 模式：

rockusb 0 mmc 0

3除此之外，在板子开机状态下，进入系统后在调试串口或者adb命令行模式下执行以

下命令也可进入loader模式：

reboot loader

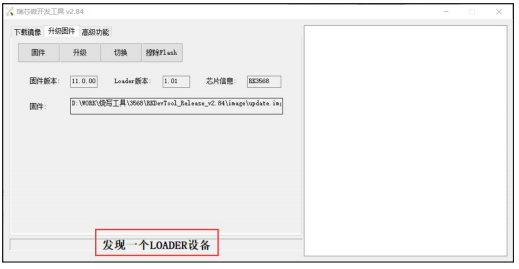

识别成功如下图所示：

注意：

如果您的烧写工具没有发现设备，可以关闭烧写工具，再重新打开一遍烧写工具，然后重复

上面的上电步骤。

如果电脑有打开虚拟机软件，有可能被虚拟机软件识别导致烧写器不能识别。此时需要关闭

虚拟机。

识别成loader或者maskrom设备以后，点击“升级”，即可开始升级镜像。烧写过程中，烧写

工具右面会有对应的打印信息，

烧写完成，烧写工具右边会提示烧写成功，开发板会自动启动

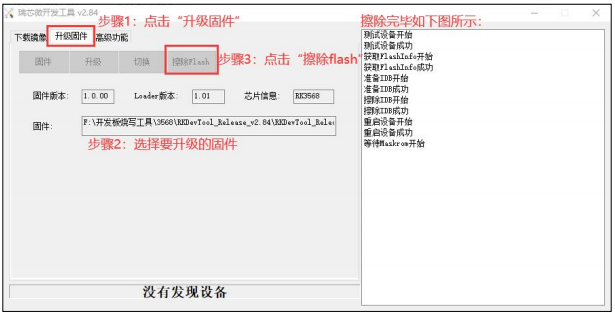

如果烧写失败，可以尝试在识别设备以后先擦除FLash，在重复上述步骤烧写系统。

2.3.2 单独烧写

首先拷贝烧写器（烧写器在光盘资料“iTOP-3568开发板\01_【iTOP-RK3568开发板】基

础资料【V1.7版本】\02_iTOP-RK3568开发板烧写工具及驱动”）的压缩包到windows的任意

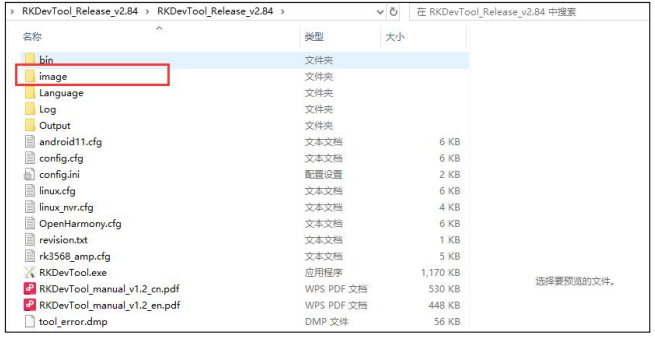

路径，然后解压压缩包会得到RKDevTool_Release_v2.84文件夹，进入此文件夹，将单独的镜

像放在烧写器的image文件夹中，如下图所示：

拷贝完镜像（如果我们需要单独烧写某个镜像，只拷贝单独的镜像即可）便可以烧写了，

点击RKdevTool.exe，

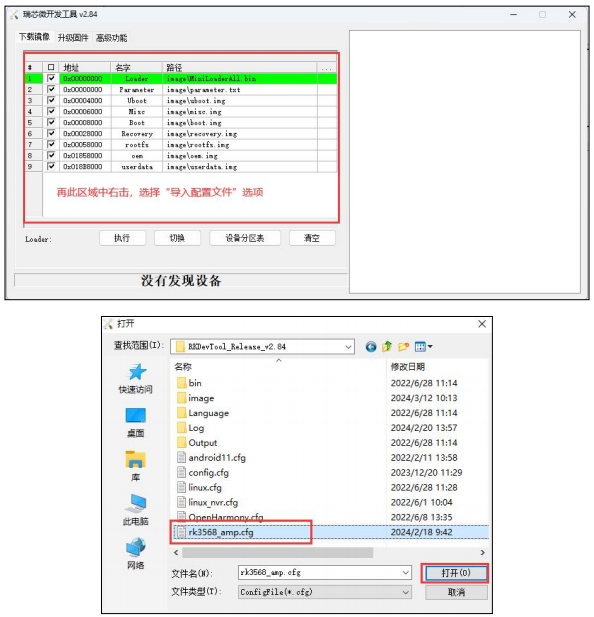

在烧写之前需要先导入镜像的配置文件，将烧写工具下面的rk3568_amp.cfg文件导入进

去，

镜像配置导入成功后如下图所示，发现镜像的地址，名字，路径都改成了我们指定的镜像

信息。

如果linux.cfg导入不成功，可以手动修改地址，名字，路径，修改成和下图一样。

如果我们想要全部烧写，则勾选所有的镜像，如果我们想要单独烧写某个镜像，只需要勾

选某个镜像即可。这里是全部勾选，也就是烧写全部的单独镜像。

上述操作都完成以后，就可以开始烧写了。

进 loader 烧写模式三种方法：

1 按住开发板底板的音量+ 按键，按住不要松开，然后在按下开发板的电源按键启动开发

板，进入 loader 模式，就可以松开音量+按键了。

音量+按键如下图所示：

2 调试串口进入 uboot 命令行模式，可以执行以下命令进入 loader 模式：

rockusb 0 mmc 0

3除此之外，在板子开机状态下，进入系统后在调试串口或者adb命令行模式下执行以

下命令也可进入loader模式：

reboot loader

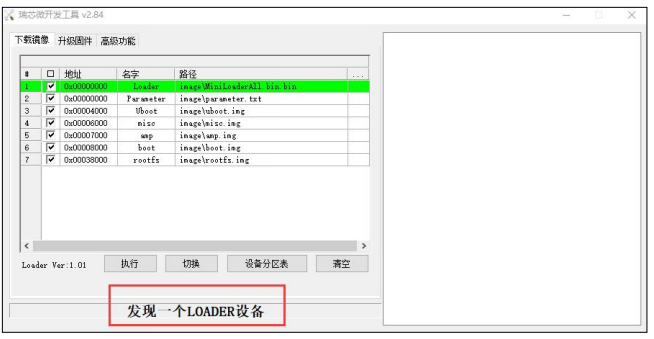

发现烧写工具变为loader模式，如下图所示：

注意：

如果您的烧写工具没有发现设备，可以关闭烧写工具，再重新打开一遍烧写工具，然后重复

上面的上电步骤。

如果电脑有打开虚拟机软件，有可能被虚拟机软件识别导致烧写器不能识别。此时需要关闭

虚拟机。

烧写工具变为loader模式之后，点击“执行”按钮，烧写镜像，

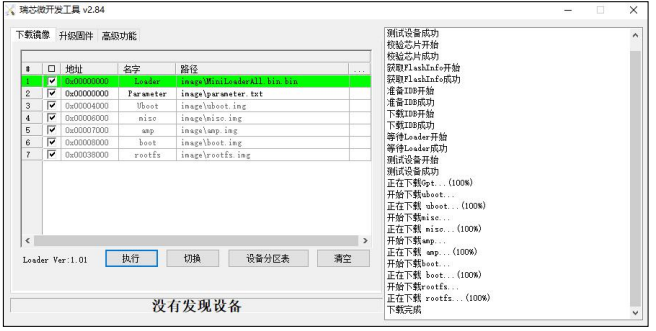

烧写完成如下图所示：
