全志T113-S3开发板—USB两步烧录固件

“烧录开发板是每位开发者的必修技能。在使用开发板开发时，时常需要把编译好的镜像文件烧写至开发板，这里介绍开发阶段通常使用的USB OTG烧写方式，调试效率很高。那什么是USB OTG？USB OTG即USB On-The-Go，USB设备分为HOST(主设备)和SLAVE(从设备)，只有当一台HOST与一台SLAVE连接时才能实现数据的传输。USB OTG技术可在没有Host的情况下，实现设备间的数据传送。”

产品简介

眺望电子EVM-T113-S3是一款基于全志T113-S3双核ARM Cortex-A7+ 单核HiFi4 DSP异构多核处理器设计的国产工业评估板。评估板接口资源丰富，引出一路千兆网口、双路CAN、双路USB、一路RS485等通信接口，板载4G(选配)模块，具有丰富音频接口LINE IN、MICIN、HP OUT，具有丰富视频多媒体接口LVDS LCD、RGB LCD、CVBS IN/OUT等，支持1080P@60FPS JPEG/MJPEG视频硬件编码，支持H.265/H.264 1080P@60FPS视频硬件解码。本文烧写主要使用到USB OTG接口，准备好Type-C 接口的 USB OTG 数据线，跟着步骤轻松两步完成全志T113-S3开发板的USB烧录。

图1EVM-T113-S3评估板接口布局图

1烧录软件及驱动安装

PhoenixSuit也叫全志固件升级工具，支持所有全志平台的固件烧写升级。我司光盘资料里有提供PhoenixSuit_v1.13和PhoenixSuit_v1.19两个版本。PhoenixSuit_v1.13在烧录时会有提示，会确认选项框。PhoenixSuit_v1.19会直接开始烧录，没有确认选项框弹出。

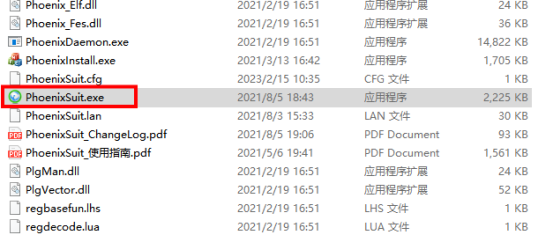

这里下载光盘资料里的PhoenixSuit_v1_19.zip解压到本地目录，里面的 PhoenixSuit.exe 就是烧录软件。

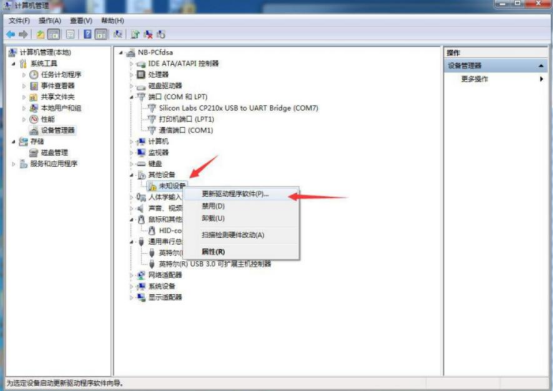

烧录前，需要安装驱动，PC端没有安装驱动，开发板将会被识别成未知设备。我们可以在“我的电脑 —>管理 —>设备管理器 —>其他设备” 找到该设备。

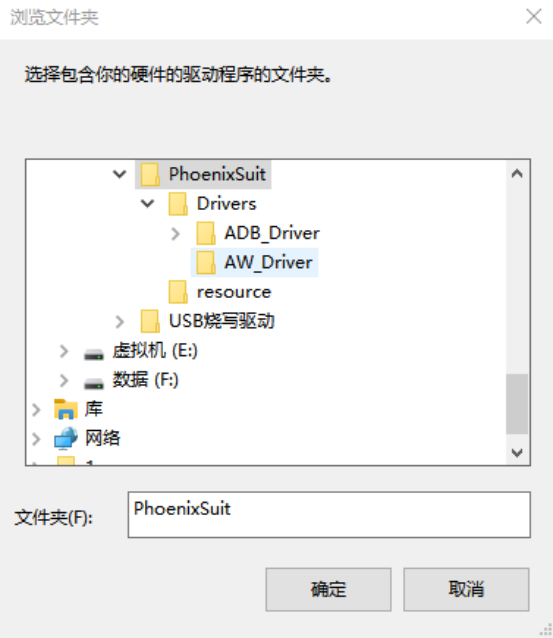

右键“未知设备”选择“更新驱动程序软件”，选择浏览计算机以查找驱动程序软件，驱动就在刚刚烧录软件解压后的目录 Drivers\AW_Driver 里。

2烧录镜像到开发板

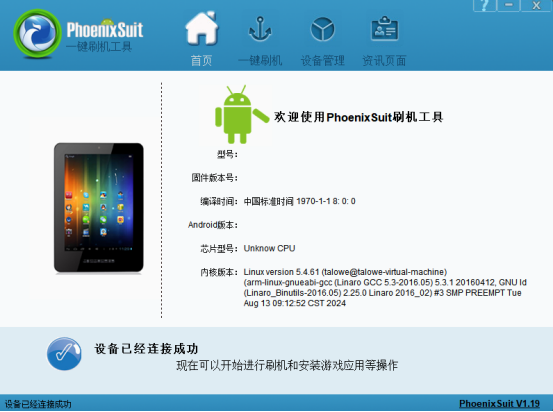

将开发板的OTG烧录口使用Type-C线连接到电脑（Windows 10系统）。双击打开 PhoenixSuit.exe，显示设备连接成功。

点击上方“一键刷机” 选项，点击浏览，选择光盘资料内的固件或个人编译打包后的固件。

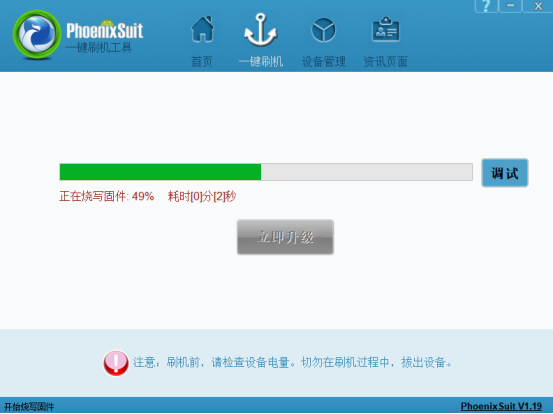

升级模式有两种：第一种，未上电的状态下，按住UPDATE键不要松开进行上电。第二种，在上电状态下，按住UPDATE键不要松开，然后按RESET键系统复位。（两种方式PhoenixSuit都会直接开始烧录。无需点击软件内的立即升级按键，等待倒计时结束，烧写完成。）

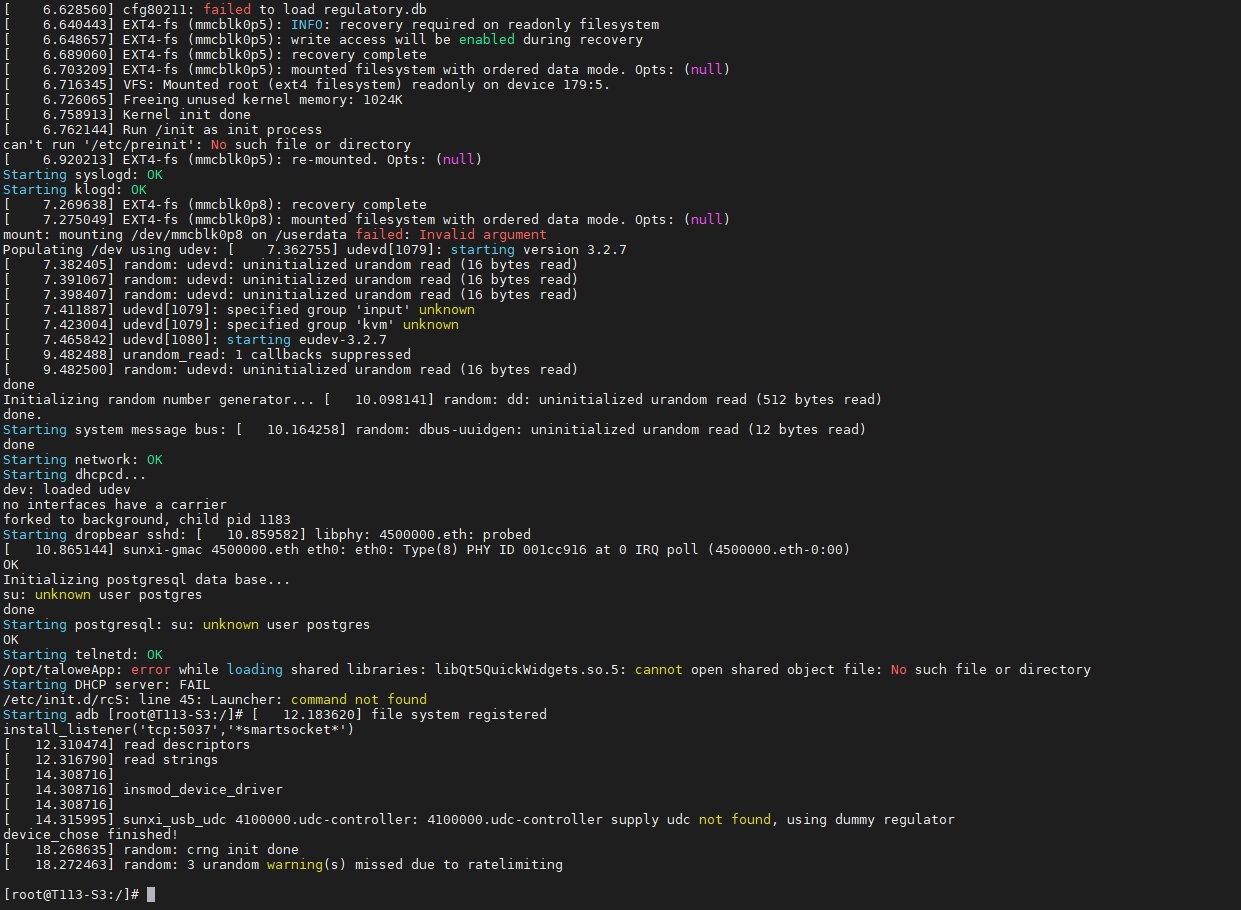

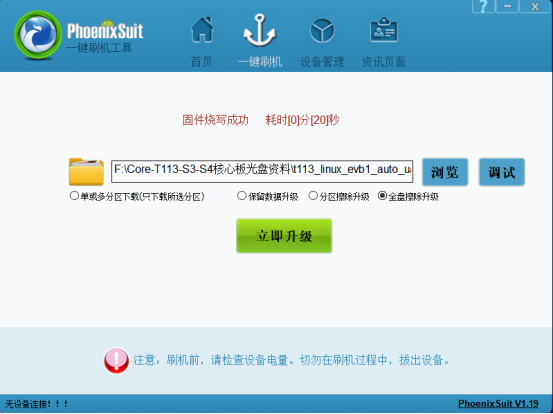

显示固件烧写成功后，使用Type-C线连接开发板DEBUG口到电脑，重新上电或点按RESET按键。开发板启动后无需登录操作就可直接进入系统。

通过这份文章，我们希望每位开发者都能轻松掌握眺望EVM-T113-S3开发板的使用技巧。如果这篇文章给您的技术开发之旅带来了帮助，别忘了收藏它或与同行分享。更多技术探索，更多科技灵感，尽在眺望电子。与我们一起，探索T113-S3的无限可能！完整内容可联系我司获取。想要了解更多产品信息，可点击下方链接查看！
