AM6254开发常见问题之「烧写问题排查」——飞凌

在项目的开发过程中，各位工程师小伙伴们可能会遇到各种类型的问题，其中“烧写问题”就是非常典型的一种。本篇文章，将以飞凌嵌入式OK6254-C开发板为例，详细探讨大家在烧写过程中可能遇到的问题，并提供一系列排查和解决方法，以帮助开发者们更便捷地解决这些问题。

1、DFU烧录问题

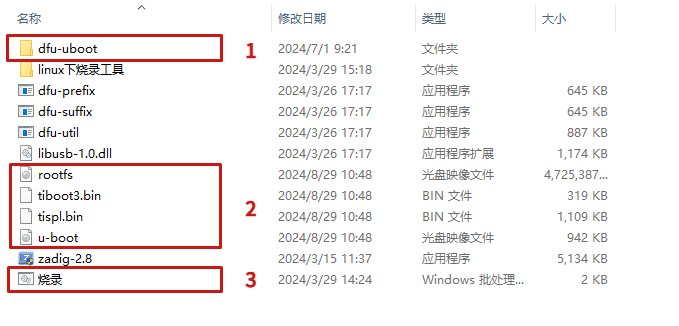

我们先来看看DFU烧录需要用到的资料有哪些：

第1步：引导uboot的认识和切换

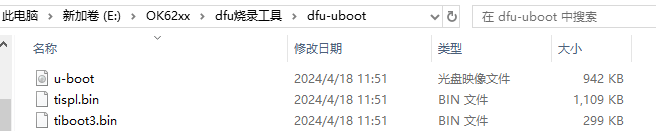

我们先看看dfu-uboot文件夹内的3个文件，作用是引导DFU烧写的（注意：不要和第2步的uboot文件搞混）。

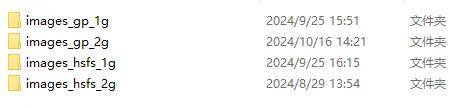

引导也分为GP版和HSFS版，该如何切换呢？在飞凌嵌入式的出厂资料包内：

位置路径如下：

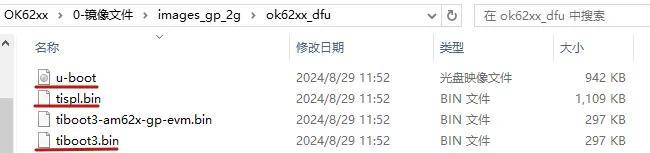

OK62xx\0-镜像文件\images_gp_2g\ok62xx_dfu

u-boot、tispl.bin、tiboot3.bin 这3个文件是DFU引导用uboot，对应的uboot按照目录查找，然后拷贝到DFU烧录工具/dfu-uboot目录内。

第2步：文件系统和uboot

当我们编译DFU后，会在此目录下看到编译好的rootfs，这是我们唯一需要更换的文件：

/home/forlinx/OK62xx-linux-sdk6.1/images/ok62xx_dfu

第2个框内的uboot是开发板启动的uboot，从/home/forlinx/OK62xx-linux-sdk6.1/images/目录下拷贝uboot的u-boot.img，tispl.bin，tiboot3.bin这3个文件。

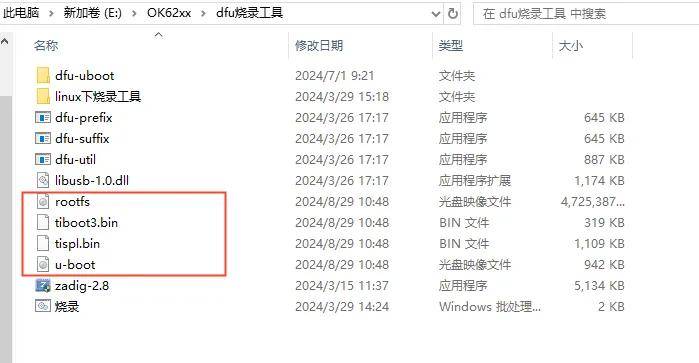

以下4个文件是我们烧录需要用到的，也是我们编译后生成的文件。

第3步：按照手册正常烧录

接下来我们看几个常见的报错：

【问题描述1】点击烧录后一直打印如下报错

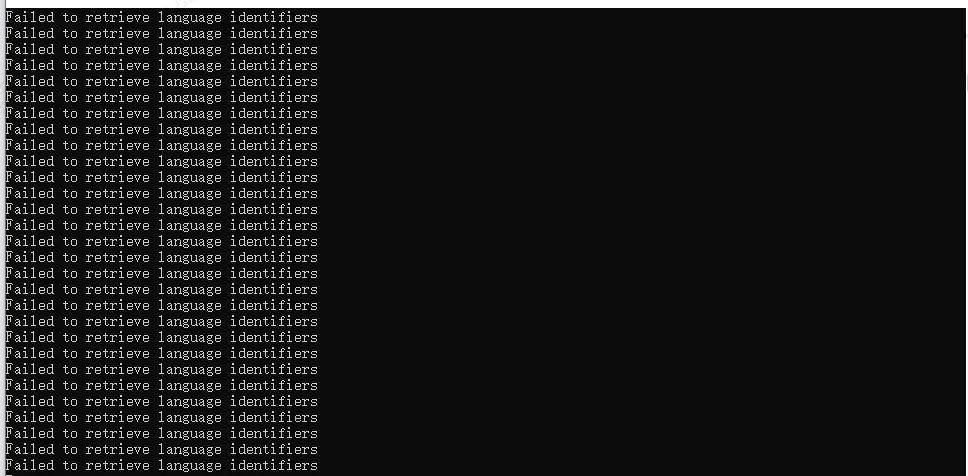

PC端报错：

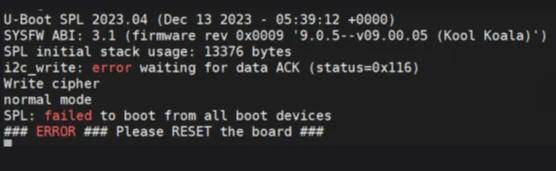

板端串口报错：

【问题分析1】引导用uboot版本不对，找到您对应的版本（GP或HSFS），然后把对应的引导uboot拷贝过去，重新烧录即可。

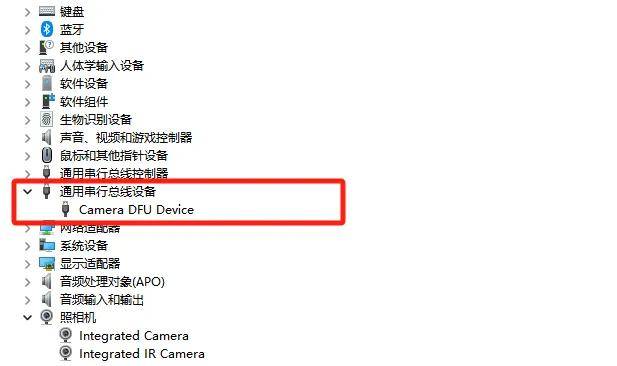

【问题描述2】使用的电脑中有camera设备

【问题分析2】需要把camera设备禁用掉，不然无法识别，无法进行dfu烧录，或者换一台设备进行烧录。

2、TF卡烧录问题

【问题描述】烧录的时候串口无打印

【问题分析】

1. 卡的问题，制卡没制好，需要重新制卡；
2. uboot的问题，例如GP的板子，烧录放的是hsfs的uboot；
3. 上一次烧录的是gp，下一次切换版本，需要windows下快速格式化一下；
4. 一次性拷贝所有文件到TF卡，会导致无法烧录。

总结来说，因为文件系统比较大导致了拷贝比较费时间，所以当出现无法烧录的情况时，排查工作只需要拷贝u-boot.img，tispl.bin，tiboot3.bin这3个文件，观察串口是否有打印信息即可。
