Made with KiCad（二）：Jetson Origin Baseboard

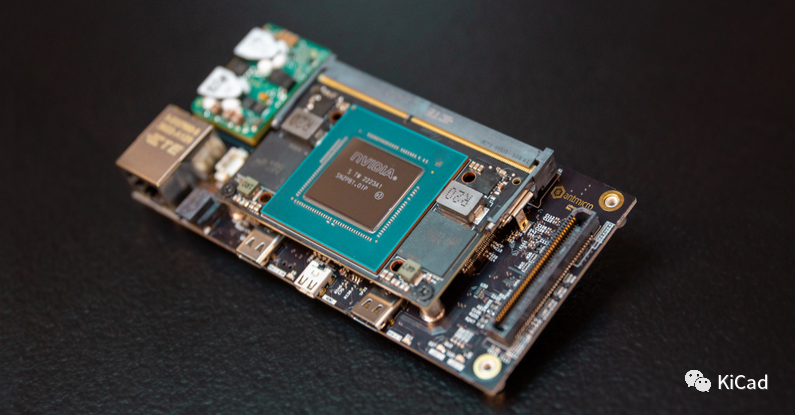

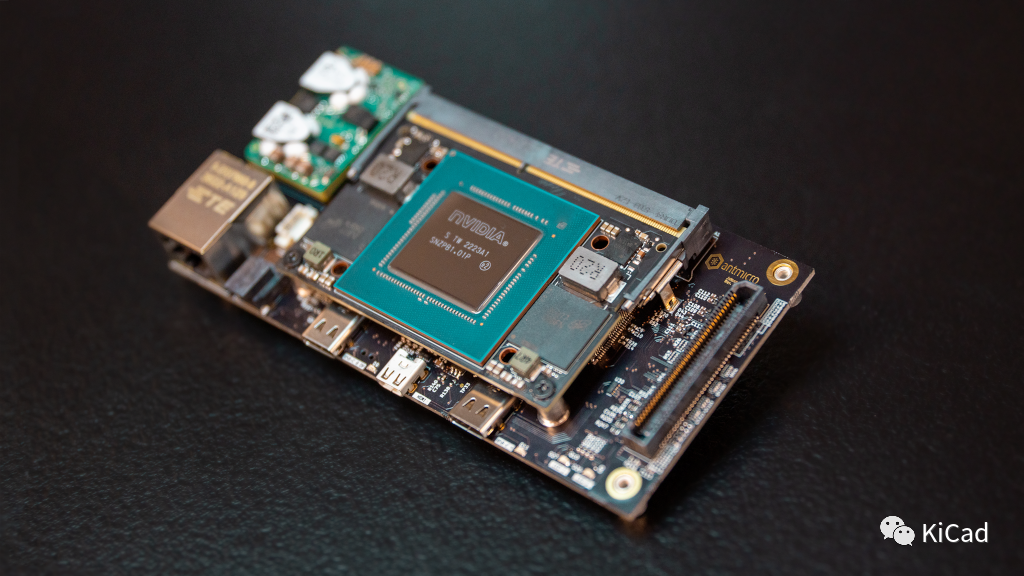

“该项目包含支持NVIDIA Jetson Orin Nano和Jetson Orin NX系统模块（SoMs）的基板并开源了所有硬件设计文件。该基板对SoM的IO接口进行了分解。此外，它还暴露了一个扩展接口，允许它与使用PCIe或低速接口的外部处理模块集成。设计文件是在KiCad 6中完成的。”

功能

• 两个 USB PD 端口

• 直流电源连接器

• 带有可配置通道映射的 50 针连接器上的 MIPI CSI-2 接口

• Micro HDMI 连接器

• 带 USB PD 和 DP 的 USB-C 10 Gbps

• USB-C 10Gbps

• 带 USB PD 的 USB-C UART

• M.2 key M

• M.2 key E

• 带 PoE 的 1Gb 以太网

• 定制扩展连接器

• RTC 备用电池

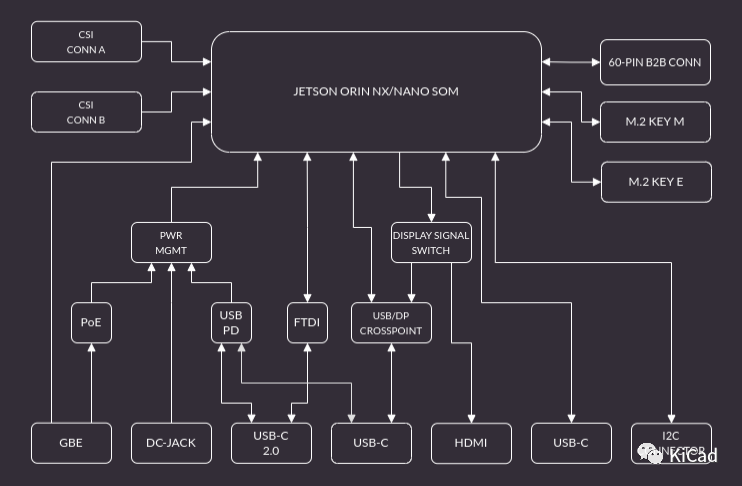

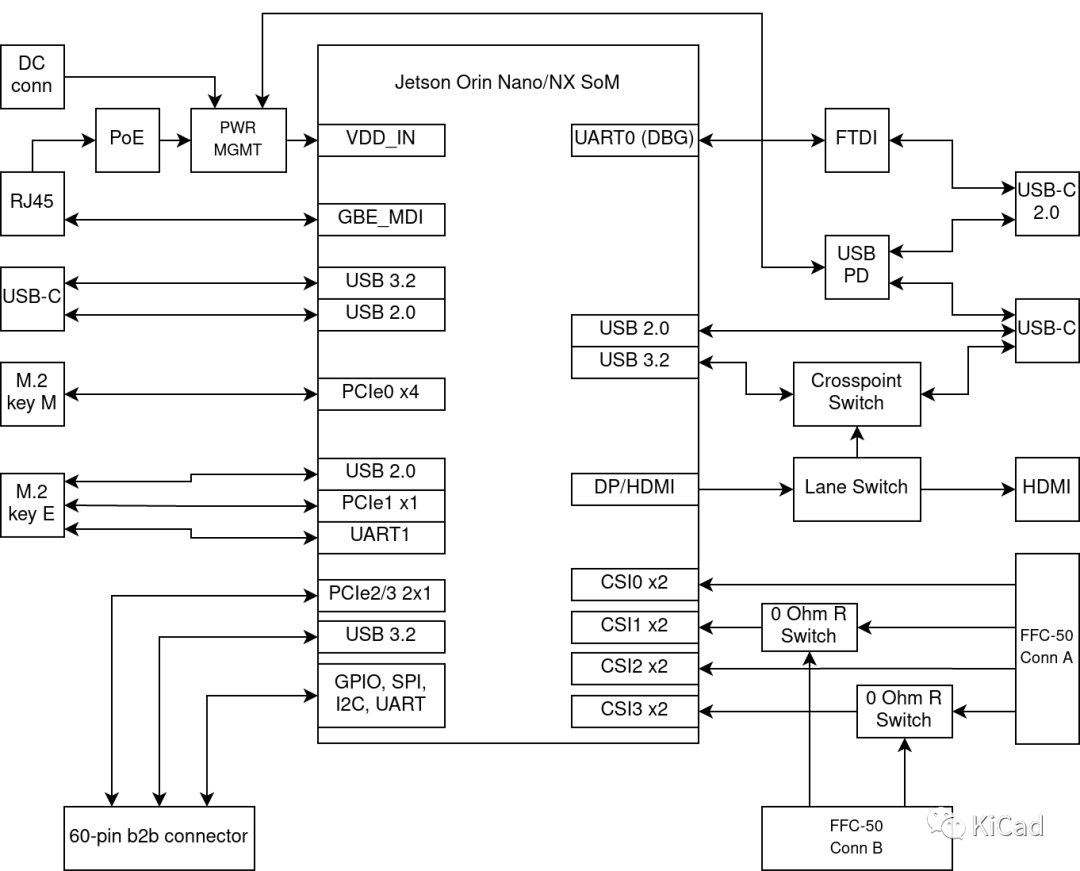

框图

License

项目遵循Apache-2.0 License。

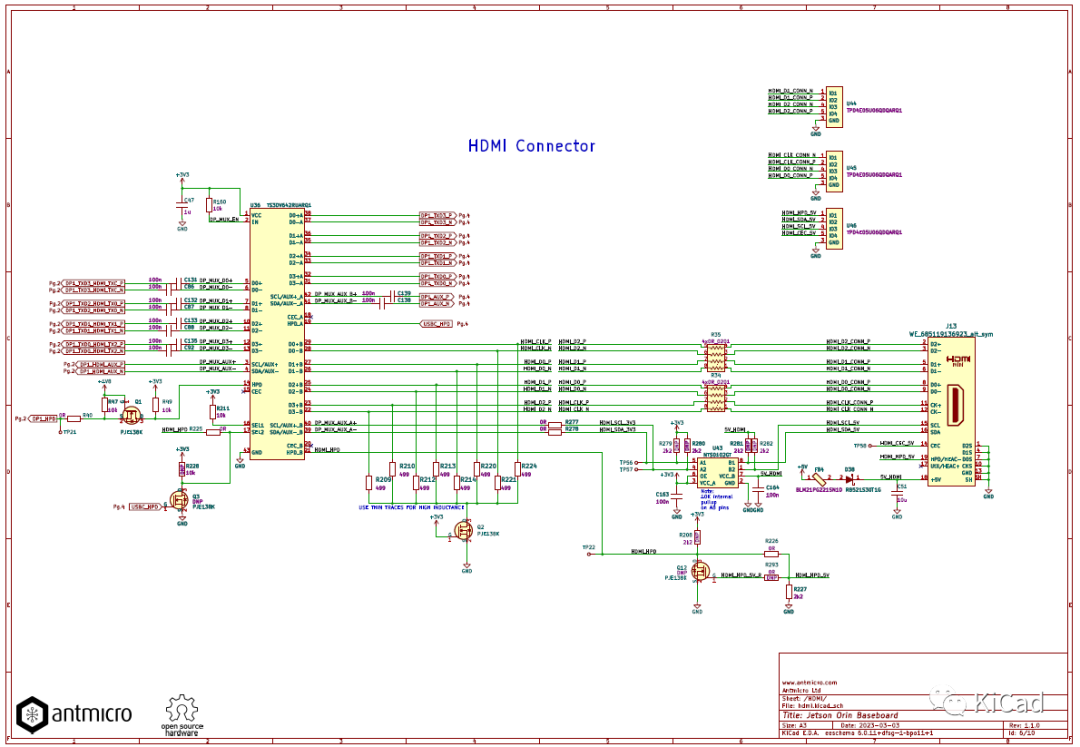

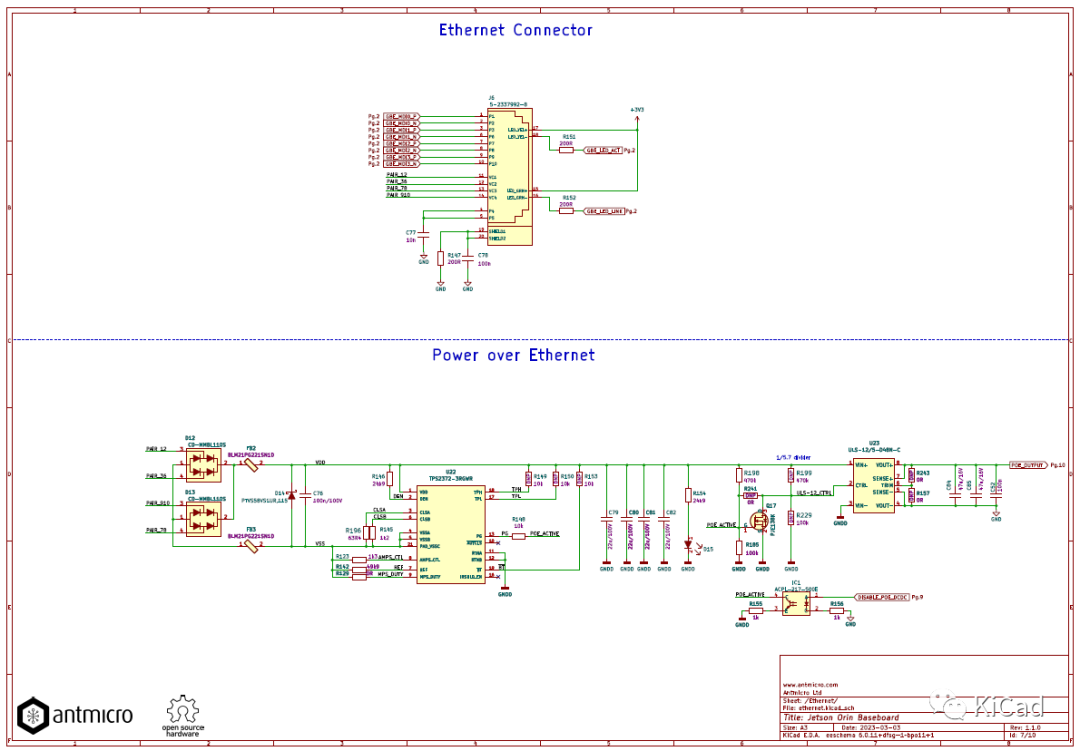

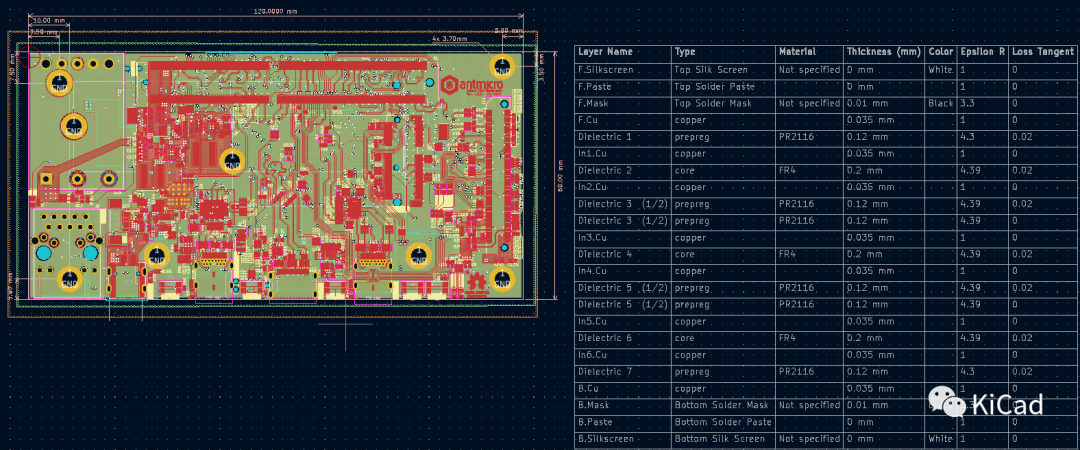

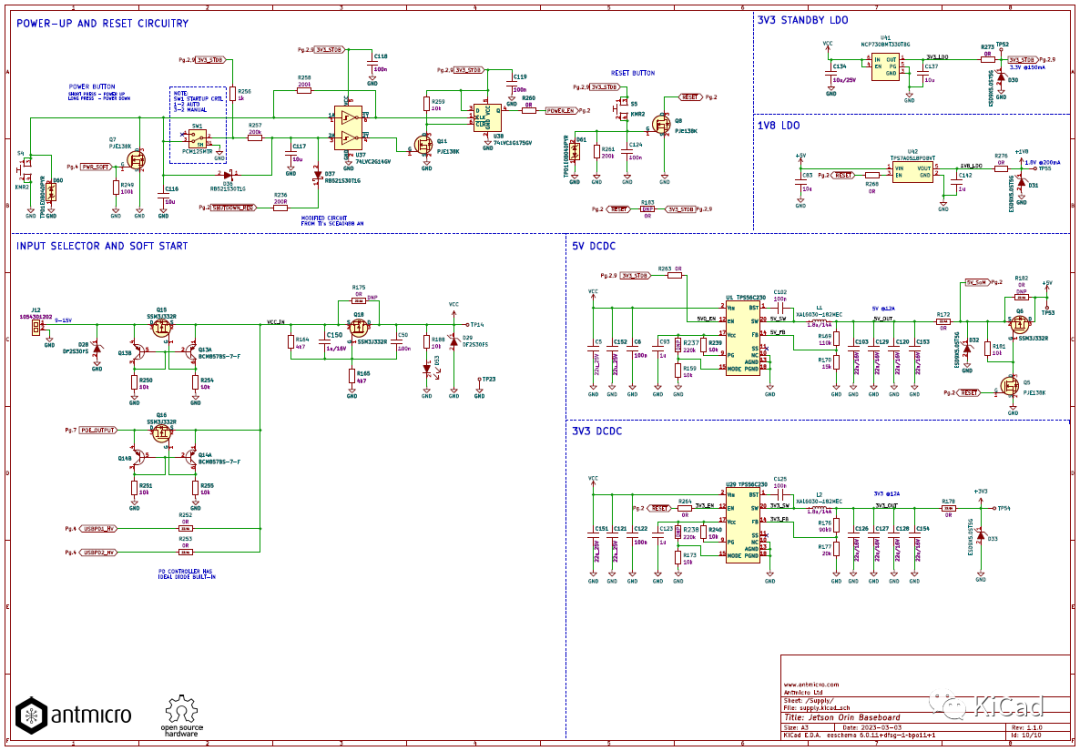

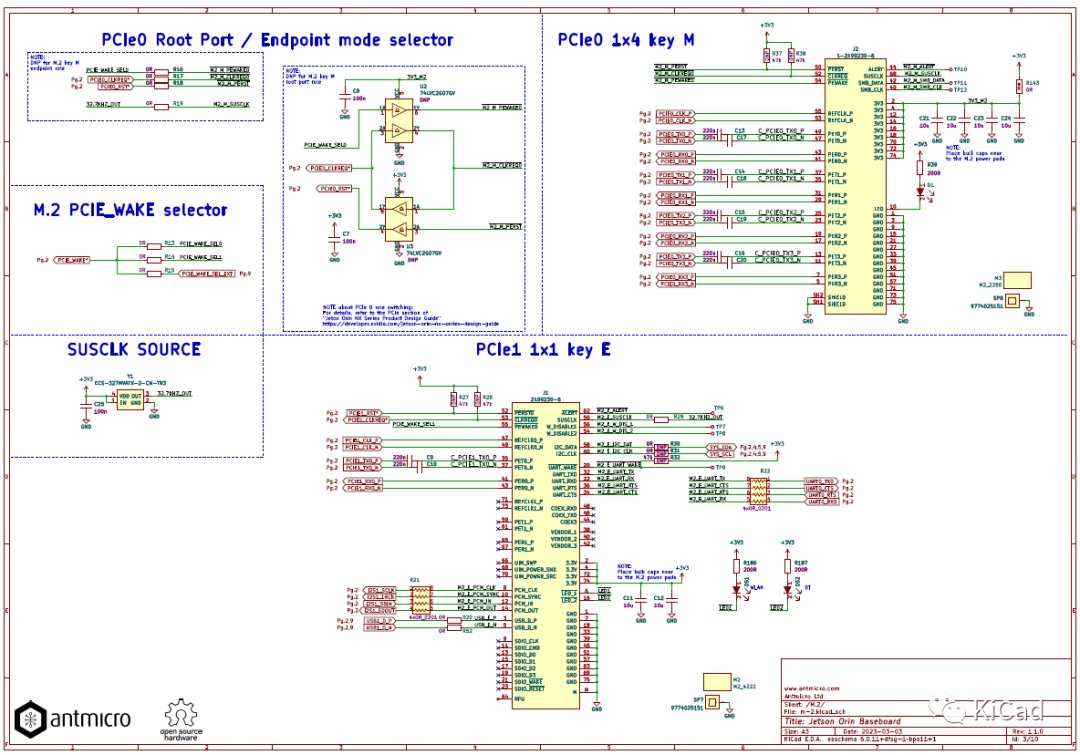

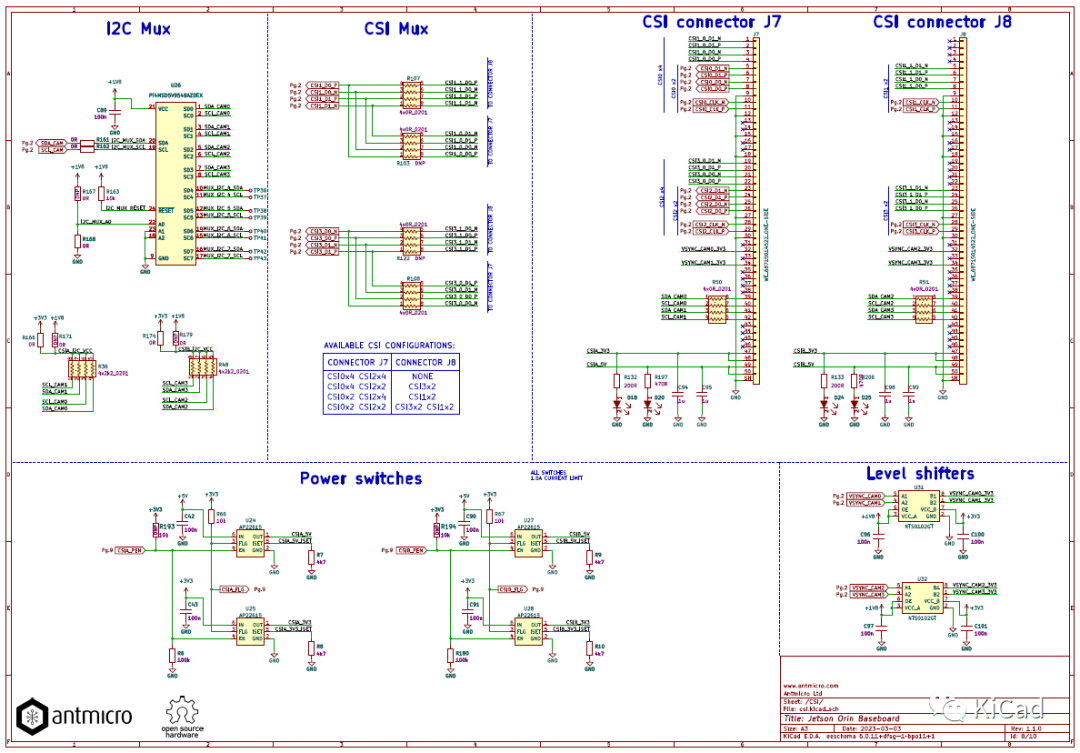

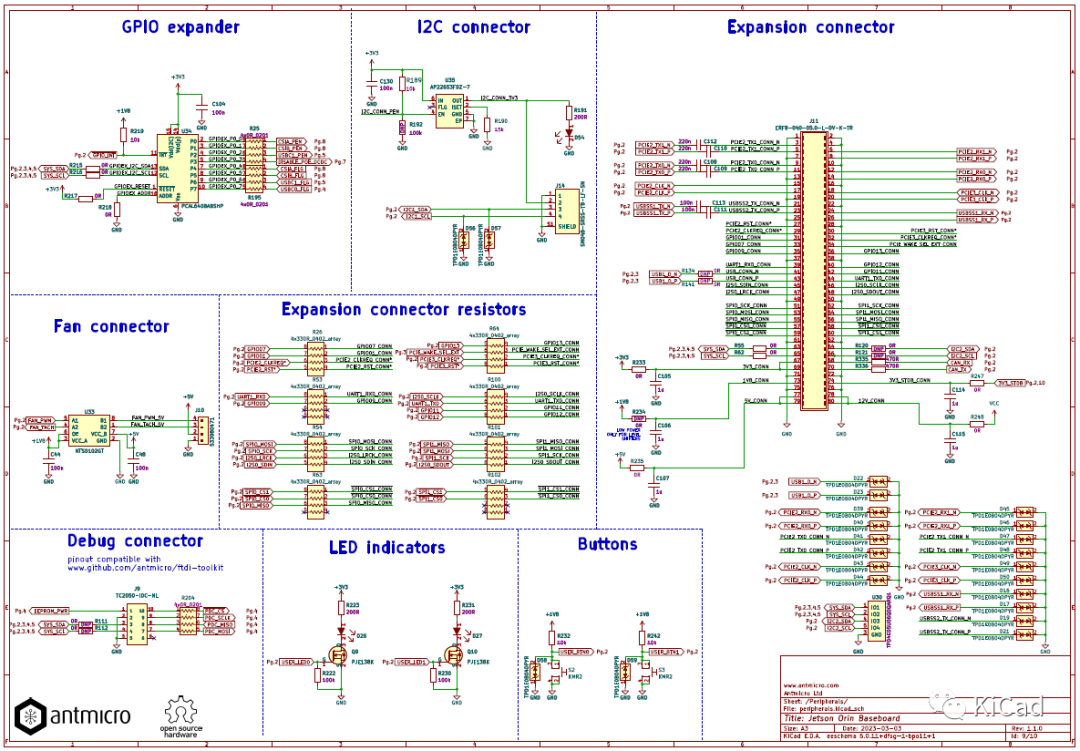

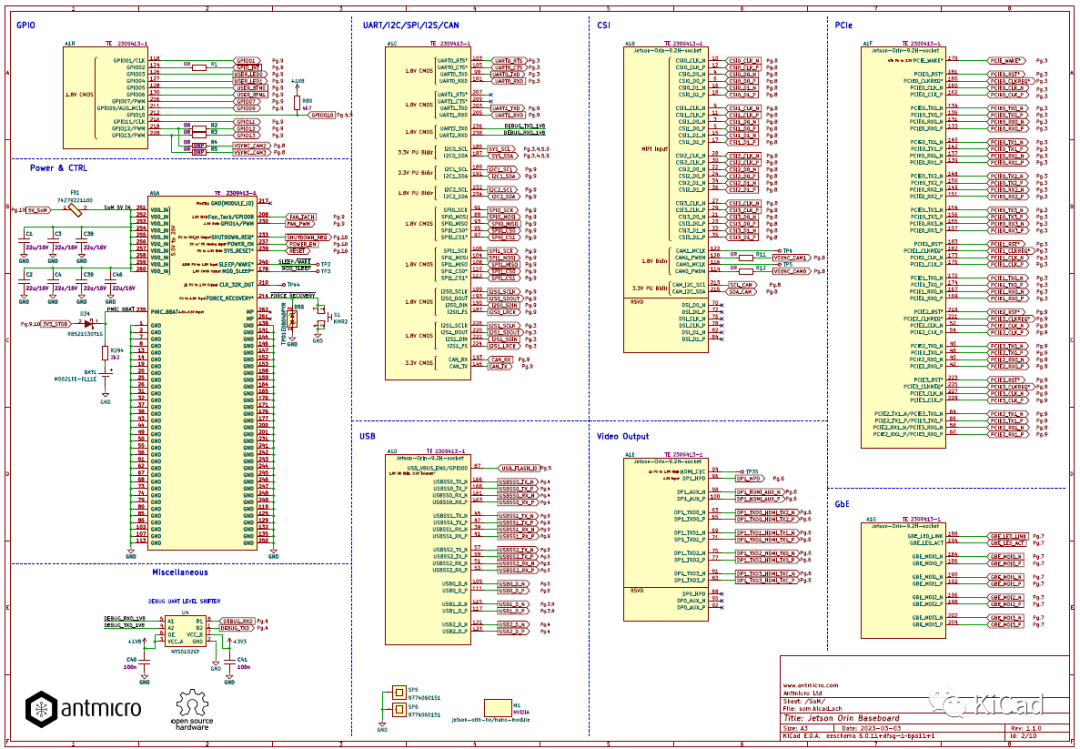

原理图 & PCB

仓库 & 下载

可以在Github中获取开源仓库：https://github.com/antmicro/jetson-orin-baseboard或者公众号后台输入“Jetson Orin”获取。
