T113-S3核心板之启动卡与量产TF卡制作

前言：

在进行嵌入式开发时，TF卡可以作为外部存储器作为系统移植适配中的临时载体，制作成TF启动卡快速验证相关镜像功能，无需频繁擦写eMMC。 而进入大规模生产阶段，通过TF量产卡可以快速并行的将TF卡中的固件烧写至设备中，极大提高生产效率。无论是量产卡还是启动卡，都有其特定的应用场景和作用。让我们一起学习下这两种方式的制作与使用。

产品简介

眺望电子EVM-T113-S3是一款基于全志T113-S3双核ARM Cortex-A7处理器设计的国产工业评估板。评估板由核心板和评估底板组成，本文内容基于评估板环境为大家介绍TF烧写卡与量产卡的制作与使用。本文烧写主要使用到TF卡槽接口，为了系统的稳定性，准备一张优质可靠、高速读写的TF卡（又称Micro SD卡），接下来对两种TF卡制作所需的步骤进行讲解。

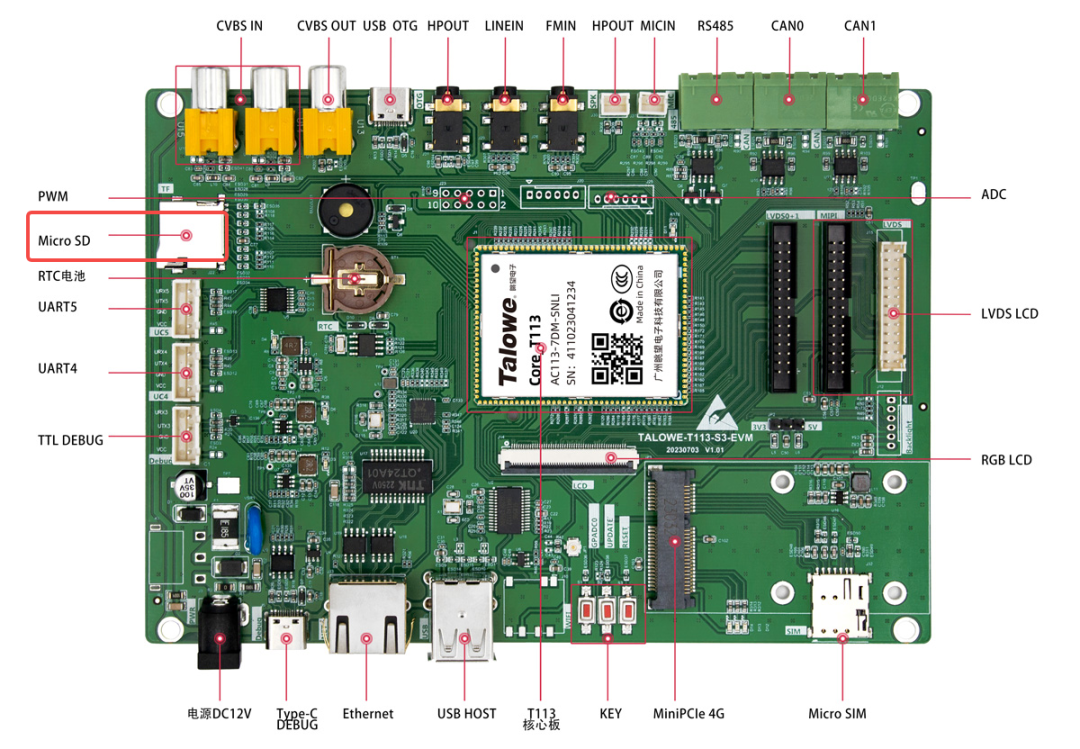

图1-EVM-T113-S3评估板接口布局图

全志烧录软件 PhoenixCard是一款免费且实用的SD卡量产工具，在我司光盘资料里有提供。新建一个文件夹“PhoneixCard”，下载光盘资料里的PhoneixCard.zip到文件夹里，解压后里面的 PhoenixCard.exe就是烧录软件。

启动卡制作

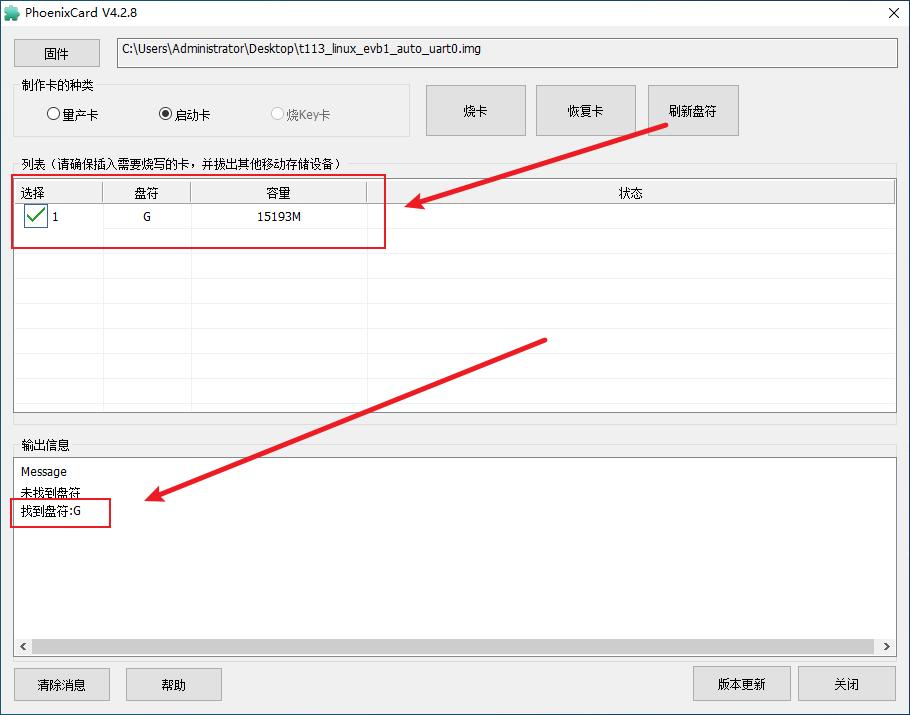

双击打开 PhoenixCard.exe，并插入带有 TF 卡的读卡器。如果之前TF卡有烧录过镜像,导致一部分容量windows无法识别，点击"恢复卡"按钮,软件会自动格式化TF卡,此步骤可以释放这部分空间,操作完成后就可以识别整个TF卡容量了。

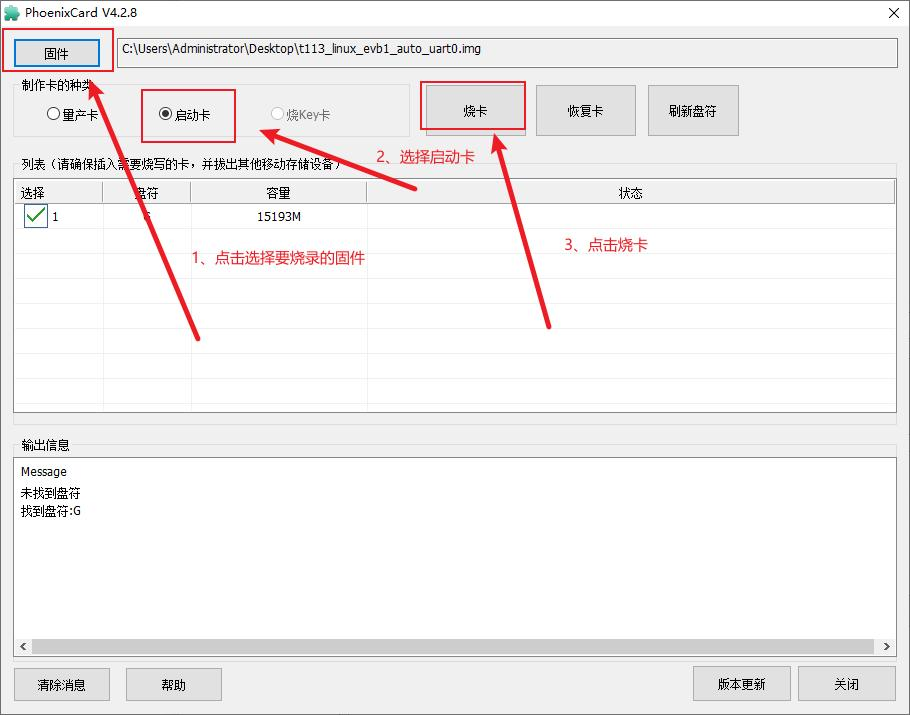

之后选择你要烧录的固件，可选择光盘资料内提供的固件或自己编译打包后的固件。并将制作卡类选择为启动卡，之后点击烧卡。

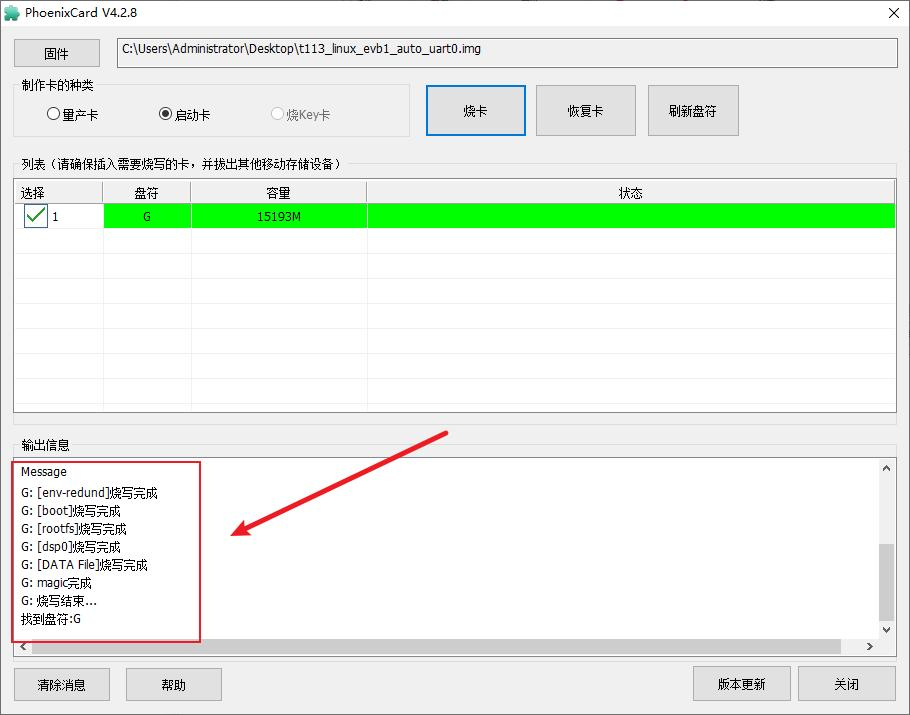

之后等待烧录完成，烧录完成后输出信息会提示烧写结束。

将制作好的TF启动卡插入开发板并启动系统，系统会自动进入TF卡中的系统。

烧录卡制作

双击打开 PhoenixCard.exe，并插入带有 TF/SD 卡的读卡器。

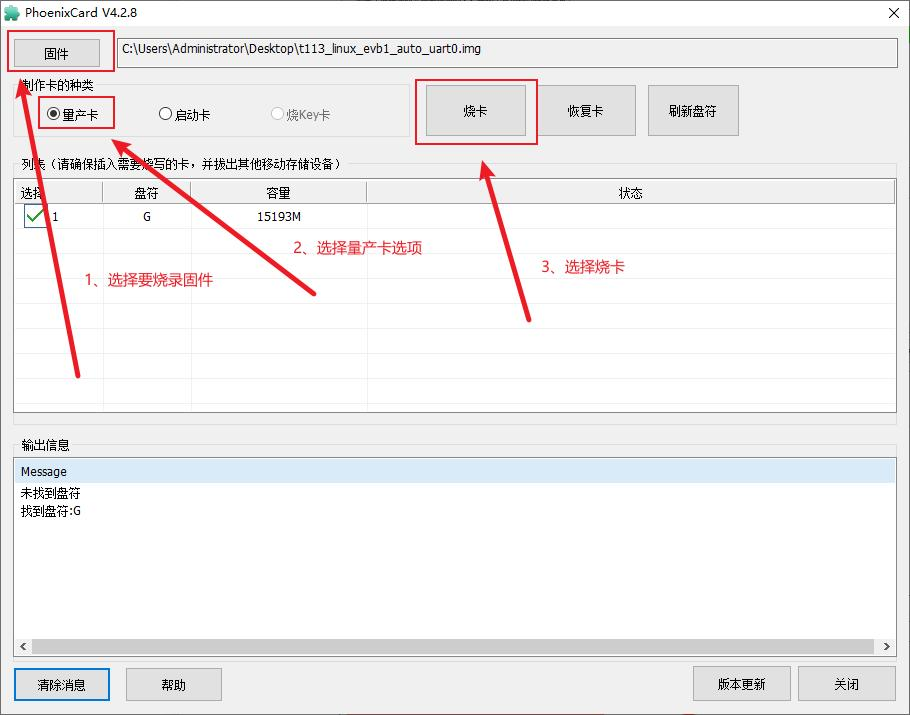

之后选择你要烧录的固件，并将制作卡类选择为量产卡，之后点击烧卡。

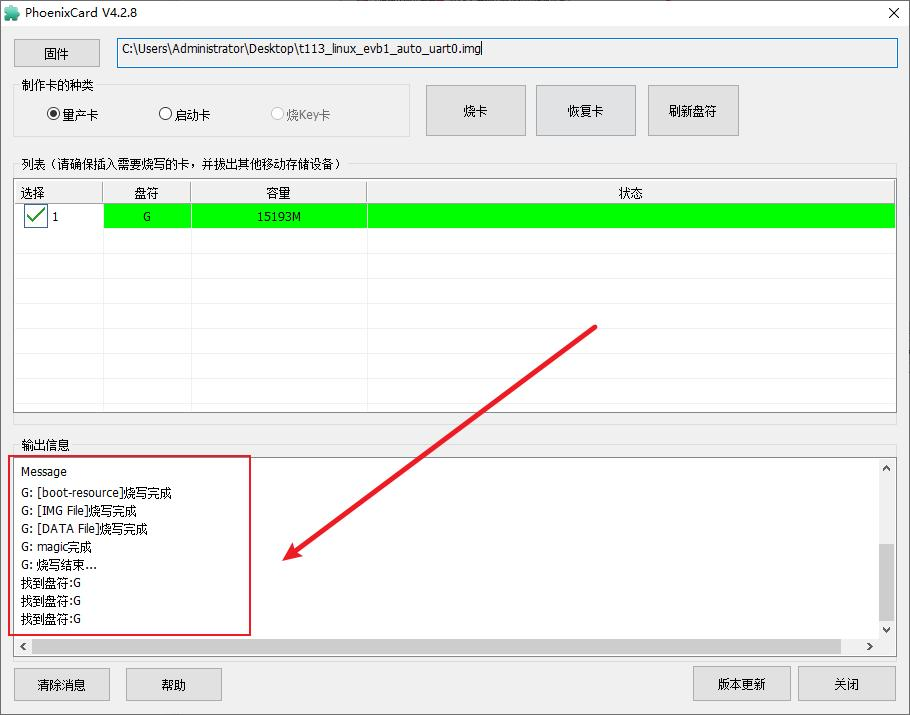

之后等待烧录完成，烧录完成后如下图。

将制作好的TF卡插入开发板后上电（如果已经上电则按下复位键），开始自动烧录，期间不要拔出 SD卡。

等待如上图烧录完成，串口打印烧录完成信息后，断电后拔出SD卡，重新上电开机进入系统。
通过这份文章，我们希望每位开发者都能轻松掌握眺望EVM-T113-S3开发板的使用技巧。如果这篇文章给您的技术开发之旅带来了帮助，别忘了关注收藏。更多技术探索，更多科技灵感，尽在眺望电子。与我们一起，探索T113-S3的无限可能！
