什么是UGFC？模块电脑（核心板）规范标准简介四

1. 概念

UGFC是UnifiedGoldFingerCoreBoard的缩写（意指：统一接口定义金手指核心板），为武汉万象奥科电子有限公司基于企业标准定义的一种针对嵌入式、低功耗、通用型的小型计算机模块标准，采用204Pin金手指连接器，基于ARM架构的MPU平台，主要面向泛工业领域的数据采集、边缘数据处理、接口通讯与人机交互等应用场景。

（204Pin金手指）

2. 主要特点和意义

标准化接口与尺寸：UGFC标准定义了一种规范的计算机模块的尺寸、连接器类型、电气特性和功能接口。

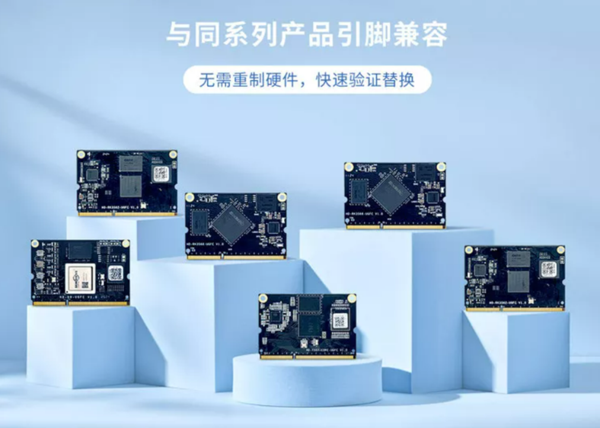

提高兼容性和互换性：统一尺寸和接口功能定义，使得不同厂家或同一厂家不同的计算机模块可以在相同的基础板（又称载板或底板）上互换使用。这大大提高了核心板之间的兼容性和互换性。用户可以根据需要选择不同处理器品牌、不同性能的核心板，而无需担心底板或载板兼容性问题。

降低开发成本：对于开发者而言，不同尺寸和接口的核心板意味着需要针对不同的硬件进行适配和开发，这增加了开发成本和时间成本。统一标准后，开发者可以使用统一的封装和定义，降低开发门槛和成本。

降低维护成本：在统一标准下，核心板的维护和升级变得更加简单和方便。用户无需为不同尺寸和接口的核心板准备不同的测试工装和适配物料等，降低了维护成本和时间成本。

3. 模块类型与尺寸

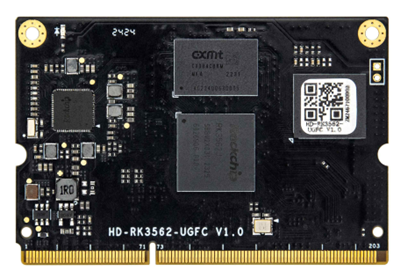

UGFC标准定义了1种模块尺寸67.6mmx45mm。模块PCB上有204个金手指，可与204引脚0.6mm间距的金手指连接器插座相连接。

4. 技术规格与接口

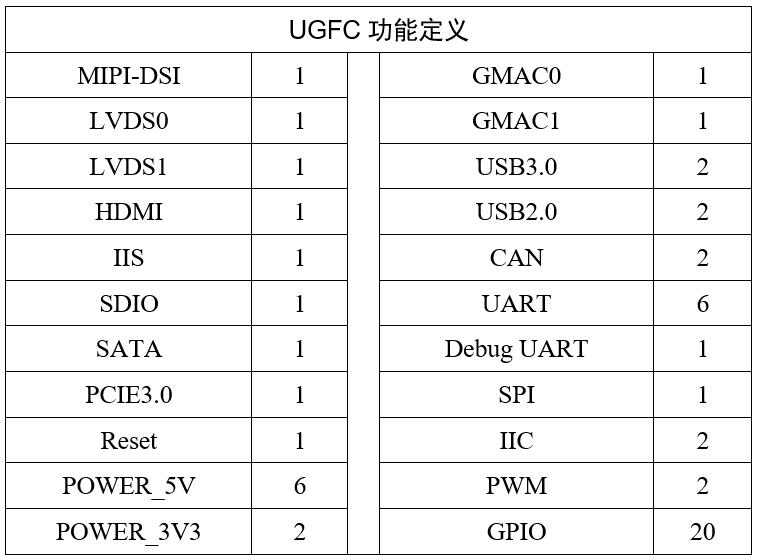

UGFC系列核心板支持多种显示接口、2路千兆以太网接口、6路用户串口、USB、CAN、SATA、PCIe以及IO等必要辅助接口，在满足更小尺寸的需求下支持可扩展性。

5. 兼容平台

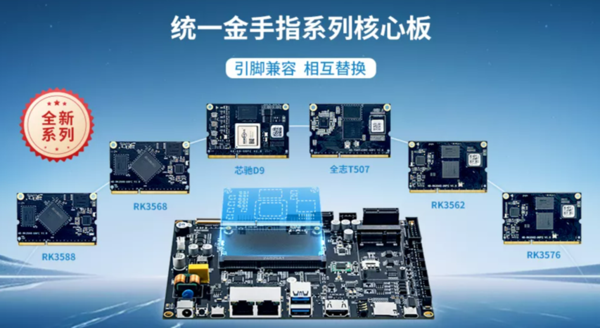

UGFC系列核心板已兼容支持瑞芯微RK3562、RK3568、RK3576、RK3588，全志T507、芯驰D9等系列处理器。

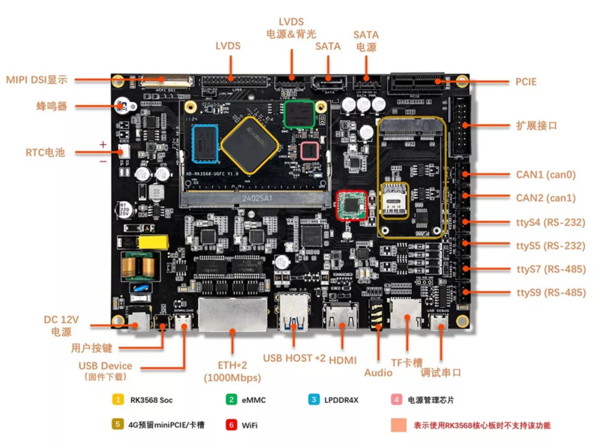

兼容设计的功能可以采用同一款评估板进行功能测试与验证。
