TFT适配LVGL实践分享

1

前言说明

本章通过FRDM-MCXN947开发板与正点原子的TFTLCD进行实践

1.2模块介绍

硬件：

FRDM-MCXN947开发板：

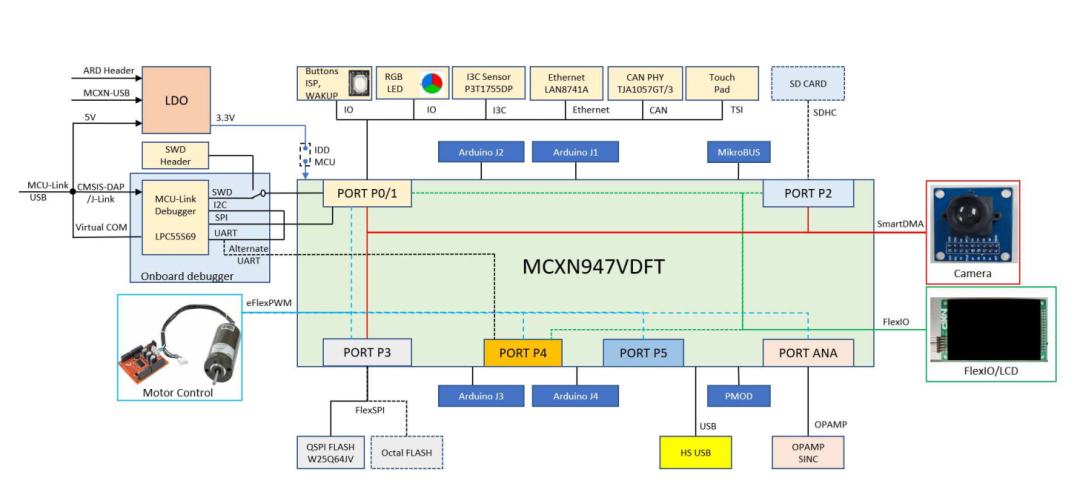

该开发板具有丰富的接口详细可参考NXP官方网站，从下图板载资源中可看出TFTLCD可以通过flexIO进行驱动。

FTLCD为正点原子并口屏：

软件：

下拉RT-Thread代码

1.3 软件开发

编译配置工具：env 从 RT-Thread 官网下载 Env工具（https://www.rt-thread.org/download.html）

代码编辑器：vscode

下载器：使用LinkServer.exe命令下载，来自于下载Linkserver 1.4.85 installer for Windows （nxp官网）

本人在vscode中编辑代码，通过env工具来配置和编译，在windows的PowerShell中使用LinkServer.exe命令来进行烧录。命令如下：

有简单方式可以在vscode中配置tasks.json,在vscode中实现编辑、编译和烧录一站式操作，参见大佬文章：使用VSCode 搭建 RT-Thread 关于 NXP mcxn947 开发环境（二），（https://club.rt-thread.org/ask/article/e46d421071211221.html）本人比较懒，从里面搬了烧录命令来使用了。

为啥不使用keil进行开发？

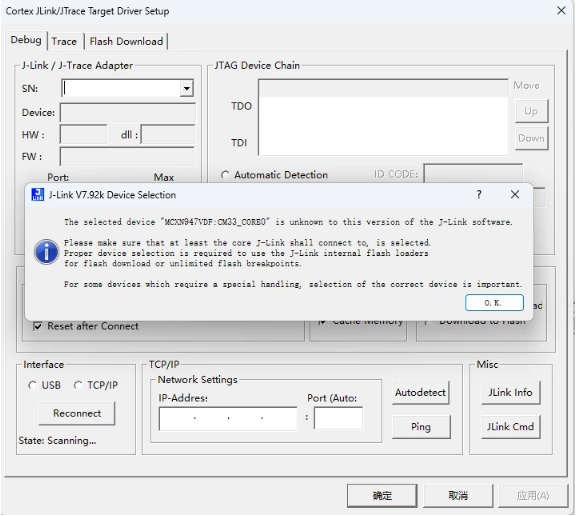

主要原因是开发板一到手，下载的最新版并安装了MCXN947_DFP的keil就链接不上板子，CMSIS-DAP链接过程中会报错如下：

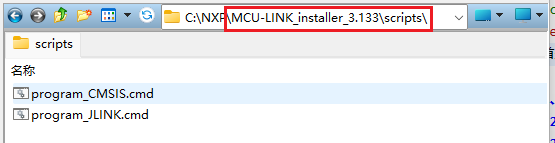

我首先思考的是电脑驱动不对，去官网下载了MCU-LINK_installer_3.133，在安装过程会自动安装电脑的驱动(当然事后发现，这个电脑驱动过程其实不需要，会自动装)，仍然不起作用！在MCU-LINK_installer_3.133目录下两个脚本，可更新板载下载器固件为JLINK方式，需要配合板子上J21跳线帽来操作。

操作步骤：1.安装跳线帽；2.断电重启；3.运行program_JLINK.c

md程序进行固件更新；4更新完成后，需要取掉跳线帽，然后进行断电重启，（板子上复位按钮不行，必须断电操作）。可以看到keil识别到JLINK：

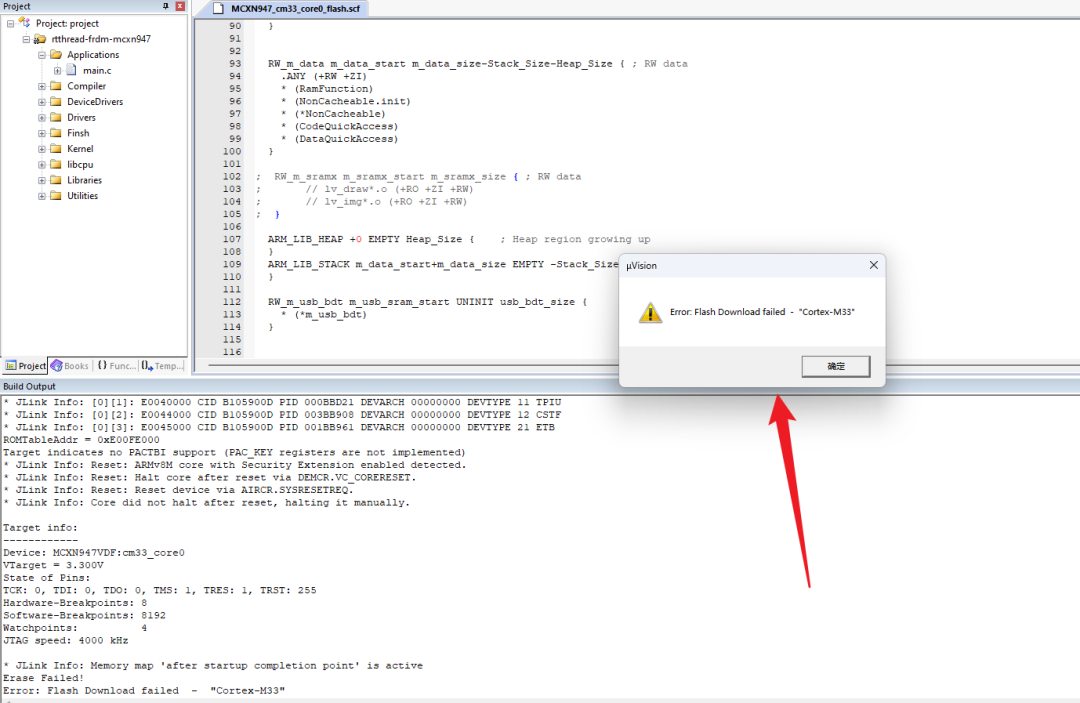

烧录过程中任然会有报错：

经过一番折腾之后，我将板载下载器固件更新回了CMSIS-DAP方式，采用了上述开发方法。

2

步骤说明

2.1 添加LCD驱动与代码修改

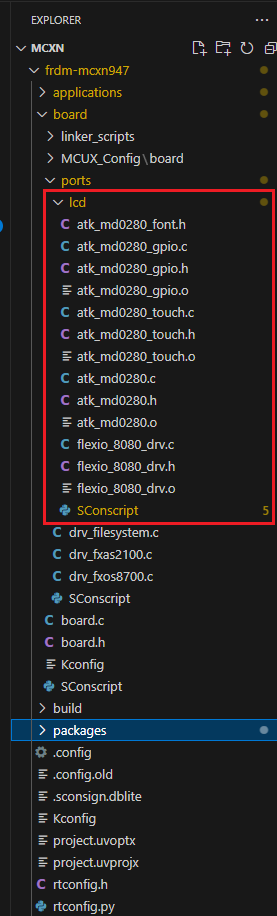

在ports目录下添加了LCD驱动和SConscript文件

添加完文件后，发现LCD驱动任然没有被编译，主要原因是ports上一级目录中的SConscript文件，没有采用遍历所有目录下的SConscript文件的写法

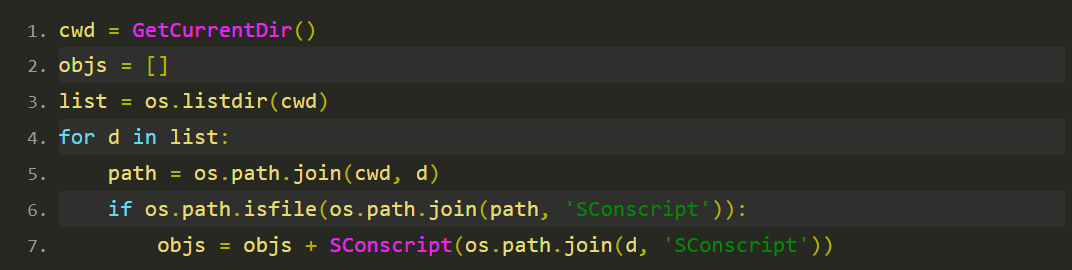

方法一：添加遍历SConscript的写法

方法二：参考其他BSP有在根SConscript文件中，单独读取board/ports/SConscript文件

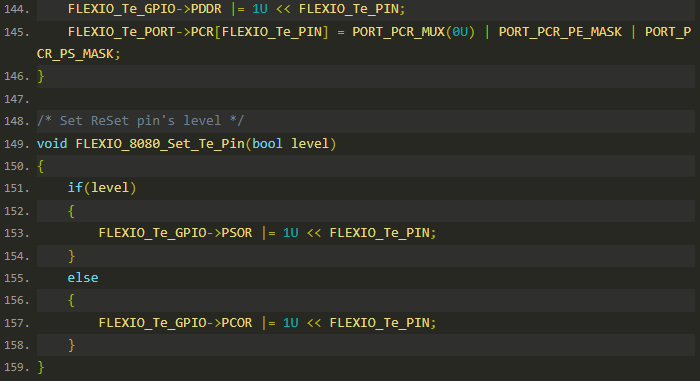

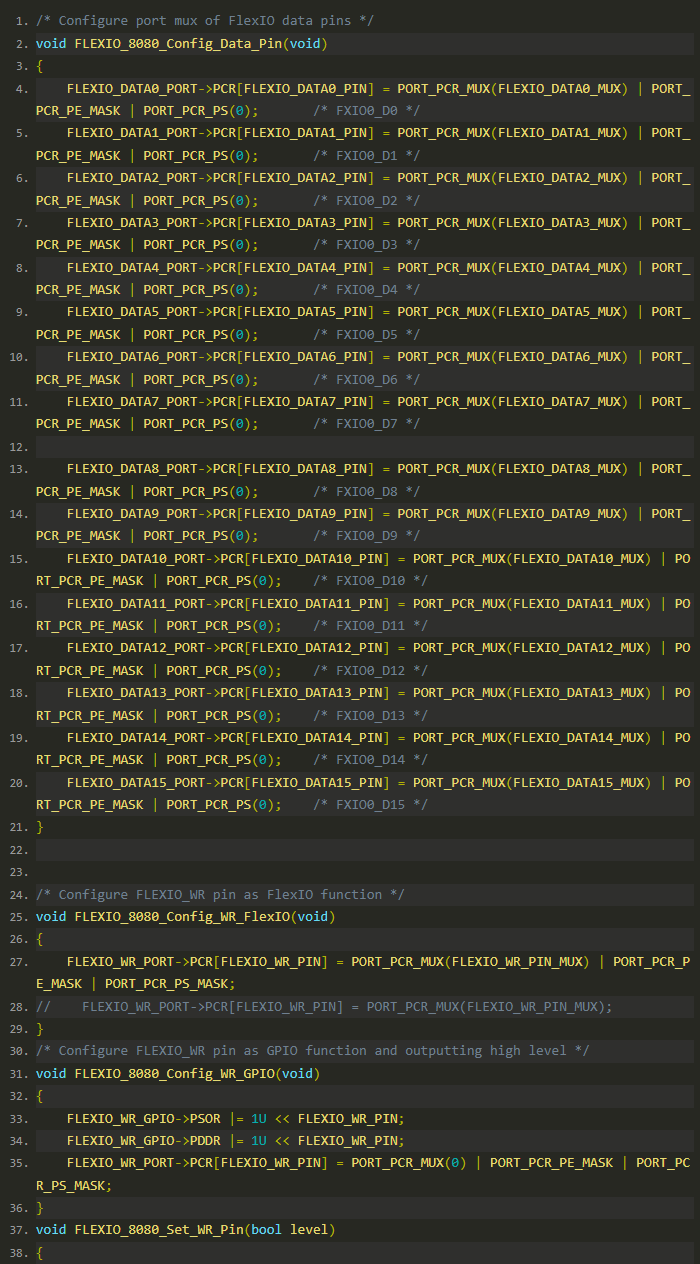

在pin_mux.c中缺少对flexIO并口的配置，添加并口，CS,RS,RD,WR,ReSet引脚的配置，代码如下：

2.2 编译运行程序

LCDTFT程序运行.mp4 （https://club.rt-thread.org/file_download/15c229bf648c2991）

2.3 lvgl使用

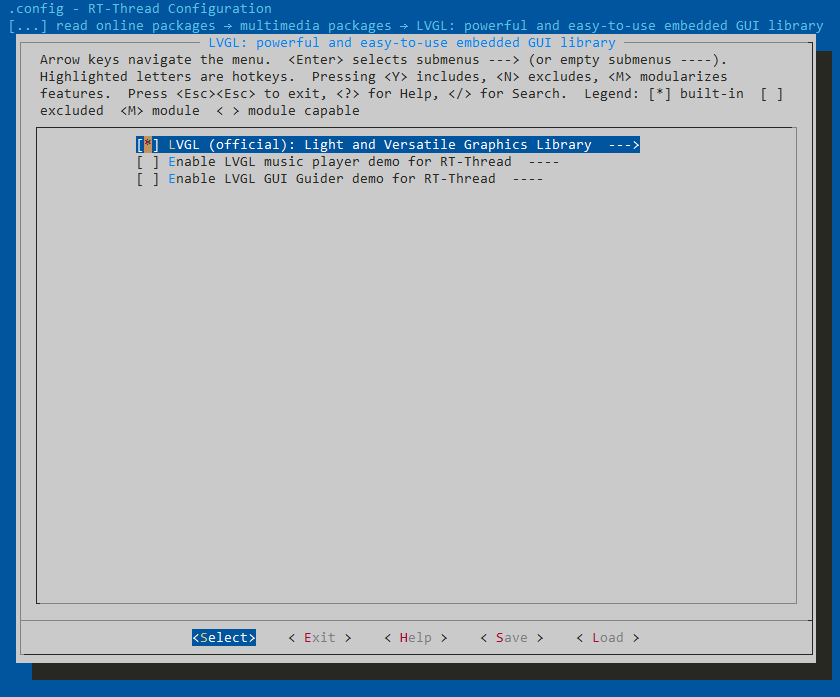

在menuconfig中启用lvgl

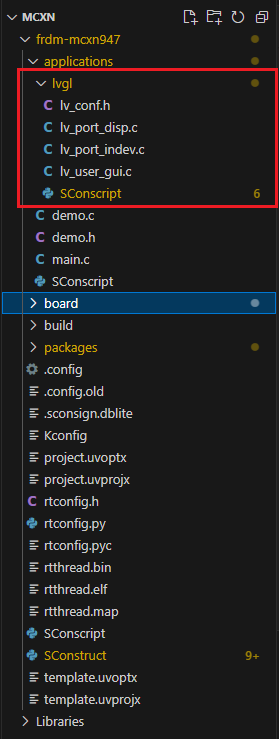

在applicaions中添加了lvgl相关的配置和接口文件

在lv_conf.h中定义了一下几个宏定义

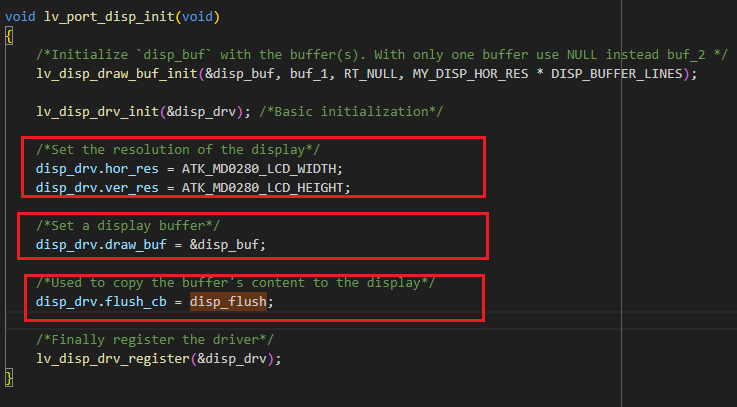

在lv_port_disp.c中定义了显示分辨率、显示buffer、显示更新的回调函数,并在lv_port_disp_init函数里进行注册

在回调函数里调用lcd驱动里的区域填充函数

2.4 lvgl验证

跑一个benchmark看一看效果

sdf.mp4 （https://club.rt-thread.org/file_download/86b25c6fb1cde3d9）

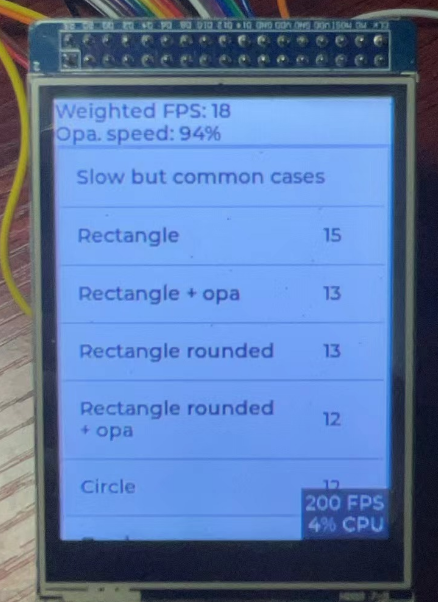

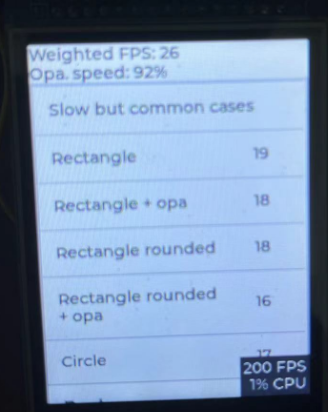

lvgl跑出来的帧率为18

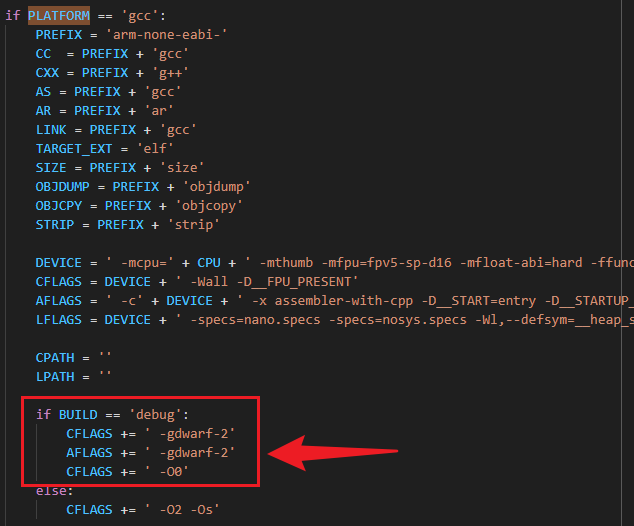

采用编译优化等级O1，导致LCD功能有问题，屏幕不显示。于是LCD驱动部分代码采用O0，其他代码采用O1，修改编译脚本rtconfig.py,脚本默认走的是debug分支，将其修改到release分支

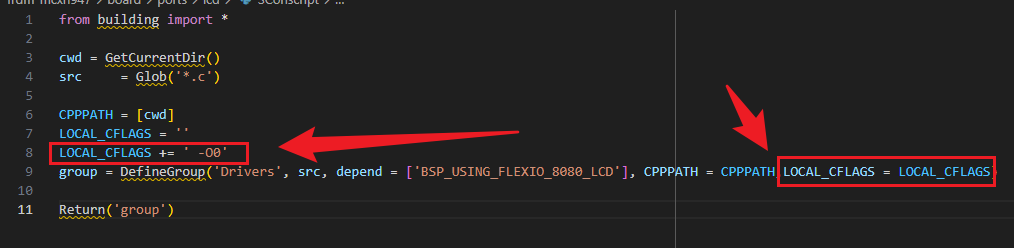

当然这个修改会对整个工程产生影响，需要在LCD驱动部分编译脚本中添加局部编译参数

lvgl帧率提升至26

当然尝试了双buf和优化等级O3，帧率没有再提高
