开发板无法录音或耳机播放？不可忽视这个细节

满怀欣喜的设计一块Linux/安卓开发板，发现无法录音或耳机播放？请注意这个硬件上的使用细节。

麦克风和耳机二合一连接器种类繁多，规格不一，如有PJ-332-6A、PJ-393-8A等类型，实物如下图所示。

图1PJ-332-6A连接器

图2PJ-393-8A连接器

各种连接器的管脚排列及定义也不尽相同，如下图所示。

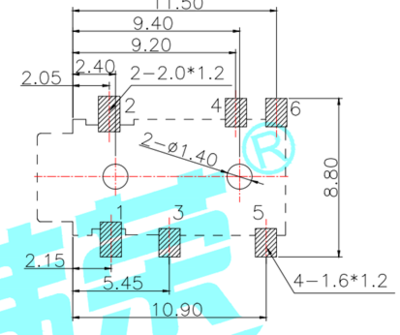

图3PJ-332-6A连接器管脚定义

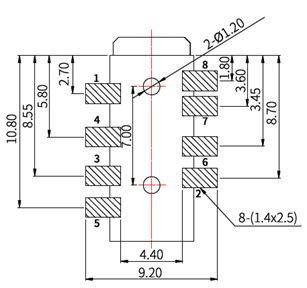

图4PJ-393-8A连接器管脚定义

在进行电路设计时，可以通过以下几个步骤来确定各种连接器的电路信号连接。

1确定耳机类型

带麦克风的耳机通常为4段耳机，如图4所示。

图4四段耳机

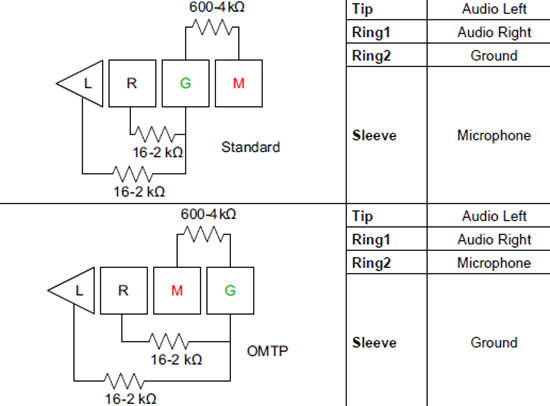

4段耳机又分为国标和美标两种，而两种标准的定义不一样，如图5所示。

图5四段耳机不同标准的定义

2确定连接器的管脚定义

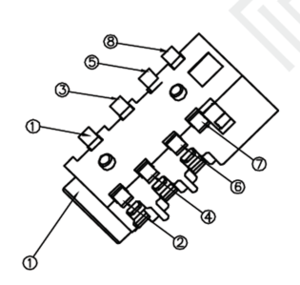

以PJ-393-8A连接器为例，查看其规格书，其管脚定义及物理连接如图6和图7所示。

图6连接器管脚定义图7连接器物理连接

从图6和图7可以看出，1-2脚，3-4脚,5-6脚,7-8脚分别两两短接。需要注意的是，第7脚和第8脚定义是相反的，这是因为从结构上看，7-8脚对应的这一段金属片和前3段相比，是反着放置的，如下图所示。

另外，图7所示为没有耳机插入时的情况。当有耳机插入时，图中所有带箭头的管脚就会被顶开，此时耳机只与2,4,6,8脚相连接，而不与1,3,5,7脚接触。因此，在电路设计中，L/R/GND/MIC信号只能接在2,4,6,8脚上，1,3,5,7脚可以悬空，也可以和2,4,6,8脚相连接。

3确定连接器的信号连接

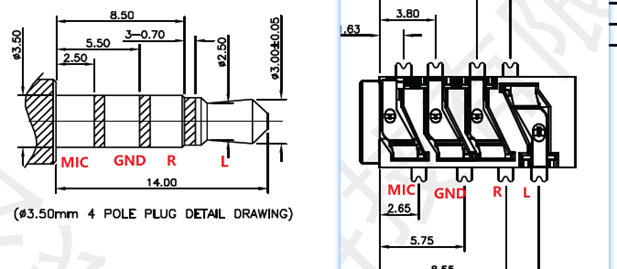

将四段耳机和连接器对接起来，就可以清楚的判断出连接器的每段管脚所对应的信号，如图8所示。

图8耳机和连接器物理对应位置

则连接器各管脚所对应的信号如下表所示。

表1连接器各管脚所对应的信号

4插入检测功能

通过表1可知，3/4脚接GND，再通过图7可知，4脚一定接GND.则第3脚就可以作为耳机插入检测信号，第3脚外部接上拉电阻，没有耳机插入时，3脚和4脚物理上短接，为0信号；当耳机插入时，3脚和4脚物理上隔开，此时3脚就为高电平。

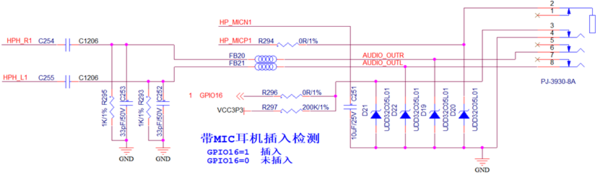

通过以上4个步骤，即可绘制出对应的原理图，如下图所示。
