烧录

烧录是指将编译后的程序文件下载到芯片开发板上的动作，为后续的程序调试提供基础。DevEco Device Tool提供一键烧录功能，操作简单，能快捷、高效的完成程序烧录，提升烧录的效率。

RK3568的镜像烧录通过Windows环境进行烧录，开发者启动烧录操作后，DevEco Device Tool通过Remote远程模式，将Ubuntu环境下编译生成的待烧录程序文件拷贝至Windows目录下，然后通过Windows的烧录工具将程序文件烧录至开发板中。

前提条件

下载并安装驱动DriverInstall.exe。当安装窗口显示“安装驱动成功”时，即表示驱动已安装完成，可进入后续烧录步骤。

说明： 如果已经安装旧版本的烧写工具，请先点击"驱动卸载"按钮卸载驱动，然后再点击"驱动安装"按钮安装驱动。

操作步骤

鸿蒙开发指导文档：[qr23.cn/FBD4cY]

1. 请连接好电脑和待烧录开发板，连接USB接。

2. 在DevEco Device Tool中，选择 REMOTE DEVELOPMENT > Local PC ，查看远程计算机（Ubuntu开发环境）与本地计算机（Windows开发环境）的连接状态。

   • 如果Local PC右边连接按钮为，则远程计算机与本地计算机为已连接状态，不需要执行其他操作。
   • 如果Local PC右边连接按钮为，则点击绿色按钮进行连接。连接时DevEco Device Tool会重启服务，因此请不要在下载源码或源码编译过程中进行连接，否则会中断任务。

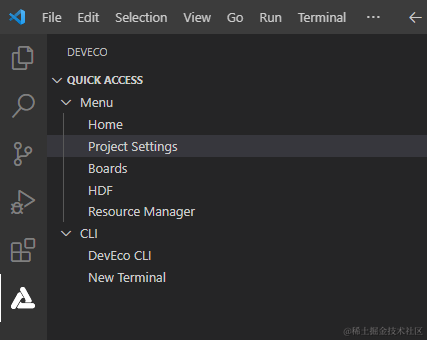

3. 在菜单栏中点击Project Settings按钮，进入RK3568工程配置界面。

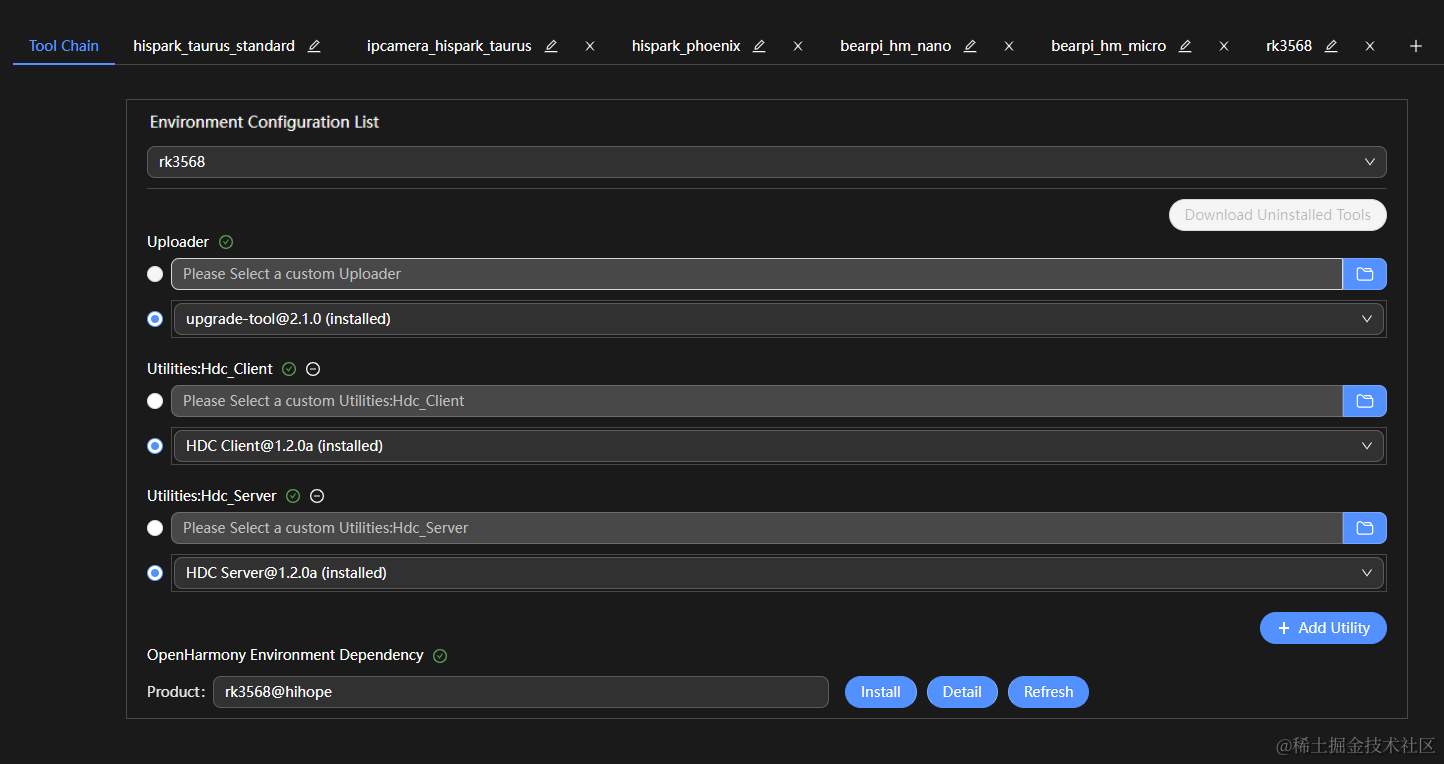

4. 在Tool Chain页签，检查Uploader烧录器工具是否已安装。

   • 如工具为“uninstalled”状态（），可单击 Download Uninstalled Tools ，自动安装所需工具，或单击工具后方的Download安装指定工具。
   • 如工具无法通过Download方式安装，表示该工具未被DevEco Device Tool收录，需要开发者自行下载到本地后单击Import导入。



5. 在rk3568页签，设置烧录选项，包括upload_partitions和upload_protocol。配置完成后工程将自动保存。

   • upload_partitions_profile ：选择待烧录程序的配置文件，该配置文件会指定烧录文件名称、起始烧录地址、地址长度等信息；同时请勾选Enable to use upload_partitions_profile for upload选项。

     说明：

     如需修改烧录profile文件，在设置烧录分区起始地址和分区长度时，应根据实际待烧录文件的大小进行设置，要求设置的烧录分区大小，要大于待烧录文件的大小；同时，各烧录文件的分区地址设置不能出现重叠。

     首次烧录，请勾选Enable to use upload_partitions_profile for upload选项，会自动生成upload_partitions文件。再次烧录时，可根据实际情况选择生成upload_partitions文件进行自定义烧录，也可以再勾选Enable to use upload_partitions_profile for upload选项，使用upload_partitions_profile重新生成upload_partitions文件用于烧录。

   • upload_protocol ：选择烧录协议，固定选择“upgrade”。

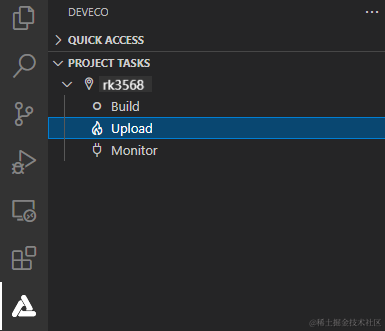

6. 在PROJECT TASKS中，点击rk3568下的Upload按钮启动烧录。


7. 当屏幕提示“Operation paused，Please press Enter key to continue”，请按回车键继续。

   说明： 如果开发板未处于烧录模式，屏幕会提示“The board is not in Loader mode.Please Hold on the VOL+key...”，此时，请长按音量+键，3秒后点击RESET键，然后再过3秒放开音量+键，使开发板进入烧录模式。

   等待开发板烧录完成，当屏幕提示如下信息时，表示烧录成功。


烧录指导文档

HarmonyOS与OpenHarmony鸿蒙文档籽料：mau123789是v直接拿

1.烧录前准备

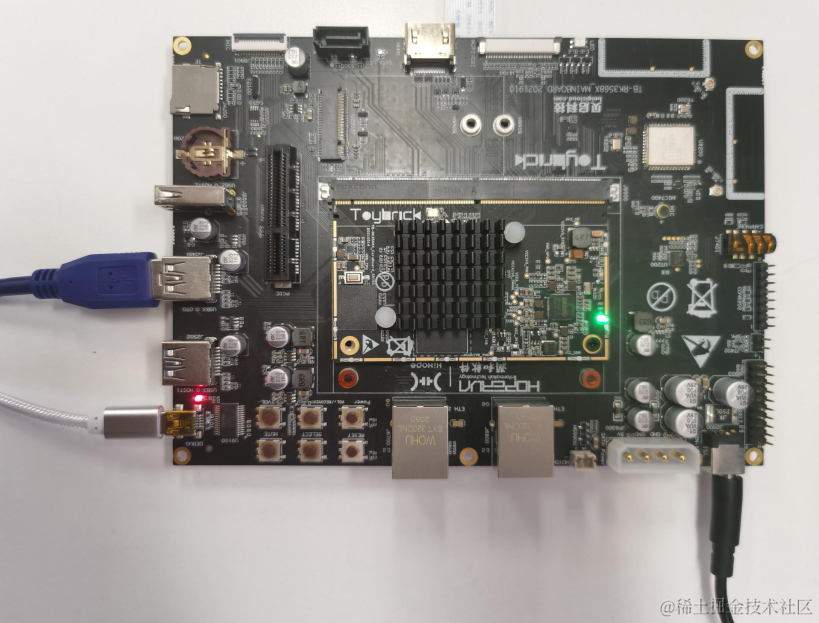

1.按照图片提示连接电源线， Debug 串口调试线， USB 烧写线

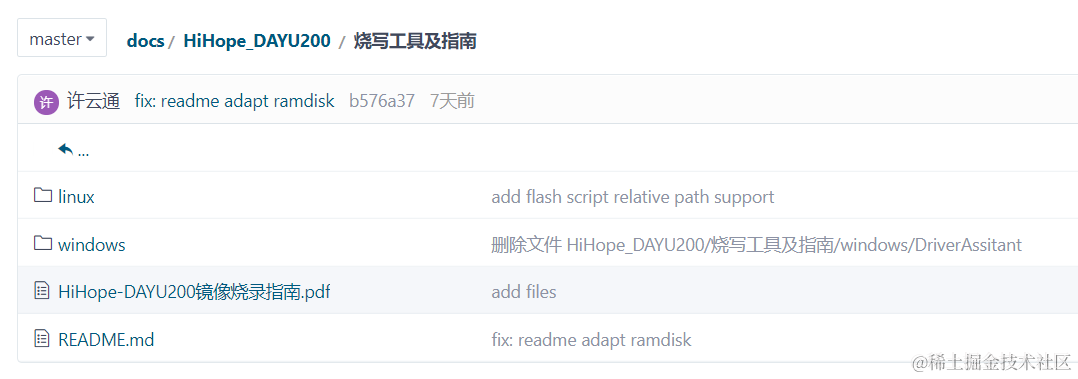

2.下载烧录工具

烧录工具下载链接：[https://gitee.com/hihope_iot/docs/tree/master/HiHope_DAYU200/%E7%83%A7%E5%86%99%E5%B7%A5%E5%85%B7%E5%8F%8A%E6%8C%87%E5%8D%97]

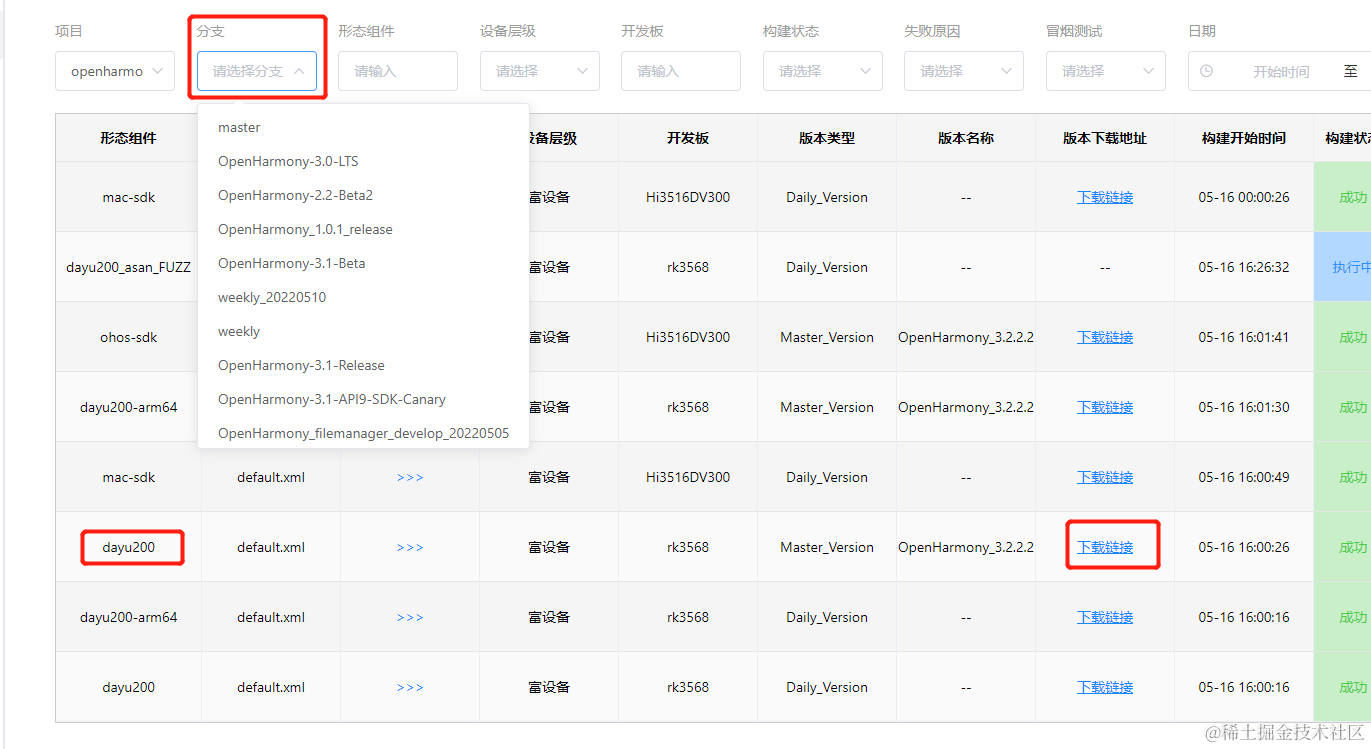

2.固件下载

当前固件版本较多，当前（2022年5月9号）完成了把ramdisk从boot.img (hi3516平台是boot.img，rk3568平台是boot_linux.img)拆出作为单独分区镜像，此变更影响从5月9日主干分支上午11点之后的版本。

所以整体上我们可以分为两大类镜像：

（1）5月9号主干（master）分支上午11点之后的版本。

（2）其它版本。

这两个版本的烧录方式会有点差异，主要在后面的烧录固件选项环节，后面会讲到

另外也可以通过下面方式：

方法二： 拉取源码编译， 在路径 out/rk3568/packages/phone/images 目录里下载镜像

方法三： 下载 HiHope 官方提供的固件

3.烧录步骤

1. 安装 USB 驱动

双击 windowsDriverAssitant DriverInstall.exe 打开安装程序， 点击下图所示的“驱动安 装” 按钮：

说明： 如果已经安装旧版本的烧写工具， 请先点击“驱动卸载” 按钮下载驱动， 然后再点击“驱动安装” 按钮安装驱动。

2. 打开烧写工具

双击 windowsRKDevTool.exe 打开烧写工具， 如图所示， 默认是 Maskrom 模式：

3. 5月9号主干（master）分支上午11点之后的版本

需要特别注意 ！！！

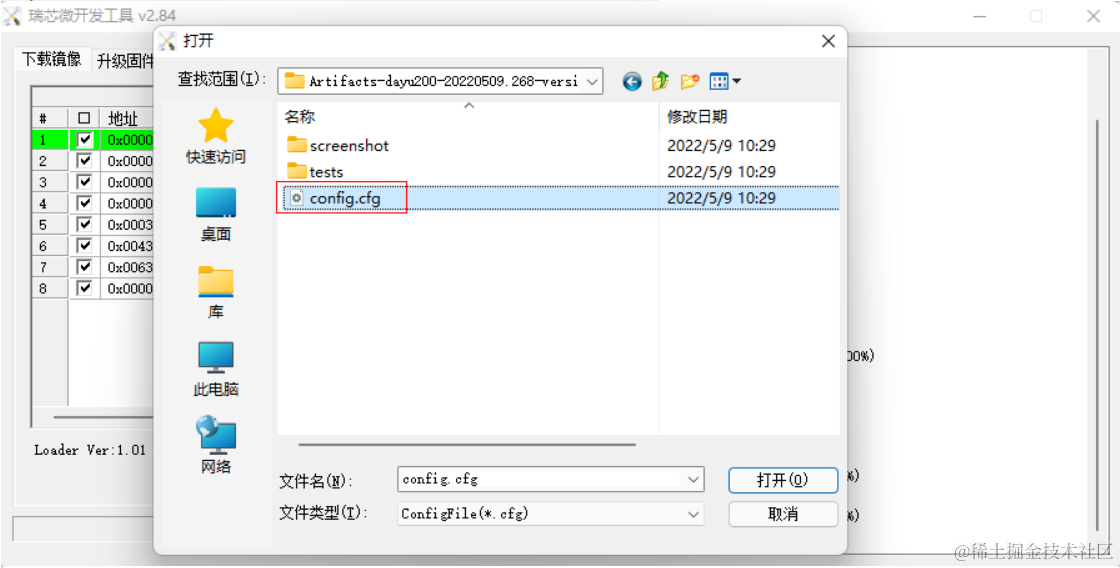

如果下载的固件是 5月9号主干（master）分支上午11点之后的版本 。则需要导入镜像包中的config.cfg配置才能选择烧写该文件。 导入新配置后，misc,sys-prod,chip-prod三个分区不存在镜像（预留位置），烧写时不能勾选。

4. master之前的版本或者3.1 Release版本

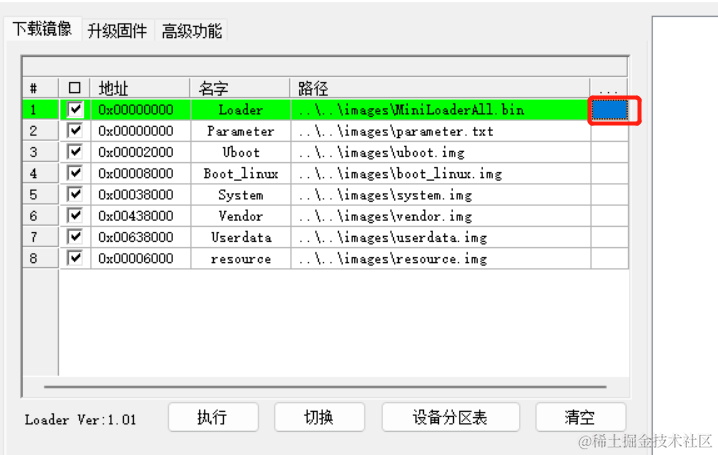

旧版本我们只需要按下面配置就行

双击后面的白色按钮，勾选需要烧写的固件

5.确认开发板是否进入烧写模式

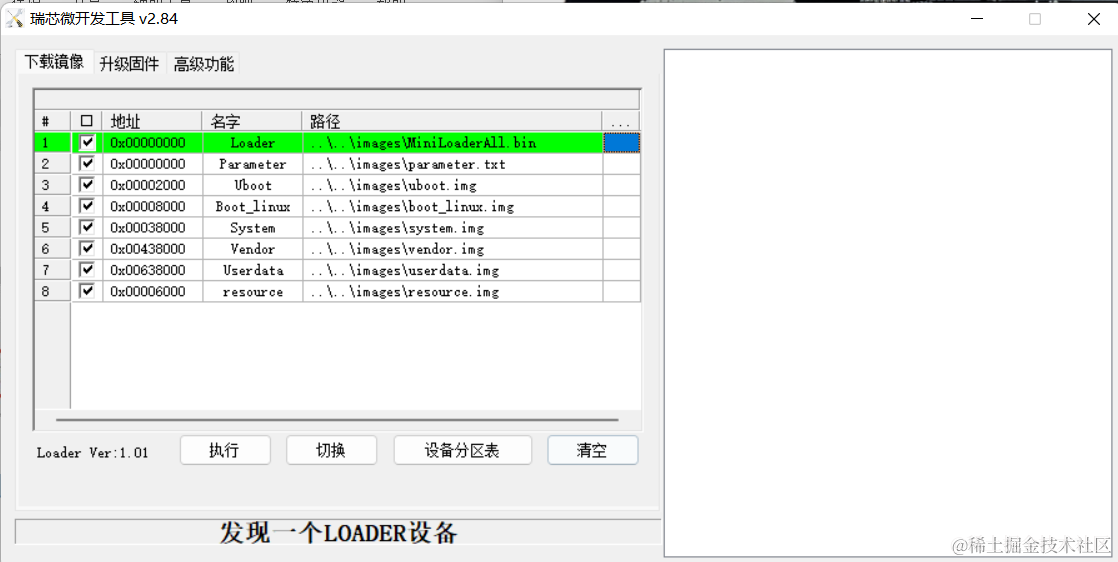

① 如果界面显示"发现一个 LOADER 设备", 说明开发板进入 Loader 模式等待烧写固件。

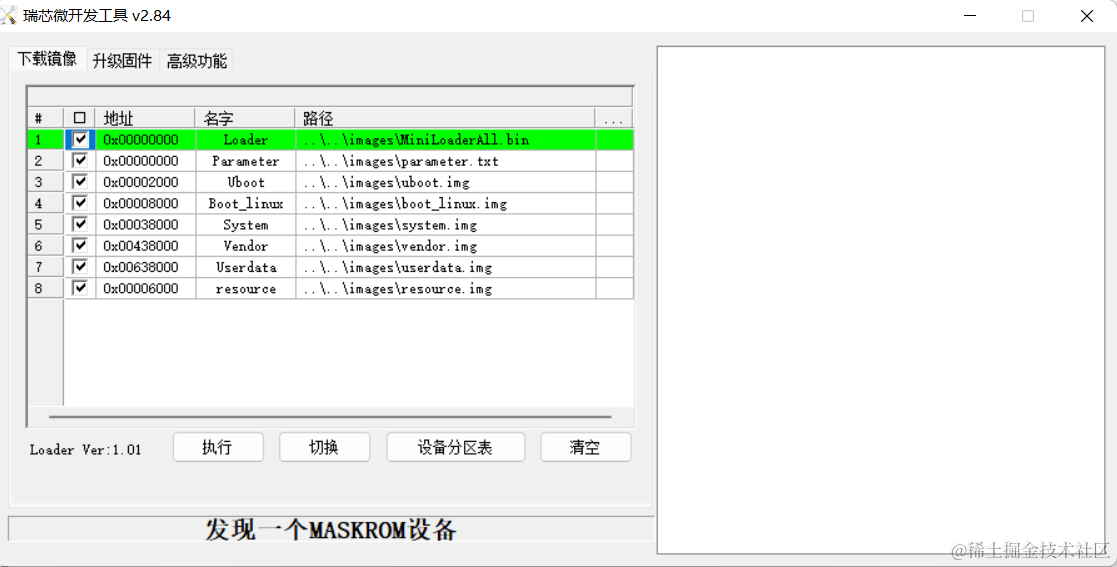

② 如果界面显示"发现一个 MASKROM 设备", 说明开发板进入 Maskrom 模式等待烧写固 件。

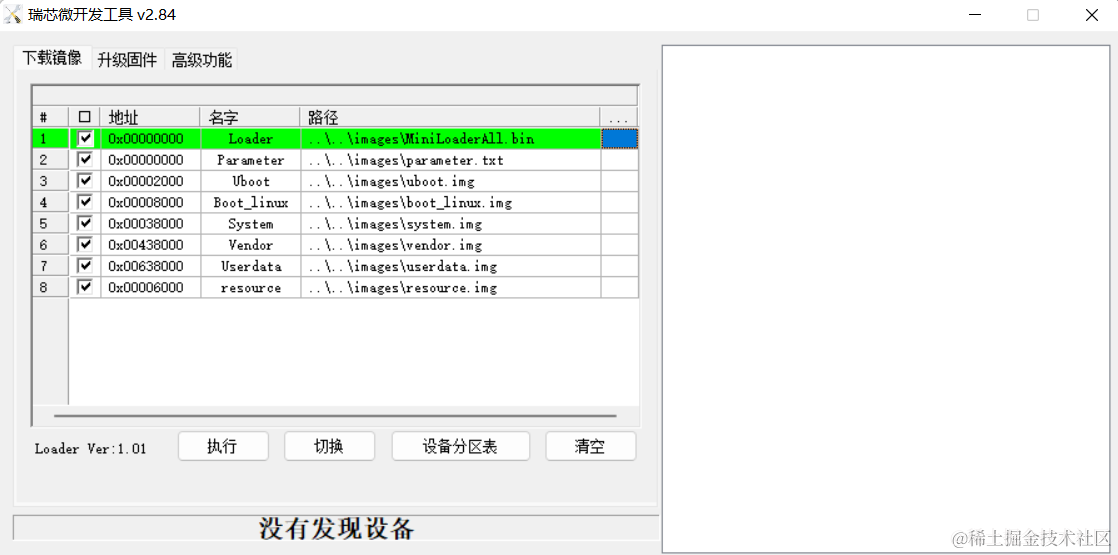

③ 如果界面显示"没有发现设备"， 说明开发板没有进入烧写模式， 请按以下操作步骤让开发板进入烧写模式

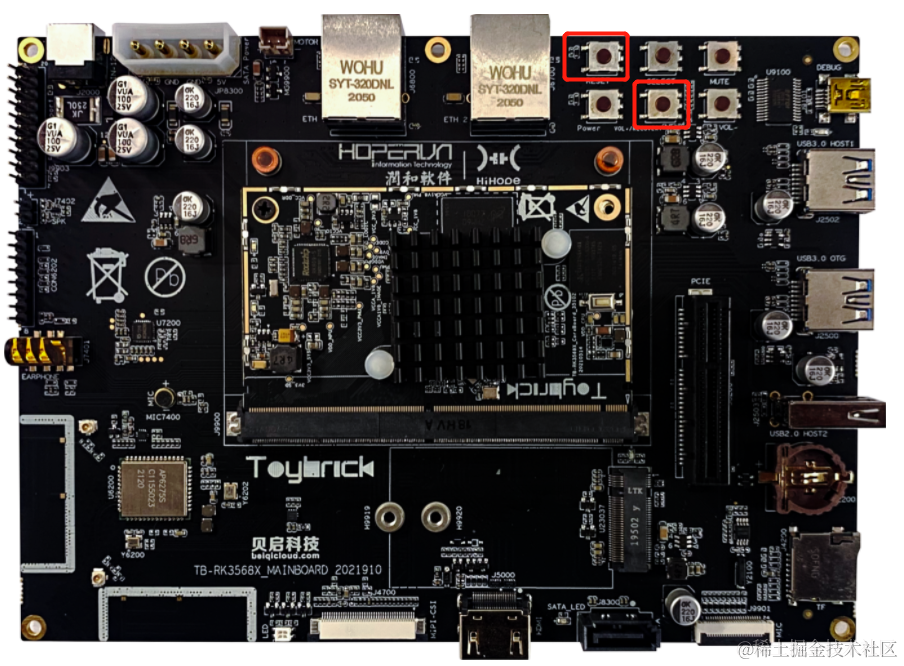

a. 按住VOL-/RECOVERY 按键（图中标注的①号键） 和 RESET 按钮（图中标注的②号键）不松开， 烧录工具此时显示“没有发现设备” ；

b. 松开 RESET 键， 烧录工具显示“发现一个 LOADER 设备” ， 说明此时已经进入烧写模式

c. 松开按键， 稍等几秒后点击执行进行烧录

说明：

如果烧写成功， 在工具界面右侧会显示下载完成

如果烧写失败， 在工具界面右侧会用红色的字体显示烧写错误信息， 更多出错信息查看：

Log 目录下的文件
