嵌入式中逻辑分析的操作与实现

前期准备

1.一块能触摸的屏+对应的主板机

2.逻辑分析仪+对应的软件工具

3.对应的拓展板

4.确定拓展板的引脚分布情况

第一步：逻辑分析仪操作

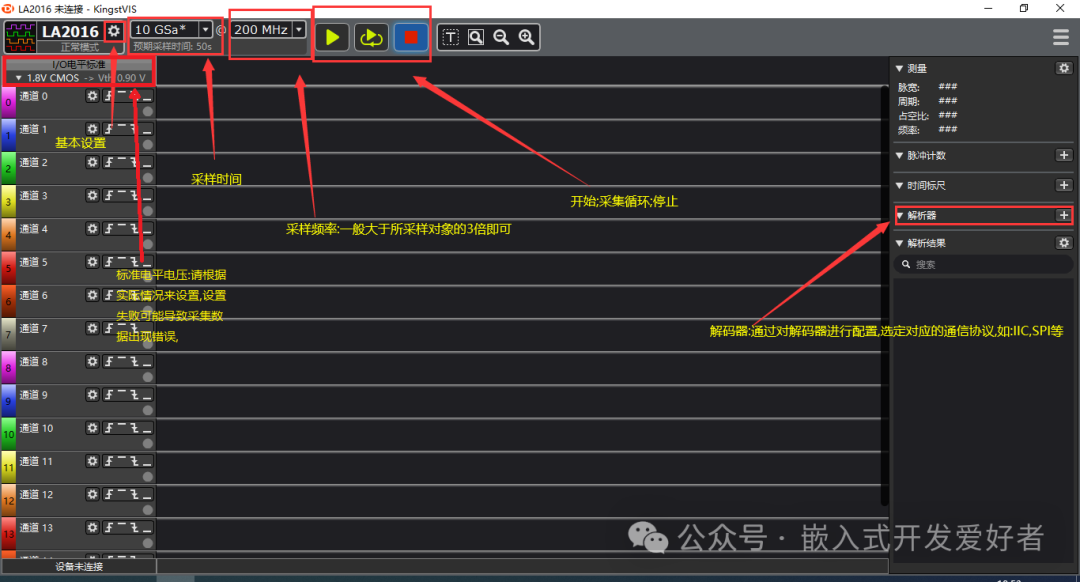

1.数据捕捉需要先进行对应软件安装,并按照需求进行配置

2.这里以A20为例:此手机使用显示驱动芯片CST148,触摸屏分辨率1560x720,通信协议为IIC

3.故相应软件配置流程为:

1.添加解析器 - IIC,并选择对应的通道

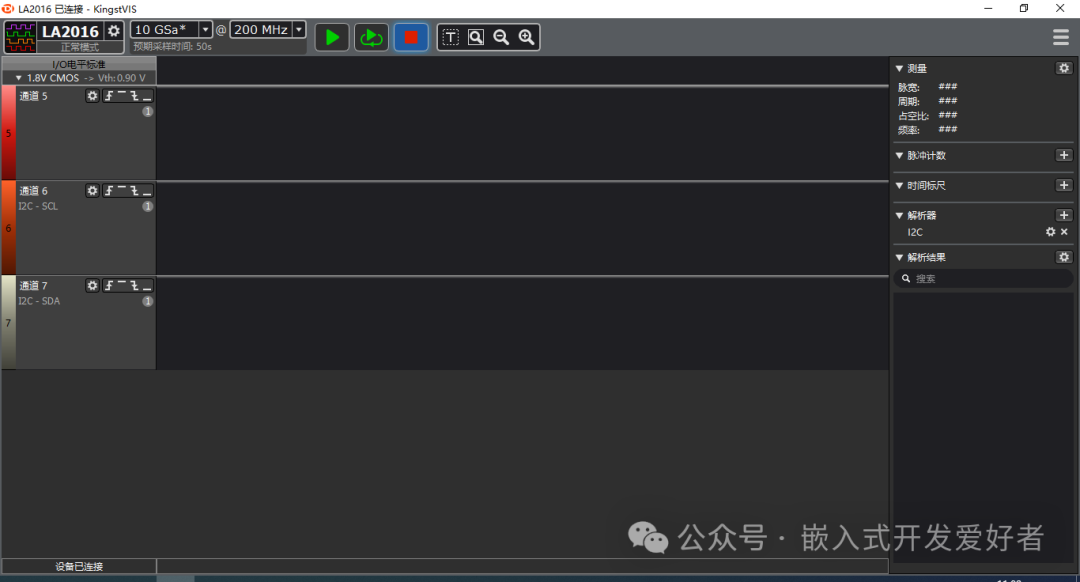

2.通道选择

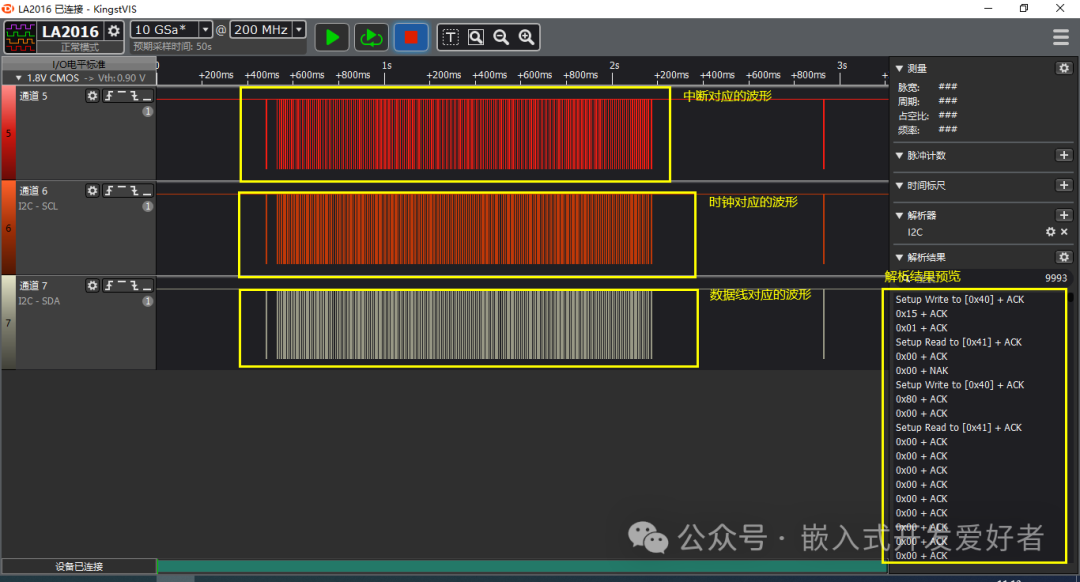

3.采集数据:注意事项(需要先点击采集按钮,再对屏幕进行操作,才能采集到正常的数据流)

第二步：逻辑分析仪数据解析

1.导出解析器解析出的数据并进行数据分析
