如何为开发板调试新的触摸屏

1.调试新的触摸屏

1.1 确定设备信息

输入设备的设备节点名为/dev/input/eventX(也可能是/dev/eventX， X 表示 0、 1、 2 等数字)。查看设备节点， 可以执行以下命令：

ls /dev/input/* -l

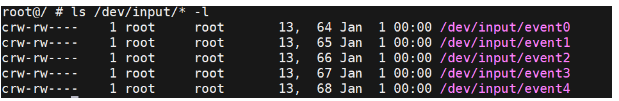

可以看到类似下面的信息：

怎么知道这些设备节点对应什么硬件呢？可以在板子上执行以下命令：

cat /proc/bus/input/devices

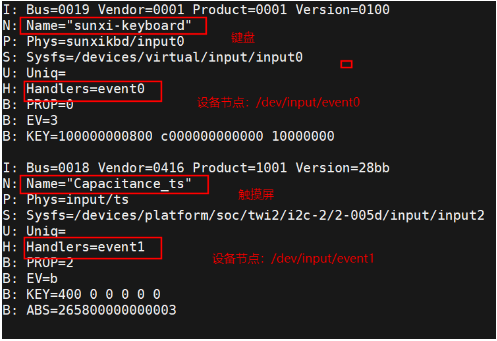

这条指令的含义就是获取与event对应的相关设备信息，可以看到类似以下的结果：

1.2 使用命令读取数据

调试触摸屏时， 执行下面的命令， 然后操作触摸屏设备即可读出数据：

hexdump /dev/input/event1

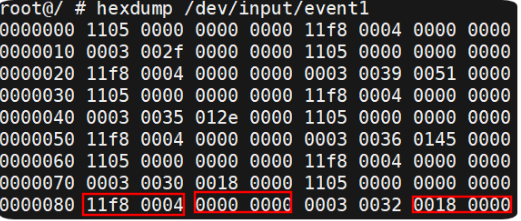

在开发板上执行上述命令之后， 点击触摸屏， 就会打印以下信息：

type：type 用于描述发生了哪一种类型的事件（对事件的分类），Linux 系统所支持的输入事件类型如下所示：

#define EV_SYN 0x00 //同步类事件，用于同步事件 #define EV_KEY 0x01 //按键类事件 #define EV_REL 0x02 //相对位移类事件(譬如鼠标) #define EV_ABS 0x03 //绝对位移类事件(譬如触摸屏) #define EV_MSC 0x04 //其它杂类事件 .....

code：code 表示该类事件中的哪一个具体事件，触摸点的信息通过一系列的 ABS_MT 事件(有的资料也叫消息)上报给 linux 内核，只有ABS_MT 事件是用于多点触摸

#define ABS_MT_POSITION_X 0x35 /* Center X touch position */ #define ABS_MT_POSITION_Y 0x36 /* Center Y touch position */ ......

value：内核每次上报事件都会向应用层发送一个数据 value， 对 value 值的解释随着 code 的变化而变化。

上图中第三行的type 为3 ，对应EV_ABS ,即绝对位移类事件；code为0x39 ，对应ABS_MT_TRACKING_ID , value=0x51=81 说明给SLOT0分配的ID为81 。

上图中的第六行type为3，对应EV_ABS ,即绝对位移类事件；code为0x36，对应ABS_MT_POSITION_Y，即上报触摸点 的 Y轴 坐标信息。value=0x0145=325，说明触摸点 Y 轴坐标为 325。
