飞凌嵌入式RK3568开发板蓝牙收、发文件测试

本文由电子发烧友论坛用户fsdzdzy提供，感谢分享。飞凌嵌入式每月定期开展新的开发板体验活动，欢迎更多工程师朋友的关注和参与。

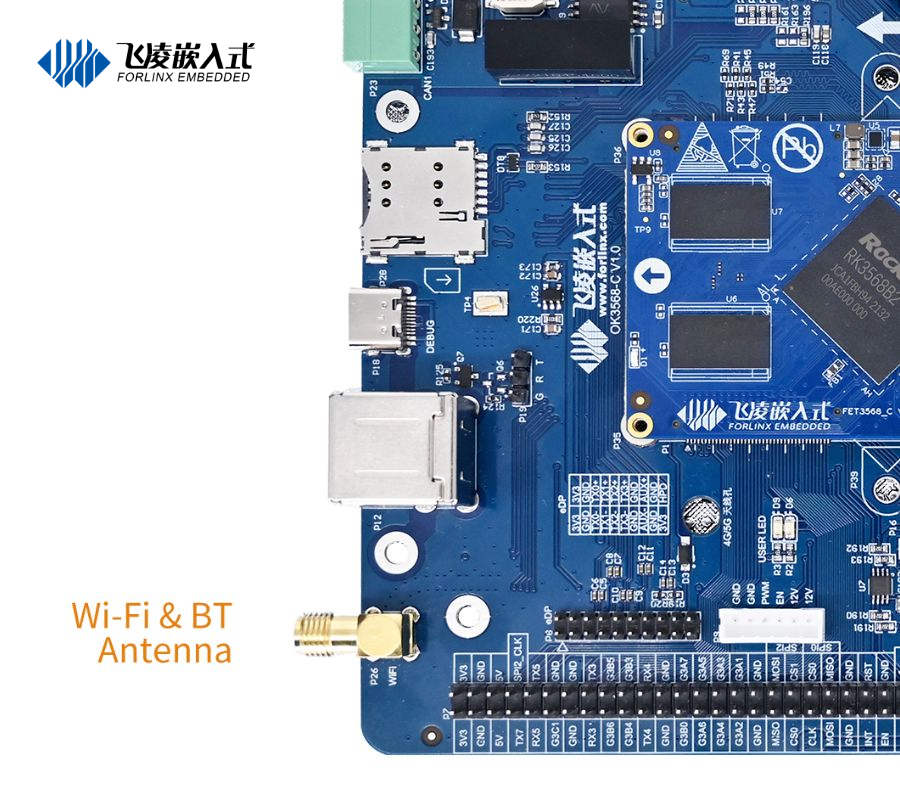

飞凌嵌入式OK3568-C开发板板载WiFi&BT模组，蓝牙版本为Bluetooth 5.0，速率高达3Mbps。笔者将在本文为大家介绍如何对OK3568-C开发板进行蓝牙接收文件和发送文件测试。

1、蓝牙接收文件

将手机作为发送端，将本地的图片文件发送到飞凌嵌入式OK3568-C开发板上，用这种方式对OK3568-C的板载蓝牙进行接收文件测试。首先需要先通过一些指令启动蓝牙，测试步骤如下：

（1）蓝牙连接手机

打开bluez蓝牙工具 ：

bluetoothctl

启动蓝牙设备：

poweron

设置为配对模式：

pairableon

设置为可发现模式：

discoverableon

启动代理：

agenton

设置当前代理为默认：

default-agent

此时，打开手机蓝牙进行扫描，能发现可用设备“BlueZ 5.50”，如下图所示。如果长时间未扫描到，可以尝试重复执行 。

然后点击“BlueZ 5.50”进行配对，手机端和OK3568-C开发板分别进行密码验证，选择“YES”并配对。

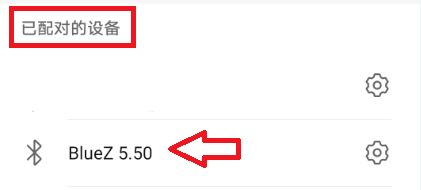

连接成功后，可以在手机上的已配对蓝牙设备中看到“BlueZ 5.50”，如下图：

上述操作在飞凌嵌入式OK3568-C开发板中的实际运行指令如截图所示：

（2）手机发送文件

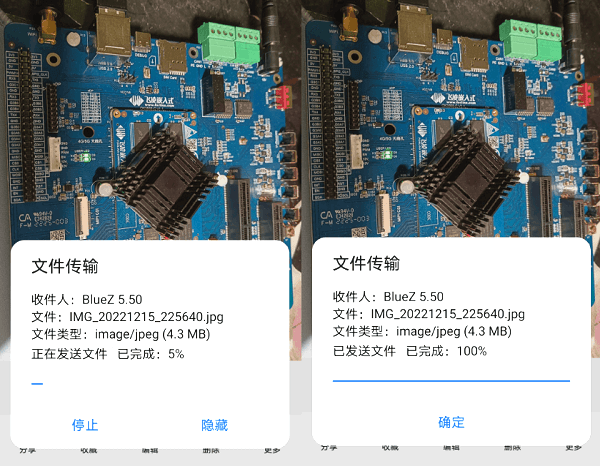

当手机与OK3568-C开发板通过蓝牙连接成功后，就可以用手机发送文件了。可以使用手机图库软件中的图片分享功能，选择“蓝牙分享”即可将图片发送到OK3568-C开发板了，实际测试的图片发送过程如下：

（3）OK3568-C开发板的接收结果

图片传完成后使用如下指令，可以使OK3568-C开发板退出bluetoothctl：

quit

开发板通过蓝牙接收到的文件位于/root目录，可以ls命令查看

ls/root/

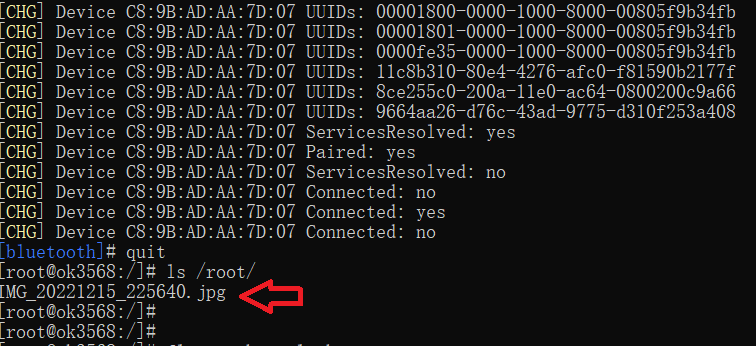

如下图，可以看到OK3568-C开发板收到了.jpg格式的图片文件：

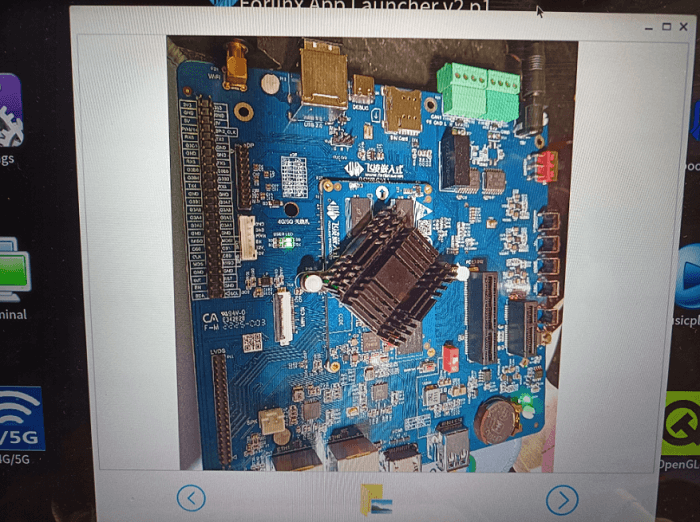

也可以通过图片查看器来查看实际图像：

2、蓝牙发送文件

接下来，我们再将OK3568-C开发板中的文件通过蓝牙发给手机，测试开发板的蓝牙文件发送功能。这里通过发送一个MP3文件来测试。

（1）测试步骤

首先需要执行开发板中的一个脚本

fltest_obexctl.sh

具体的内容是：

#!/bin/bashexportDBUS_SESSION_BUS_ADDRESS=unix:path=/var/run/dbus/system_bus_socketobexctl

然后让OK3568-C开发板连接手机的蓝牙地址，指令如下：

connectC8:9B:AD:AA:7D:07

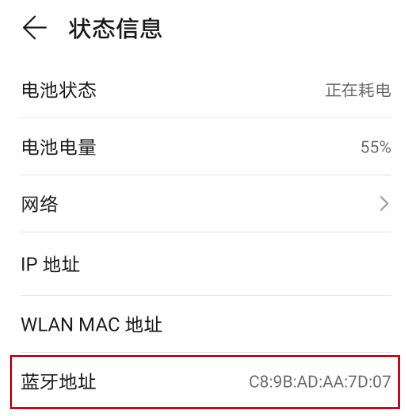

可以在手机的【设置→关于手机→状态信息】里查看手机的蓝牙地址：

然后使用如下指令使开发板发送文件给手机

send/userdata/media/test.mp3

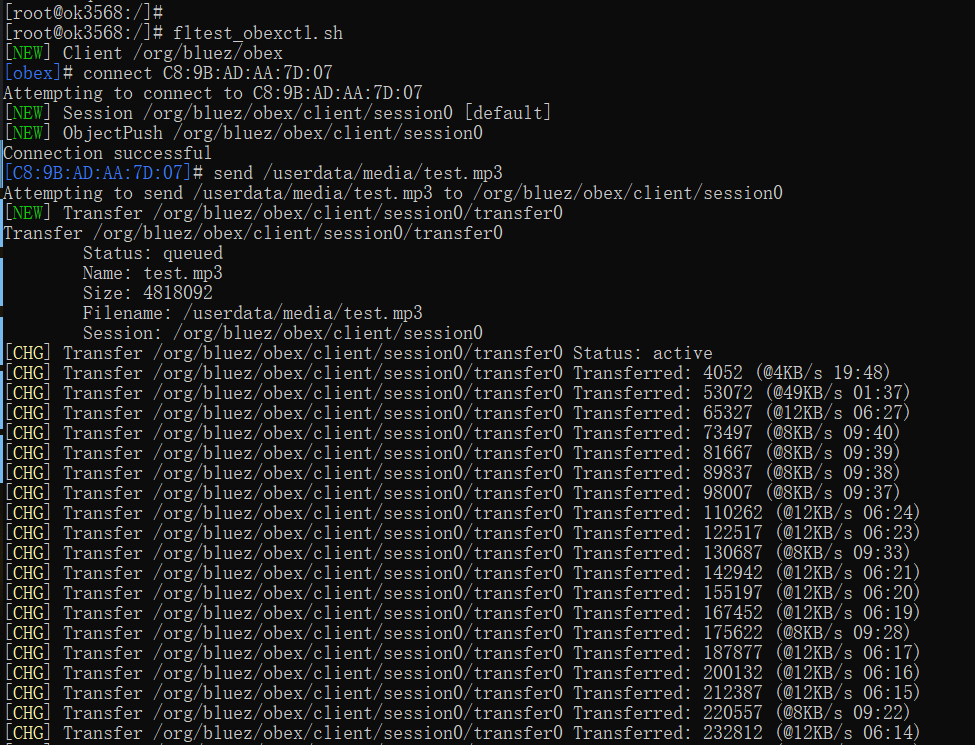

实际测试的命令行操作截图如下：

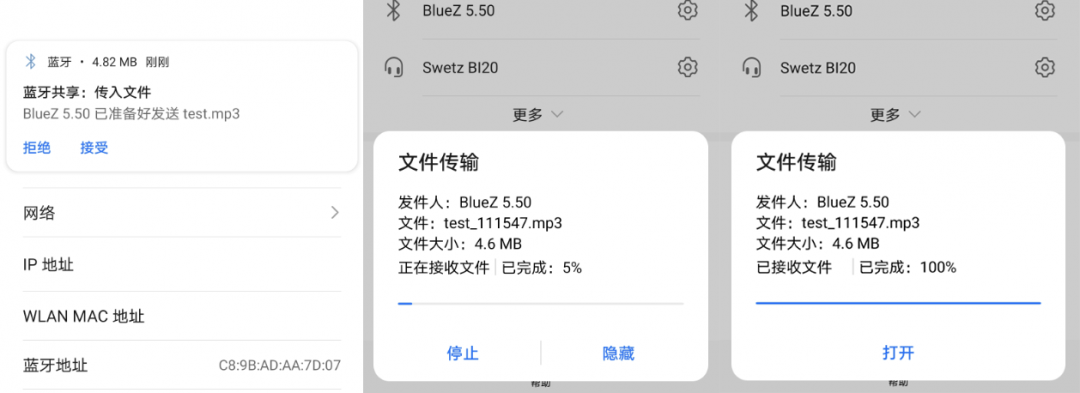

手机端在收到OK3568-C开发板的蓝牙连接请求后，会先弹出一个接收确认界面，点击【接受】就可以接收图片了，如下：

（2）测试结果

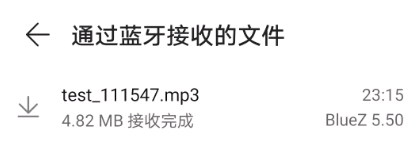

手机接收成功之后，我们就可以在接收的文件列表中找到此MP3文件了：
