【蓝桥杯嵌入式】第七章 串口发送数据

第一节 硬件解读

蓝桥杯嵌入式主板上面一共有2个USB口，下载程序和串口都是CN2口，大家千万不要搞错了。

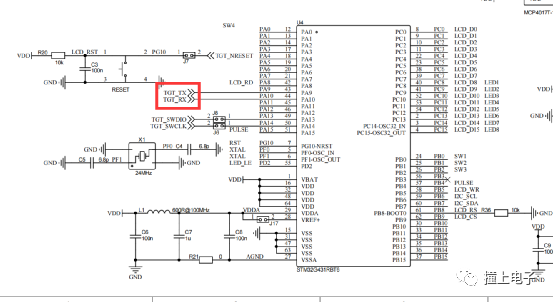

如下图，串口引脚是PA9和PA10。

第二节CuebMX的配置

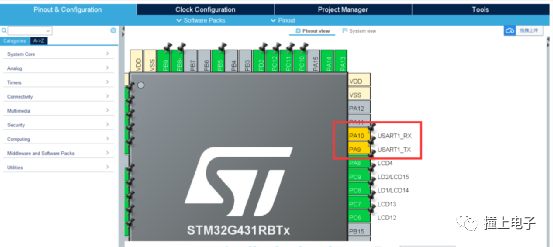

第一步：选择对应的引脚的和对应的功能，如下图：

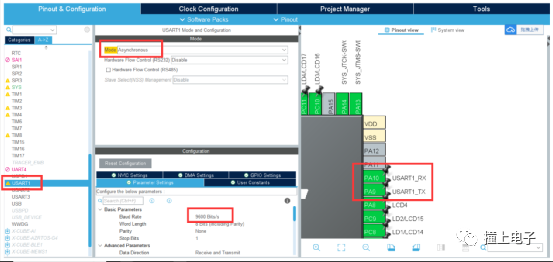

第二步：配置串口，设置波特率为9600【注意：比赛一般是9600，可以根据具体情况修改】，设置完了就变成绿色了，如下图：

第三节MDK代码

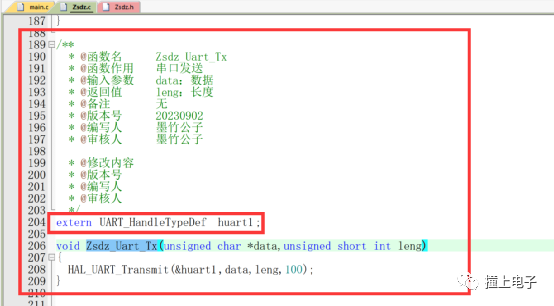

第一步：编写串口发送函数，如下图：

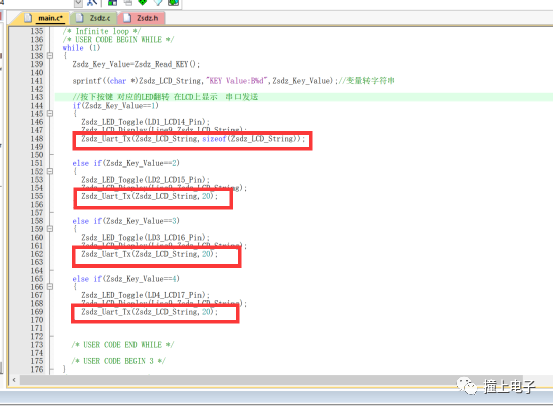

第二步：编写主函数，如下图：

第五步：配置好下载器之后，编译代码，下载即可。

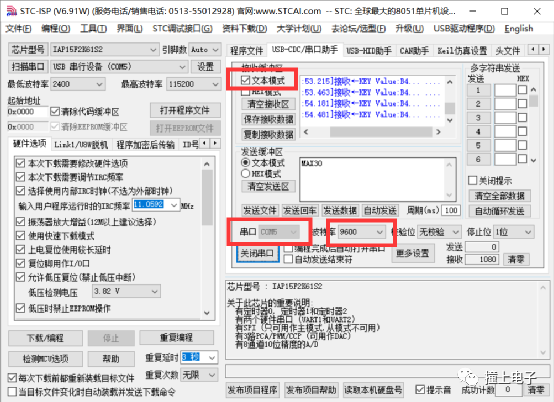

第六步：打开STC软件，如下图配置：选择串口助手；接收缓存区选择文本模式，波特率选择9600；串口号请扫描，选择正确的串口号，不一定是COM5；最后打开串口。

第七步：按下按键，串口接收数据。

第四节 实验现象

注意：请用USB线连接电脑与开发板，注意是CN2口。

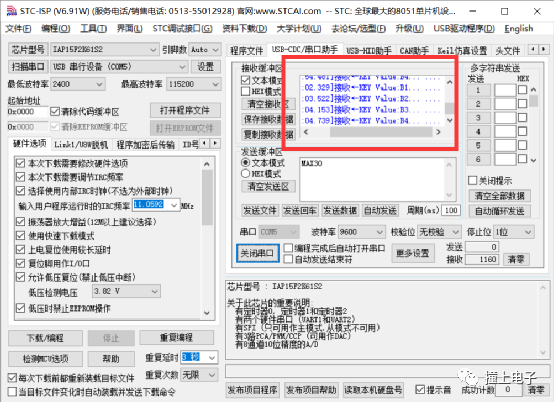

现象：LED闪烁一次，按下按键，对应的LED翻转一次，LCD显示键值并以9600波特率的串口发送出去。
