兆易创新GD-xD-W515-EVAL板卡应用介绍

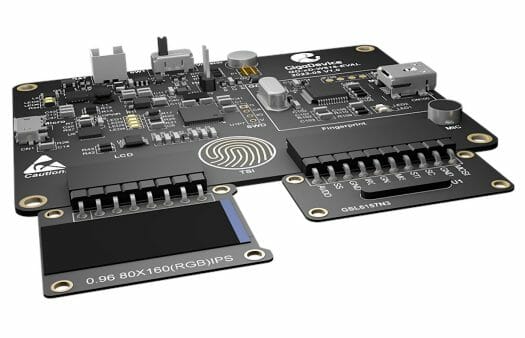

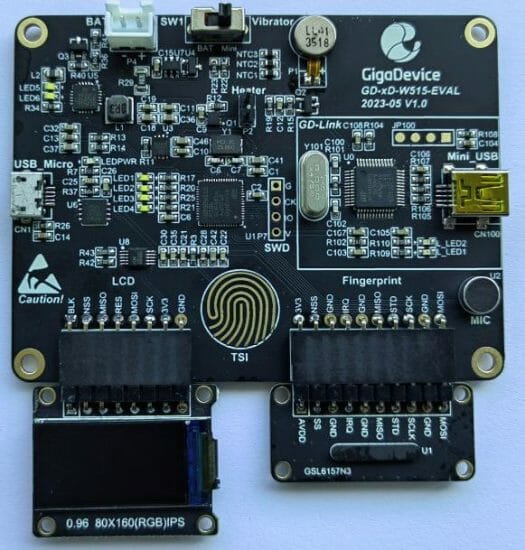

兆易创新GD-xD-W515-EVAL是一款新型“一体化”Cortex-M33评估套件，由GD32W515主板、指纹板和LCD板组成，由电池或GD-Link编程器的Mini-USB接口供电。

该开发套件主要用于评估该公司的各种芯片，即180 MHz GD32W515PIQ6 Cortex-M33微控制器，GD25Q128E SPI NOR闪存，GSL6157电容式指纹传感器，GD30BC2416电池管理IC和GD30LD1002电源管理芯片。

兆易创新GD-xD-W515-EVAL板卡规格：

• MCU – 兆易兆GD32W515PIQ6
  • 核心 – Arm Cortex-M33 微控制器，时钟频率高达 180 MHz，支持 Arm TrustZone
  • 内存 – 448KB SRAM
  • 存储 – 2048KB 闪存
  • 无线 – 2.4 GHz WiFi 4 （802.11b/g/n），但不知何故未用于开发板...
  • I/O – 多达 43 个 GPIO、3 个 USART、2 个 I2C、2 个 SPI、USB 2.0 FS、I2S 等...
  • 封装 – QFN56
• 存储 – 128Mbit SPI NOR 闪存 （GD25Q128E)
• 显示器 – 0.96 英寸彩色 IPS 显示模块，分辨率为 160×80
• 音频 – 内置麦克风
• 传感器
  • 使用兆易创新GSL6157电容式指纹传感器的指纹扫描仪
  • 温度传感器
• 编程/调试
  • GD-Link调试器（JTAG/SWD），通过迷你USB端口和GD32F103C8T6微控制器
  • 通过微型USB端口和CH340E串行芯片的串行控制台
• 杂项 – 振动器、电池充电 LED、4 个用户 LED、电容式触摸键（连接到 MCU 的 TSI 接口）
• 电源
  • 5V 通过迷你 USB 端口
  • 2 针连接器，用于锂聚合物电池和电池充电管理，通过兆易兆易GD30BC2416提供高达 1.5A 的电流
  • 用于选择电池或 USB 电源的开关

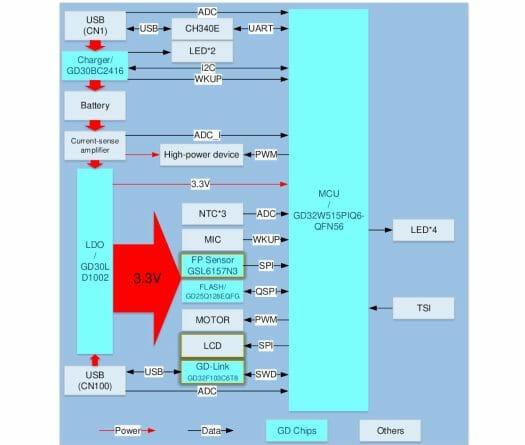

方框图

评估套件上没有任何备用I/O来连接您自己的外设，这意味着所有I/O都用于电路板的内部功能，适用于智能家居HMI、智能门锁、便携式设备等。

Arm Keil v5.29 IDE用于嵌入式软件开发，“GD32AllInOneProgrammer”（实际名称：兆易创新GD-Link Programmer）用于通过内置的GD-Link编程器将固件烧录到板上。评估板提供用户指南和项目文件夹，但您需要等待公司批准才能下载。
