【LuckFox Pico Plus开发板免费试用】+开发板上手

今年RK新出了RV1103/RV1106系列的处理器，此系列处理器是此前发布的RV1109/RV1126的低成本版本。针对AI IPC进行了深度定制，裁剪掉了大量无用的外设。本次有幸获得LuckFox Pico的试用机会，这款开发板相当于是RV1103的小型评估板，引出了所有的IO口，并且带以太网/USB/摄像头等高速接口。下面一起来看一下。

开箱

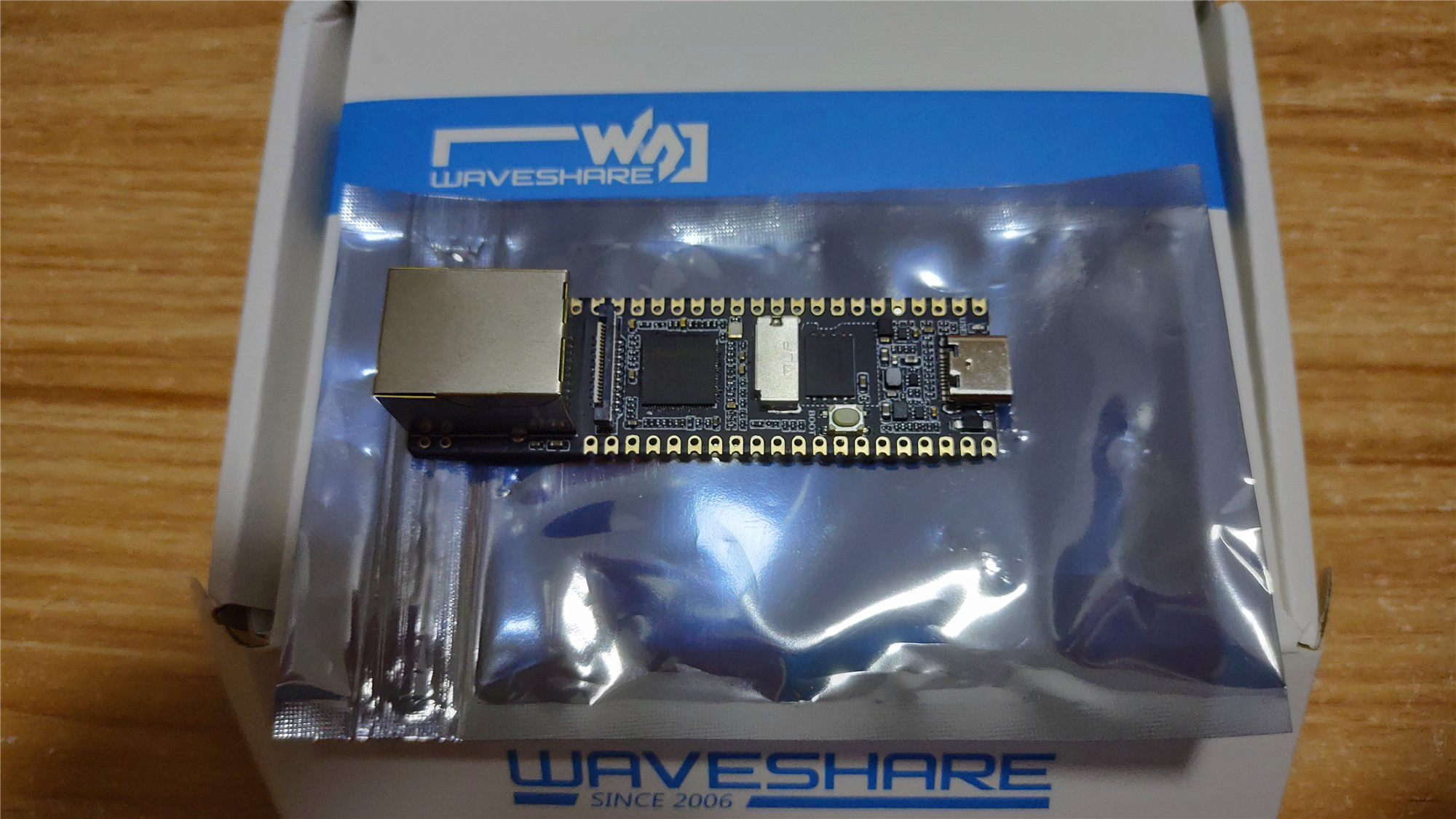

首先是这款开发板的包装。这个就没什么特别的，上面有微雪的logo，里面就一块开发板，没有其它配件，非常简单。

开发板的资料

可以在https://wiki.luckfox.com/zh/Luckfox-Pico/Luckfox-Pico-quick-start/看到所有资料

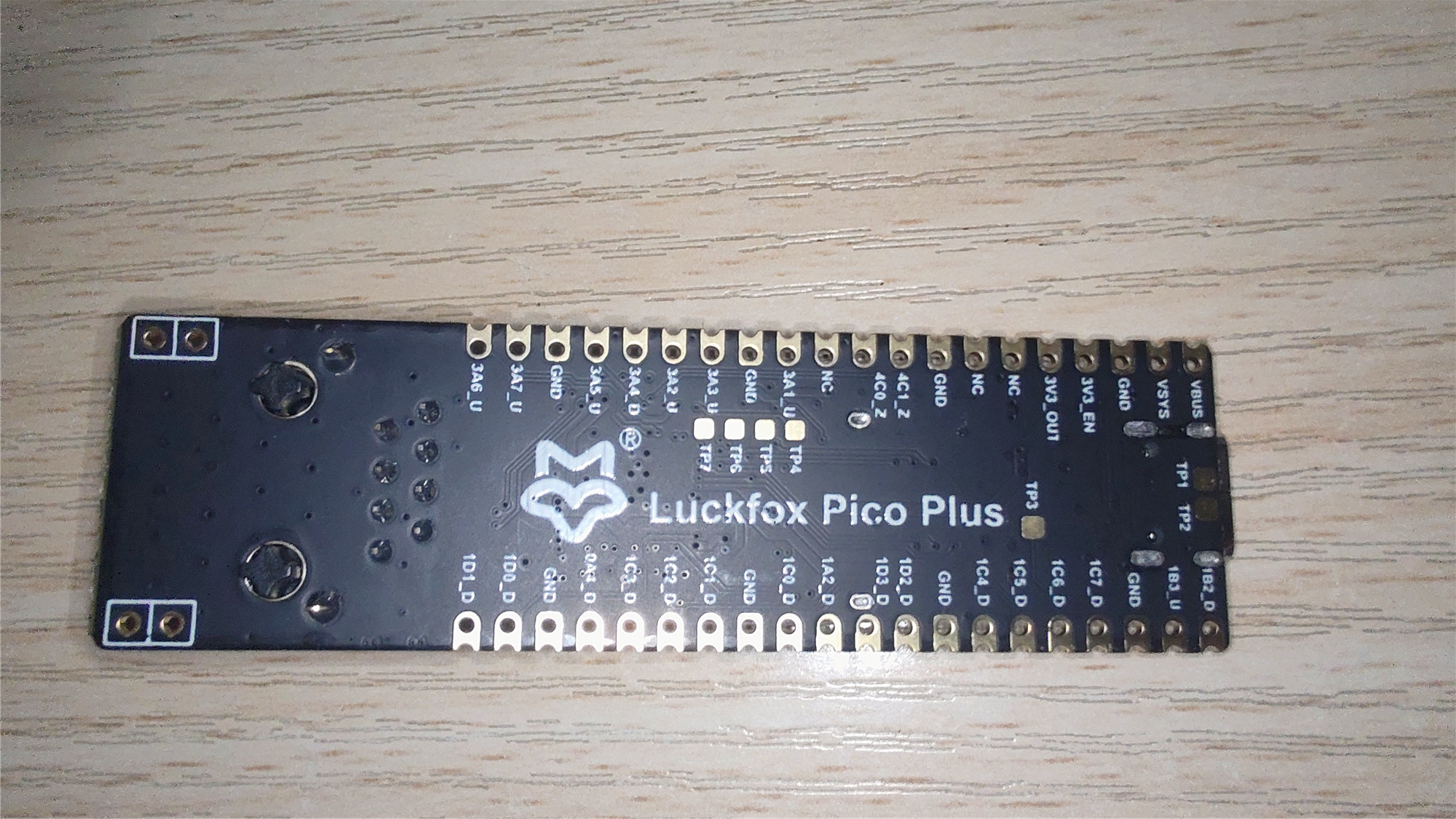

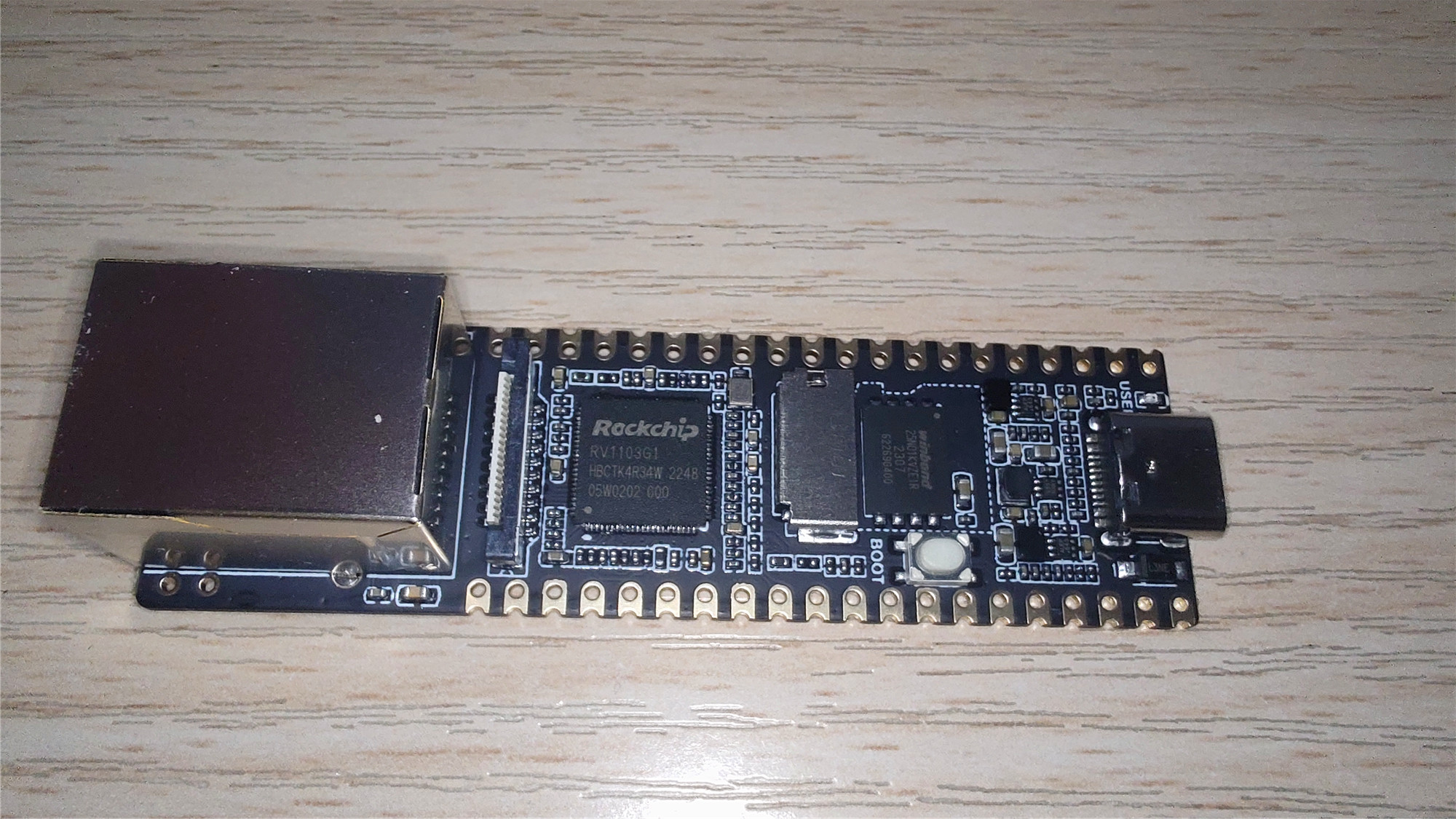

硬件介绍

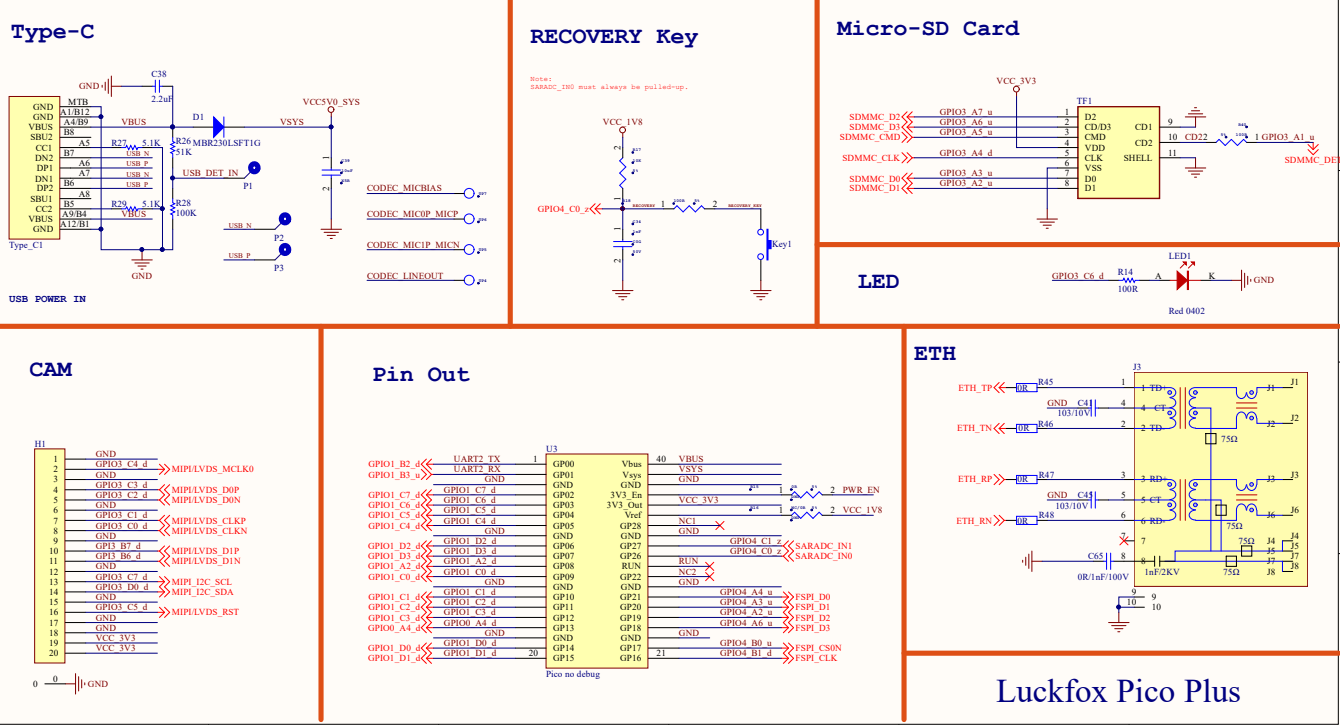

开发板的接口原理图如下

其中调试串口在这个位置

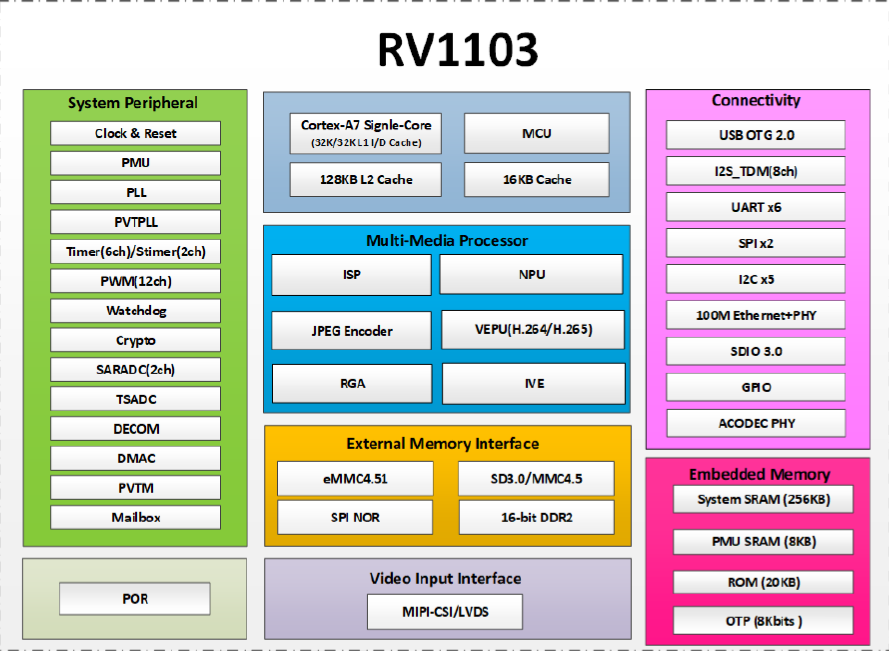

开发板的主控为RV1103，此芯片的功能如下

这款芯片最大的特点就是带了内置的64MB DDR2，这样的好处是不需要考虑主控和DDR之间的兼容性，走线也简单了很多。另外还自带了以太网的phy，这样大大减少了外设，只需要外接一片flash。

板上已经自带了一片SPI FLASH，型号为华邦W25N01，128MB的SLC，这款芯片很经典了，在海思/新唐的方案里面非常常见，自带校验，可靠性好。

除了主控和flash之外，板上没有其它的主要IC了。

固件烧录

下面来介绍一下固件烧录的方法。

首先下载一个出厂固件。下载地址

https://pan.baidu.com/s/1Mhf5JMpkFuZo_TuaGSxBYg?pwd=2sf8。进入Luckfox Pico>镜像文件>luckfox_pico_plus_image。这里面包含分区镜像和完整镜像。找到update.img，这个是完整镜像，下载下来。

RK的固件烧录工具就是Android tool,用过RK芯片的人应该比较熟悉了。

点击升级固件，然后点击固件按钮，选择要烧录的固件，加载之后可以在上图3处的看到加载的固件名。

按住开发板上面的白色按钮，然后用一根USB线连接开发板和电脑，这时可以看到

此时点击Android tool的升级按钮即可。

烧录之后会自动重启，然后接上调试串口，可以看到有如下信息输出

说明烧录成功。

烧录之后可以查看一些系统基本信息

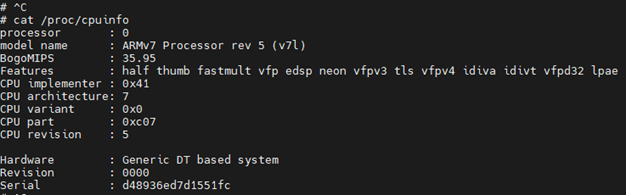

cpu信息。可以看到是单核A7(cpu part可以判断)

内存信息，可以看到可用内存总共34MB，另外CMA占了24MB

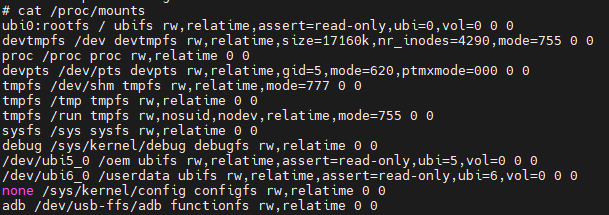

查看挂载信息

板上的可见分区为rootfs，oem和userdata，都为ubifs

到这里，开发板的初步上手就完成了。
