在产品开发过程中，相信大家遇到过硬件平台CAN资源紧张、对CAN隔离方案经验不足等情况。为解决此类问题，全国产化、高隔离、高数据流量、超小体积的UART/SPI转CAN芯片CSM330A应运而生。
产品概述
CSM330A支持通过SPI/UART扩展出一路CAN接口，可以方便地嵌入到具有SPI或UART接口的设备中，产品效果图如图1所示。

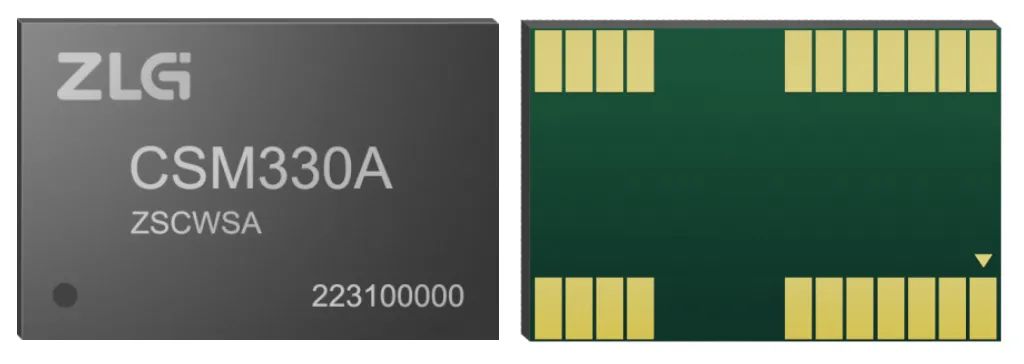

图1CSM330A产品效果图
CSM330A尺寸仅为15mm*10mm*3mm、元器件100%国产化、UART/SPI速率最高达2Mbps、CAN端口速率最高达1Mbps；能够承受3500VDC隔离耐压，具有错误反馈机制和高数据流量等优秀性能。
产品特色功能
1. 可以实时获取CAN错误计数值
CSM330A具备错误反馈机制，用于帮助用户了解通信过程中UART/SPI端的错误信息及读取CAN错误计数值。错误检测范围为UART/SPI的帧尾错误、CRC校验错误、CAN计数错误,当CSM330A接收的UART/SPI数据发生所述的前2项错误或CAN错误计数值>128，CSM330A的Error Txd引脚由高电平转为低电平通知用户。
除此之外，用户也可无需等待Error Txd电平状态的切换，用户可以主动发送读错误命令来获取错误信息。错误反馈机制时序可参考图2所示。
图2CSM330A错误检测机制时序图
如果恶劣的应用环境对数据的通信产生了影响，用户可以通过错误反馈机制获取UART/SPI端的错误信息及CAN错误计数值，进而可以实时了解通信状态。该功能更详细的应用信息可以参考CAM330A用户手册。
2. UART/SPI端数据具备CRC校验功能
CSM330A具有四种转换方式供用户选择，分别是透明转换、透明带标识转换、自定义协议转换、自定义带校验转换。其中在自定义带校验转换方式下UART/SPI帧由帧头、帧长度、帧类型、帧ID、数据域、CRC校验域、帧尾组成，CRC校验保证了数据转换的准确性。
3. 具备高数据流量
因文章篇幅有限，本次仅以UART转CAN数据流向的测试进行说明，使用户对CSM330A的高数据流量有直观的了解。本次测试产品配置为自定义带校验转换方式、UART波特率2Mbps、CAN波特率1Mbps的扩展帧，硬件测试框图如图3所示。
图3硬件测试框图在此环境下 ZCANPRO 完成接收后(接收100w帧CAN报文)，ZCANPRO 在 152s和153s处的报文序号分别如图4、如图5所示，读取CAN报文时间标识从152s~153s的帧流量为 6802-286=6516帧/s，此时CAN总线利用率如图6所示约为84.5%。相同方式测得透明转换方式下帧流量约为7600帧/s。

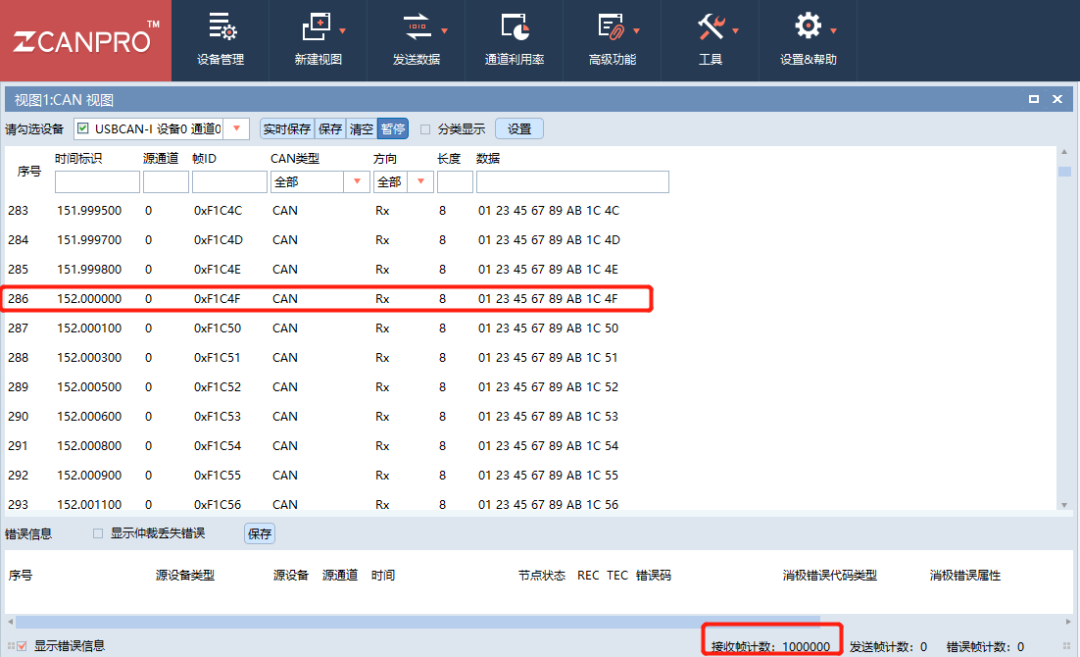

图4CAN报文152s处序号截图
图5CAN报文153s处序号截图

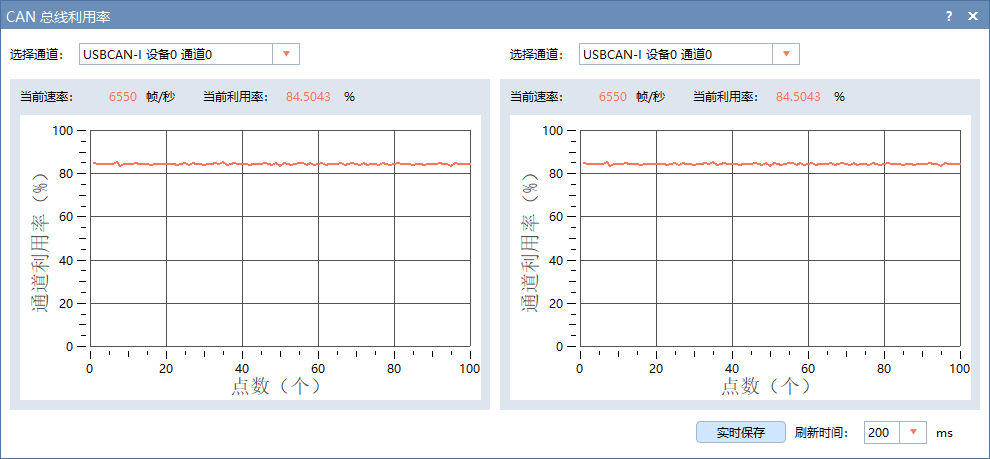

图6CAN总线利用率截图
其它应用场景
得益于CSM330A的优秀性能，该芯片除了用作扩展CAN接口外，也有其它广泛应用场景，例如用于低成本CAN中继器、CAN与RS-485转换器、CAN与RS-232转换器等等，以下为相关应用的简易框图。
图7用作CAN中继器简易框图

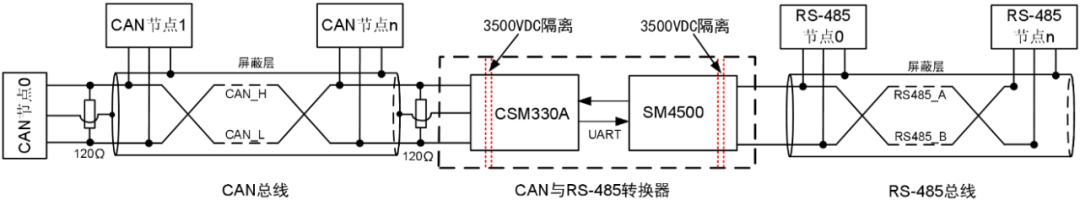

图8用作CAN与RS-485转换器简易框图

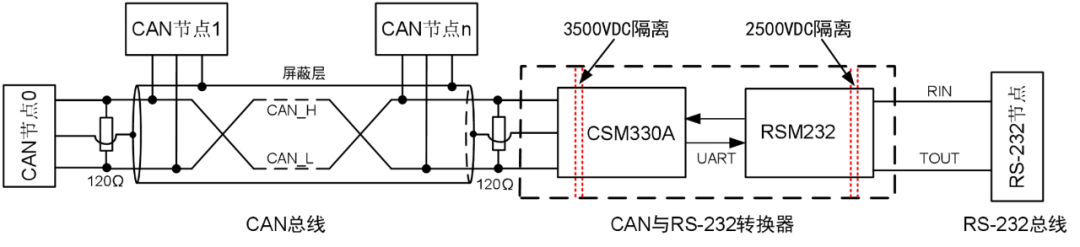

图9用作CAN与RS-232转换器简易框图
总结一下
CSM330A的供应链是稳定可靠的全国产厂家，它具有超小的体积，优异的性能，高稳定性，是一款高性价比的产品。它的应用电路简单、软件适配便捷、使用场景广泛，是帮助用户解决相关应用问题的不二选择。
