IRQ domain支持几种映射方式

IRQ domain

IRQ domain用于将硬件的中断号，转换成Linux系统中的中断号（virtual irq， virq），来张图：

每个中断控制器都对应一个IRQ Domain；

中断控制器驱动通过irq_domain_add_*（）接口来创建IRQ Domain；

IRQ Domain支持三种映射方式：linear map（线性映射），tree map（树映射），no map（不映射）；

linear map：维护固定大小的表，索引是硬件中断号，如果硬件中断最大数量固定，并且数值不大，可以选择线性映射；

tree map：硬件中断号可能很大，可以选择树映射；

no map：硬件中断号直接就是Linux的中断号；

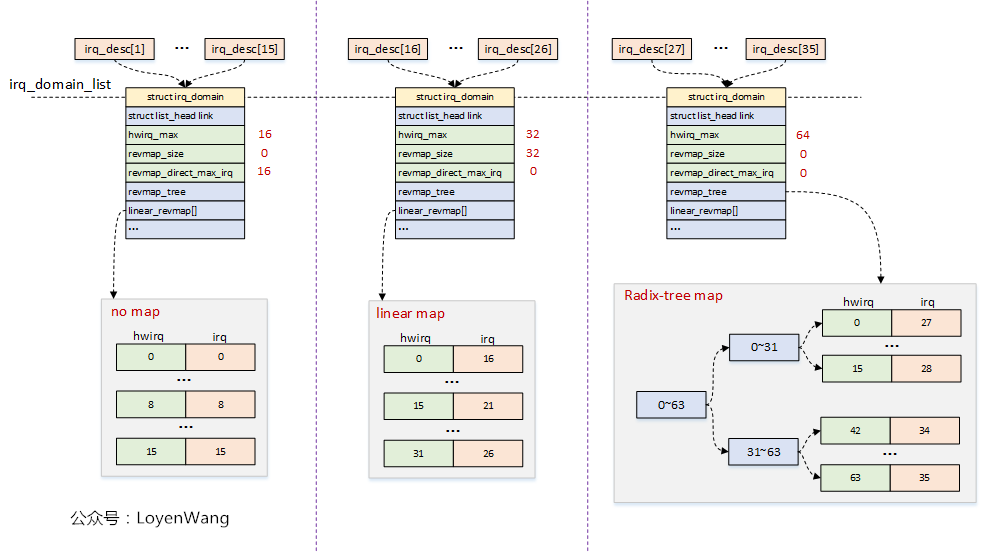

三种映射的方式如下图：

图中描述了三个中断控制器，对应到三种不同的映射方式；

各个控制器的硬件中断号可以一样，最终在Linux内核中映射的中断号是唯一的。
